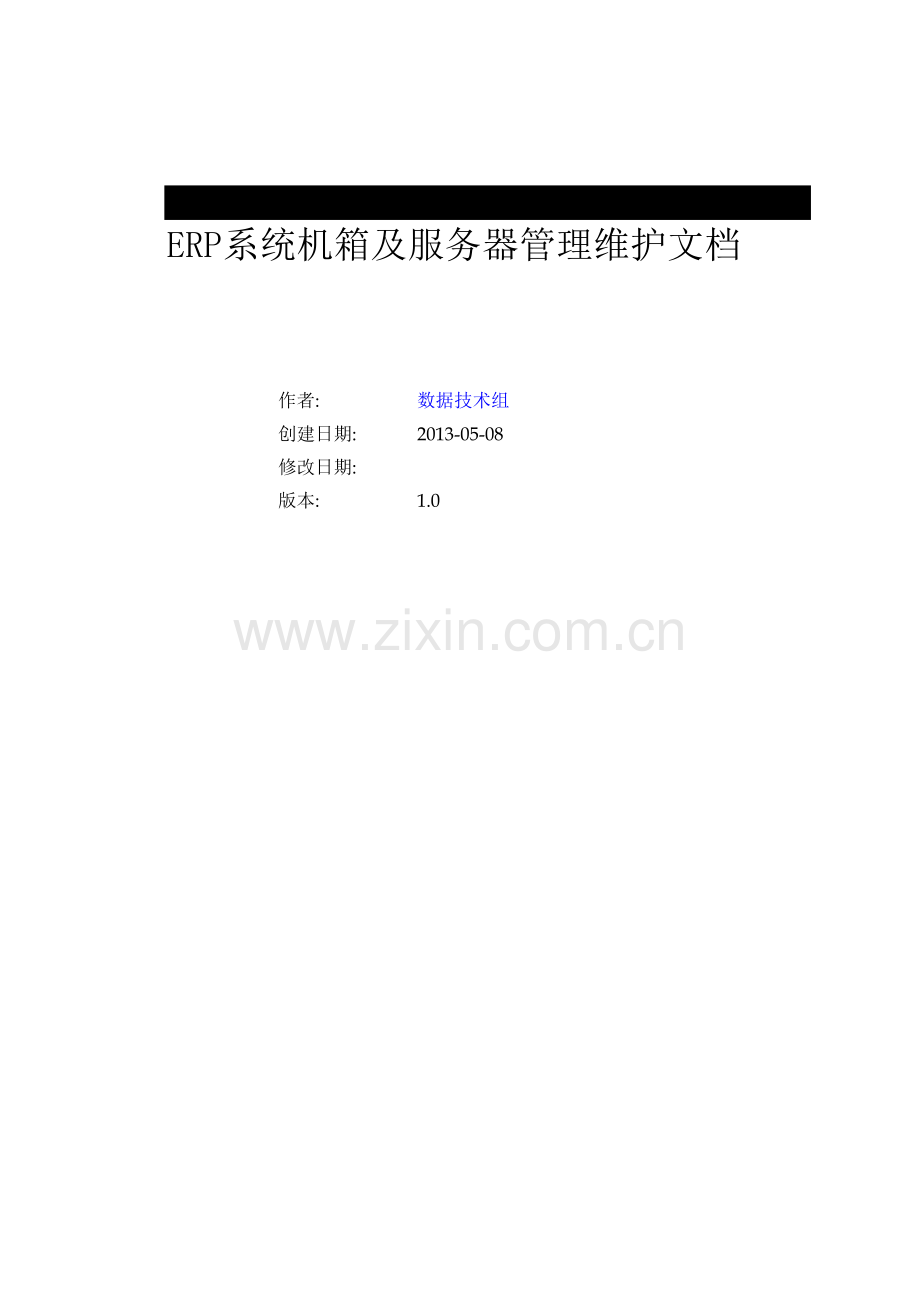

ERP系统机箱及服务器管理维护文档

作者: 数据技术组
创建日期: 2013-05-08
修改日期:
版本: 1.0

目录
目录 2
编写说明 3
使用对象 4
参考文档 4
图标说明 4
管理维护界面详细说明 5
管理维护界面的进入 6
Rack View(机架视图)屏幕页面 6
Rack Firmware Summary(机架固件摘要)屏幕页面 8
Enclosure Information（机箱状态）屏幕页面 9
AlertMail(警报邮件)屏幕页面 11
Device Power Sequence(设备通电顺序)屏幕页面 12
Date and Time（日期和时间）屏幕页面 13
Enclosure TCP/IP Settings（机箱 TCP/IP设置）屏幕页面 14
Network Access(网络访问)屏幕页面 16
Link Loss Failover（失去链接故障转移）屏幕页面 18
SNMP Settings（SNMP设置）屏幕页面 19
Enclosure Bay IP Addressing（EBIPA管理）屏幕页面 20
Device Summary（设备摘要）屏幕页面 22
DVD Dirve(DVD驱动器)屏幕页面 22
VLAN Configuration(VLAN配置)屏幕页面 24
Active Health System屏幕页面 25
Active Onboard Administrator（活动 O A模块）屏幕页面 25
TCP/IP Settings(TCP/IP设置)屏幕页面 27
Certificate Administration(证书管理的信息标签)屏幕页面 27
Firmware Update(固件更新)屏幕页面 30
System Log(系统日志)屏幕页面 31
Device Bays（设备托架）屏幕页面 32
iLO（单击设备的iLO进入管理控制台）屏幕页面 38
Interconnect Bays（互连托架）屏幕页面 39
Power and Thermal（电源和散热）屏幕页面 40
Power Management（电源管理）屏幕页面 41
Enclosure Power Allocation（机箱功率分配）屏幕页面 42
Power Meter（机箱功率表）屏幕页面 43
Power Subsystem（电源子系统）屏幕页面 45
Power Supply Information-Bay x（电源信息 -托架 x）屏幕页面 46
Thermal Subsystem（风扇和冷却管理）屏幕页面 47
Users/Authentication（用户/验证）屏幕页面 49
Password Settings(密码设置)屏幕页面 51
Directory Settings（目录设置）屏幕页面 52
Directory Groups（目录组）屏幕页面 56
HP SIM Integration (HP SIM集成)屏幕页面 57
Two-Factor Authentication（双因素验证）屏幕页面 58
Signed In Users（登录的用户）屏幕页面 59
Insight Display(Insight显示屏)屏幕页面 61
服务器远程桌面管理 61
服务器用户名及密码 63

编写说明
“ERP系统机箱及服务器管理维护文档”详细描述了ERP系统的机箱及服务器管理维护操作过程。侧重的是机箱及内部各种设备的详细维护方法，机箱维护操作的各功能说明。侧重的是显示页面内各菜单详细的解释和说明，以及可以实现的操作。
“维护文档”的主要内容是：
l 详细描述机箱显示页面各功能菜单。
l 将每个菜单内各页面内相关功能按钮及设置进行详细描述。
服务器维护人员对照该手册，能够了解相关机箱服务器日常维护处理方法、步骤，保证机箱服务器及其它设备的日常正常运行。
结合实际业务处理和系统操作将对“维护文档”不断补充和完善。

使用对象
服务器管理维护员
参考文档
l 《用快速克隆方法克隆Oracle应用R12》
图标说明
在以下叙述中，为更简捷清楚地反映操作流程，图标约定如下：
· 粗体字 : 文档目录、维护页面菜单或维护页面内选项卡
· 正常字体 : 维护页面的内容, 字段, 说明。

管理维护界面详细说明
管理维护界面的进入
浏览器地址输入http://172.16.58.2/，然后访问。
提示：a.同时只能一台登录；
b.如果有提示证书错误都选择“继续浏览此网站”：

出现用户/密码输入窗口：Administrator/cqcaky

管理维护Rack View(机架视图)屏幕页面
Rack Topology(机架拓扑)标签显示物理机箱的图形表示形式，称为图形视图。图形视图由前视图和后视图组成。将鼠标悬停在图形视图中的设备上时，将显示一个窗口，其中包括有关该设备的信息。图形视图提供有关机箱中每个设备的状态，并且从中可选择个别设备以获取更详细的信息。
说明：图形视图右边的文字：
Enclosure Name(机箱名称)：机架中的机箱的用户配置名称。
Serial Number(序列号)：机箱的唯一序列号。
UUID：为机箱分配的通用唯一标识符。
Part Number(部件号)：取得新机箱或替代机箱时使用的机箱部件号。
Asset Tag(资源标签)：资源标签用于库存控制。
UID State (UID状态)：根据UID是否处于活动状态，显示打开或关闭。

Rack Power and Thermal (机架电源和散热)标签：
该标签显示有关机箱内温度以及散热和电源子系统运行状况的信息。当前功率和功率限制的图形视图可确定电源状态。

说明：
Rack Cooling Requirements(机架散热要求)
Current Btu/hr(当前Btu/小时)：链接机箱生成的总热量（以每小时Btu为单位测量）。
Max Btu/hr(最大Btu/小时)：链接机箱在承载负荷的情况下可能产生的总热量（以每小时Btu为单位测量）。
Enclosure(机箱散热和电源状态)
Enclosure Ambient Temperature(机箱环境温度)：显示所安装刀片设备报告的最高环境温度。
Thermal Subsystem Status(散热子系统状态)：机箱的总体散热状态。可能的值为Unknown(未知);OK(正常);Degraded(性能下降);Critical Error(严重错误)
Power Subsystem Status(电源子系统状态)：机箱的总体电源状态。可能的值为Unknown(未知);OK(正常);Degraded(性能下降);Critical Error(严重错误)
Power Mode(电源模式)：这是一个用户设置，用于配置机箱直流电源容量和机箱输入电源冗余模式。
Present Power（当前功率）：机箱中所有设备消耗的瓦数。
Power Limit（功率限制）：可供机箱消耗的最大功率（以瓦为单位测量）。

Rack Firmware Summary(机架固件摘要)：

说明：Onboard Administrator Firmware information(Onboard Administrator固件信息)
Bay(托架)： 装有Onboard Administrator的物理托架的编号
Model(型号)： Onboard Administrator的型号
Manufacturer(制造商)： 制造Onboard Administrator的公司的名称
Serial Number(序列号)：Onbaoard Administrator的唯一序列号
Part Number(部件号)：订购额外或替代Onbaoard Administrator时所使用的部件号
Spare Part Number(备件号)：订购额外或替代Onbaoard Administrator时所使用的备件号
Firmware Version(固件版本)：Onbaoard Administrator上固件映像的版本
Enclosure Component Firmware information(机箱组件固件信息)
Bay(托架)：装有组件的物理托架的编号。
Device Model(设备型号)：设备的型号
Current Firmware Version(当前固件版本)：组件上安装的固件的版本
Available Firmware Version(可用固件版本)：可供组件上安装的固件的最新版本。
Device Firmware information(设备固件信息)
Bay(托架)：设备在机箱中所在的物理托架的编号
Device Model(设备型号)：设备的型号。显示最近一次查找固件的日期，如果未在该设备上执行查找，则显示No（否）。
Firmware Component(固件组件)：每个组件的名称分别列于单独的一行上。列出固件DVD支持的组件，其中包括：System ROM；iLO；电源管理控制器；网卡；HBA；Smart Array和连接的硬盘驱动器。
Current Version(当前版本)：该组件的当前固件版本。
Interconnect Firmware information(互连模块固件信息)
Bay(托架)：互连模块在机箱中所在的物理托架的编号
Device Model(设备型号)：互连模块的型号
Firmware Version(固件版本)：互连模块的固件版本

Enclosure Information（机箱状态）屏幕页面

说明：
主页顶部提供四个标签：Status(状态)、Information(信息)、Virtual Buttons(虚拟按钮)、Component Firmware(组件固件)。
Status(状态)标签：
a.Enclosure Status（机箱总体状态），显示以下某个值：“Critical/Failed（紧急/故障）、Major（严重）、Minor/Degraded（轻微/降级）、Normal/OK（普通/正常）、Unknown（未知）、Informational（信息性）”
Active OA Status（活动OA状态）和Standby OA Status（备用OA状态）与Enclosure Status（机箱总体状态）相类似，如没有备用OA状态，则其状态显示为Absent(不存在)。
Power Mode（电源模式）显示机箱的当前电源模式。可取以下这些值：
AC Redundant（交流冗余）；Power Supply Redundant（电源冗余）；Not Redundant（非冗余）
b. Diagnostic Information（诊断信息）：
通过轮询设备微控制器收集诊断信息（发生故障时产生降级状态），如果不轮询设备微控制器以报告故障，则由设备微控制器发送诊断信息。
Device Identification Data（设备标识数据）：包含有关型号名称、部件号、序列号的信息以及用于标识设备的其它信息。该数据也称为 FRU数据。如果不存在这些数据或 Onboard Administrator无法读取这些数据，则显示设备标
识数据错误。
c.Enclosure Status Overview（机箱状态概述）分为以下四个部分：
Device Bay Overview（设备托架概述）、Interconnect Bay Overview（互连托架概述）、Power Subsystem（电源子系统）、Thermal Subsystem（散热子系统）。
对于其中每个部分，可取以下这些值：
Critical/Failed（紧急/故障）；Major（严重）；Minor/Degraded（轻微/降级）；Normal/OK（普通/正常）；Unknown（未知）；Informational（信息性）
Information(信息)标签：

说明：
Part（部件）：部件的名称；Model（型号）：部件的型号；Manufacturer（制造商）：制造部件的公司的名称；Serial Number（序列号）：部件的唯一序列号；Part Number（部件号）：订购额外部件时所使用的部件号；Power Input Module（电源输入模块）没有部件号，并在 Part Number（部件号）列中始
终显示 N/A（不可用）；Spare Part Number（备件号）：订购替代部件时所使用的部件号
Settings（更改设置）：可从此屏幕中更改机箱设置。要在做出更改后保存设置，请单击 Apply（应用）：Enclosure Name（机箱名称）：所选机箱的名称[1到 32个字符，包括所有字母数字字符、短划线 (-)和下划线 (_)]；Rack Name（机架名称）：在其中安装机箱的机架的名称；Asset Tag（资源标签）：资源标签用于库存控制，默认的资源标签为空。
Virtual Buttons（虚拟按钮）
要更改机箱 UID指示灯（位于机箱链接和 Onboard Administrator/iLO连接旁）的状态，请单击Toggle On/Off（切换开/关）。

Component Firmware(组件固件)

说明：Bay（托架）： 机箱中的设备托架；
Device Model（设备型号）：设备的型号；
Current Firmware Version（当前固件版本）： 设备中安装的固件版本；
Available Firmware Version（可用固件版本）：当前可供设备使用的最新固件版本；
AlertMail(警报邮件)：
通过 AlertMail（警报邮件），用户可通过电子邮件接收系统事件，AlertMail（警报邮件）使用标准 SMTP命令与支持SMTP的邮件服务器进行通信。AlertMail（警报邮件）发送的每封电子邮件的“回复”地址将为 <机箱名称>@<警报发件人域>。要启用 AlertMail（警报邮件）功能，请选中 Enable AlertMail（启用警报邮件）复选框。
要测试 AlertMail（警报邮件）功能，请确保电子邮件地址、警报发件人域和 SMTP服务器设置正确。选择 Send Test AlertMail（发送测试警报邮件）。要确认是否成功完成了测试，请验证收件人的电子邮件帐户。

注：可能不需要填写 Alert Sender Domain（警报发件人域）。该字段取决于邮件服务器设置。
说明：
Enable AlertMail(启用警报邮件功能)；
E-Mail address（电子邮件地址）：接收邮件的电子邮箱地址；
Alert Sender Domain（警报发件人域）：Onboard Administrator所在的域；
SMTP Server（SMTP服务器）：SMTP服务器的 IPv4地址、IPv6地址或 DNS名称
Send Test AltertMail(发送测试邮件)；Apply(应用设置)。
Device Power Sequence(设备通电顺序):
Device Bays(设备托架)标签：
机箱通电延迟功能控制关闭再重新打开整个机箱电源时接通组件电源的顺序，可通过启用机箱通电延迟功能解决涉及托架对托架依赖的情形。出厂默认设置为对所有组件均禁用通电延迟。
使用为每个托架配置的延迟时间确定何时接通该组件电源。所选延迟时间过后，即接通该组件电源。每个托架的有效设置为：Disabled（已禁用）、Enabled（已启用）和 No Poweron（不通电）。

Double Dense（双倍密度）标签：

如果机箱中安装了双倍密度服务器，则在 Double Dense Side A（双倍密度 A侧）和 Double Dense
Side B（双倍密度 B侧）标签中控制 A侧和 B侧的通电延迟设置。
Interconnect Bays（互连托架）标签:

说明：默认情况下，互连托架自动通电。对互连托架启用并设置通电延迟会将该托架推迟到发生机箱电源关闭再打开事件后再通电。
Date and Time（日期和时间）:

说明：日期和时间为静态的，不会实时更新。只有在禁用 NTP后才能设置日期和时间。
说明：
Date（日期）：分配给机箱的日期；Time（时间）：分配给机箱的时间；Time Zone（时区）：分配给机箱的时区；
NTP设置：要启用此功能，请选择 Set time using an NTP server（使用 NTP服务器设置时间）。
Primary NTP Server（主 NTP服务器）：用于提供日期和时间信息的主 NTP服务器的 IP地址或DNS名称；
Secondary NTP Server（辅助 NTP服务器）：用于提供日期和时间信息的辅助 NTP服务器的 IP地址或 DNS名称；
Poll Interval（轮询间隔）：以此为间隔（以秒计）轮询 NTP服务器。
Time Zone（时区）：分配给机箱的时区。
要保存设置，请单击 Apply（应用）
Enclosure TCP/IP Settings（机箱 TCP/IP设置）：
IPv4 Settings（IPv4设置）标签:

说明：此屏幕显示活动 Onboard Administrator的当前机箱 TCP/IP设置（IPv4设置），从中可更改以下设置：
Enclosure IP Mode（机箱 IP模式）- Enclosure IP Mode（机箱 IP模式）通过仅使用一个静态
IP地址，确保所有管理应用程序均指向机箱的活动 Onboard Administrator。此模式适用于含活动
和备用 Onboard Administrator的机箱。当备用 Onboard Administrator接管活动 Onboard
Administrator的角色时，此 Onboard Administrator获得前一活动 Onboard Administrator的
IP地址。此模式可确保 Enclosure IP Mode（机箱 IP模式）的 IP地址始终指向活动 Onboard
Administrator。
Enclosure IP Mode（机箱 IP模式）要求活动 Onboard Administrator具有静态 IPv4地址。启
用 Enclosure IP Mode（机箱 IP模式）前，必须为活动 Onboard Administrator配置静态 IPv4
地址。可对备用 Onboard Administrator配置 DHCP或静态 IP设置。此模式为可选，并且默认
情况下禁用此模式。
从备用到活动和从活动到备用的转换时间因配置、机箱安装密度和各种其它因素而异。从备用到活
动的转换时间一般为 30秒。从前一次活动转换到备用一般为 90秒。 如果在转换过程早期删除
以前的活动 Onboard Administrator，则会强制将从备用到活动的转换时间最多增加 5分钟。
请仅在机箱通电时更换备用 Onboard Administrator，以确保不更改 Enclosure IP Mode（机箱 IP
模式）设置。
注：在 FIPS模式 ON/DEBUG下，将禁用此功能。
注：在 IPv4 Settings（IPv4设置）标签或 IPv6 Settings（IPv6设置）标签上启用 Enclosure IP
Mode（机箱 IP模式）后，将自动在这两个标签上都启用此模式。
● DHCP -从 DHCP服务器中获取 Onboard Administrator的 IP地址。
● Enable Dynamic DNS（启用动态 DNS）-允许使用 DNS服务器将主机名转换为 IP地址。
● Static IP Settings（静态 IP设置）-允许手动设置 Onboard Administrator的静态 IP设置。
DNS Host Name（DNS主机名称）：Onboard Administrator的 DNS名称
MAC Address（MAC地址）：Onboard Administrator的 MAC地址
IP Address（IP地址）：Onboard Administrator的静态 IP地址（选择静态 IP设置时，此项为必填项）
Subnet Mask（子网掩码）：Onboard Administrator的子网掩码（选择静态 IP设置时，此项为必填项）
Gateway（网关）：Onboard Administrator的网关地址（选择静态 IP设置时，此项为必填项）
● IPv4 DNS 1：第一个 IPv4 DNS服务器的 IPv4地址。如果为 Onboard Administrator配置了 IPv4和 IPv6，则 OnboardAdministrator按以下顺序使用为支持的网络配置模式配置的 DNS服务器中的前三个有效 DNS服务器：1. 静态 IPv4；2. 静态 IPv6；3. DHCPv4；4. DHCPv6
● IPv4 DNS 2：第二个 IPv4 DNS服务器的 IPv4地址。如果为 Onboard Administrator配置了 IPv4和 IPv6，则 OnboardAdministrator按以下顺序使用为支持的网络配置模式配置的 DNS服务器中的前三个有效 DNS服务器：1. 静态 IPv4；2. 静态 IPv6；3. DHCPv4；4. DHCPv6
要保存新设置，请单击 Apply（应用）。
IPv6 Settings（IPv6设置）标签：

说明：此屏幕显示活动 Onboard Administrator的当前机箱 TCP/IP设置（IPv6设置），与IPv4类似。
NIC Options（网卡选项）标签：

说明：
● Auto-Negotiate（自动协商）-自动配置最佳链路。这是默认设置。此选项支持 10Mb/s、100Mb/s
或 1000Mbps的网卡速度。只有在选择 Auto-Negotiate（自动协商）时，1000Mb/s设置才可用。
● Forced Full Duplex（强制全双工）-通过此选项，可手动指定外部网卡在尝试建立链路时使用
哪些设置。Onboard Administrator不验证强制以太网设置在网络上是否有效。使用错误或不兼
容的设置可能会无法通信。强制设置在启用或禁用设置 3秒后生效。强制选项仅支持 10Mbps
或 100Mb/s的网卡速度。
● NIC Speed（网卡速度）-选择 10Mb/s或 100Mb/s的网卡速度
要保存新设置，请单击 Apply（应用）
Network Access(网络访问)：
使用这些设置，管理员可配置与通过网络访问 Onboard Administrator相关的设置。这些设置是机箱特有的，不影响服务器刀片的网络配置。
Protocols(协议限制)：

说明：
Protocol Restrictions（协议限制）子类别用于限制访问 Onboard Administrator。 最多可以选择四个
协议设置以允许或限制访问 Onboard Administrator。
● Enable Web Access (HTTP/HTTPS)（启用 Web访问 (HTTP/HTTPS)）-默认情况下选中此
复选框。清除此复选框后，禁止通过 HTTP/HTTPS访问 Onboard Administrator。端口 80用于
HTTP，端口 443用于 HTTPS。
注意： Disabling Web Access (HTTP/HTTPS)（禁用 Web访问 (HTTP/HTTPS)）将断开通过
HTTP/HTTPS连接到 Onboard Administrator的所有用户（包括管理员）的连接。
● Enable Secure Shell（启用安全 Shell）-默认情况下选中此复选框。清除此复选框后，禁止通
过安全 Shell连接 Onboard Administrator。启用双因素验证后禁用 SSH。禁用双因素验证不会
自动重新启用 SSH。要重新启用 SSH，必须选中此复选框，然后单击 Apply（应用）。端口 22
用于 SSH。
● Enable Telnet（启用 Telnet）-默认情况下，不会选中此复选框。 如果选中此复选框，则允许通过Telnet连接到 Onboard Administrator。启用双因素验证后禁用 Telnet。禁用双因素验证不会自动重新启用 Telnet。要重新启用 Telnet，必须选中此复选框，然后单击 Apply（应用）。端口 23用于 Telnet。
注：当 Onboard Administrator在 FIPS模式 ON/DEBUG下运行时，无法使用 Telnet协议。
注：在出厂重置或启用双因素验证后，将禁用 Telnet。
● Enable XML Reply（启用 XML回复）-默认情况下选中此复选框。选中此复选框后，可在
Onboard Administrator与 HP Systems Insight Manager等其它 HP管理工具之间共享 XML
数据。要显示启用此协议后由 Onboard Administrator共享的信息，请单击 View（查看）。
● Enforce Strong Encryption（实施强加密）-默认情况下，不会选中此复选框。选中此复选框
后，强制对 SSH会话仅使用 FIPS140-2批准的算法，其中包括 AES、3DES和 SHA。取消选
中此选项后，将还允许 SSH会话中使用其它 SSLv3算法（如 RSA、RC4和 MD5）。 无论此
设置是什么，Web GUI会话都会使用 FIPS140-2批准的算法。要设置此选项，必须选中复选框，
然后单击 Apply（应用）。
Trusted Hosts（受信任主机）：

说明：使用 Trusted Hosts（受信任主机）子类别可禁止除所列主机以外的所有主机访问 Onboard
Administrator。此协议启用后，仅允许所列主机访问 Onboard Administrator。
此子类别包含一个对话框、一个输入字段和一个显示框（如果启用，则用于列出受信任的 IP地址）。
默认情况下，不选中 Enable IP address access restriction（启用 IP地址访问限制）复选框。选中
此复选框后，仅允许以 Trusted Addresses（受信任地址）形式列出的那些 IP地址连接到 Onboard
Administrator。
注意：启用 IP地址访问限制，但没有预先在 Trusted Addresses（受信任地址）列表中输入用户的
IP地址的情况下，将断开用户与 Onboard Administrator的连接。
Trusted Addresses（受信任地址）字段用于输入一类主机的 IP地址，所有这类主机都受到信任和允
许，可通过在 Protocol Restrictions（协议限制）子类别中设置的协议远程连接到 Onboard
Administrator。该字段只允许输入 IP地址。
如果配置了受信任 IP地址，则 Trusted Addresses（受信任地址）字段下方是所有受信任 IP地址的
列表框。
要添加受信任主机，请在 Trusted Addresses（受信任地址）字段中输入 IP地址，然后单击 Add（添
加）。最多可添加五个 Trusted Addresses（受信任地址）。
要删除受信任主机，请在 Trusted Addresses（受信任地址）列表中选择 IP地址，然后单击 Remove
（删除）。
要保存设置，请单击 Apply（应用）。
Anonymous Data（匿名数据）：

说明：Enable Extended Data on GUI Login Page（在 GUI登录页上启用扩展数据）-默认情况下选中
此复选框。清除此复选框后，禁用此机箱登录页上拓扑视图中的 +功能。此外，登录页上还将
Onboard Administrator运行状况显示为 N/A（不可用）。
在 GUI登录页上禁用扩展数据后，可阻止未经身份验证的用户查看其它信息。要阻止显示每个链接机箱的其它信息，必须对每个机箱都清除此复选框。
单击 Apply（应用）以保存设置。
Link Loss Failover（失去链接故障转移）：

说明：
在此屏幕中可根据网络链接状态配置自动 Onboard Administrator冗余故障转移。要使 Link Loss
Failover（失去链接故障转移）正常发挥作用，Onboard Administrator的冗余状态必须为 OK（正
常）。OK（正常）状态表示这两个 Onboard Administrator的固件版本相同（固件版本 2.20或更高
版本），并且二者通信正常。
Enable Link Loss Failover（启用失去链接故障转移）-此复选框可允许或禁止自动执行 Link Loss
Failover（失去链接故障转移）。
Failover Interval（故障转移间隔）-故障转移间隔是系统认定自动故障转移之前活动 Onboard
Administrator在外部以太网接口上没有链接的情况所必须持续的时间长度。此间隔必须为 30至
86400秒之间。
单击 Apply（应用）以保存设置。
SNMP Settings（SNMP设置）：

说明：
SNMP协议用于在网络管理应用程序和 HP BladeSystem Onboard Administrator之间传送管理信
息。Onboard Administrator支持 SNMP版本 1以及标准 MIB-II MIB中的若干组。HP机架信息
MIB中提供有关机箱基础结构的其它信息。 机架信息 MIB (CPQRACK-MIB)是 Insight
Management MIB的一部分，它位于 ProLiant Essentials Foundation Pack中的管理 CD上。
在 SNMP Settings（SNMP设置）屏幕中可输入系统信息和团体字符串，还可指定可从 Onboard
Administrator收到 SNMP陷阱的管理工作站。 如果选择 Enable SNMP（启用 SNMP），则
Onboard Administrator通过 UDP端口 162响应 SNMP请求。端口 162是用于发送和检索
SNMP消息的标准 UDP端口。
在 System Information（系统信息）子类别中，可启用并配置有关 Onboard Administrator SNMP系
统的信息。
默认情况下不选中 Enable SNMP（启用 SNMP）复选框。 如果选中此复选框，则可以轮询 Onboard
Administrator以获取状态和基本信息。 只有在启用写入团体字符串时，SNMP客户端才能清除
SNMP警报和状态。 要禁止 SNMP访问 Onboard Administrator，请清除 Enable SNMP（启用
SNMP）复选框。
注：在 FIPS模式 ON/DEBUG下，将禁用此功能。

Enclosure Bay IP Addressing（EBIPA管理）：

说明：
EBIPA向通过 Onboard Administrator进行桥接的 iLO处理器分配 IP地址，并且不得用于服务器刀片网卡的端口映射或用于网络路由器或交换机。EBIPA不向网络上的任何其它设备分配 IP地址，并且无法用作网络上的 DHCP服务器。服务器刀片 iLO端口和互连模块管理端口可通过三种方式获得管理网络上的 IP地址：动态 IP寻址、静态 IP寻址或 EBIPA。如果网络具有 DHCP服务，或者如果要手动向服务器刀片和互连模块逐个分配静态 IP地址，请单击 Skip（跳过）。手动配置 IP地址时，不必按顺序设置 IP地址。首次配置EBIPA后，随时可逐个设置 IP地址。服务器刀片 iLO默认使用 DHCP IP寻址，即通过活动 Onboard Administrator的网络接口获得地址。通过内部管理网络连接到 Onboard Administrator的互连模块可能也默认使用 DHCP地址。Onboard Administrator GUI列出了服务器刀片 iLO端口和互连模块管理端口的 IP地址。如果设施倾向于分配静态 IP地址，则可将每个服务器刀片 iLO端口和互连模块管理端口分别更改为不同的静态地址，或使用 EBIPA向各个服务器刀片和互连模块托架分配某个范围的静态 IP地址。
要使用 EBIPA在没有活动网络连接的情况下设置机箱，请执行以下操作：
1. 为每个使用 Insight显示屏的 Onboard Administrator配置静态 IP，并记下 Insight显示屏的
Enclosure Info （机箱信息）屏幕上活动 OA服务的 IP地址。用标准以太网跳线将客户端 PC连
接到 OA托架之间的机箱服务端口（机箱上行链路接口）。必须将客户端 PC网卡配置为
DHCP，因为大约一分钟后它将获得范围 169.254.x.y内的一个 IP地址。
2. 启动 Web浏览器（或 Telnet或 SSH会话），然后选择机箱 Insight显示屏中 Enclosure Info
（机箱信息）屏幕上显示的 Onboard Administrator服务 IP地址。
3. 使用连接到活动 Onboard Administrator的管理密码，以 Administrator身份登录 Onboard
Administrator。
4. 在 First Time Setup Wizard（首次设置向导）过程中，启用设备托架 EBIPA，输入一个起始静态
IP地址，并启用互连托架 EBIPA，输入另一个起始 IP地址。运行 First Time Setup Wizard（首
次设置向导）后，随时可通过选择 Enclosu
