FG500A碰到的问题
银兴技术支持QQ2642662476

还是关于上次那个FG500A的问题，再次总结一下：
客户有200多台电脑，使用两个C类地址网段，一起接在几个华为交换机上面，交换机再接两根线到netscreen设备上。Netscreen上有两个内网网关分别为192.168.1.1和192.168.2.99，已在上面设置两个网段可以互访的策略。

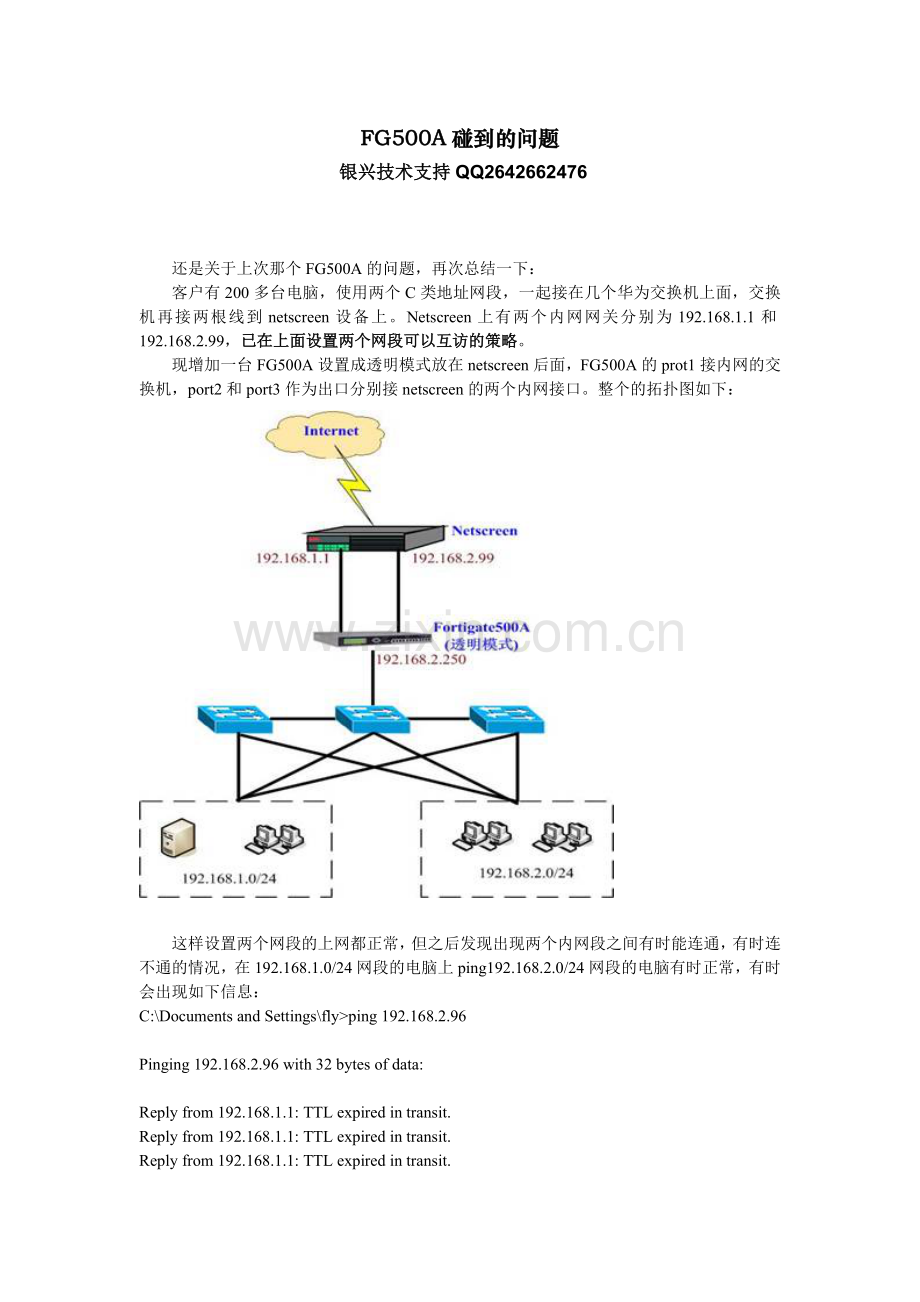

现增加一台FG500A设置成透明模式放在netscreen后面，FG500A的prot1接内网的交换机，port2和port3作为出口分别接netscreen的两个内网接口。整个的拓扑图如下：

这样设置两个网段的上网都正常，但之后发现出现两个内网段之间有时能连通，有时连不通的情况，在192.168.1.0/24网段的电脑上ping192.168.2.0/24网段的电脑有时正常，有时会出现如下信息：
C:\Documents and Settings\fly>ping 192.168.2.96

Pinging 192.168.2.96 with 32 bytes of data:

Reply from 192.168.1.1: TTL expired in transit.
Reply from 192.168.1.1: TTL expired in transit.
Reply from 192.168.1.1: TTL expired in transit.
Reply from 192.168.1.1: TTL expired in transit.

这个信息表明从192.168.1.0/24出去的包到了本网网关192.168.1.1的时候便由于TTL值的耗尽使得发包终止，这一般是由于网内存在环路造成的，我用tracert –d 的命令查看也发现包只在192.168.1.1的地址上循环。奇怪的是过一段时间之后，ping又变正常了。从192.168.2.0/24网段ping192.168.1.0/24网段的电脑也是同样的现象。
 即便我在FG500A上再启用另一个口比如port4来连接内网和FG500A，并设置策略，也仍然会出现两个内网段之间有时能连通，有时连不通的情况，难道数据默认只会从port1回来，不会改从port4回来么？
    在请教了几位高工之后，都说是异步路由即非对称路由的问题，于是在CLI下启用非对称路由
config sys gl
set asyroute en
end
    结果，现象仍然与一开始的一样，两个内网段之间有时能ping通，有时ping不通的情况。

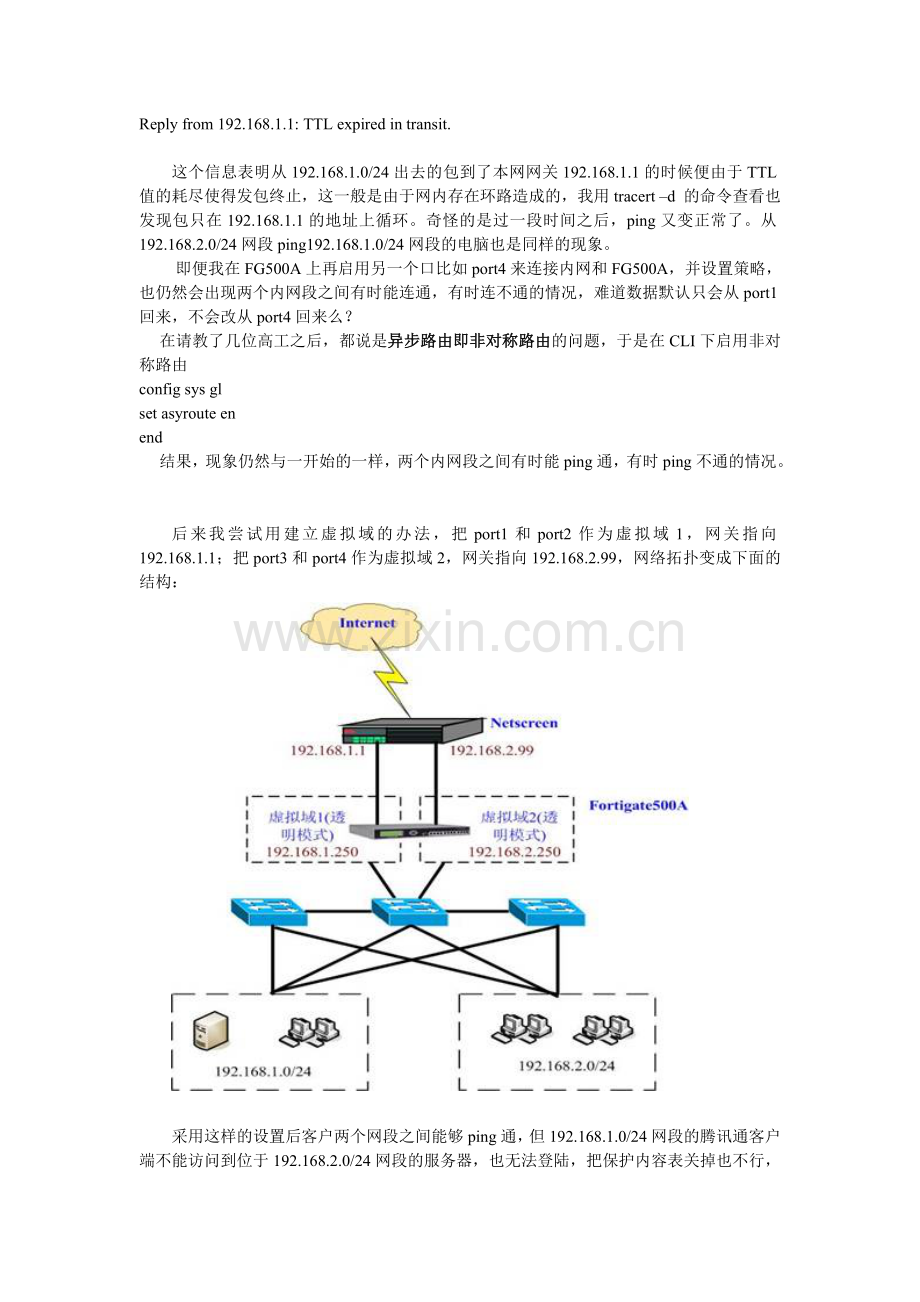

后来我尝试用建立虚拟域的办法，把port1和port2作为虚拟域1，网关指向192.168.1.1；把port3和port4作为虚拟域2，网关指向192.168.2.99，网络拓扑变成下面的结构：

采用这样的设置后客户两个网段之间能够ping通，但192.168.1.0/24网段的腾讯通客户端不能访问到位于192.168.2.0/24网段的服务器，也无法登陆，把保护内容表关掉也不行，但是能ping通，其他如mail、FTP服务器两网段间也可以正常访问。而且把登陆服务器的地址从内网地址（192.168.2.95）改成公网地址就可以登陆了。之后我尝试也在CLI的全局配置下启用非对称路由：
config gl
config sys gl
set asyroute en
end
    敲完后，在腾讯通的客户端上使用192.168.2.95这样的服务器内网地址就可以正常登陆了，测试其他功能也都正常。另外，启用非对称路由之前192.168.1.0/24网段的电脑只能ping通而不能访问192.168.2.95的共享文件，启用后便恢复正常。
