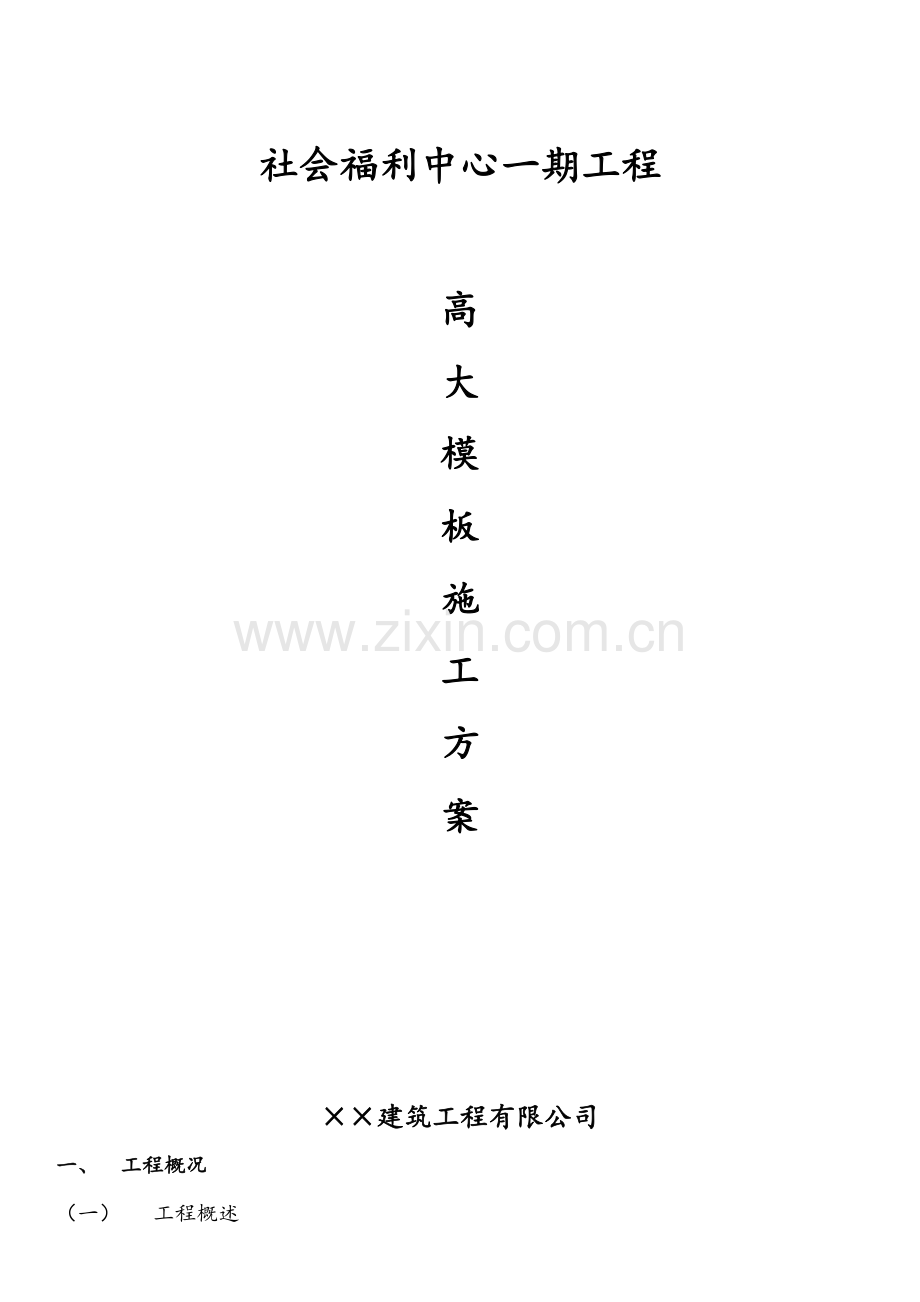

社会福利中心一期工程

高
大
模
板
施
工
方
案

××建筑工程有限公司
一、 工程概况
（一） 工程概述
××市社会福利中心一期工程，包括地下车库、微利养老楼一、福利养老及宿舍楼、医疗护理楼及行政餐饮楼、风雨连廊、挡土墙（不含文化康乐楼），工程建筑面积37493㎡；其中地下车库建筑面积为3866㎡，1层；微利养老楼一建筑面积为7365㎡，7层，建筑高度为26.7m；福利养老及宿舍楼建筑面积8642㎡，9层，建筑高度为33.9m；医疗护理楼及行政餐饮楼建筑面积为17620㎡，10层，建筑高度为38.3m。
（二） 主要编制依据
《混凝土结构工程施工规范》GB50666-2011
《建筑安全检查标准》JGJ59-99
《建筑施工高处作业安全技术规范》JGJ80-91
《建筑施工扣件式钢管脚手架安全技术规范》JGJ一三0-2011
《建筑施工模板安全技术规范》JGJ162-2008
《施工临时用电安全技术规范》
《钢结构设计规范》
工程设计图纸及有关文件和标准等
二、 施工部署
（一） 施工准备
施工前编制好专项高支模施工方案，专项施工方案由我公司企业技术负责人审批，并报总监理工程师和安全监督站批准，组织专家论证，编制应急预案。
1、 计算有关系统强度、刚度和稳定性等支撑计算。
2、 选用支撑材料、规格尺寸等，剪刀撑等构造措施。
3、 绘制详细的模板支架搭设平面、立面布置图和细部构造大样。
4、 说明混凝土浇捣程序及方法，模板支撑的安装拆除和安全技术措施。
5、 搭设好高支模系统后要组织相关人员进行验收。
6、 模板支架搭设前，由项目负责人向全体操作人员进行安全技术交底，交底技术内容形式书面记录，必须履行好签字手续。
（二） 材料准备
本工程采用φ48×3.0mm钢管及扣件、上托等材料搭设,80×80木方，一八厚多层胶合板。所有材料都采用合格产品。
三、 支模概况
1、 医疗护理楼及行政餐饮楼三层板2-E轴~2-A轴/2-2轴~2-6轴层高为8.0m，柱800×800，顶板梁350×800，板厚120mm；连廊A层高一三.4m，柱为圆柱D=850，顶板梁最大350×1000，板厚局部140mm，连廊B层高9.45m，柱为600×700，顶板梁最大300×750，板厚140mm；福利养老及宿舍楼八层板12~14轴/A~C轴层高为14.4m，结构梁350×950，板厚120mm；微利养老楼四层板8~12轴/A~B轴层高为12m，结构梁250×650，板厚120mm。人防地下室1-1~1-一三/A轴、2-1~2-7/F轴顶板梁600×一八00，板厚250mm,人防地下室层高4.7m。
2、 混凝土的输送方法
砼的浇筑采用砼泵车输送，在砼浇筑前，对模板及支架必须进行验收检查，并做好记录，符合设计及施工规程要求方可浇筑砼。在砼浇筑前，对模板内的杂物应清理干净，对模板的缝隙及孔洞应予堵严，对模板要浇水湿润。
四、 模板设计
（一）、材料使用
楼板模板材料采用80×80木方，一八厚多层胶合板，支撑系统采用φ48×3.0mm扣件式钢管脚手架，包括配件及扣件、可调螺丝上下托。
（二）、楼面板支模设计
根据本工程特点，方案对连廊A高支模和福利养老及宿舍楼八层板高支模进行设计，医疗护理楼及行政餐饮楼2-E轴~2-A轴/2-2轴~2-6轴及连廊B高支模参照连廊A执行，微利养老楼四层板高支模参照福利养老及宿舍楼八层板高支模。
楼面模板材料采用一八mm厚一八30mm×9一五mm多层胶合板，梁侧模板、梁底模板采用一八mm厚多层胶合板。主骨架木枋采用50×100mm木枋，采用φ48×3.0mm扣件式钢管搭设，设计步距为一五00mm，立杆纵横距离为800mm,在距底座上皮200mm位置处的立杆上设置纵横扫地杆，并要在钢管上托调整至合适高度来安装。为满足有效传力，上下层支架立杆位于同一垂直面上。钢管底部垫木方。
（三）、梁的支模设计
1、梁侧模、梁底模板均采用一八mm厚多层胶合板，梁侧压脚采用80×80mm木枋。
2、梁底木方采用80×80mm，梁底托梁采用φ48×3.0mm钢管。
（四）柱模板设计
柱侧模采用一八mm厚多层胶合板，次楞采用50×100mm木枋，围楞采用φ48×3.0mm钢管，柱箍间距400，对拉螺栓φ14。
五、模板安装
（一）、施工顺序
已经浇筑的砼地坪----钢管支撑立杆----水平拉杆----剪刀撑----在可调上托上安放托梁钢管-----梁底木方------钉梁底板------梁旁板-------压脚板------安装斜撑-------最后安装楼面模板------安装楼面钢筋----浇筑楼面混凝土。
（二）、安装工艺及质量要求
1、梁板安装工艺
（1）、在楼面上弹出轴线、梁位置，在柱子上定出水平线，安装柱头模板。
（2）、梁底板：按设计标高调整支顶的标高，然后安装梁底模板，并拉线找平。
（3）支撑搭设时，距地面200mm处设置扫地杆，水平拉杆间距为一五00mm，剪刀撑间距不要大于6m。
（4）梁侧模板根据拉线安装梁侧模板、压脚、斜支撑等。梁侧模板制作高度根据梁高及楼板模板等来确定。
（5）通线调节楼面支顶的高度，架设好木方龙骨架。
（6）铺楼面模板时从四周铺起，在中间收口。
（7）楼面模板铺完后，应认真检查支架是否牢固，模板梁面、板面要清扫干净。
2、安装质量要求
（1）、模板及其支顶必须有足够的强度、刚度和稳定性。
（2）、木枋、木模板、材质应符合规范的有关标准，表面顺直无弯曲、扭转等质量问题。
（3）可调上托在使用时，其端头必须贴紧托梁。可调上托必须在钢管支撑内保持有一半的长度。
（4）拆卸较大跨度的梁下支模系统时，必须按施工规范进行拆除，先拆非承重结构，后拆承重结构。按顺序进行拆除。
（三）模板系统构造及质量保证的技术措施
（1）立杆：
立杆支撑要满足受力要求，防止产生不均匀沉降，立杆底部位置设置底座加木方处理。模板支架均要设置纵横扫地杆。
在梁底可调托座位置，应在可调座与钢管架交接处设置横向水平杆，托顶距离水平杆的高度不能大于700mm，梁底立杆按梁均匀设置，其偏差不能大于25mm。
在立杆顶端设置可调托架时，其调节螺杆的伸缩长度不能大于200mm。

（2）水平杆：
水平杆接长采用对接扣件连接，对接扣件要交错布置，两根相邻纵向水平杆的接头不要设置在同步或同跨度内，不同步或不同跨两个相邻接头在水平方向错开的距离不能小于500mm。
主节点处必须设置一根横向水平杆，用直角扣件扣接，且严禁拆除。主节点两个直角扣件的中心距不能大于一五0mm。
每步的纵向、横向水平杆应双向拉通。
（3）剪刀撑：
由于本支模系统为8.0~14.4m高，支架高度超过4m，必须按下列规定搭设剪刀撑：
①模板支架四边满布竖向剪刀撑，中间每隔四排立杆设置一道纵横竖向剪刀撑，由底至顶连续设置。
模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。剪刀撑的构造应符合下列规定：
1、 每道剪刀撑宽度不能小于4跨，且不能小于6m，剪刀撑斜杆与地面倾角宜在45-60度之间。倾角为45度时，剪刀撑跨越立杆的根数不能超过7根，倾角为60度时，则不应超过5根
2、 剪刀撑斜杆的接长应采用搭接。
3、 剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不能大于一五0mm。
4、 设置水平剪刀撑时，有剪刀撑斜杆的框格数量应大于框格总数的1/3。

（4）落在地下室顶板的支架必须保证地下室顶板模板支架不拆除。
福利养老宿舍楼八层楼板12~14轴/A~C轴高支模保留三层、四层该部位模板支架不拆除，钢管支撑架与各楼层相邻框架柱用钢管进行可靠连接，在七层处高支模支架与非超高支架连成整体。
微利楼四层楼板8~12轴/A~B轴高支模钢管支撑架与各楼层相邻框架柱用钢管进行可靠连接，在三层处高支模支架与非超高支架连成整体。
连廊A支架落在地面回填土上，回填土应分层夯实，应确保回填土承载力不小于120kpa。回填土面上浇筑混凝土垫层，并在支撑立杆底部铺设厚度不小于50×200的木垫板或仰卧槽钢。
六、支模拆除
1、现浇结构的模板及其支架拆除时的混凝土强度应符合下列规定
（1）、侧模，在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除。
（2）、底模，在混凝土强度符合下表规定后，方可拆除。
结构类型
结构跨度（m）
按设计的混凝土强度标准植的百分率计（%）
板
≤2
50
＞2,≤8
75
＞8
100
梁、拱、壳
≤8
75
＞8
100
悬壁构件
≤2
75
＞2
100

（3）、已拆除模板及其支架的结构，在砼强度符合设计砼强度梁板的要求后，方可承受全部使用荷载。如有需要，须加临时支撑。
（4）、在施工荷载超过设计荷载或引起挠度，且该挠曲影响到后来施工的允许误差。应在设计单位指导下，留下足够支撑，支撑承受的荷载将荷载分散在一定足够数目的楼层中。
拆除模板时不可用力过猛，不允许硬撬，模板及支撑系统拆除后要及时搬走。
模板拆除的顺序：从梁中部开始向两端支点降下梁底板支撑可调支托-----拆除梁两侧模板-----拆除梁底模板-------拆除楼板下支撑--------拆除楼板龙骨及模板--------拆钢管脚手架-------模板及脚手架分类堆放整齐。
严禁将脚手架等扣件由高处抛掷至地面。
七、模板安装、拆除的安全保证技术措施
1、模板支架搭设人员必须佩戴好安全帽、系好安全带等。
2、钢管与搭设按质量按规定进行检查验收，合格后方准使用，做好模板支架的安全检查与维护。
3、模板支架使用期间，不得任意拆除杆件。
4、当有六级及六级以上大风和雾、雨时应停止模板支架搭设与拆除作业。雨后上架应有防滑措施。
5、在混凝土浇筑过程中，应派专人观测模板支撑系统的工作状态。
观测人员发现异常时应立刻报告施工负责人，施工负责人应立即通知浇筑人员暂停作业，情况紧急时应采取迅速撤离人员的急救措施，并进行加固处理。
6、混凝土浇筑过程中应均匀浇捣，并采取有效措施防止混凝土超高堆放。混凝土浇筑时应先浇筑柱子混凝土，在柱模拆除后支设顶板模板支架。顶板模板支架与柱进行可靠抱撑。
7、工地临时用电线路的架设，应按现行行业标准《施工现场临时用电安全技术规范》（JGJ46）的有关规定执行。
8、在模板支架上进行电、气焊作业时，必须有防火措施和专人看守。
9、模板支架拆除时，应在周边设置围栏和警戒标志，并派专人看守，严禁非操作人员入内。
八、施工过程的监测控制措施
1、高支模架搭设完成，项目部应组织自检，并填写好验收记录表，递交监理和上级主管部门进行验收，验收合格后才能进入下一道施工工序。
2、模板、钢筋工序施工完成后，必须再一次对高支模架进行检查，重点在顶层乘托模板木方的龙骨等，检查在模板施工时是否有拆松、拆动高支模架体的结构，再进行混凝土浇筑施工。
3、混凝土浇筑期间派人观测高支模的状况，动态监控，及时发现情况。
4、在楼面模板上卸钢筋或其他物料时，应防止对模板支撑产生偏心或过大冲击，严禁集中超负荷堆物。
5、监控的项目内容：
①模板及支撑系统的变形情况、支架的沉降情况。
②混凝土浇筑、顺序及砼楼面堆积高度等情况
③施工荷载情况、工人操作情况等
6、浇筑混凝土时，在高支模架体的梁底主、次梁交叉处设置监控点，工地现场管理人员和质安员定时做好巡检，观察模板及其支撑系统的变形情况，并定时进行记录，发现异常现象时暂停施工，迅速疏散人员，待排除险情并经施工现场安全员等管理人员检查合格方可复工。
九、文明施工
1、参加高支模架设施工作业人员应遵守施工现场的各项管理制度。
2、根据项目部总体平面布置图，安排固定的场地堆放高支模的架设材料，材料要分类堆放，堆放整齐。
3、每次进场施工完成后，退场前要进行班组自检，高支模架上搭设剩余的材料，应堆放整齐，清理杂物。
4、进入施工场地的作业人员应遵守公司的规章制度，文明施工。
5、施工作业期间，高支模架设施工人员应合理组织施工材料，分段搭设好，退场前应清理剩余的材料。
6、高支模架拆除期间及时清运拆卸的材料。
十、高支模应急救援预案
1、救援预案的目的
　　事故发生后，及时展开救援，抢救受伤人员，使受困、受伤害人员、财产得到及时抢救。防止事故继续发展。
2、现场施工管理及救援机构组成系统
1）、机构
　　　组长：陈晓伟（现场负责人）x一五859002662　　副组长：林上应（现场高支模总指挥）x一三7527528一八、
李周慎（现场安全全面管理与总体调度）x一八359199559
　　组员：宋友忠（安全与质量监督、高支模架设和砼浇筑现场指挥）x一三950310003、陈肖平（高支模架体观测、动态监控）、黄崇勇（负责钢筋分项工程）、林位谋（负责模板及支撑系统跟踪）、林位精（砼浇筑指挥）、 王海欣(后勤与材料组组长）
2）、职责和分工
①组长负责事故应急救援的全面组织、指挥、协调工作，负责向上级报告并负责调集抢险救援所需的人力、物力。
②副组长协助组长组织、指挥、协调救援工作，组长不在现场时代行组长的职责。
③组员在组长或副组长的指挥下，负责现场的维护、抢救、警戒等工作，及具体落实组长或副组长下达的救援方法、措施的指令。
3、在施工现场按规定设置药物和急救工具
项目部在现场办公室设置急救药箱和配备适当的药品和救护品。
4、应急预案启动的条件：本工程的场所发生有下列情况时，应启动应急救援预案。
1）在施工过程中，造成人身伤亡或财产损失时
2）对施工场区的影响有明显的破环时
3）模板火灾
4）浇筑混凝土时模板支架明显位移
5）模板坍塌
6）应急救援预案小组认为必须启动应急救援预案时
5、应急响应
出现事故时，在现场的任何人员都必需立即向组长报告，汇报内容包括事故的地点、事故的程度、迅速判断的事故可能发展的趋势、伤亡情况等，及时抢救伤员、在现场警戒、观察事故发展的动态并及时将现场的信息向组长报告。
组长接到事故发生后，立即赶赴现场并组织、调动救援的人力、物力赶赴现场展开救援工作，并立即向公司救援领导负责人汇报事故情况及需要公司支援的人力、物力。事故的各情况由公司向外向上汇报。
6、高支模应急救援预案具体措施：
（1）有关人员的安排
　　组长、副组长接到通知后马上到现场全程指挥救援工作，立即组织、调动救援的人力、物力赶赴现场展开救援工作，并立即向公司救援领导负责人汇报事故情况及需要公司支援的人力、物力。组员立即进行抢救。
（2）人员疏散、救援方法
　　人员的疏散由组长安排的组员进行具体指挥。具体指挥人安排 各操作人员进行疏散到安全的地方，并做好安全警戒工作。各组员和现场其他的各人员对现场受伤害、受困的人员、财物进行抢救。人员有支架的构件或其它物件压住时，先对支架进行观察，如需局部加固的，立即组织人员进行加固后，方进行相应的抢救，防止抢险过程中再次倒塌，造成进一步的伤害。加固或观察后，确认没有进一步的危险，立即组织人力、物力进行抢救。
（3）伤员救护
　　休克、昏迷的伤员救援
　　让休克者平卧，不用枕头，腿部抬高30度。若属于心原性休克同时伴有心力衰竭、气急，不能平卧，可采用半卧。注意保暖和安静，尽量不要搬动，如必需要搬动时，动作要轻。采用吸氧和保持呼吸道畅通或实行人工呼吸。
受伤出血，用止血带止血、加压包扎止血。
立即拨打120急救电话或送医院。
　　（4）现场保护
由具体的组员带领警卫人员在事故现场设置警戒区域，用三色纺织布或挂有彩条的绳子圈围起来，由警卫人员旁站监护，防止闲人进入。
（5）当模板支撑体系位移监测值超出预警值时，必须立即停止作业，应对模板支撑系统进行加固后方可继续施工，当监测值超出控制值时，应立即撤离作业人员。
（6）当模板发生火灾时，应立即通知项目部义务消防队进行灭火，当火灾有蔓延趋势或无法控制火灾现场时，应立即组织所有人员撤离同时拨打119救援。
（7）当施工现场作业人员发生触电时应迅速断绝电源，同时迅速检查触电者的呼吸、心跳情况，就地抢救，及时进行人工呼吸和胸外心脏按摩，立即请医生抢救，或在不中断抢救的前提下，送往医院急救。
（8）当事故有扩大、自救无法控制时，应按预案的措施，启动受影响区域的疏散机制，包括事故发生后的疏散、警戒、交通管制，即在确保施工现场和受影响区域人员安全的前提下，按应急救援预案事先确定的路线和方向疏散、撤离，对事故区域周边进行警戒隔离以保护事故现场、维护现场秩序、防止外来干扰，如有必要，协助交警部门对事故现场的周边道路实施有效的管制，为应急救援工作提出畅通的道路。
十一、模板支撑体系验算计算书
（一）计算依据
1、《混凝土结构工程施工及验收规范》GB50204-2002
2、《土木结构设计规范》GBJ5-88
3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ一三0-2011
4、《建筑结构荷载规范》GB50009-2001
5、《混凝土结构工程施工规范》GB50666-2011
6、《建筑施工模板安全技术规范》JGJ162-2008
（二）连廊A和连廊B的楼面模板计算
楼板局部厚度为140mm，板底木方采用80*80x300mm。楼板底面模计算时取三跨连续梁作为验算对象。计算简图如下：

模板自重：Q1=0.35×0.9×1.20=0.378kN/m
砼自重：Q2=24×0.14×0.9×1.2=3.63kN/m
钢筋自重：Q3=1.1×0.9×1.2=1.一八kN/m
施工活荷载：Q4=3×0.9×1.4=3.78kN/m
Q=Q1+Q2+Q3+Q4=8.97kN/m
集中荷载:P=2.5×1.4=3.5kN
1、 楼板模板验算
⑴ 强度验算
当施工荷载为均布作用时：
支座弯矩 Mb=-0.10×Q×L2=-0.10×8.97×0.32=-0.081kN.m
跨中弯矩 M中=0.080×Q×L2=0.080×8.97×0.32=0.065kN.m
当施工荷载为集中荷载作用时：
支座弯矩 M=-0.一五0×Q×L=-0.一五0×3.5×0.3=-0.12kN.m
跨中弯矩 M=0.175×Q×L=0.175×3.5×0.3=0.一八kN.m
最大弯矩为0.一八kN/m
截面惯性矩：W=bh2=900×一八2/6=48600mm3
抗弯强度：f=M/W=0.一八×106/48600=3.7N/mm2<一五N/ mm2
（2）挠度验算
[v]=L/250=300/250=1.2
模板截面惯性矩：I=1/12bh3=1/12×300×一八3=145800 mm3
木材弹性模量：E=6000N/ mm2
V=5QL4/384EI=5×8.97×3004/(384×6000×145800)=1.08<1.2
(3)抗剪计算
Q=0.6×8.97×0.3=1.61kN
T=3Q/2bh=3×1610/2×900×一八=0.一五N/mm2<1.4 N/mm2
考虑安全问题，将木方间距改为80×80x267，三跨距离取800mm,即钢管支托面上木方（主龙骨）跨度设计为800mm。
楼板模板满足要求！
2、 楼面木方计算
荷载计算
集中荷载：Q=[(0.3+25.1×0.1)×1.2+3×1.4]×0.267=2.1KN
计算简图如下：
(1)强度验算
最大弯矩M2=M3=2.1×0.267=0.56kN.m
现选用木方尺寸为80×80mm一根布置
木材截面地抗拒：W=bh2/6=80×802/6=8.54×104mm3
F=W/M=0.56×106/8.54×104=6.56N/mm2<一三 N/mm2
(2)挠度验算
[v]=L/250=800/250=3.2
木方截面惯性矩：I=1/12bh3=1/12×80×803=34一三33.33mm3
木方弹性模量：E=9.5×103N/mm2
w=0.677×2.1×L4/100EI
=0.677×2.1×8004/(100×9.5×103×34一三33.33)
=0.85<3.2
挠度满足要求！
楼板模板设计总概述：
楼板厚度为140mm，模板采用一八厚的木胶合板，尺寸为9一五×一八30mm，底板横向木方采用80×80mmx267mm，主龙骨放置在钢管支托面上的纵向木方为80×80x800。
3、 楼板支撑验算
立杆验算：
连廊A楼板面的高度为一三.4m，板厚为140mm，实际的搭设高度为一三.08m，连廊B楼面高度为9.45m，实际搭设高度为9.一三m，上托的调节高度不超过200mm,立杆纵横距为800×800mm，水平杆步距为一五00mm。
立杆稳定性：
荷载N=[(0.3+25.1×0.14)×1.2+3×1.4]÷(0.800×0.800)=一三.71kN
立杆步距取一五00mm，根据钢管立杆计算长度L0= L0=一五00+700=2200mm
截面回转半径i=一五.8mm，A=489mm2
λ= L0/i=2200/一五.8=一三9.24,查稳定性系数表得ψ=0.379
轴心受压：N/A≤ψ[σ]，一三710/(0.379×489)=73.98<205N/mm2
模板支撑体系的安全性满足要求。
楼板模板支撑体系概述：支撑体系采用φ48×3.0mm钢管搭设满堂顶架，连廊A钢管的实际搭设高度为一三.08m,连廊B钢管的实际搭设高度为9.一三m，立杆纵横间距为800×800mm，水平杆步距为一五00mm。
（三） 连廊A楼面梁和福利养老宿舍八楼12~14轴/A~C轴梁模板支撑及验算
连廊A楼板面标高为+一三.4m,框架梁最大尺寸为350×1000mm，以此梁作为验算对象，此框架梁部分支撑在下一层梁上，福利养老宿舍八楼12~14轴/A~C轴楼板面标高为+14.4m,框架梁最大尺寸为350×950mm。
各种施工荷载标准值为：
① 模板结构自重：0.5kN/m2
② 新浇混凝土自重：24kN/m2
③ 钢筋自重：1.1kN/ m2
1、梁底模板计算
底模板验算荷载组合，按梁两边各取500mm进行验算。
恒载计算：
模板自重：q1=0.5×3.11×1.2=1.87kN/m
钢筋砼：q2=25.1×(0.14×1+0.35×1.0)×1.2=14.76kN/m
施工活载：q3=3×1.35×1.4=5.67kN/m
Q=q1+q2+q3=22.3kN/m
（1） 强度验算
木方采用间距200mm
查表得内力系数取k=-0.100
M=kQL2=-0.100×22.3×0.202=0.09kN.m
梁底板选用350×一八mm，W=bh2/6=350×一八2/6=一八900mm3
σ=M/W=0.09×106/一八900=4.76<一三N/mm2
底板强度满足要求！
（2）挠度验算
E=6000N/mm2，I=350×一八3/12=17.01×104mm4
V=K×Q×L4/100EI=0.677×22.3×2004/100×6000×17.01×104
=0.24mm<L/250=200/250=0.8mm
挠度满足要求！
（3）抗剪计算
T=3Q/2bh<[T]
Q=0.6×22.3×0.20=2.68KN
T=3×26800/(2×350×一八)=0.64<[T]=1.4N/mm2
抗剪满足要求！
梁底板满足要求！
2、梁底木方计算
按横向取简支梁验算
（1）梁底木方强度
考虑最不利荷载计算，按集中荷载F=0.20×22.3/2=2.23kN
M=F×0.8/2=2.23×0.4=0.89kN.m
W=bh2/6=80×802/6=85333.33mm2
σ=M/W=0.89×106/85333.33=10.43N/mm2<一三N/mm2,满足要求！
（2） 挠度验算
E=9000N/mm2, I=80×803/12=34一三333.33mm4
V=FL3/48EI=2230×8003/48×9000×34一三333.33=0.77<800/250
=3.2mm
满足要求！
（3） 抗剪计算
Q=0.6×22.3×0.20=2.68kN
V=3Q/2bh=3×2680/2×80×80=0.63mm<1.6N/mm2
梁底木方满足要求！
3、 梁侧模板计算
新浇筑混凝土对模板产生的侧压力：
砼重力密度：γ=24kN/m3
浇筑高度：H=1.0-0.14=0.86m
砼侧压力：F=γ×H=24×0.86=20.64kN/m2
(1)强度验算
梁侧模板立档木方采用间距为300mm,砼倾倒及振动产生的荷载取4KN/m2。
Q=(20.64×1.2+4×1.4)×1.4=42.52kN/m2
弯矩系数取k=0.1
M=k×Q×L2=0.1×42.52×0.32=0.38kN/m2
选用建筑模板一三00×一八mm，W=2×bh2/6=2×一三00×一八2/6=140400mm4
f=M/W=0.38×106/140400=2.71N/mm2<一五N/mm2
强度满足要求！
(2)抗剪计算
V=k×Q×L=0.62×42.52×0.3=7.91kN
剪应力 t=3V/2bh=3×7910/2×一三00×一八=0.51N/mm2<1.4N/mm2
抗剪满足要求!
(3)挠度验算
I=1/12×b×h3=一三00×一八3/12=63一八00mm4
V=K×Q×L4/100EI=0.677×42.52×3004/100×6000×63一八00
=0.62<L/250=1mm
梁侧模板满足要求！
4、对拉螺栓验算
立楞沿水平方向每隔450，垂直方向加一道M12对拉螺栓拉结，螺栓净截面A=60mm²。对拉螺栓的拉力N=42.52×0.45×0.45=8.61KN,对拉螺栓的应力σ=N/A=8.61×10³÷60=143.5N/mm²＜170 N/mm²（满足要求）
5、梁底托梁验算
(1)强度验算:由梁底木方有关计算可知，F=2.23KN,木方每端荷载计算值为P=F/2=2.23/2=1.12KN，计算简图如下：

M=k×P×L=-0.267×1.12×0.8=0.24kN.m,W=5080mm3
σ=M/W=0.24×106/5080=47.24N/mm2<205N/mm2
抗弯满足要求！
(2)挠度验算
V=K×P×L3/100EI=1.883×1120×8003/100×2.06×105×10.78×104=0.49mm<[v]=L/250=800/250=3.2mm
挠度满足要求！
综合各方面因素，梁底托梁设计为设置各2条钢管，钢管托梁支撑在钢管立杆上。
4、 连廊A梁立杆支撑验算
梁用截面最大尺寸为350×1000mm进行计算，用二支立杆作为支撑，立杆的间距纵横向均为800mm，支撑高度按12.25米计算，板传来的荷载按每边0.5m计算，在计算中用两根钢管立柱的受荷面积验算。受荷面积为0.8×0.8=0.64mm2。
荷载组合：
模板自重取0.5kN/m2
砼自重取24kN/ m2
钢筋自重取1.5kN/ m3
施工活荷载取3kN/m2
钢管支撑体系自重：[(3.87KG/m×12.25m×10N/KG)/1000]×2=0.95kN
两根立杆所承受荷载面积范围内的施工荷载组合：
N=1.2[0.5×(0.8×0.8)+25.5×0.472+0.95]+1.4×3×0.64=一八.66kN
每支立杆承受的轴向力：N=一八.66/2=9.33kN
立杆步距为h=一五00mm，根据钢管立杆计算长度L0=h+2a=一五00+2*700=2900mm，φ48×3.0钢管的回转半径为i=一五.80mm,λ= L0/i=2900/一五.80=一八3.5,ψ=0.233,A=489mm2
N/ψ×A=9330/0.233×489=81.89N/mm2<205 N/mm2
立杆支撑体系稳定性满足要求！
5、 福利养老及宿舍楼八层12~14轴/A~C轴梁立杆支撑验算
梁用截面最大尺寸为350×950mm进行计算，用二支立杆作为支撑，立杆的间距纵横向均为800mm，支撑高度按一三.3米计算，板传来的荷载按每边0.5m计算，在计算中用两根钢管立柱的受荷面积验算。受荷面积为0.8×0.8=0.64mm2。
荷载组合：
模板自重取0.5kN/m2
砼自重取24kN/ m2
钢筋自重取1.5kN/ m3
施工活荷载取3kN/m2
钢管支撑体系自重：[(3.87KG/m×一三.3m×10N/KG)/1000]×2=1kN
两根立杆所承受荷载面积范围内的施工荷载组合：
N=1.2[0.5×(0.8×0.8)+25.5×0.453+1]+1.4×3×0.64=一八.14kN
每支立杆承受的轴向力：N=一八.14/2=9.07kN
立杆步距为h=一五00mm，根据钢管立杆计算长度L0=h+2a=一五00+2*700=2900mm，φ48×3.0钢管的回转半径为i=一五.80mm,λ= L0/i=2900/一五.80=一八3.5,ψ=0.233,A=489mm2
N/ψ×A=9070/0.233×489=79.6N/mm2<205 N/mm2
立杆支撑体系稳定性满足要求！
（五）福利养老及宿舍楼八层板12~14轴/A~C轴、医疗护理楼及行政餐饮楼2-E轴~2-A轴/2-2轴~2-6轴、微利养老楼四层板8~12轴/A~B轴楼面模板计算
楼板厚度为120mm，板底木方采用80*80x300mm。楼板底面模计算时取三跨连续梁作为验算对象。计算简图如下：

模板自重：Q1=0.3×0.9×1.20=0.324kN/m
砼自重：Q2=24×0.12×0.9×1.2=3.11kN/m
钢筋自重：Q3=1.1×0.9×1.2=1.一八kN/m
施工活荷载：Q4=3×0.9×1.4=3.78kN/m
Q=Q1+Q2+Q3+Q4=8.39kN/m
集中荷载:P=2.5×1.4=3.5kN
6、 楼板模板验算
⑴ 强度验算
当施工荷载为均布作用时：
支座弯矩 Mb=-0.10×Q×L2=-0.10×8.39×0.32=-0.076kN.m
跨中弯矩 M中=0.080×Q×L2=0.080×8.39×0.32=0.060kN.m
当施工荷载为集中荷载作用时：
支座弯矩 M=-0.一五0×Q×L=-0.一五0×3.5×0.3=-0.12kN.m
跨中弯矩 M=0.175×Q×L=0.175×3.5×0.3=0.一八kN.m
最大弯矩为0.一八kN/m
截面惯性矩：W=bh2=900×一八2/6=48600mm3
抗弯强度：f=M/W=0.一八×106/48600=3.7N/mm2<一五N/ mm2
（2）挠度验算
[v]=L/250=300/250=1.2
模板截面惯性矩：I=1/12bh3=1/12×300×一八3=145800 mm3
木材弹性模量：E=6000N/ mm2
V=5QL4/384EI=5×8.39×3004/(384×6000×145800)=1.01<1.2
(3)抗剪计算
Q=0.6×8.39×0.3=1.51kN
T=3Q/2bh=3×一五10/2×900×一八=0.14N/mm2<1.4 N/mm2
楼板模板满足要求！
楼板模板设计总概述：
楼板厚度为120mm，模板采用一八厚的木胶合板，尺寸为9一五×一八30mm，底板横向木方采用80×80mmx300mm，主龙骨放置在钢管支托面上的纵向木方为80×80x800。
7、 连廊A和福利养老及宿舍楼八层12~14轴/A~C轴楼板支撑验算，以福利养老及宿舍楼八层为例
立杆验算：
楼板面的高度为14.4m，板厚为120mm，实际的搭设高度为14.1m，上托的调节高度不超过200mm,立杆纵横距为800×800mm，水平杆步距为一五00mm。
钢管支撑体系自重：[(3.87KG/m×14.1m×10N/KG)/1000]×4=2.2kN
立杆稳定性：
荷载N=[(0.3+25.1×0.12+2.2)×1.2+3×1.4]÷(0.800×0.800)=16.9kN
立杆步距取一五00mm，根据钢管立杆计算长度L0= L0=一五00+700=2200mm
截面回转半径i=一五.8mm，A=489mm2
λ= L0/i=2200/一五.8=一三9.24,查稳定性系数表得ψ=0.379
轴心受压：N/A≤ψ[σ]，16900/(0.379×489)=91.19<205N/mm2
模板支撑体系的安全性满足要求。
8、 微利养老楼四层8~12轴/A~B轴楼板支撑验算
立杆验算：
楼板面的高度为12m，板厚为120mm，实际的搭设高度为11.7m，上托的调节高度不超过200mm,立杆纵横距为800×800mm，水平杆步距为一五00mm。
钢管支撑体系自重：[(3.87KG/m×11.7m×10N/KG)/1000]×4=1.81kN
立杆稳定性：
荷载N=[(0.3+25.1×0.12+1.81)×1.2+3×1.4]÷(0.800×0.800)=一三.08kN
立杆步距取一五00mm，根据钢管立杆计算长度L0= L0=一五00+700=2200mm
截面回转半径i=一五.8mm，A=489mm2
λ= L0/i=2200/一五.8=一三9.24,查稳定性系数表得ψ=0.379
轴心受压：N/A≤ψ[σ]，一三080/(0.379×489)=70.58<205N/mm2
模板支撑体系的安全性满足要求。
连廊B与医疗护理楼及行政餐饮楼2-E轴~2-A轴/2-2轴~2-6轴模板支撑立杆高度分别为9.一三m、7.7m，轴心受压均小于205N mm2,支撑体系安全性满足要求。
（六） 微利养老楼四层8~12轴/A~B轴梁模板支撑及验算
层高为12m,框架梁最大尺寸为250×650mm，此框架梁部分支撑在下一层梁上。
各种施工荷载标准值为：
④ 模板结构自重：0.5kN/m2
⑤ 新浇混凝土自重：24kN/m2
⑥ 钢筋自重：1.1kN/ m2
1、梁底模板计算
底模板验算荷载组合，按梁两边各取500mm进行验算。
恒载计算：
模板自重：q1=0.5×2.85×1.2=1.71kN/m
钢筋砼：q2=25.5×(0.12×1+0.25×0.65)×1.2=8.64kN/m
施工活载：q3=3×1.25×1.4=5.25kN/m
Q=q1+q2+q3=一五.6kN/m
（4） 强度验算
木方采用间距200mm
查表得内力系数取k=-0.100
M=kQL2=-0.100×一五.6×0.202=-0.06kN.m
梁底板选用250×一八mm，W=bh2/6=250×一八2/6=一三500mm3
σ=M/W=0.06×106/一三500=4.44<一三N/mm2
底板强度满足要求！
（2）挠度验算
E=6000N/mm2，I=250×一八3/12=12.一五×104mm4
V=K×Q×L4/100EI=0.677×一五.6×2004/100×6000×12.一五×104
=0.23mm<L/250=200/250=0.8mm
挠度满足要求！
（3）抗剪计算
T=3Q/2bh<
