国内外1000MW大型超(超)临界火电机组制造及投运概述.doc

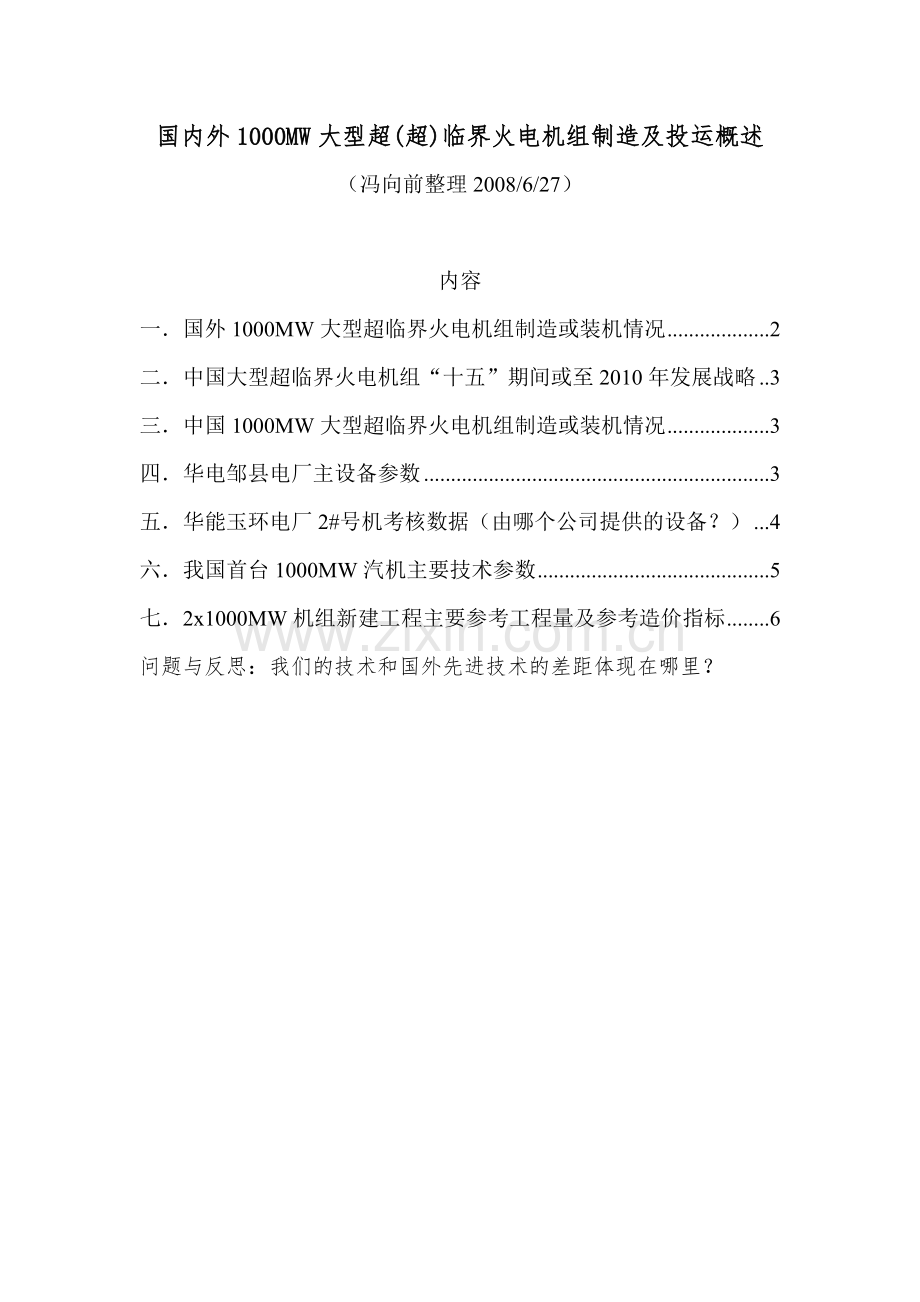

国内外1000MW大型超(超)临界火电机组制造及投运概述
（冯向前整理2008/6/27）

内容
一．国外1000MW大型超临界火电机组制造或装机情况 2
二．中国大型超临界火电机组“十五”期间或至2010年发展战略 3
三．中国1000MW大型超临界火电机组制造或装机情况 3
四．华电邹县电厂主设备参数 3
五．华能玉环电厂2#号机考核数据（由哪个公司提供的设备？） 4
六．我国首台1000MW汽机主要技术参数 5
七．2x1000MW机组新建工程主要参考工程量及参考造价指标 6
问题与反思：我们的技术和国外先进技术的差距体现在哪里？

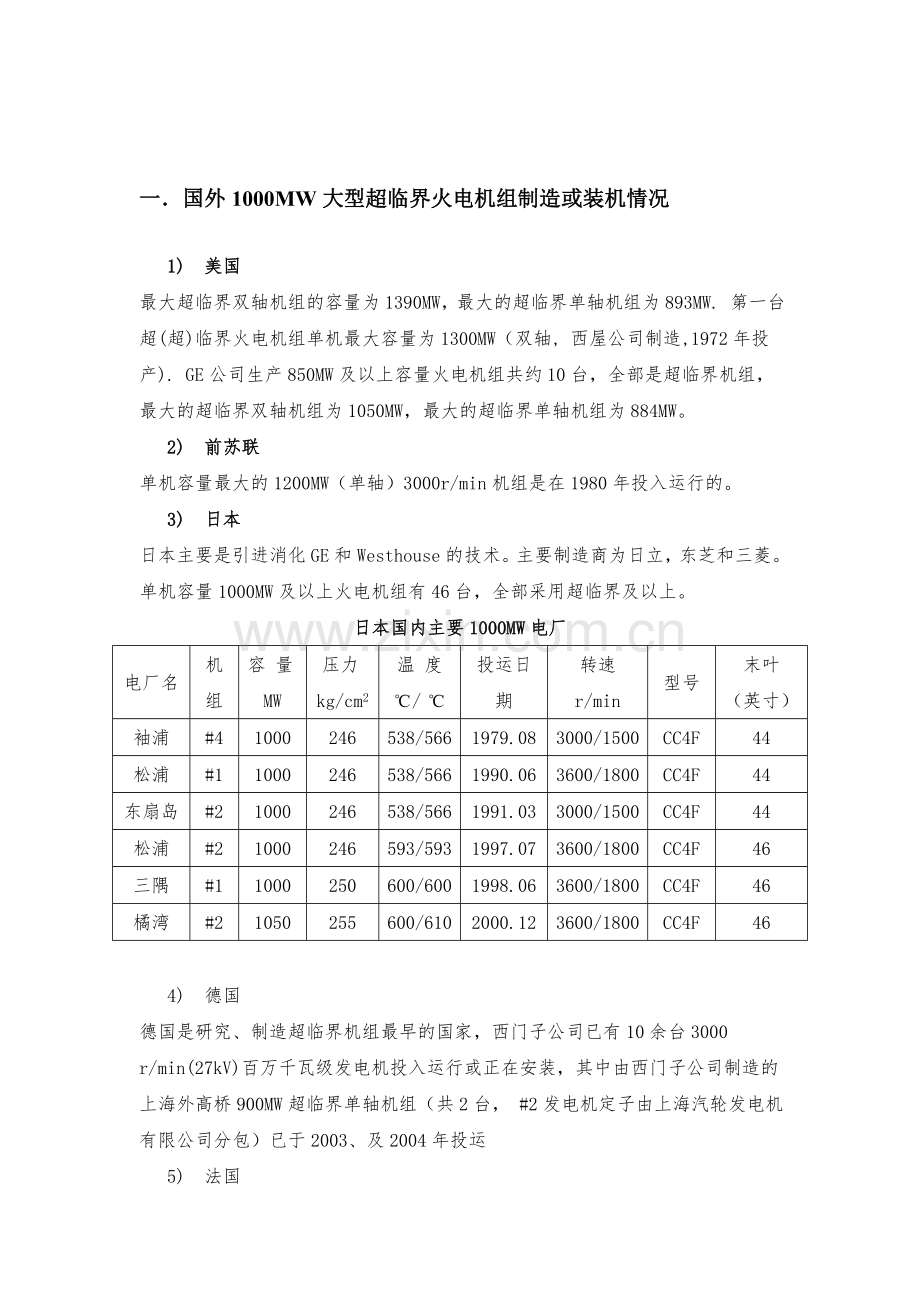

一．国外1000MW大型超临界火电机组制造或装机情况
1) 美国
最大超临界双轴机组的容量为1390MW，最大的超临界单轴机组为893MW. 第一台超(超)临界火电机组单机最大容量为1300MW（双轴, 西屋公司制造,1972年投产). GE公司生产850MW及以上容量火电机组共约10台，全部是超临界机组，最大的超临界双轴机组为1050MW，最大的超临界单轴机组为884MW。
2) 前苏联
单机容量最大的1200MW（单轴）3000r/min机组是在1980年投入运行的。
3) 日本
日本主要是引进消化GE和Westhouse的技术。主要制造商为日立，东芝和三菱。单机容量1000MW及以上火电机组有46台，全部采用超临界及以上。
日本国内主要1000MW电厂
电厂名
机组
容 量MW
压力kg/cm2
温 度
℃/ ℃
投运日期
转速
r/min
型号
末叶
（英寸）
袖浦
#4
1000
246
538/566
1979.08
3000/1500
CC4F
44
松浦
#1
1000
246
538/566
1990.06
3600/1800
CC4F
44
东扇岛
#2
1000
246
538/566
1991.03
3000/1500
CC4F
44
松浦
#2
1000
246
593/593
1997.07
3600/1800
CC4F
46
三隅
#1
1000
250
600/600
1998.06
3600/1800
CC4F
46
橘湾
#2
1050
255
600/610
2000.12
3600/1800
CC4F
46

4) 德国
德国是研究、制造超临界机组最早的国家，西门子公司已有10余台3000 r/min(27kV)百万千瓦级发电机投入运行或正在安装，其中由西门子公司制造的上海外高桥900MW超临界单轴机组（共2台， #2发电机定子由上海汽轮发电机有限公司分包）已于2003、及2004年投运
5) 法国
ALSTOM由原ABB、原ALSTOM公司合并而成，已生产投运的1000MW以上容量的超临界机组有11台：
1300MW（24.2MPa／538／538℃、3600/3600 r/min）双轴8台
1300MW（25.4MPa／538／538℃、3000/1500 r/min）双轴1台
930MW（26.0MPa／550／580℃、3000 r/min）单轴2台
二．中国大型超临界火电机组“十五”期间或至2010年发展战略
1)选择600MW机组为起步容量(机组参数为600MW，压力24．2MPQ、温度538／566℃)，当时选取这个起步容量的原因主要是国内已有二台600MW进口机组投入运行，有运行及维护经验可借鉴，可靠性较高。另一方面与亚临界600MW机组的容量类同，在主机制造上较为有利；并可采用现有的辅机配套，有利于减少其成套设备的研制。
2）900MW和1200MW大型超临界机组作为中、长期即2005年后发展的目标。机组预设参数为（25~28MPa、600℃/600℃)。在600MW大型超临界机组取得成功经验，并批量生产、形成主力机组后再予以发展，避免低水平的重复。要尽早进行技术准备工作，重点研究900MW机组采用单轴、单炉膛的问题，并对1200MW机组采用双轴技术方案作综合分析，以便与单轴的900MW机组作比较。预计2005年前攻克主要关键技术、国产大型超临界机组试制完成投入运行，并使其具有商品化生产能力.
三．中国1000MW大型超临界火电机组制造或装机情况
我国通过与GE，东芝、三菱、日立、阿尔斯通、西门子进行技术合作，已经培育出东电、上汽，哈汽等制造商。1000MW机组技术国产化，达到90%。截止2007年底，国内制造厂家已有50多台100万千瓦超超临界机组的定货合同。
已经投入运行的项目有玉环（4台）和邹县（2台）电厂。+ ~* O7 s5 L% [; P在建的有泰州、北仑，天津国投、平顶山二电、 浙江苍南、浙江宁海、舟山六横，广东海门、外高桥、玉环二期、费县国电、上海石洞口二期，华能营口二期等。完成初步设计的有安徽芜湖电厂、马鞍山电厂，安徽铜陵。规划中的有彭城,南京金陵,大唐潮州、河南平顶山姚孟、华润古城电厂，宁夏灵武电厂（世界首台1000MW空冷机组），珠海发电厂、沙角A电厂、平圩、洛河、滁州、国电博兴电厂、天津北疆电厂、宁波北仑三期、上海漕泾电厂、华能南通电厂、华电宿州电厂、彭城、绥中。
四．华电邹县电厂主设备参数
2007年华电邹县电厂2*1000MW的发电机组投产，它是我国单机容量最大的发电机组。整个机组的国产化水平达到90%以上。
1）主设备简况
A）锅炉
锅炉为超超临界参数变压直流炉、一次再热、平衡通风、运转层以上露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉，型号为：DG3000-26.15-III。
锅炉铭牌参数
过热蒸汽：
最大连续蒸发量(BMCR) 3033t/h
出口蒸汽压力 26.25MPa（a）
出口蒸汽温度 605℃
再热蒸汽：
蒸汽流量 2469.7/2347.1 t/h
进/出口蒸汽压力 5.1/4.9 MPa(a)
进/出口蒸汽温度 354.2/ 603 ℃
给水温度（BMCR）： 302.4 ℃
锅炉热效率： ≥93.8%
B）汽轮机
采用东方汽轮机厂生产的，型号为TC4F-43的超超临界、一次中间再热、四缸四排汽、单轴、双背压、凝汽式、八级回热抽汽汽轮机。
铭牌功率工况：（TRL工况）
额定功率： 1000.0MW
主汽门前蒸汽压力： 25.0MPa（a）
主汽门前蒸汽温度： 600℃
主汽门前蒸汽流量： 2888.533t/h
中联门前蒸汽压力： 4.45MPa（a）
中联门前蒸汽温度： 600℃
中联门前蒸汽流量： 2347.073t/h
排汽压力： 0.0118MPa（a）
凝汽器循环冷却水进水温度： 36℃
凝汽量（包括小汽机）： 1774.322t/h
热耗： 7354 kJ/kW.h
C）发电机
采用东方电机股份有限公司产品，型号为:TFLQQ-KD型，三相同步汽轮发电机，主要参数如下：
额定容量： 1120MVA
额定功率： 1000MW
最大连续容量： 1064MW
额定电压： 27kV
额定功率因数： 0.9（滞后）
额定频率： 50Hz
额定转速： 3000r/min
效率 99%
冷却方式： 水氢氢
励磁系统： 自并励静态励磁
五．华能玉环电厂2#号机考核数据（由哪个公司提供的设备？）
汽轮机热耗率： 7314.9KJ/kWh，达到设计保证值.
汽轮机最大连续出力： 1000.52MW，达到设计保证值
汽轮机夏季工况出力： 1000.52MW ，达到设计保证值
锅炉效率： 93.76% ，达到设计保证值
机组在额定负荷下的发电煤耗率： 271.6g/kwh
发电厂用电率 4.33%
供电煤耗率： 283.9 g/kwh；
烟气中氮氧化物排放浓度： 288mg/m3， 达到设计保证值，优于国家标准烟气中二氧化硫排放浓度： 18.1mg/m3， 达到设计保证值，优于国家标准
烟尘排放浓度： 34 mg/m3， 达到设计保证值，优于国家标准
六．我国首台1000MW汽机主要技术参数
中国首台1000MW汽轮机引进的是德国西门子技术，由上海电气(集团)总公司下属上海汽轮机有限公司成套供货。单台机组的额定功率1000MW，最大出力1049.8MW。

1）汽轮机型式： 超超临界、一次中间再热、单轴、四缸四排汽、双背压、凝汽式、八级回热抽汽。
2)夏季工况下参数：
功率: 1000MW
主汽门前压力:         26.25 MPa
主汽门前温度:                 600℃
再热汽阀前温度:                 600℃
背压   :                      9.61/7.61 kPa
3) 铭牌工况(最大连续出力工况(TMCR)下参数)
功率:   1000 MW
主汽门前压力:         26.25 MPa
主汽门前温度: 600℃
再热汽阀前温度:                 600 ℃
平均背压:         5.39/4.46 kPa
4） 阀门（包括补汽调节阀）全开（VWO）功率下参数
功率: 1049.85MW
主汽门前压力 :       26.25 MPa（a）
主汽门前温度: 600℃
再热汽阀前温度: 600℃
平均背压:         5.39/4.4 kPa
七．2x1000MW机组新建工程主要参考工程量及参考造价指标
来自中国电力工程顾问集团公司<火电工程限额设计参考造价指标>(2006年水平，并应该根据具体情况调整。)
新建工程主要参考工程量
一、主厂房体积： 649365m3
1、汽机房体积： 306506m3
2、除氧间体积： 104440 m3
3、煤仓间体积； 180990 m3
4、炉前封闭体积： 17564m3
5、集控楼体积： 39865 m3
二、热力系统管道： 5270t
高压管道： 2870 t;
主蒸汽管道： 712 t
再热蒸汽管道（热段）： 938 t
再热蒸汽管道（冷段）： 341t
主给水管道： 879 t
中低压管道 ； 2400 t
三、烟风煤管道： 5880 t
四、热力系统保温油漆（含炉墙保温）； 24530 m3
五、全厂电缆； 2820km
电力电缆： 420km
控制电缆： 2400 km3
六、电缆桥架（含支架）： 2300 t
七、建筑三材量
1、钢筋： 25586 t
2、型钢： 26633 t
3、木材： 6587 m3
4、水泥： 116647 t
八、厂区占地面积； 49hm2
九、施工租地： 27 hm2
2x1000MW机组参考造价指标
一、2x1000MW超超临界机组
1、新建： 3604元/KW；
2、扩建： 3328元/KW。
二、各类费用占指标的比例：
1、建筑工程费用： 19.23%
2、设备购置费用： 52.54%
3、安装工程费用： 16.35%
4、其它费用： 11.88%
三、新建工程其它费用汇总：万元
1、建设场地占用及清理费： 15845
2、项目建设管理费： 5487
3、项目建设技术服务费： 15698, I2
四、生产准备费： 10750
五、其它：
1、施工安全补助费： 300
2、工程质量监督检测费： 148
3、预算定额编制管理费、劳动定额测定费： 237
4、文明施工措施费： 200
5、水土保持补偿费： 80
6、大件运输措施费： 700
