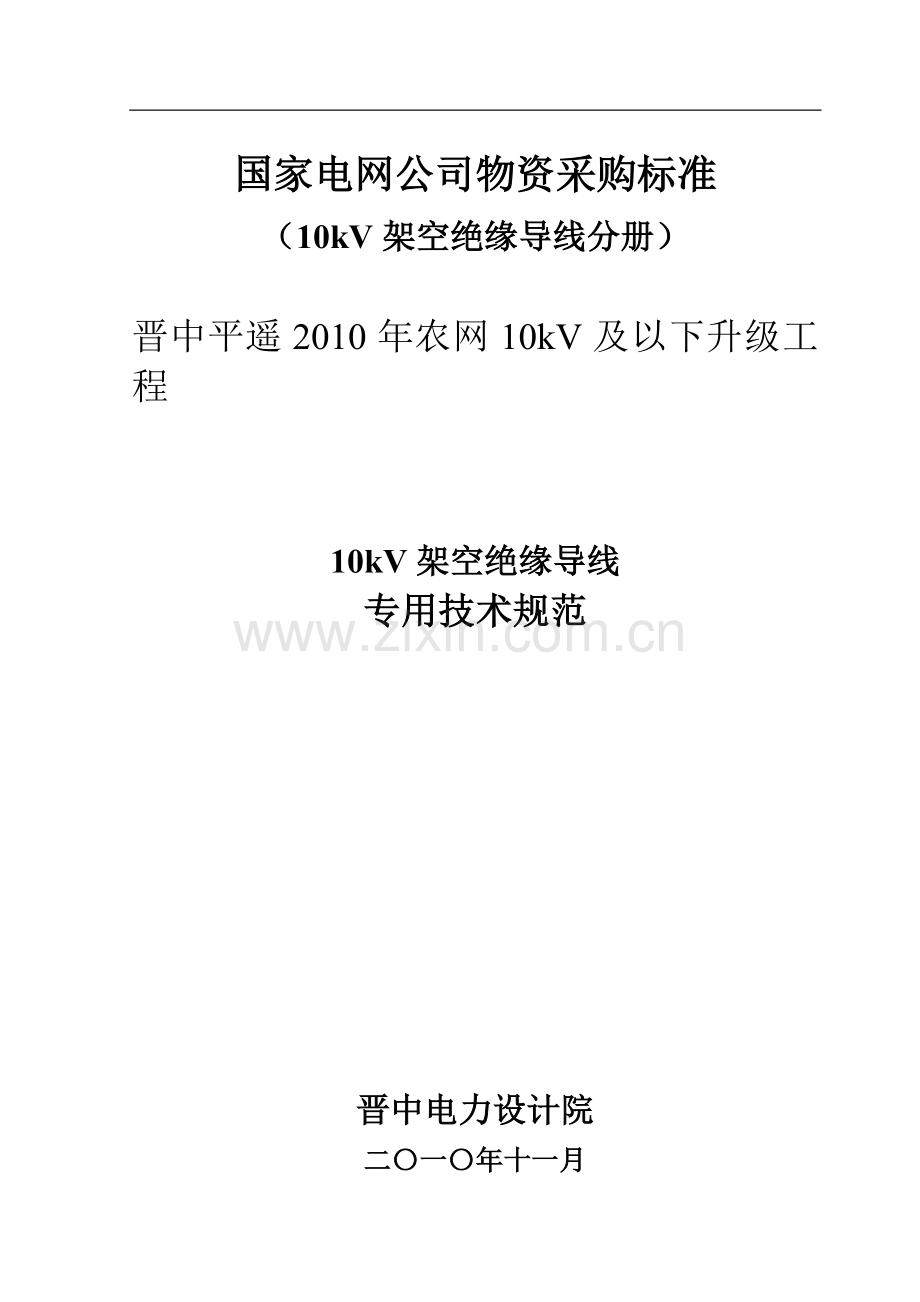

国家电网公司物资采购标准
（10kV架空绝缘导线分册）

晋中平遥2010年农网10kV及以下升级工程

10kV架空绝缘导线
专用技术规范

晋中电力设计院
二〇一〇年十一月

目 录

货物需求及供货范围一览表 1
1 图纸资料提交单位 2
2 工程概况 2
3 使用条件 2
4 技术参数和性能要求 2
附录A 技术规范通用部分条款变更表 7

- 5 -
货物需求及供货范围一览表
序号
工程名称
材料名称
单位
项目单位要求
投标人响应
规格
数量
技术参数
备注
规格
数量
技术参数
备注
1
平遥县2010年10KV及以下农网改造工程
10kV架空绝缘导线
千米
JKLGYJ,240/30
7.394

1 图纸资料提交单位
卖方向买方提供的图纸、说明书、试验报告等技术资料的交付时间、数量及交付单位见表1。
表1 技术资料交付明细
序号
项 目
提交份数
接收单位
交付时间
1
图纸类

晋中供电分公司

1.1
产品结构图
6
1.2
线盘图
6
1.3
线盘包装图
6
1.4
线盘起吊尺寸图
6
2
参数表及说明书

2.1
单丝的技术参数表及说明书
6
2.2
架空绝缘电缆的技术参数表及说明书
6
3
型式试验报告及出厂试验报告

3.1
单线及架空绝缘电缆检验报告
6
3.2
根据架空绝缘电缆的不同要求提供不同的型式试验报告
6

2 工程概况
工程概况
本工程项目单位： 晋中供电分公司 。
本工程设计单位： 晋中电力设计院 。
工程名称：平遥2010年10KV及以下农网改造工程
线路长度（km）： 7.394（架空段线路总长） 。
安装地点： 山西省晋中市平遥县。
3 使用条件
表2 环　境　条　件
序号
项 目
内 容
1
海拔高度（m）
1000
2
环境温度（℃）
-30℃——+40℃
3
日照（0.1W/cm2，风速0.5m/s）
0.1
4
覆冰厚度（mm）
10
5
最大风速（m/s）
30

4 技术参数和性能要求
4.1 技术参数响应表
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写技术差异表。
表4.1.1 架空绝缘电缆技术参数响应表
项　　目
单位
招标人要求值
投标人保证值
制造厂（商）

原产地

产品型号规格
JKLGYJ,240/30
外观及表面质量

绞线表面不应有肉眼可见的缺陷，如明显的压痕、划痕等，并不得有与良好商品不相称的任何缺陷。

导体标称截面
mm2
240/30
（投标人填写）
导体最小单线根数

（投标人填写）
导线直径
mm
29.2
（投标人填写）
导体屏蔽层最小厚度
mm
0.6
（投标人填写）
绝缘标称厚度
薄绝缘
mm

（投标人填写）
普通绝缘
mm
3.4
（投标人填写）
绝缘屏蔽层厚度
mm
3.4
（投标人填写）
单位长度质量
kg/km
1208
（投标人填写）
20℃时直流电阻
W/km
0.1191
（投标人填写）
额定抗拉力
kN
71.83
（投标人填写）
弹性模量
GPa
73
（投标人填写）
线膨胀系数
1/℃
19.6×10-6
（投标人填写）
绞向
外 层
/
右向
（投标人填写）
其它层
/
相邻层绞向应相反
（投标人填写）
每盘线长
m

（投标人填写）
线长偏差
正
%
0..5
（投标人填写）
负
%

（投标人填写）
每盘绞线净重
kg
/
（投标人填写）
每盘绞线毛重
kg
/
（投标人填写）
蠕变特性
试验张力
25%RTS
40%RTS
25%RTS
40%RTS
10年蠕变量
%
/
/

20年蠕变量
%
/
/

外层铝线无接头，内层2500m接头不超过4个，接头距离不小于15m，接头采用冷压焊接，强度不低于130MPa

表1.10-1 钢芯铝绞线技术参数表
项 目
单位
招标人要求值
投标人保证值
制造厂（商）

原产地

产品型号规格
JL/G1A-240/30-24/7
外观及表面质量

绞线表面不应有肉眼可见的缺陷，如明显的压痕、划痕等，并不得有与良好商品不相称的任何缺陷。
(投标人提供)
结
构
铝单线
股数/直径
根/mm
24/3.60
(投标人提供)
镀锌钢线
股数/直径
根/mm
7/2.40
(投标人提供)
计算截面积
合计
mm2
275.96
(投标人提供)
铝
mm2
244.29
(投标人提供)
钢
mm2
31.67
(投标人提供)
外径
mm
21.60
(投标人提供)
单位长度质量
kg/km
920.7
(投标人提供)
20℃时直流电阻
Ω/km
≤0.1181
(投标人提供)
额定抗拉力
kN
≥75.19
(投标人提供)
弹性模量
GPa
73.0
(投标人提供)
线膨胀系数
1/℃
19.6×10-6
(投标人提供)
节径比
钢芯6根层
/
16～26
(投标人提供)
铝线内层
/
10～16
(投标人提供)
铝线邻外层
/
/
(投标人提供)
铝线外层
/
10～12
(投标人提供)
对于有多层的绞线
/
任何层的节径比应不大于紧邻内层的节径比
(投标人提供)
绞向
外 层
/
右向
(投标人提供)
其它层
/
相邻层绞向应相反
(投标人提供)
每盘线长
m
2500
(投标人提供)
线长偏差
正
%
0.5
(投标人提供)
负
%
0
(投标人提供)
每盘绞线净重
kg
/
(投标人提供)
每盘绞线毛重
kg
/
(投标人提供)
蠕变特性
试验张力
25%
RTS
40%
RTS
25%
RTS
40%
RTS
10年蠕变量
%

20年蠕变量
%

钢芯无接头，外层铝线不允许有接头，其它层应满足GB/T 1179-2008的要求，接头采用冷压焊接，强度不低于130MPa。

表1.10-2 铝单线技术参数表
项 目
单位
招标人要求值
投标人保证值
制造厂（商）

原产地

外观及表面质量

表面应光洁，并不得有与良好的商品不相称的任何缺陷。
(投标人提供)
直径
mm
3.60
(投标人提供)
直径允许偏差
正
mm
0.036
(投标人提供)
负
mm
0.036
(投标人提供)
20℃时直流电阻率
nΩ·m
≤28.264
(投标人提供)
抗拉强度
绞 前
MPa
≥160
(投标人提供)
绞 后
MPa
≥152
(投标人提供)
接头抗拉强度（冷压焊）
MPa
≥130
(投标人提供)
计算截面积
mm2
10.179
(投标人提供)
单位长度质量
kg/km
27.514
(投标人提供)
卷绕
/
1d卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂。
(投标人提供)

表1.10-3 镀锌钢线技术参数表
项 目
单位
招标人要求值
投标人保证值
制造厂（商）

原产地

外观及表面质量

镀锌钢线应较光洁，并且不应有与良好的商品不相称的所有缺陷。
(投标人提供)
直径
mm
2.40
(投标人提供)
直径允许偏差
正
mm
0.04
(投标人提供)
负
mm
0.04
(投标人提供)
抗拉强度
绞 前
MPa
≥1310
(投标人提供)
绞 后
MPa
≥1245
(投标人提供)
1%伸长应力
MPa
≥1140
(投标人提供)
伸长率（标距250mm）
%
≥3.0
(投标人提供)
扭转（L=100d）
次/360º
≥16
(投标人提供)
镀锌层质量
g/m2
≥230
(投标人提供)
卷绕试验
d/8圈
1倍钢丝直径紧密卷绕8圈，镀锌钢线应不断裂。
(投标人提供)
镀锌层附着性
d/8圈
4倍钢丝直径紧密卷绕8圈，镀锌层应牢固的附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落的起皮。
(投标人提供)
镀锌层连续性
/
用肉眼观察镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好的商品实践相一致。
(投标人提供)
计算截面积
mm2
4.524
(投标人提供)
单位长度质量
kg/km
35.197
(投标人提供)

4.2 技术差异表
投标人提供的产品技术规范应与技术规范书中规定的要求一致。如有差异投标人应如实、认真地填写差异值；若无技术差异则视为满足本技术规范的要求，且在技术差异表中填写“无差异”。
表4.2 技术差异表
序号
项 目
对应条款编号
技术招标文件要求
差 异
备 注
1

2

3

附录A 技术规范通用部分条款变更表
变更条款页码、款号
变更内容
原表述
变更后表述

　注　本表是对技术规范“通用部分”的补充和修改，如有冲突，应以本表为准。
