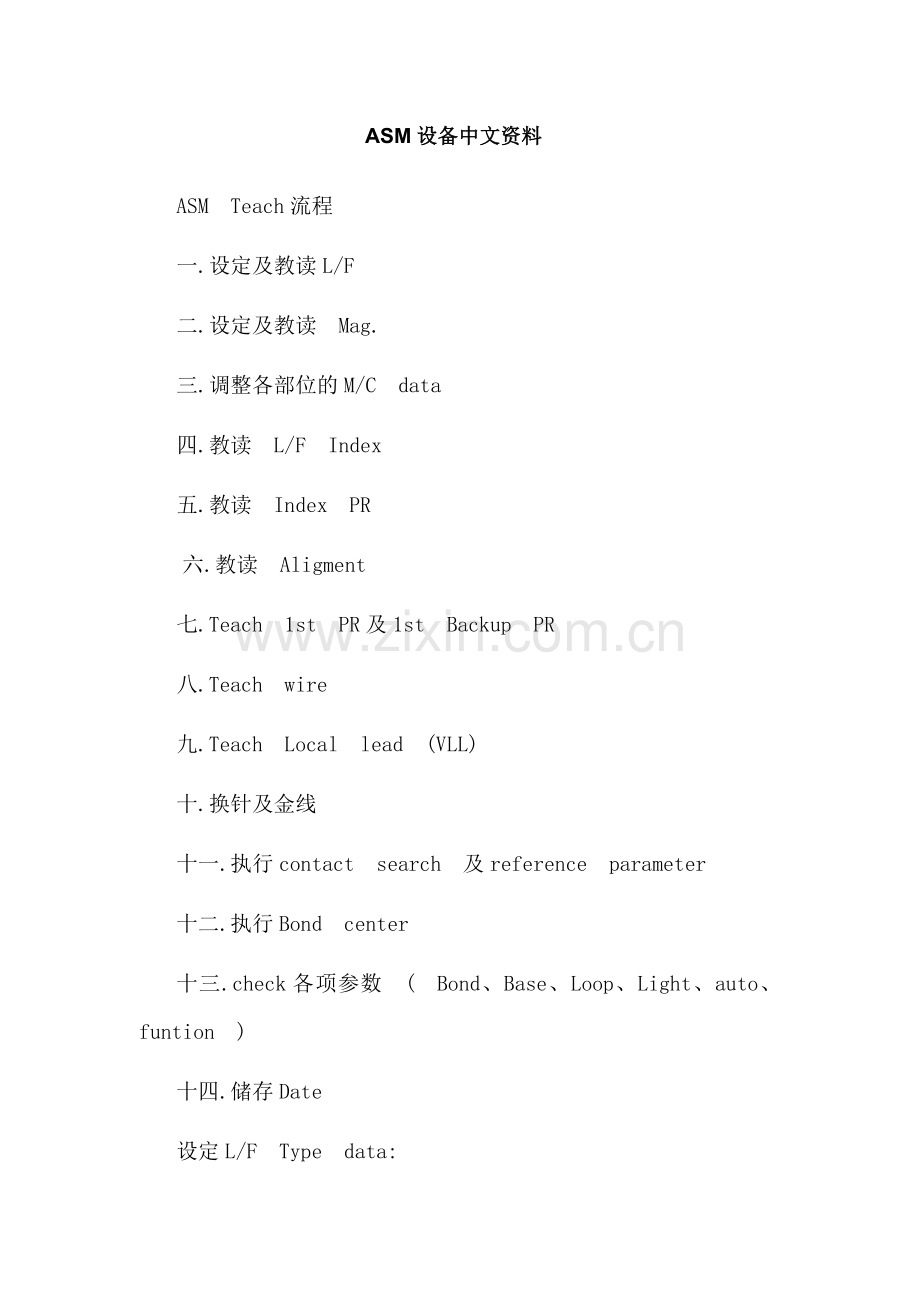

ASM设备中文资料
ASM Teach流程
一.设定及教读L/F
二.设定及教读 Mag.
三.调整各部位的M/C data
四.教读 L/F Index
五.教读 Index PR
六.教读 Aligment
七.Teach 1st PR及1st Backup PR
八.Teach wire
九.Teach Local lead (VLL)
十.换针及金线
十一.执行contact search 及reference parameter
十二.执行Bond center
十三.check各项参数 ( Bond、Base、Loop、Light、auto、funtion )
十四.储存Date
设定L/F Type data:
一. 6 W/H Menu ¿
二. 0 W/H Setup ¿
三. 0 Change Device ¿  此项用以设定L/F的参数。
0 Device Name  可用以设定L/F的名称,机台最多支持8个字符的名称。
1 Number Scale  机台支持两种型态的单位表示:mil及mCM,其中mCM表示CM/1000
2 Number Of Unit  表示每条导线架上有多少个units。
3 Device Width  表示L/F的宽度。
4 Device Pitch   两个Device间的距离。
5 Rad to index hole  索引孔的半径。
6 Center Index hole  询问索引孔是否在两个Die Pad的中央位置。
7 Rail edge to index hole 表L/F边缘至索引端的距离。
L/F WIDTH教读
一. 6 W/H MANU ¿
二. 0 W/H SETUP ¿
三. 2 LEARNING LF PARA ¿
四. 0 LEARN LF WIDTH ¿
步骤 : 1.当进入时流道会做一次原点归值动作 , 再回到原来未调整前宽度。
  2.此时使用上、下键即可调整流道宽度。
     3.完成调整后 , 按STOP键跳出 , 此时画面会SHOW出是否要UPDATE , 选择YES即OK。
L/F 定位孔尺寸教读
一. 6 W/H MENU ¿
二. 0 W/H SETUP ¿
三. 2 LEARNING LF PARA ¿
四. 1 SETUP SRCH SNR ¿
选择后会出现下列窗口

 0 Srch L-Sensor      量测左侦测孔径
  1 Srch R-Sensor      量测右侦测孔径
  2 Index to 1st Unit    送L/F由Mag 到heatblock位置
  3 Index to R-Track    送L/F由左轨到右轨位置
  4 Clear R-Track      清右方流道
  5 Reset L/R Indexer   Indexer归位
※ 教读顺序为 2→0→3→1→4→5
※ 在执行定位孔径量测时 , 须确定sensor位置位于洞孔中间。
L/F跳格距离教读
一. 6 W/H Menu ¿
二. 0 W/H Setup ¿
三. 2 Learning LF Para ¿
四. 2 LF Index teach
步骤 : 1. 首先要求输入此L/F有多少Unit , 输入之。
      2. 机台会循问PITCH是否大于1320,是选YES,否选NO。
      2. 再来机台会自动寻找洞孔 , 必须按(Y/N)输入正确定位孔(Index hole) 位置。
      3. 会出现Orient hole , 选择要不要设此洞为反向侦测位置。
     4. OK
设定Mag type data :
一. 6 W/H Menu ¿
二. 0 W/H Setup ¿
三. 1 Setup Mag Menu ¿
0 Hm-Mv Mag Para   为修改完成后所做的归位动作
1 Mv Mag +- 2 mm    可以此项做Mag各尺寸的教读
2 Magazine Scale     单位
3 Number of level     Mag槽数
4 Magazine Pitch      每一槽间隔距离
5 Magazine Top       Mag上方高度
6 Magazine Base      Mag底部高度
7 Magazine Length    Mag长度
8 Magazine Width     Mag宽度
※Mag尺寸可由选项1做教读 , 亦可用尺丈量后再输入2~8 项中。
调整各部分的 W/C date :
一. 2 W/H Menu ¿
二. 4 Service Menu ¿ (密码 2002)
三. 0 Chg M/C Dep Data 或 1 Mv M/C Dep Data
此时右方会出现框框 , 使用上下键可选择所想要修改的部份。
※ Lxele Lyele LZele  为左升降机构
Rxele Ryele RZele  为右升降机构
FtTrk   为流道宽度
Push   为调整右爪入盒
Clamp  为压板原点设定
※教读必须check WC Open Pos (压板打开高度)
教读 L/F Index :
一. 6 W/H Menu ¿
二. 1 Fino Adj ¿
三. 1 Setep Idx Delta ¿
0.L－Indexer Delta
1. Setup Idx Delta
2. R－Indexer Delta
3. L－Delta  Pitch
4. R－Delta  Pitch
步骤:
1. 将一条L/F放入 Mag并置于Input最上方位置。
2. Main → 6 → 1 → 则开始教读 , 此时会送进L/F使等一个UNIT到达Heatblock位置 , 此时clamp为打开状态。
3. 利用左右方向键及 0、1键控制indexer及clamp , 使L/F支持棒皆进入凹槽位置 , 调整OK后 , 按STOP设定 , 此时机台会进入下一动作。
4. 此时机台移动至中间的UNIT , 重复步骤3 动作。
5. 此时机台移动至最后UNIT , 重复步骤 3 动作 , 即完成。
6. 完成教读后须再送L/F测试 , 因为此项教读并不是很准确 , 所以须自行修改参数的方式 , 慢慢调整。

※ 步骤3 : 是为了调整L/F刚进入流道时 , 第一颗UNIT的位置。
※ 步骤4 : 是为了调整左爪夹送每个UNIT的位移。
※步骤5 : 是为了调整右爪夹送每个UNIT的位移。
教读Index PR
步骤:
1. 送一chip至Heatblock位置 (此chip需无焊线) 。
2. 选择Main → 1 → 4 → 0 ( Teach Indexing PR ) 。
3. 输入所要教读数目 , 通常为 1。
4. 此时clamp会打开 , 使用方向键调整clamp上下及L/F左右 , 按enter。
5. 选择PR框框、位置、灯光、大小、容许度及倍率 , 按0 ( Load PR Pattem ) 即自动教读。
   PS : 1. 教读完须至Main → 2 → B → 7 (Enable PR Index) , 选择first 或every
 才有用。
 2. 当使用Index PR时 , 无法执行Index Test。
教读办认及焊线位置
 Teach Alignment : 主画面→ 1Teach → 3 Teach Program → 1 Teach Alignment。
 PS. 指程序包含 “ Teach alignment “ ,“ teach 1st PR ” , “ teach wire “。
步骤:
1. 先选择Leadframe Type : ÀUnit 单颗Die , ÁUnit 多重Die。
2. 于step & repeat中选择 : ÀNone → 一般Die。
             ÁHybrev → 多重Die , 焊线顺序和PR search相反。
         ÂHybfwd → 多重Die, 焊线顺序和PR search相同。
     ÃMarix → 多重 Die , 多重Die ,每次PR search , 即焊
   线(通常使用此种) 。
 PS.多重Die教读,只须教读第1组,参考点(Align point)及PR ,其它只须输入行/列。
3. Teach Alignment point
A.此项会先要求输入几组参考点 , 通常选2组。
B.先设定L/F的参考点位置. (die 0 point 1 , die 0 point 2) 。
C.先设定Die的参考点位置. (die 0 point 1 , die 0 point 2) 。PS. 此两point 通常做在左上及右下
4. Teach 1st PR
 A.设定倍率”Lens” , die使用大倍率 ,L/F使用小倍率。
B.设定辨认框大小 “Template” ,由0~11共12种, 第11种可使用方向键调整大小。
  C.设定是否使用灰阶辨认 , “Gray level “。
   L/F → disable
 Die → enable
 D.设定容许值 “Change Grade “ , 通常设定C或D。
  E.设定灯光 “Adjust Image “ ,选择此项做完后机台会自动执行辨认。
(1)camera 镜头灯
(2)coaxil light 直射灯
(3)side light斜射灯
ps. 使用左右键可调整step 1和10
  F.当选择 “Load pattern “ 时,则机台会执行辨认,此时若Auto setting设定为 enable,则机台会自动调整灯光。
5. Teach wire
A.当1st PR 教读完成后,会出现让你选择auto teach wire(选择A) ,及manual Teach wire(选择enter)两种。
 PS. auto teach wire: 当教读完一条线会秀出虚拟线。 manual teach wire : 此种则不会秀出虚拟线。
  B.再来会要求输入所要教读的焊线数量。
   C.接着会进入Teach Wire 模式。
  0  Get Bond Point            输入焊点位置
 1  Teach & Bond   Disable    选择要不要焊线教读
 2  Change Bond On           改变焊点性质
 3  Change Wire  NO.         可选择跳至任一条已教读的线
4 Change Reticle             可改变框框大小
5 Wire Parameter             无作用
6 Auto Pad                 DIE 自动办认
7 Insert Wire                插入一条线
8 Delete Wire               删除一条线
9 Pad Center   Yes    教读die pad 的办认框框(必要教读)
A  Lead PR      Yes
 B  Setup Tip Offset           lead tip 中心距离设定
    D. 将反白维持在0  Get Bond Point 上看右方屏幕,将十字中心移至要教读的
     第一条线第一点Pad中心位置,按Enter。
   E . 此时再将十字中心移至要教读的第一条线第二点Lead上,按Enter。   F . 依上面两项反复地依焊线图教读焊线。
  G. 将焊线位置教读完成后,选择9 Pad Center 教读die pa框框。H. 再选择 6  Auto Pad 执行die pad 辨认及位置调整。
l Auto Pad    此项功能可以自动调整die pad 的中心位置。
 首先需要先选择die pad type共有三种 1.Rectangle Pad (四方形) 2.Circle Pad(圆 形) 3.Polygon Pad (多角形), 现在公司只有第一种, 选择完后开始设定die pad  的大小, 此时看左边的屏幕来设定三个点 Upper left conner , Upper right conner ,
 Low right conner (左上角，右上角，右下角) , 以这三个 点来定义出die pad 的 尺寸。
6. Teach Local Lead现在并没在这里做脚辨认, 此种办认方式为在一个frame下同时办视frame内的所有lead。
现在皆在Auto Teach Wire内执行, 主画面→ 1Teach → 4 Edit Program →
9 Auto Teach Wire → A Option      0  VLL Zoom Mode         Low         选择倍率 (选小倍率)
1  VLL Frame Size       Large     选择办认框大小 (选large)
 2  VLL Tip Offset Setup         Tip中心到lead边缘距离设定
 3  Edit VLL Map                    编辑VLL
  4  Load VLL                      开始VLL 教读
  5  VLL Setting       VLL设定
我们选择4 Load VLL来教读, 会出现 From  to  的框框, 这是要你输入要从第几支脚辨认到第几支脚, 输入第一到最后一支, 按Enter后, 则会要求灯 光的调整, 再按Enter则开始脚辨认。l 辨认完成后就完成了整个新程序的教读程序，但是如果要开始焊线仍要教读焊线 线高度(测高)及设定standby position等动作。
换针及金线:如附件
CONTRACT SEARCH及REFERENCE  PARAMETER:
此两项功能皆为测高，但是意义却不同，CONTRACT SEARCH只是单纯用来测量DIE及LEAD的高度。而REFERENCE PARAMETER则是教读焊线时的高度，所以当教读完新的程序时，计算机会要求去执行REFERENCE PARAMETER这项动作，以下为教读步骤:
 1. CONTRACT SEARCH :   Main→0→1将十字线中心移到要测高的位置，按1或2执行测高 ( 1为量测die，2为  量测lead )，即完成动作。
2. REFERENCE PARAMETER:   Main→3→2以方向键上下选择量测die或lead，按enter，此时屏幕会移到之前辨认的位置 ，将十字中心移到要测高的位置，再按enter即可完成。BOND CENTER:   Main→0→2  此项功能是为了补偿焊线时L/F上下方的第二点力量会比较大，而左右方则  而设置的比较小，目的为了使bondhed四周的出力平均。  进入画面后会要求输入upper left corner(左上角)，按enter，再来会要求输入  low right corner(右下角)，再按enter即ok。参数设定:
 参数主要皆在bond parameter内，可以参考ASM 中文操作手册。
