功能特性:
l 模块化设计，扩充性佳
l 24/7全天候监控光缆状态
l 近端及远程系统维护
l 完备的系统功能
l 系统稳定性高、维护容易
l AC & 双DC电源输入
l 准确的故障定位
l 缆线布线管理
l 在线(Live)及脱机(Dark)光纤监测
l 适用19”/21”/23”机架

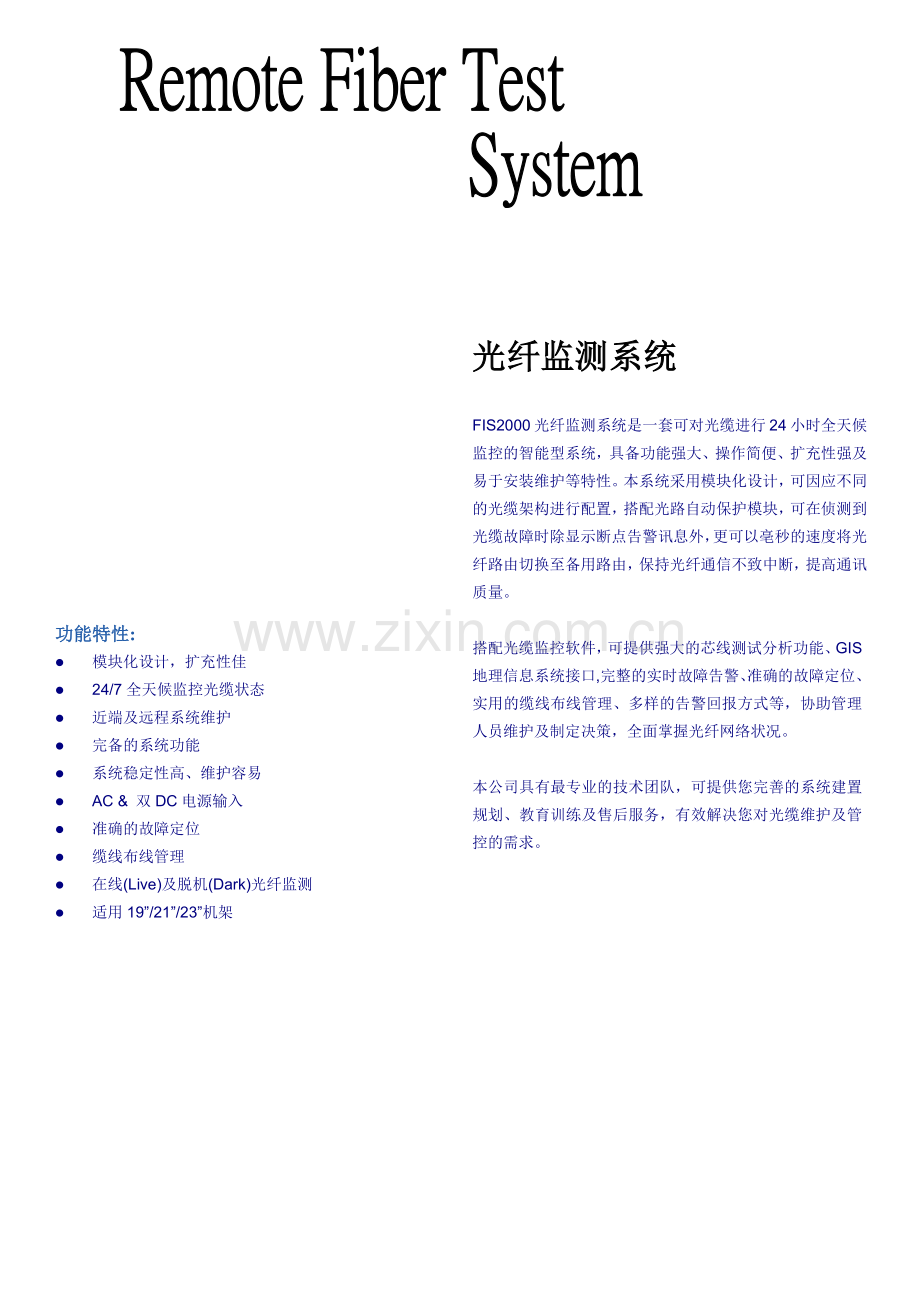

光纤监测系统
FIS2000光纤监测系统是一套可对光缆进行24小时全天候监控的智能型系统，具备功能强大、操作简便、扩充性强及易于安装维护等特性。本系统采用模块化设计，可因应不同的光缆架构进行配置，搭配光路自动保护模块，可在侦测到光缆故障时除显示断点告警讯息外，更可以亳秒的速度将光纤路由切换至备用路由，保持光纤通信不致中断，提高通讯质量。
搭配光缆监控软件，可提供强大的芯线测试分析功能、GIS地理信息系统接口, 完整的实时故障告警、准确的故障定位、实用的缆线布线管理、多样的告警回报方式等，协助管理人员维护及制定决策，全面掌握光纤网络状况。
本公司具有最专业的技术团队，可提供您完善的系统建置规划、教育训练及售后服务，有效解决您对光缆维护及管控的需求。
系统特色及效益
l 全球的网络查询功能
FIS2000光纤监测系统提供. Web查询功能，用户可在全球任一地方，透过浏览器(Browser)即可查询系统最新数据。
l 图形化操作接口
系统提供Windows图形窗口平台
l 告警管理
系统提供TCP/IP及PPP通讯协议，可支持PSTN、PSDN、DDN、SDH(E1/T1)等多种网络通讯方式。中央监测站(TSC)收到告警讯息可以透过电话、传真、E-mail和声光等多样告警方式通知相关人员。
l 准确的故障定位
当系统确认出高精度故障点距离后, 会根据光缆路由上的节点(如人孔, 电杆等)距离及光缆绕线余长, 辅以数学高阶算法缩减误差, 准确定位出故障点位于哪两个节点中间, 提供故障抢修最直接具体的讯息。
l GIS图资
搭配Cable Maps或GIS显示接口，可配合地理信息得到精确、可缩的定位与显示信息
l 前瞻的决策支持信息
提供芯线劣化分析、事件劣化分析、故障种类及原因统计等多项决策支持功能，让管理阶层提早预估问题光纤或故障原因，及早预防及改善，提升光纤传输质量
l 实用的缆线布线管理
各种缆线布线管理功能, 配合GIS地理信息系统, 提供维护人员一个实用的管理查询工具。另外，用户所需的系统数据亦可透过ODBC与大型数据库链接。
l 系统维护容易
能透过远程更新监控软件, 操作人员不需到现场更新, 有效节省时间及人力资源；而模块化的硬件设计使维护程序简单而容易。
l 强大的芯线测试功能
可提供两种测试架构及多项测试功能, 用户可依需要设置测试周期及测试参数, 对光纤网络进行全盘的检测及分析。
l 缆线防窃
可提供实时缆线问题告警，当缆线发生问题影响传输时，系统会实时发出告警讯息通知维护人员。
监测架构图
测试架构与测试模式
FIS2000提供四种测试架构：
1. 脱机监测(off-line testing)架构
2. 脱机实时告警监测(off-line real-time testing)架构
3. 在线监测(on-line testing)架构
4. 在线实时告警监测(on-line real-time testing)架构。
前两者监测备用光纤(dark fiber)，后两者监测使用中光纤(active fiber)。为改善光纤的通信质量及缩短光纤完修时间，本光缆自动监测系统具有实时告警（Real Time Alarm）的功能，即在光纤产生状况时，光缆自动监测系统可立即的反应并进行光纤量测，然后将量测数据以告警的方式通知管理及线路维修人员进行光纤修复作业。
产品介绍
中央监测站 TSC
(Test System Controller)
TSC是RFTS系统监控的数据汇集及分析中心，也是整个监控系统的管理中心。TSC中央监控站可管理及监控各个远程光缆监测器(RTU)。为方便维护人员操作，TSC亦可提供可携式监测台及机房监控台作为现场监控平台。每一台TSC均可监控RTU所监测的光纤状态、运作情况、指定测试及分析芯线，并可针对需要进行分析统计、修改系统设定等功能，此外在管理上亦可因应用户需要作不同的规划。
功能特性:
l 超强监测功能(周期测试/点名测试/
例行量测)
l GIS布线管理及精确的告警定位
l 多样的统计分析及测试报表
l 数据自动更新备份，可透过ODBC链接大型数据库
l 使用TCP/IP协议，支持LAN、 WAN、E1/T1、 SDH
l Windows图形操作接口，易于操控
l 远程更新及设定功能，维护简便
l 多重告警回报管道 (LAN/Cell phone/Fax/E-mail/SMS)
l 多层次监控管理架构
中央监测站TSC (FISware TSC)
工作终端机 WS
(Work Station)
WS工作终端机安装于各光缆维护作业相关单位，可经由网络与TSC联机，接收TSC所传送的数据；并在需要时，透过TSC下达执行光功率、光特性等测试指令。在RFTS中使用GIS，可以更容易地增加监控区域地理信息和缆线网络的丰富性，多样的接口表现和查询功能，并可更直接、更精确地表现监控的各类讯息。
功能特性:
l 快速定位故障点, 快速维修
l 多重告警回报/告警转发
l 光缆布线管理
l OTDR远程手动测试，Remote Control
l 24小时实时监测光功率
l 了解光纤网络质量.
l 降低光缆维护成本.
l 图形化接口与Web平台易于使用与操作.
工作终端机 WS( FISware WS)
监测机RTU
RTU远程光纤监测机，安装于机房之光缆(纤)监测设备，用以监测光纤之现况。可包含控制模块、光时域反射器模块、光信道选择模块、光源模块、光功率监测模块、光分波多任务模块、光滤波模块、光分歧模块、光路自动切换保护模块等(依照不同之监测架构选购)。
功能特性:
24小时自动侦测光纤的质量与性能; 自动告警检知及回报TSC ; 接受TSC命令测试光纤之光特性、光功率
状态指示; Watch Dog自动重新启动并修复RTU的错误; 外形轻巧，可安装于EIA-310机架(19吋 / 23吋)
模块式架构，具高弹性扩充能力
适用范围:
l OTDR 1550nm 35dB
l 电源: AC 110V~220V / DC 48V
l 17个插槽容量
l 监测距离可逹117km (脱机测式架构)
l Ethernet网络接口
(FIS2151XX) (FIS2153XX)
适用范围:
l OTDR 1550nm 40dB
l 电源: AC 110V~220V / DC 48V
l 17个插槽容量
l 监测距离可逹137km (脱机测式架构)
l Ethernet网络接口
适用范围:
l OTDR 1550nm 50dB
l 电源: AC 110V~220V / DC 48V
l 17个插槽容量
l 监测距离可逹177km (脱机测式架构)
l Ethernet网络接口
(FIS2156XX) (FIS2157XX)
适用范围:
l OTDR 1550nm 45dB
l 电源: AC 110V~220V / DC 48V
l 17个插槽容量
l 监测距离可逹157km (脱机测式架构)
l Ethernet网络接口
(FIS2161XX) (FIS2164XX)
适用范围:
l OTDR 1625nm 35dB
l 电源: AC 110V~220V / DC 48V
l 17个插槽容量
l 监测距离可逹94km (脱机测式架构)
l Ethernet网络接口
适用范围:
l OTDR 1625nm 41dB
l 电源: AC 110V~220V / DC 48V
l 17个插槽容量
l 监测距离可逹114km (脱机测式架构)
l Ethernet网络接口
(FIS2165XX) (FIS2166XX)
适用范围:
l OTDR 1625nm 45dB
l 电源: AC 110V~220V / DC 48V
l 17个插槽容量
l 监测距离可逹138km (脱机测式架构)
l Ethernet网络接口
适用范围:
l OTDR 1625nm 42.5dB
l 电源: AC 110V~220V / DC 48V
l 17个插槽容量
l 监测距离可逹119km (脱机测式架构)
l Ethernet网络接口
注1: 如需监测更长距离之光缆或客制RTU请与客服人员联系。
注2: XX表OCS通道数。
RTU遠端光纖監測機，安裝於機房之光纜(纖)監測設備，用以監測光纖之現況。可包含控制模組、光時域反射器模組、光通道選擇模組、光源模組、光功率監測模組、光分波多工模組、光濾波模組、光分歧模組、光路自動切換保護模組等(依照不同之監測架構選購)。
型號:
l FIS2204- 4 Channels
l FIS2208- 8 Channels
l FIS2212- 12 Channels
l FIS2224- 24 Channels
l FIS2236- 36 Channels
l FIS2248- 48Channels
光信道选择模块OCS
功能特性:
l 可使系统增加监测路由
l 适用于任何监测波长
l 适用于全部监测架构
l 数位式切换开关
受MCU模块所控制，依监测流程将待量测之光通道切换至所指定之监测光纤。若缺少OCS，则RTU将无法监测多条路由。
其他功能模块
光功率模块PMU
型号:
脱机实时监控架构使用
l FIS2311- 1Channel
l FIS2312- 2Channel
l FIS2314- 4Channel
在线实时监控架构使用
l FIS2321- 1Channel
l FIS2322- 2Channel
l FIS2324- 4Channel
功能特性:
l 适用于实时监控架构
l 适用于缆线防窃实时告警架构
l 模块化，可依需求扩充
随时接收监测光纤路由之光功率，为RTU之监测流程所控制，可接受光功率量测指令或发出光功率告警。
光源模块LSU
功能特性:
l 适用于实时监控架构
l 适用于缆线防窃实时告警架构
l 模块化，可依需求扩充
型号:
l FIS2431- 1310nm; 1 Port
l FIS2432- 1310nm; 2 Ports
l FIS2434- 1310nm; 4 Ports
l FIS2451- 1550nm; 1 Port
l FIS2452- 1550nm; 2 Ports
l FIS2454- 1550nm; 4 Ports
由主要光源、备援光源(选购)、光耦合器、光源分光器等组成，受MCU模块所控制，可由TSC遥控切换主要/备援光源，使用在脱机光功率实时监测架构中，提供给光功率模块监测光。
光分波多任务模块WDM
功能特性:
l 适用于实时监控架构
l 适用于缆线防窃实时告警架构
l 模块化，可依需求扩充
型号:
头端机房使用
l FIS253n
1310nm/1550nm; n为通道数=1, 2, 4
l FIS255n
1550nm/1625nm; n为通道数=1, 2, 4
l FIS256n
1310nm/1625nm; n为通道数=1, 2, 4
中继机房使用
l FIS257n
1310nm/1550nm; n为通道数=1, 2
l FIS258n
1550nm/1625nm; n为通道数=1, 2
l FIS259n
1310nm/1625nm; n为通道数=1, 2
系将OTDR测试波长（1550nm
或1625nm 波段）与光功率监测
波长（1310nm 或1550nm 波段）
同时耦合或分离至监测光纤路由之
光被动组件。
光滤波模块Filter
型号:
l FIS263n
1310nm低通; n为通道数=1, 2, 4
l FIS265n
1550nm低通; n为通道数=1, 2, 4
l FIS2630
1550nm高通; 通道数=1
l FIS2650
1625nm高通; 通道数=1
功能特性:
l 适用于全部监测架构
l 保护主动式模块
l 可过滤其余非所需之接收波长
l 模块化，可依需求扩充
系将光纤中非所需之光波长滤除之光被动组件。1550±20nm低通光滤波器可过濾 OTDR之 1625nm波长，以还原1310nm或 1550nm之单模光缆波长。
