连续梁资料表格.doc

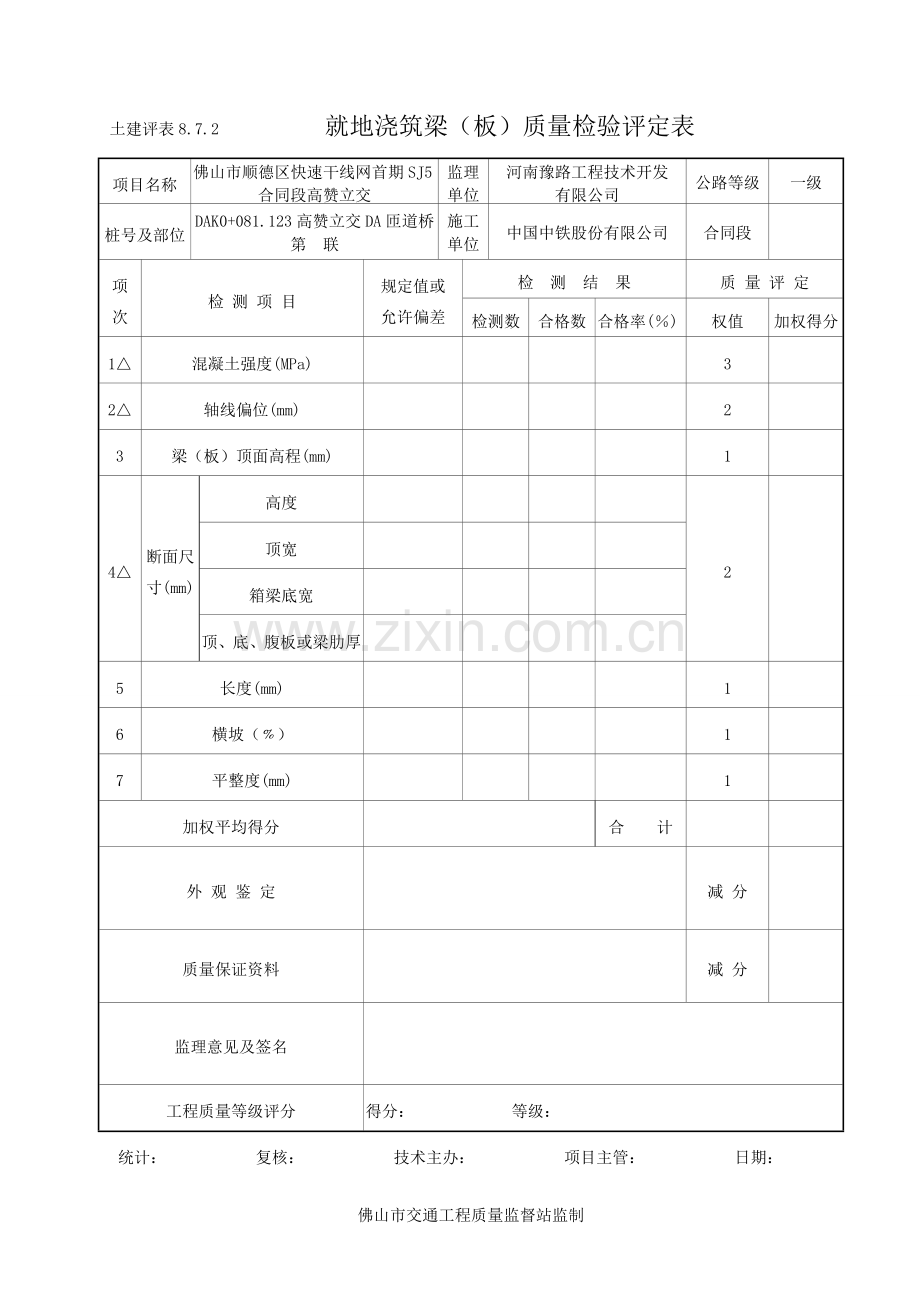

土建评表8.7.2 就地浇筑梁（板）质量检验评定表
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
监理单位
河南豫路工程技术开发 有限公司
公路等级
一级
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联
施工单位
中国中铁股份有限公司
合同段

项
次
检 测 项 目
规定值或
允许偏差
检 测 结 果
质 量 评 定
检测数
合格数
合格率(％)
权值
加权得分
1△
混凝土强度(MPa)

3

2△
轴线偏位(mm)

2

3
梁（板）顶面高程(mm)

1

4△
断面尺寸(mm)
高度

2

顶宽

箱梁底宽

顶、底、腹板或梁肋厚

5
长度(mm)

1

6
横坡（﹪）

1

7
平整度(mm)

1

加权平均得分

合 计

外 观 鉴 定

减 分

质量保证资料

减 分

监理意见及签名

工程质量等级评分
得分： 等级：
统计： 复核： 技术主办： 项目主管： 日期：
土建评表8.3.1-1 钢筋加工及安装质量检验评定表

项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
监理单位
河南豫路工程技术开发 有限公司
公路等级
一级
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
施工单位
中国中铁股份有限公司
合同段

项
次
检 测 项 目
规定值或
允许偏差
检 测 结 果
质 量 评 定
检测数
合格数
合格率(％)
权值
加权得分
1△
受力钢筋间距(mm)
两排以上排距
±5

3

同排
梁、板、拱肋
±10

基础、锚碇、墩台、柱柱
±20

灌注桩
±20

2
箍筋、横向水平钢筋、螺旋筋
间距(mm)
±10

2

±10

3
钢筋骨架尺寸(mm)
长
±10

1

宽、高或直径
±5

4
弯起钢筋位置(mm)
±20

2

5△
保护层厚度(mm)
柱、梁、拱肋
±5

3

基础、锚碇、墩台
±10

板
±3

加权平均得分

合 计

外 观 鉴 定

减 分

质量保证资料

减 分

监理意见及签名

工程质量等级评分
得分： 等级：
统计： 复核： 技术主办： 项目主管： 日期：
土建评表8.3.1-2 钢筋网质量检验评定表

项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
监理单位
河南豫路工程技术开发 有限公司
公路等级
一级
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
施工单位
中国中铁股份有限公司
合同段

项
次
检 测 项 目
规定值或
允许偏差
检 测 结 果
质 量 评 定
检测数
合格数
合格率(％)
权值
加权得分
1
网的长、宽(mm)
±10

1

2
网眼尺寸(mm)
±10

1

3
对角线差(mm)
15

1

4

5

6

7

8

9

10

加权平均得分

合 计

外 观 鉴 定

减 分

质量保证资料

减 分

监理意见及签名

工程质量等级评分
得分： 等级：
统计： 复核： 技术主办： 项目主管： 日期：
土建评表8.3.2-3 后张法质量检验评定表

项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
监理单位
河南豫路工程技术开发 有限公司
公路等级
一级
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
施工单位
中国中铁股份有限公司
合同段

项
次
检 测 项 目
规定值或
允许偏差
检 测 结 果
质 量 评 定
检测数
合格数
合格率(％)
权值
加权得分
1
管道坐标
（mm）
梁长方向

1

梁高方向
2
管道间距
（mm）
同 排

1

上下层
3△
张拉应力值

4

4△
张拉伸长率

3

5
断丝滑丝数
钢束

3

钢筋

6

7

8

9

加权平均得分

合 计

外 观 鉴 定

减 分

质量保证资料

减 分

监理意见及签名

工程质量等级评分
得分： 等级：
统计： 复核： 技术主办： 项目主管： 日期：
试验表72 大面积平整度检测记录表
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交　
分项工程

合同段

施工单位
中国中铁股份有限公司　
检测范围

公路等级
一级　
监理单位
河南豫路工程技术开发有限公司　
天气

检测依据
JTGF80/1-2004　
检测单位
中国中铁股份有限公司　
层 位

检测日期

起讫桩号
实 测 值 （mm）
备注
1
2
3
4
5

检测点数

标准值

合格点数

合格率

自检意见

监理意见

检测

记录

计算

复核

质检
负责人

项目
主管

施检表51 高大模板检查验收表
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
施工单位
中国中铁股份有限公司
合同段

工程部位（或桩号）

监理单位
河南豫路工程技术开发有限公司
公路等级
一级
结构型式

序号
检查项目
内容标准
检查结果
一
总体方案
内容：模板及其支撑系统的设计计算、搭设和拆除、混凝土浇筑方法和浇筑过程观测及安全控制要求等方面内容。
审批：技术方案必须经企业的技术和安全负责人审批签字并加盖企业技术和安全部门的公章后，报总监办批准后方可实施。

二
技术方案
1、计算书：计算书应包括施工荷载计算，模板及其支撑系统的强度、刚度、稳定性、抗倾覆等方面的验算，支承层承载的验算；应考虑各种影响模板稳定的因素，如风力、碰撞力等，并根据模板的自身稳定性，合理配置辅助稳定设施，抗倾覆系数不得小于2。 对已重复使用多次的模板、支撑材料，应作必要的强度测试，技术方案应以材料强度实测值作为计算依据。
2、技术方案应有支撑平面布置图、模板及其支撑的立面图和剖面图、节点大样等施工图。

三
支撑系统
1、高支模立柱4.5米以下部分，应设置不少于两道的纵横水平拉杆； 立柱4.5米以上部分每增高1.5米应相应加设一道水平拉杆。
2、剪刀撑应纵横设置，且不少于两道，其间距不得超过6.5米；支撑主梁的立柱必须设置剪刀撑。
3、模板底部必须保证有足够的支撑能力，且要求固定牢固。当采用缆风绳时，要求角度布置合理，立柱和墩高于5米时，必须设置多层缆风绳。除设置缆风绳外，应设置接地的支撑系统。
4、对于特殊的工程结构，当模板面非水平面或施工荷载不均衡时，应按整体稳定性和抗倾覆能力计算确定水平拉杆、剪刀撑的设置。

四
地面基础
支模立柱基础必须坚固，按设计计算要求严格控制支架沉降量。 立柱的支承面是泥土地面时，应采取排水措施，并应在平整、夯实后加设满足承载办要求的垫块支承立柱。

五
混凝土浇注
1、混凝土每节段浇注高度不大于5米；
2、混凝土浇筑过程中，操作工人必须按有关规定配备安全绳索等保护设施。

六
材质
1、高支模应采用钢支撑作立柱不得使用竹木作立柱，不得使用严重锈蚀变形、断裂、脱焊、螺栓松动的钢支撑材料搭设支撑。
2、立柱模板配置的各种螺栓连接件应符合《组合钢模板技术规范》（GB50214-2001）等国家现行有关标准。焊接应符合《建筑钢结构焊接技术规程》（JGJ81-2002）规定，不得有漏焊、焊穿、裂纹等缺陷。
3、模板成品必须经项目部和驻地办检验合格，检验标准详见《公路桥函施工技术规范》（JTJ041-2000）表9.6.1要求，并填写验收报告。未经检验或检验不合格的模板不得用于现场。

七
作业环境
1、高支模施工现场应搭设工作梯，作业人员不得从支撑系统上下；
2、支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底 下，并由安全员在现场监护。

八
监控
混凝土浇筑时，施工单位应派安全员专职观察模板及其支撑系统的变形情况，发现异常现象时应立即暂停施工，迅速疏散人员，待排除险情 并经施工现场安全责任人检查同意后方可复工。

验收意见：

年　　月　　日
签名
施工单位
搭设班长
（签名）
施工员
（签名）
质安员
（签名）
技术负责人
（签名）
监理单位
现场监理工程师
（签名）
专业桥梁工程师
（签名）
总监（或总监代表）
（签名）
备注：1、高大模板工程是指水平混凝土构件模板支撑系统高度大于或等于4.5m，或跨度超过18m，施工总荷载大于10kN/m2或集中线荷载大于15kN/m的模板支撑系统。2、其它事宜详见《关于认真吸取深圳和高明桥墩模板爆裂事故教训立即开展施工质量安全隐患排查的紧急通知》（[2008]31号）附件3的相关要求执行。
施检表59 封端检查记录表
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
施工单位
中国中铁股份有限公司
合同段

分项工程名称

监理单位
河南豫路工程技术开发有限公司
公路等级
一级
大梁编号

端 头

封 端 日 期
年 月 日
年 月 日
端 头

钢 筋
数 量

位 置

保护层

支模尺寸偏差情况

混凝土配合比

坍落度(cm)

蜂窝、麻面、空洞、
掉角等质量缺陷及
处理情况记录

备 注

自检
意见

监理
意见

检测

施工员

记录

技术
主办

项目
主管

检测
日期

监试验表72 大面积平整度检测记录表（监理抽检）
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交　
分项工程
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁　
合同段

施工单位
中国中铁股份有限公司　
检测范围

公路等级
一级　
监理单位
河南豫路工程技术开发有限公司　
天气

检测依据
JTGF80/1-2004　
层 位

检测日期

起讫桩号
实 测 值 （mm）
备注
1
2
3
4
5

检测点数

标准值

合格点数

合格率

监理意见

检测

复核

日期

佛山市交通工程质量监督站监制
土建检表8.7.2 就地浇筑梁(板)质量检验报告单
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联
合同段

施工日期

施工单位
中国中铁股份有限公司
监理单位
河南豫路工程技术开发有限公司
公路等级
一级
检测日期

项
次
检测项目
单
位
规定值或
允许偏差
检 测 值
1△
砼强度
MPa
50

2△
轴线偏位
mm
10

3
梁（板）顶面高程
mm
±10

4△
断面尺寸
高度
mm
+5，-10

顶宽
mm
±30

箱梁底宽
mm
±20

顶、底、腹板或梁肋厚
mm
+10，-0

5
长度
mm
+5，-10

6
横坡
%
±0.15

7
平整度
mm
8

外观检查

自检意见

签名： 日期：
监理意见

签名： 日期：
检测： 复核： 施工员： 质检负责人： 技术主办： 项目主管： 日期：

监土建检表8.7.2 就地浇筑梁(板)质量检验报告单（监理抽检）
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
合同段

施工日期

施工单位
中国中铁股份有限公司
监理单位
河南豫路工程技术开发有限公司
公路等级
一级
检测日期

项
次
检测项目
单
位
规定值或
允许偏差
检 测 值
1△
砼强度
MPa
50

2△
轴线偏位
mm
10

3
梁（板）顶面高程
mm
±10

4△
断面尺寸
高度
mm
+5，-10

顶宽
mm
±30

箱梁底宽
mm
±20

顶、底、腹板或梁肋厚
mm
+10，-0

5
长度
mm
+5，-10

6
横坡
%
±0.15

7
平整度
mm
8

外观检查

监理意见

签名： 日期：
现场监理： 监理工程师： 日期：

土建检表8.3.1-1 钢筋加工及安装质量检验报告单
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
合同段

施工日期

施工单位
中国中铁股份有限公司
监理单位
河南豫路工程技术开发有限公司
公路等级
一级
检测日期

项
次
检 测 项 目
单
位
规定值或
允许偏差
检 测 值
1△
受力
钢筋
间距
两排以上排距
mm

见附表1
同排
梁、板、拱助
mm

基础、锚碇、墩台、柱
mm

灌注桩
mm

2
箍筋、横向水平钢筋、螺旋筋间距
mm

见附表2
3
钢筋骨架
尺寸
长
mm

见附表2
宽、高或直径
mm

见附表2
4
弯起钢筋位置
mm

5△
保护
层厚度
柱、梁、拱肋
mm

基础、锚碇、墩台
mm

板
mm

外观检查

自检意见

签名： 日期：
监理意见

签名： 日期：
检测： 复核： 施工员： 质检负责人： 技术主办： 项目主管： 日期：

土建检表8.3.1-1 钢筋加工及安装质量检验报告单（附表1）
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
合同段

施工日期

施工单位
中国中铁股份有限公司
监理单位
河南豫路工程技术开发有限公司
公路等级
一级
检测日期

项
次
检 测 项 目
单
位
规定值或
允许偏差
检 测 值
1△
受力
钢筋
间距
两排以上排距
mm

同排
梁、板、拱助
mm

外观检查

自检意见

签名： 日期：
监理意见

签名： 日期：
检测： 复核： 施工员： 质检负责人： 技术主办： 项目主管： 日期：
土建检表8.3.1-1 钢筋加工及安装质量检验报告单（附表2）
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
合同段

施工日期

施工单位
中国中铁股份有限公司
监理单位
河南豫路工程技术开发有限公司
公路等级
一级
检测日期

项
次
检 测 项 目
单
位
规定值或
允许偏差
检 测 值
2
箍筋、横向水平钢筋、螺旋筋间距
mm

3
钢筋骨架 尺寸
长
mm

宽、高或直径
mm

外观检查

自检意见

签名： 日期：
监理意见

签名： 日期：
检测： 复核： 施工员： 质检负责人： 技术主办： 项目主管： 日期：

土建检表8.3.1-1 钢筋加工及安装质量检验报告单
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
合同段

施工日期

施工单位
中国中铁股份有限公司
监理单位
河南豫路工程技术开发有限公司
公路等级
一级
检测日期

项
次
检 测 项 目
单
位
规定值或
允许偏差
检 测 值
1△
受力
钢筋
间距
两排以上排距
mm

同排
梁、板、拱助
mm

基础、锚碇、墩台、柱
mm

灌注桩
mm

2
箍筋、横向水平钢筋、螺旋筋间距
mm

3
钢筋骨架
尺寸
长
mm

宽、高或直径
mm

4
弯起钢筋位置
mm

5△
保护
层厚度
柱、梁、拱肋
mm

基础、锚碇、墩台
mm

板
mm

外观检查

自检意见

签名： 日期：
监理意见

签名： 日期：
检测： 复核： 施工员： 质检负责人： 技术主办： 项目主管： 日期：

土建检表8.3.1-2 钢筋网质量检验报告单
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
合同段

施工日期

施工单位
中国中铁股份有限公司
监理单位
河南豫路工程技术开发有限公司
公路等级
一级
检测日期

项
次
检 测 项 目
单
位
规定值或
允许偏差
检 测 值
1
网的长、宽
mm

2
网眼尺寸
mm

3
对角线差
mm

外观检查

自检意见

签名： 日期：
监理意见

签名： 日期：
检测： 复核： 施工员： 质检负责人： 技术主办： 项目主管： 日期：
施检表55 预应力 (后张法) 管道检查记录表
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
施工单位
中国中铁股份有限公司
监理单位
河南豫路工程技术开发有限公司
合同段

公路等级
一级
单项工程名称
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
构件编号

检测日期

钢束
编号

检测项目

允许
偏差
（mm）
检 测 值 (mm)
说明
左端面
（ m）
1/4截面
（ m）
1/2截面
（ m）
3/4截面
（ m）
右端面
（ m）
左弯起点
（ m）
右弯起点
（ m）
任抽点
（ m）
任抽点
（ m）
任抽点
（ m）

管坐标(梁长/梁高)

管间距(同排/上下层)

管坐标(梁长/梁高)

管间距(同排/上下层)

管坐标(梁长/梁高)

管间距(同排/上下层)

管坐标(梁长/梁高)

管间距(同排/上下层)

管道安装牢固，接头密合，弯曲圆顺情况

锚垫板平面与孔道轴线垂直情况

锚具规格质量及固定情况

自检
意见

监理
意见

检测： 复核： 施工员： 质检负责人： 技术主办： 项目主管： 日期：

土建检表8.3.2-3 后张法质量检验报告单
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
合同段

施工日期

施工单位
中国中铁股份有限公司
监理单位
河南豫路工程技术开发有限公司
公路等级
一级
检测日期

项
次
检测项目
单
位
规定值或
允许偏差
检 测 值
1
管道
坐标
梁长方向
Mm

梁高方向
Mm

2
管道
间距
同排
Mm

上下层
Mm

3△
张拉应力值
Kn

4△
张拉伸长率
%

5
断丝
滑丝数
钢束
根

钢筋
根

外观检查

自检意见

签名： 日期：
监理意见

签名： 日期：
检测： 复核： 施工员： 质检负责人： 技术主办： 项目主管： 日期：

土建检表8.3.2-3 后张法质量检验报告单（监理抽检）
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交
桩号及部位
DAK0+081.123高赞立交DA匝道桥 第 联第 段现浇箱梁
合同段

施工日期

施工单位
中国中铁股份有限公司
监理单位
河南豫路工程技术开发有限公司
公路等级
一级
检测日期

项
次
检测项目
单
位
规定值或
允许偏差
检 测 值
1
管道
坐标
梁长方向
mm

梁高方向
mm

2
管道
间距
同排
mm

上下层
Mm

3△
张拉应力值
kN

4△
张拉伸长率
%

5
断丝
滑丝数
钢束
根

钢筋
根

外观检查

监理意见

签名： 日期：
现场监理： 监理工程师： 日期：
试验表85 高程及横坡度试验记录表
第 页 共 页
项目名称
佛山市顺德区快速干线网首期SJ5合同段高赞立交　
分项工程

合同段

检测依据
JTGF80/1-2004　
施工单位
中国中铁股份有限公司　
监理单位
河南豫路工程技术开发有限公司　
检测单位
中国中铁股份有限公司　
公路等级
一级　
水准点编号及位置

水准点高程
（mm）
天气

仪器产地及型号

桩号
实测高程（mm）
设计高程（mm）
高程偏差（mm）
水平距离（mm）
左幅横坡度（％）
右幅横坡度（％）
左
中
右
左
中
右
