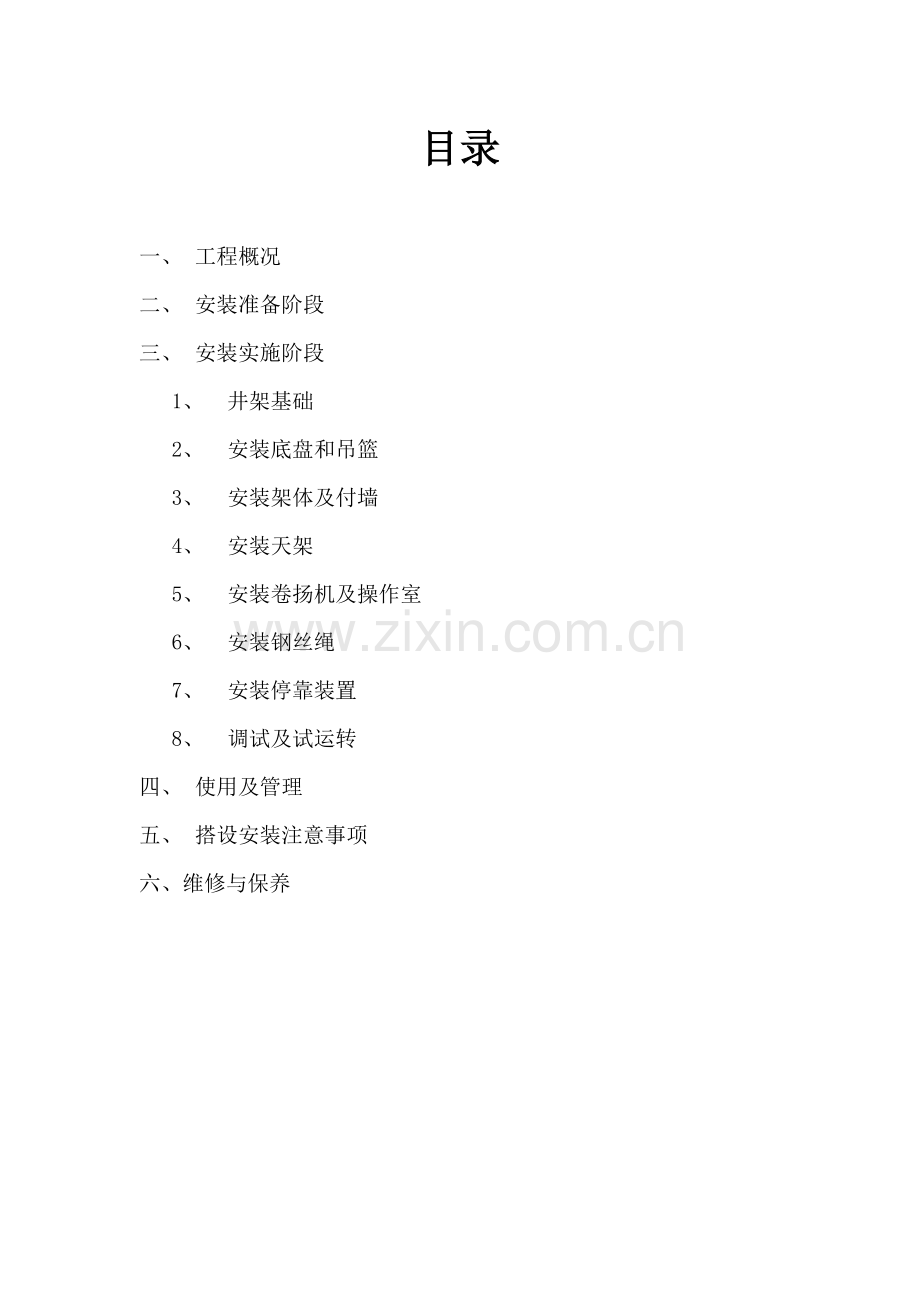

目录

一、 工程概况
二、 安装准备阶段
三、 安装实施阶段
1、 井架基础
2、 安装底盘和吊篮
3、 安装架体及付墙
4、 安装天架
5、 安装卷扬机及操作室
6、 安装钢丝绳
7、 安装停靠装置
8、 调试及试运转
四、 使用及管理
五、 搭设安装注意事项
六、维修与保养

施工升降机装拆方案

一、 工程概况说明及编制说明
淮安绿地世纪城工程位于翔宇大道东侧，由别墅、小高层、高层及办公楼组成， 由上海绿地集团淮安置业房地产开发有限公司投资兴建，由江苏金丰华工程监理咨询有限公司监理，由上海绿地建筑工程有限公司总承包，
井架型号及生产厂家：本工程垂直运输采用了嘉兴华东建设机械有限公司生产普通行2*2.3*27m角铁井架，用于物料垂直运输的专用设备，在施工现场宜用最广泛的井架提升机等，编制依据：根据龙门架及井架物料提升机安全技术规范和JGJ88—92和建筑施工安全检查标准，JGJ59—99，另根据施工现场和本单位实际情况编制。售楼处垂直高度15米，施工时井架的搭设高度在21米左右即可满足施工需要，因售楼处工程完工时间为五月分故施工升降机安装拆时间为四月到五月底，施工时间二个月。
二、 安装准备阶段
1、 根据结构特点采购符合使用要求的机械及相配套电器设备。
2、 组织有关施工、安装人员熟悉了解方案、使用说明书 及现有相应的安全施规范。进行工作前的安全任务书技术交底。
3、 对安装人员所使用的各种机具、辅助工具及各种用品进行认真的检查，不合格的严禁使用，以免带来安全隐患。
4、 清理现场，扫除场内道路上的障碍物，保证具有足够的安全作业区。
三、 安全实施阶段
1、 升降机基础
1） 根据现场选定的位置，对升降机的安装基础进行处理，开挖基础并夯实。
2） 在经夯实，基础内配置∮12a200层双向后浇捣C30砼厚200㎜，具体见附图。
3） 在基础四周开挖300宽排水沟与脚手架下明沟连同排水，底盘中间预设ф50排水管，用以排除盘中间积水。

2、安装底盘及吊篮。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1） 为了确保地埋螺栓的位置正确，底盘安装在砼浇捣前进行，首先把地埋螺栓固定在底盘相应的位置，然后用粗钢筋固定底盘水平位置及标高，保证升降机安装好后的垂直度在千分之一以内。
2） 以一组脚手管或50*50*5角钢，夯入地内2.50米，并用导线与架体连接，进行避雷接地。具体操作见避雷接地规范要求。
3） 将吊篮安装于底盘中间，并检查进料口方向是否正确。
2、 安装架体及附墙
1） 在底盘上安装四根冲天竖柱，应取二长二短，长短应对角安装，在短竖撑上装两块大连板，长竖撑上装两块连接板。
2） 对准卷扬机方向，并借用大连板将地滑轮装在底盘上。
3） 装四根平撑，再装四根斜撑，装螺栓并使螺栓呈放松状，下去再紧固下节所有螺栓，以利校正和安装，依次循环，直至完成。
4） 再安装好第一节后，把道轨安装在有孔的平撑上并紧固，依次循环，直至完成。
5） 安装再上面的竖撑时，把二短竖撑装上去，然后顶角撑板，装上平撑，装上顶斜撑，紧固螺栓。
6） 在架体安装至离地6米左右标高位置时，开始架设附墙，以上部分每层4.5米设一道共三道拉结。安装必须位置正确，牢固有效。以确保架体稳定。附墙安装具体见附图。
4、安装天梁
将天梁按架体的对角方向安装在井字架最上端，将靠近天梁外端的滑轮一端伸出架体，并同地滑轮位置保持一致。天梁中间的滑轮置于井架对角方。
5、 安装卷扬机及操作室
卷扬机安装基础必须坚实，并稍高于周围地坪，以利于排水，卷扬机固定必须牢固可靠。安装的卷扬机必须有上下高度限位器，装好后，应进行空运行检查（正、反转），确认其符合规定要求。
操作室安装离地300MM左右，安装位置必须通视底层及所有楼层进出料口。电器操作箱采用符合国家及上海地方标准的专用箱，装有楼层停靠指示，对讲系统等等设备。操作室制作具体见附图。
6、 安装钢丝绳
将钢丝绳穿入地滑轮，然后在架体外侧将钢丝绳向上；拉倒天梁处，穿入天梁上的两个滑轮，从天梁中间一个滑轮把钢丝绳放下，至架体内的吊篮处，固定在靠近天梁中间的一个滑轮的横轴上，用至少三个绳卡固定，绳卡的规格应同钢丝绳匹配。穿绳见附图。
7、 安装停靠装置及进料口安全门
停靠装置安装在吊篮两侧，同进料口门连动。安全门安装在进料口方向，利用大小连接板将安全轨道及安全门固定在架体上。然后穿好钢丝绳，绳两头分别固定在安全门及开门横梁上，并使两根钢丝绳的张力基本一致，最后向下；拉动开门横梁，把横梁的挡块置于吊篮下部，使吊篮将开门横梁压住。
8、 调试及调运转
1） 断绳保护器的调试及安装
断绳保护器安装在吊篮两侧，同轨道做相对运行。保护器的常开负限位200kg（即吊篮自重必须达到200kg,吊篮方能正常升降）。检测时开动卷扬机离地300MM处，调整骑马螺丝上螺母位置，使吊篮与拉板接触，齿轮与道轨的间隙保持在3—5MM之间。
2） 安装门调试
开动卷扬机将吊篮向上提升至安全门关闭，吊篮底部脱离安全门横梁挡块，开动卷扬机放下吊篮，吊篮底压住开门横梁挡块，安全门向上自动提升，如此反复三次以上，做到安全门开、闭自如，无卡住现象，牵引钢丝绳在滑轮内运转灵活，并与其他构件无任何摩擦。
3） 起重量限制器的调试
该装置同地滑轮设计在一起，当吊篮中荷载超过设计允许值时，卷扬机会自动关机。调试时，在吊篮内配置额重，开动卷扬机，将吊篮提升至离地200MM左右，调整限位器螺杆上的锥性螺母，使螺母斜面碰到限位开关的触头至限位开关动作。此时卷扬机上升动作停止，只能下降。放下吊篮再开动卷扬机试验，机子无法开动，搬掉少量配件，开动时吊篮能升降自如。如此反复三次以上，做到起重量限位能正常动作。
4） 出料安全门停靠装置调试
当吊篮上升至接货平台附近，停靠挡杆此时应处于水平撑上端130MM处，打开出料安全门，停靠挡杆利用出料门连动作用伸平，卷扬机下降安全停靠。关上安全出料门，开动卷扬机，使吊篮上升至停靠装置落下，此时吊篮可安全升降。如此重复三次以上，做到停靠装置所有动作联贯灵活，停靠挡杆伸平落。无移位和变形。

5） 钢丝绳过路保护的检查
为有效防止钢丝绳脱槽，再各滑轮组上设计安装钢丝绳过路保护，要求保护挡块离滑之间的间隙小于钢丝绳直径的20%。
6） 试运转
吊篮内放置额定配重，再全程直升高度内反复升降吊篮三次以上，做到架体结构无永久变形和摇晃（目测），各滑轮组运转灵活，所有紧固件无松动现象，吊篮在滑道内无异常声响，各安全装置动作正常。

规格
尺寸
（mm）
代号
1.6m×2m
1.6m×2m
2m×2m
L
2600
2600
2900
H
2200
2600
2600
M
2116
2116
2416
N
1520
1920
1920
图3-1 井架底盘混凝土基础示意图

1—底盘；2—出料口安全门；3—进料口安全门；
4—停层锁；5—防附装置
图3-3 吊盘安装示意图

图4-7 井架钢底盘与地脚螺栓连接示意图 图4-8 吊盘安装示意图
１—钢底盘；２—地脚螺栓；３—螺母Ｍ２０；４—垫圈
图3-2 井架钢底盘与地脚螺栓连接示意图
１—钢底盘；２—地脚螺栓；３—螺母Ｍ２０；４—垫圈 １—底盘；２—出料口安全门；３—进料口安全门；
４—停层锁；５—防附装置

1—底盘；2—起重量限制器；3—导轨；4—安全门；
5—大连接板；6—斜撑；7—小连接板；8—平撑；
9—摇臂；10—吊笼；11—天梁；12—通往卷扬机
图3-5 井架总体安装示意图

1—长立杆；2—短立杆；3—大连接板；4—小连接板
图3-4 底盘安装图

1－吊篮底部导向滑轮；2－防坠装置上的导向滑轮；
3－中间有孔的水平腹杆；4－导轨
图3-6 导向滑轮、水平腹杆及导轨示意图

1－天梁； 2－井架架体
图3-7 天梁与井架架体关系图

图3-8 钢丝绳穿绳示意图

四、 使用及管理
升降机在使用前必须组织有关人员，按规范、方案、使用说明书及各种使用材料的质保单进行检查，验收符合要求后，方可使用，在每天使用材料的质保单进行检查，确认设备正常后方可投入工作，在使用中使用后各过程及时掌握情况，并做好记录。在施工阶段组织验收人员每月一次对机械设备进行定期检查，确保使用。
五、搭拆安全注意事项
1、安装时现场设立总指挥，进行统一安排调度，对作业人员做好安全技术交底，并有安全员在场监护。
2、机搭拆时施工区域必须做好隔离措施，设立警戒标志，指定专人进行了望。
3、安装作业人员必须严格遵守建筑机械安装、使用安全技术规程有关规定及工作程序进行作业。
3、 搭拆工作必须由经安全教育人员持证上岗，凡有高血压，心脏病者严禁作业。
5工作必须戴好安全帽，系好安全带，工具、零配件要放入工具袋中，穿防滑鞋工作，袖口、裤口要扎紧。
6、 器设备安装必须由专业电工操作、调试，严禁非电工擅自私拉乱接。
7、 操作用脚手板必须经过严格挑选，必须有足够的宽度、长度、牢度，严禁使用霉变、白蚀、有损伤及节疤的木材做脚手板。
架体搭拆时构件垂直允运输，必须采用安全有效的吊装措施，严禁上下乱抛物。搭拆使用的物件必须堆放整齐。
六、维修与保养
1、经试运行正常后才能投入工作；
2、升降机安装人员，应按高处作业人员要求，经过培训持证上岗；
3、安装时，必须系好安全带，戴好安全帽；
4、司机应对各传动机构和安全门轨道，主导轨等定期注汕，一般每月一次；
5、保持钢丝绳在卷筒上排列整齐；
6、维修保养时，应将所有控制开关扳至零位，切断主电源，并在闸箱处挂“禁止合闸”标志，必须时应设专人监护；
7、更换零部件时，零部件必须与原部件的材质性能相同，并应符合设计与制造标准；
8、维护主要结构所用焊条及焊缝质量，均应符合原设计要求；
9、维护和保养井架架体顶部时，应搭设上人平台，并应符合高处作业要求；
10、升降机和卷扬机以及附墙等应由设备部门统一管理，不得分管；
11、金属结构摆放时，应放在木垫上，任室外存放，要有防雨及排水措施。电气、仪表及易损件的存放，应注意防震、防潮；
12、运输升降机各部件时，装车应垫平，避免磕碰。
