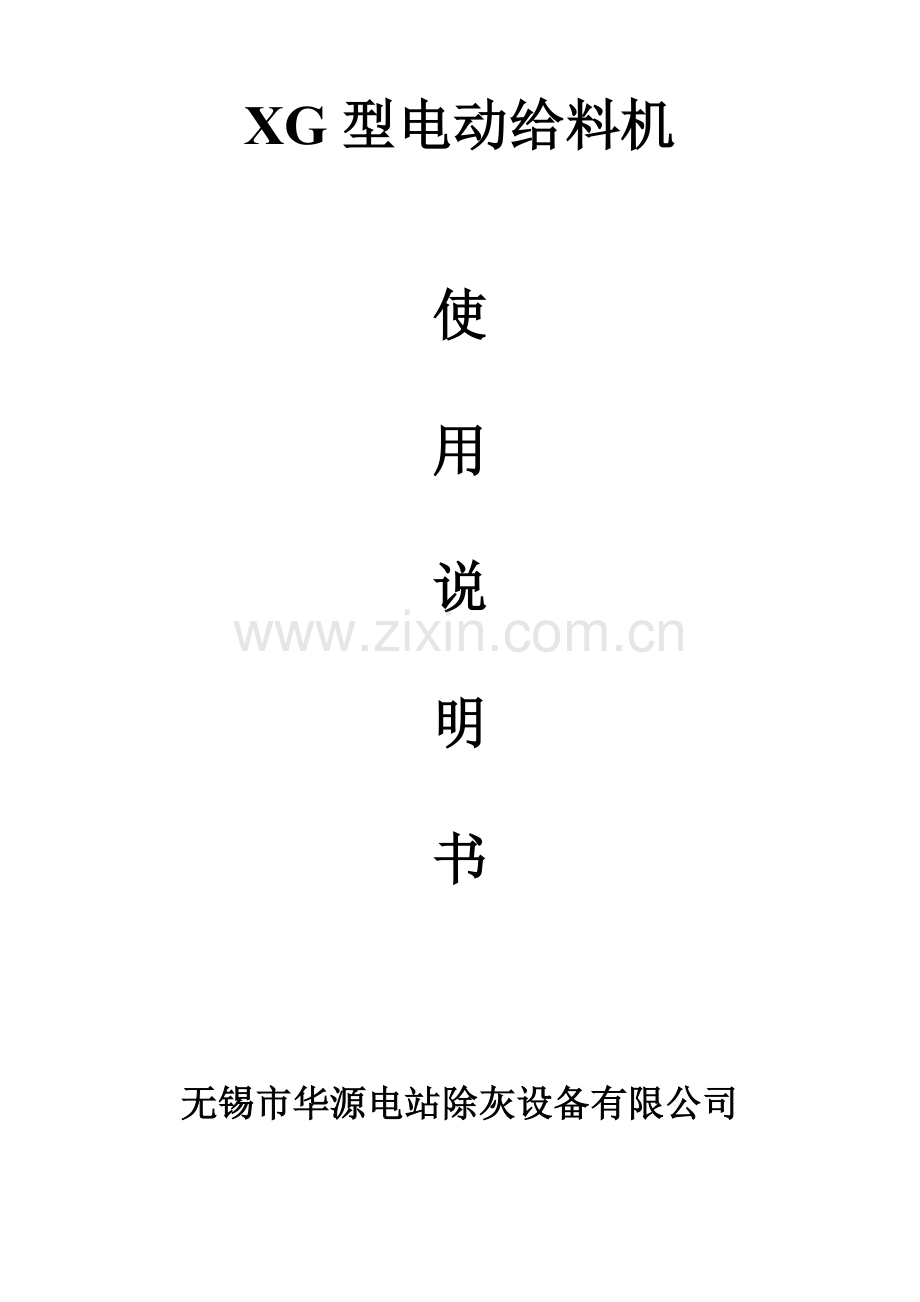

XG型电动给料机

使

用

说

明

书

无锡市华源电站除灰设备有限公司

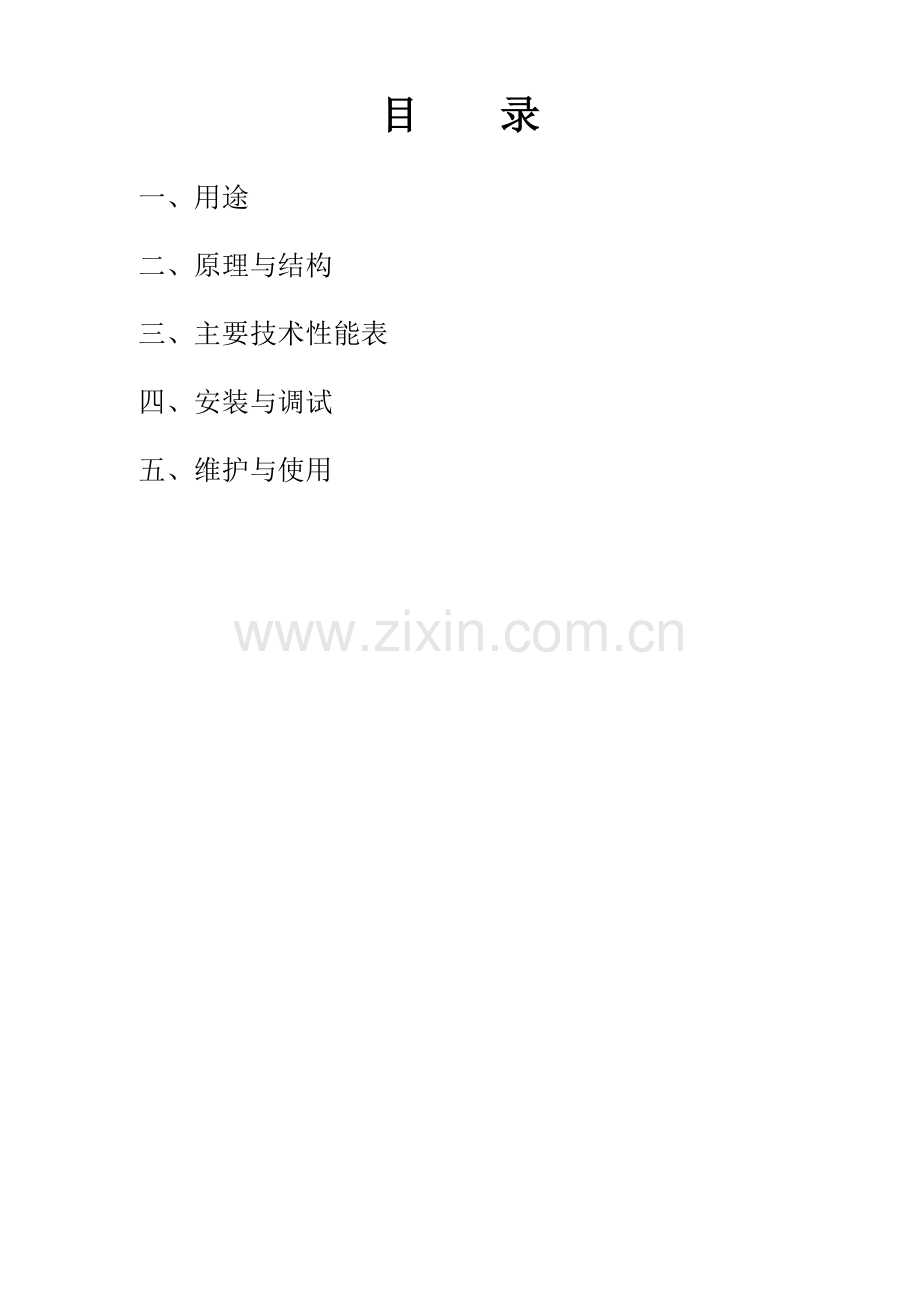

目 录

一、用途

二、原理与结构

三、主要技术性能表

四、安装与调试

五、维护与使用

一、用途
XG型电动给料机亦称电动锁气机，回转阀。可用于火电厂、化工厂、水泥厂、粮食等部门输送系统中作锁气，均匀定量给料之用。在火电厂主要按装于灰库、省煤器、空气预热器等灰斗下。

二、原理与结构
XG型电动给料机，其工作过程是由带有若干叶片的转子在机壳内旋转，物料从上部集灰斗或料仓下落到叶片之间，然后随叶片转至下端，使物料排出，实现定量给料。
电动给料机由如下主要构件组成：（结构见附图）
1、轴承端盖 2、填料压盖 3、驱动部件 4、叶轮
5、主轴组件 6、机壳 7、链轮、链条 8、安全螺栓

三、主要技术性能表
规 格
XG-5
XG-7.5
XG-10
XG-20
XG-40
容积效率
0.75-0.85
出力(t/h)
5
7.5
10
20
40
电机型号
Y802-4
Y90S-4
Y100L1-4
功率(Kw)
0.75
1.1
1.1
1.1
2.2
规 格
XG-60
XG-80
XG-100
XG-160
XG-200
容积效率
0.75-0.85
出力(t/h)
60
80
100
150-200
250
电机型号
Y100L1-4
Y100L2-4
Y112M-4
Y132M-4
Y132M-4
功率(Kw)
2.2
3
3
4
5.5
外形尺寸参数见附图

四、安装与调试
1、安装时在给料机进料口加设清除杂物用的过滤网，避免运行时杂物卡入机
壳与转子之间，损坏给料机主要部件或驱动装置。
2、安装时应在给料机上下结合面加设密封层填片，且拧紧上下联接螺栓，防
止给料机结合面泄漏，产生飞灰，跑灰现象。
3、安装完毕后，需检查链条紧松程度，可利用减速机连接螺栓给于调整；亦
可在减速机底脚处加设垫片来调整。
4、设备投运前，应检查叶轮转动情况：手盘轻巧灵活后才允许接通电源进行
空负载运行，注意各运转部件之情况及轴承温升，正常后进入带负荷试运
行。试运行时间不得少于72小时。
5、合理调整填料箱压盖螺栓的松紧，以防止飞灰，跑灰或轴负载过大。

五、维护与使用
1、设备两轴承处油杯应每班加黄油一次。
2、摆线针轮减速机应遵说明书要求进行定期加油。
3、定期用油漆刷子将润滑剂加在链条和链环之间（润滑油可用20#机油）。
4、减速机出轴端小链轮处安全螺栓如被切断，应迅速切断电源，排除故障，
并更换安全螺栓。
5、在进行给料机内部零件的检查、拆装工作前，应切断电源。
6、在检修给料机内部零件时，先拧掉端盖上联接螺栓，再利用两端盖上的装
拆螺孔进行装卸，以免损坏机件。
7、每次拆开转子检修，重新装配时应注意转子叶轮与两端面盖间的间隙，调
正至轴向间隙0.5~1.0mm，然后在两面端盖法兰间加入密封调整垫片，拧
紧联接螺栓。
