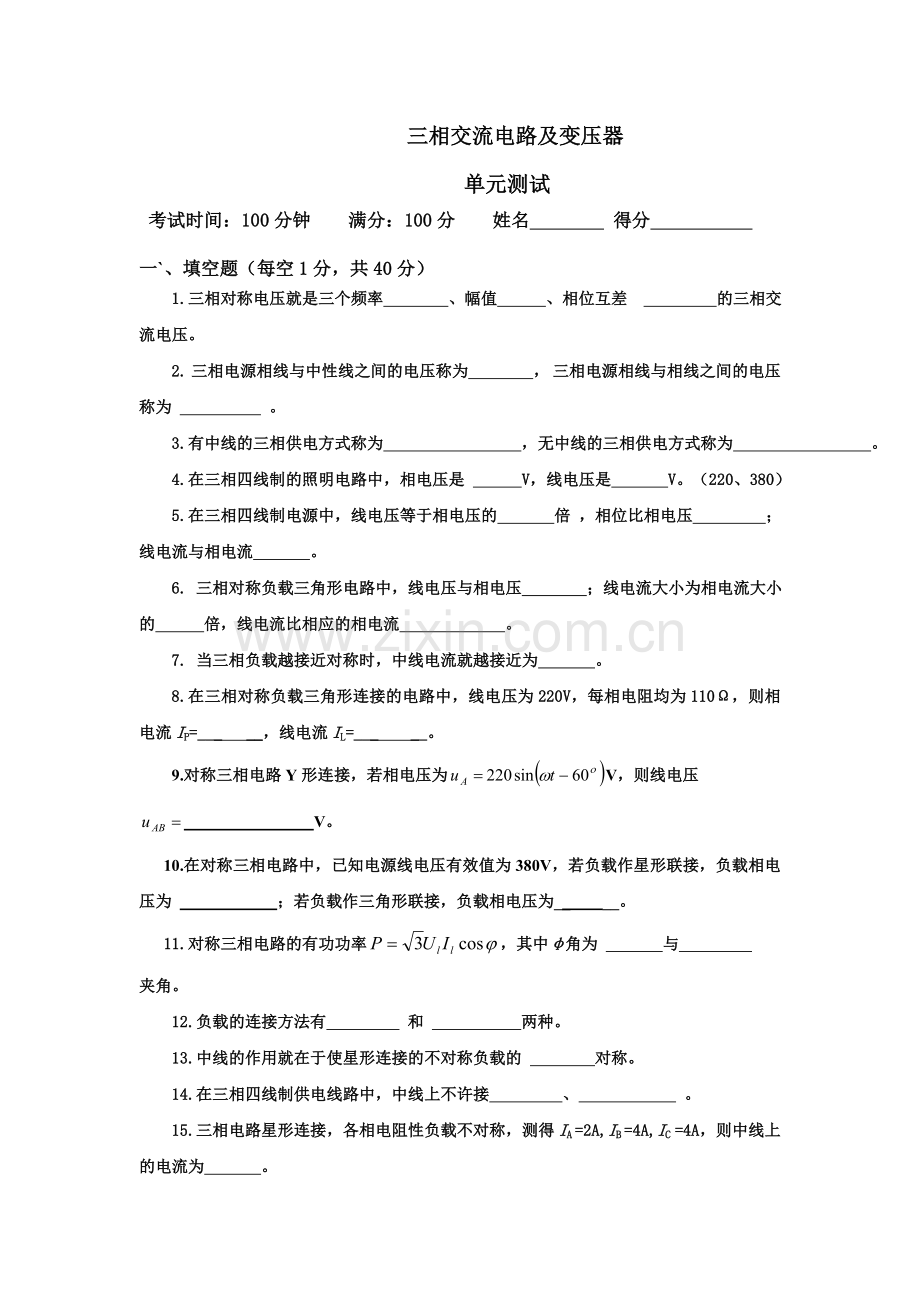

三相交流电路及变压器.doc_第1页
第1页 / 共5页

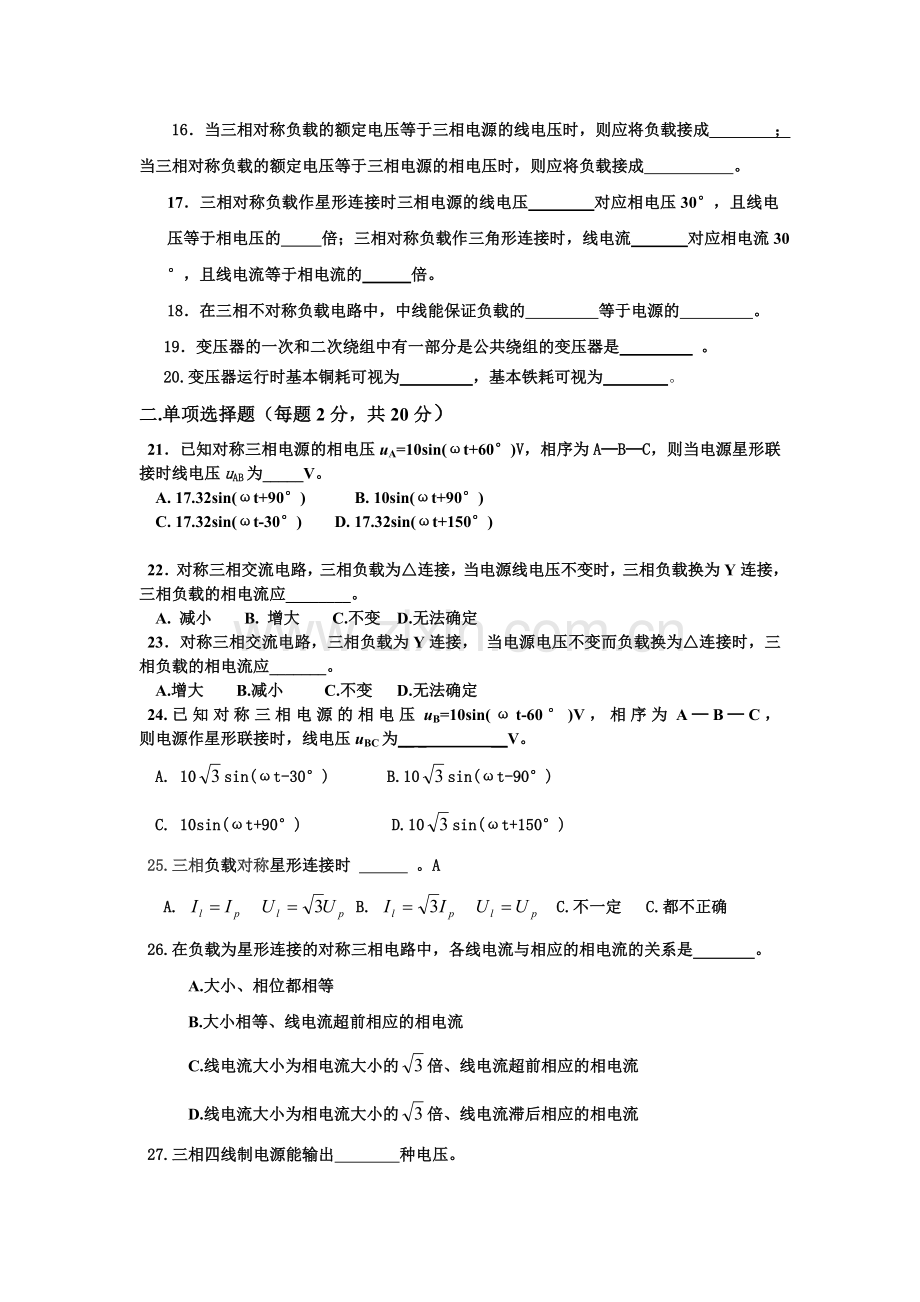

三相交流电路及变压器.doc_第2页
第2页 / 共5页
点击查看更多>>
资源描述
三相交流电路及变压器 单元测试 考试时间:100分钟 满分:100分 姓名 得分 一`、填空题(每空1分,共40分) 1. 三相对称电压就是三个频率 、幅值 、相位互差  的三相交流电压。 2. 三相电源相线与中性线之间的电压称为 , 三相电源相线与相线之间的电压称为 。 3.有中线的三相供电方式称为 ,无中线的三相供电方式称为 。 4.在三相四线制的照明电路中,相电压是 V,线电压是 V。(220、380) 5.在三相四线制电源中,线电压等于相电压的 倍 ,相位比相电压 ; 线电流与相电流 。 6. 三相对称负载三角形电路中,线电压与相电压 ;线电流大小为相电流大小的 倍,线电流比相应的相电流 。 7. 当三相负载越接近对称时,中线电流就越接近为 。 8.在三相对称负载三角形连接的电路中,线电压为220V,每相电阻均为110Ω,则相电流IP=___ __,线电流IL=___ __。 9.对称三相电路Y形连接,若相电压为V,则线电压 V。 10.在对称三相电路中,已知电源线电压有效值为380V,若负载作星形联接,负载相电压为 ;若负载作三角形联接,负载相电压为__ __。 11.对称三相电路的有功功率,其中φ角为 与 夹角。 12.负载的连接方法有 和 两种。 13.中线的作用就在于使星形连接的不对称负载的 对称。 14.在三相四线制供电线路中,中线上不许接 、 。 15.三相电路星形连接,各相电阻性负载不对称,测得IA =2A,IB =4A,IC =4A,则中线上的电流为 。 16.当三相对称负载的额定电压等于三相电源的线电压时,则应将负载接成 ;当三相对称负载的额定电压等于三相电源的相电压时,则应将负载接成 。 17.三相对称负载作星形连接时三相电源的线电压 对应相电压30°,且线电压等于相电压的 倍;三相对称负载作三角形连接时,线电流 对应相电流30°,且线电流等于相电流的 倍。 18.在三相不对称负载电路中,中线能保证负载的 等于电源的 。 19.变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。 20.变压器运行时基本铜耗可视为 ,基本铁耗可视为 。 二.单项选择题(每题2分,共20分) 21.已知对称三相电源的相电压uA=10sin(ωt+60°)V,相序为A─B─C,则当电源星形联接时线电压uAB为_____V。 A. 17.32sin(ωt+90°) B. 10sin(ωt+90°) C. 17.32sin(ωt-30°) D. 17.32sin(ωt+150°) 22.对称三相交流电路,三相负载为△连接,当电源线电压不变时,三相负载换为Y连接,三相负载的相电流应________。 A. 减小 B. 增大 C.不变 D.无法确定 23.对称三相交流电路,三相负载为Y连接, 当电源电压不变而负载换为△连接时,三相负载的相电流应_______。 A.增大 B.减小 C.不变 D.无法确定 24.已知对称三相电源的相电压uB=10sin(ωt-60°)V,相序为A─B─C, 则电源作星形联接时,线电压uBC为__ _ __V。 A. 10sin(ωt-30°) B.10sin(ωt-90°) C. 10sin(ωt+90°) D.10sin(ωt+150°) 25.三相负载对称星形连接时 。A A. B. C.不一定 C.都不正确 26.在负载为星形连接的对称三相电路中,各线电流与相应的相电流的关系是    。    A.大小、相位都相等    B.大小相等、线电流超前相应的相电流    C.线电流大小为相电流大小的倍、线电流超前相应的相电流    D.线电流大小为相电流大小的倍、线电流滞后相应的相电流 27.三相四线制电源能输出 种电压。 A.1 B.2 C.3 D.4 28.三相电源相电压之间的相位差是120°,线电压之间的相位差是 。 A. 180° B.90° C.120° D. 60° 29.通常规定电流,电压互感器二次测电流、电压的标准值为( ) A.1A 100V B.2A 100V C.5A 100V D.2A 50V 30.钳形电流表属于( )联结的方法。 A.三相电力变压器 B.自藕变压器 C.电压互感器 D.电流互感器 三、综合应用题(每题10分,共40分) 31. 已知变压器的二次绕组有 400 匝,一次绕组和二次绕组的额定电压为 220/55 V。求一次绕组的匝数。 32.三相感性对称负载,每相的R=3,X=4,接在U=380V的三相对称电源上,求:(1)星形联结;(2)三角形联结时,流过负载的相电流、线电流和三相总有功功率。 33.三相对称负载三角形连接,其线电流为IL=5.5A,有功功率为P=7760W,功率因数cosφ=0.8,求电源的线电压UL、电路的无功功率Q和每相阻抗Z。 34.对称三相感性负载星形联接,线电压为380V,线电流5.8A,三相功率P=1.322kW,求三相电路的功率因素和每相负载阻抗Z 。
