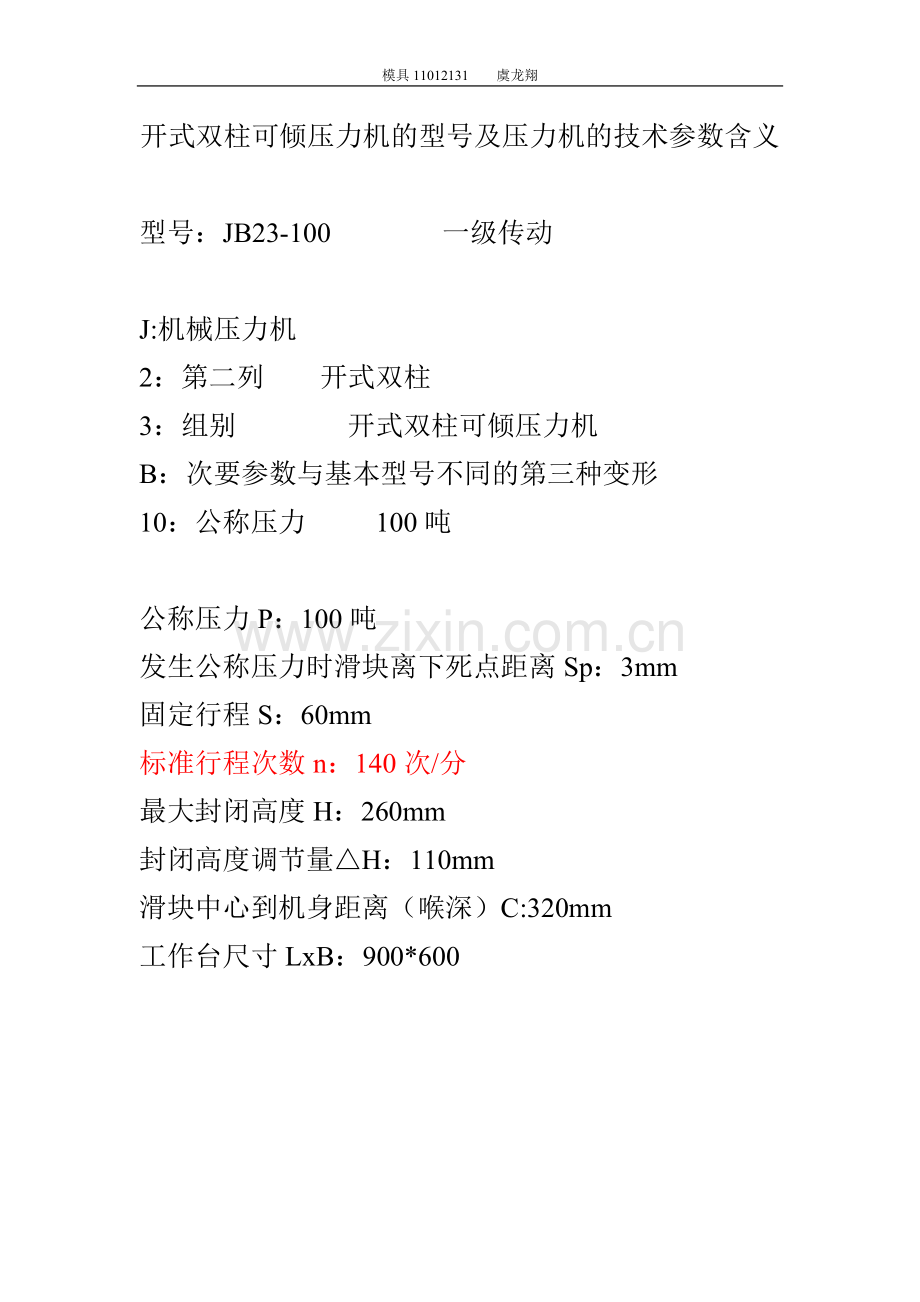

开式双柱可倾压力机的型号及压力机的技术参数含义

型号：JB23-100 一级传动

J:机械压力机
2：第二列 开式双柱
3：组别 开式双柱可倾压力机
B：次要参数与基本型号不同的第三种变形
10：公称压力 100吨

公称压力P：100吨
发生公称压力时滑块离下死点距离Sp：3mm
固定行程S：60mm
标准行程次数n：140次/分
最大封闭高度H：260mm
封闭高度调节量△H：110mm
滑块中心到机身距离（喉深）C:320mm
工作台尺寸LxB：900*600

转动路线设计方案
型号：JC23-100

根据【2】附件6，“行程次数在70次∕分以上的，采用单级传动”得出本压力机为一级传动。
传动路线：电动机—带传动—离合器—曲轴—连杆—滑块

根据【2】附件6，“主电动机的转速，单级传动采用1000转∕分”得出主电动机传动速度为1000r∕min
根据【2】附件7，式（10-30）N=K1Pg
表10-7， Pg=100吨 K1取0.110
所以，N=11.0（kw） 即P0（电动机输出功率）=11.0（kw）
根据【3】表8-184
选择电动机型号为：Y160L-6 其满载转数nm=970r∕min
总传动比：i=nm∕n=970∕140=7
电动机输出转矩：T0=9550P0∕nm=108.29（N.m）
V带传动效率 离合器效率
传动装置总效率
P1（曲轴输入效率）= P0（电动机输出功率） （传动装置总效率）
得， kw
T1(曲轴输入转矩)=9550P1∕n=705（N.m）
参数表
参数∕轴名
电动机轴
曲轴
转数n（r∕min）
970
140
功率P（kw）
11
10.34
转矩T（N.m）
108.29
705
传动比i
7
效率
0.94

【1】《机械设计基础（第三版）》 陈立德 高等教育出版社
【2】《机械设计方向项目实训》任务指导书 郑默思编
【3】《机械设计常用标准和规范》 陈秀宁 浙江大学出版社 2004年春
