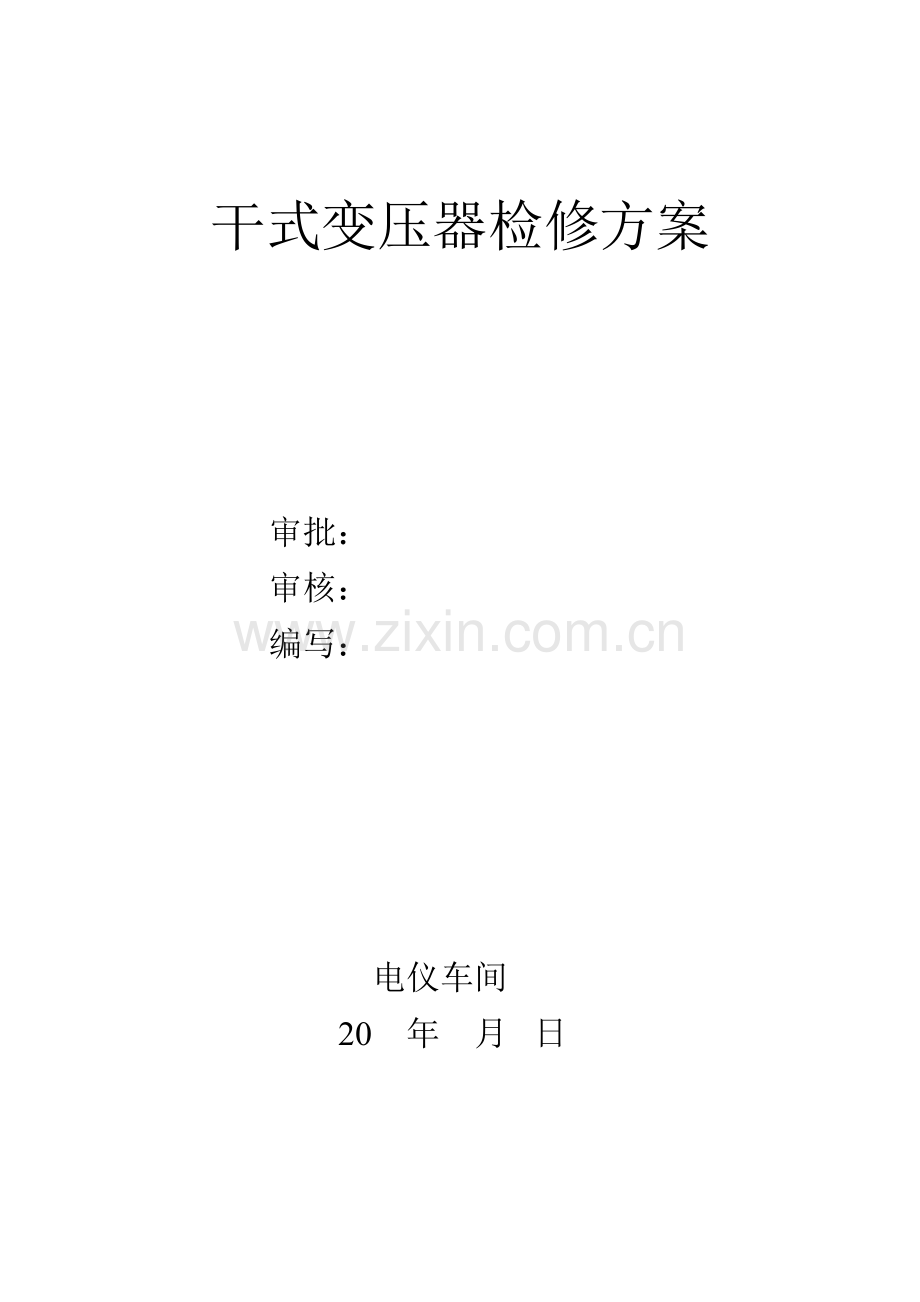

干式变压器检修方案

审批：
审核：
编写：

电仪车间
20 年 月 日

目 录
一、编制目的
二、检修变压器概况
三、变压器检修步骤
四、检修部署
五、安全防护措施
六、危险源辨识

一、 编制目的
检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。
二、检修配电柜概况
因变压器的特殊性在正常生产时无法对其进行维护，存在积尘较多螺丝松动的情况。为了保证配电柜设备长期运行，要对在运行配电柜进行计划检修，为了做好本次检修工作，保证检修质量，实现开车一次成功，特编制本方案。
此次变压器检修内容；
a.清扫变压器外箱内外灰尘、污垢等；
b.检查变压器外箱；
c.检查瓷瓶及接线板等电气连接部分；
d.消除运行记录缺陷，更换易损件；
e.检查接地装置；
f.测量绕组的绝缘电阻、吸收比；
g.测量高、低压绕组的直流电阻；(有条件做无条件可不做)
h.冷却系统及其测量装置（PT—100）二次回路检查实验；
i.检查铁芯及其夹紧件，检查铁芯接地情况；
j.检查变压器线圈及其夹紧装置、垫块、引线、接线板、各部分螺栓等；
k.检修分接开关（连片），检查分接头对应电压比；
l.外箱防腐；
m.完善编号和标志。
三、变压器检修步骤
1）根据以上内容备置检修所需的材料、工具和专用试验设备；
2）开具检修工作票，电气作业票；
3）按照检修内容展开工序；
1.检修前必须经得厂部调度或工段的批准。
2.检修前办理好停送电手续并通知其他车间及调度停电的时间和范围。
3.解体(解体前要对变压器进行放电并悬挂接地线)
a.按厂家安装使用说明书，打开箱后门，拆除高压进线电缆，拆除低压母排（电缆）及封闭罩；拆除温控装置（PT—100）及二次线。视不同防护等级的外箱拆卸活动门盖，拆除地脚螺栓，分开拆卸箱壁；
b.拆卸外箱其他部件，便于各部分检修。
4. 检查
a.检查铁芯、绕组、引线、套管及外箱等是否清洁，有无损失和局部过热痕迹和变形，焊接处有否开裂；
b.检查套管无破裂和爬电痕迹，固定是否牢固；
c.检查线圈绝缘的颜色是否正常，有无损失破裂；
d.检查线圈有无移位，垫块是否松动脱落；
e.检查铁芯有无变形及烧伤，硅钢片有无变色；
f.各紧固件是否紧固并有防松装置。如铁芯夹具、器身压紧装置、高低压接线鼻（排）与套管的连接、分接头开关（连片）连接、接地连接等；
g.检查已记录缺陷或异常的原因；
h.检查分接开关（连片）是否完好；
i.检查冷却系统是否完好。
5.检修与测试
a.清除变压器外箱内外的灰尘、污垢等；
b.测量绕组的绝缘电阻，绝缘电阻值与出厂说明书要求或上次测量的数据对比。如有明显降低，应进行干燥处理；
c.测量高低压绕组的三项直流电阻；(有条件做无条件可不做)
d.检查已损失的部件，更换已损坏的零部件，如套管、线圈等；
e.消除已记录缺陷；
f.旋紧并锁牢所有紧固件螺栓，个别垫块松动者，应松开压板，加入适当厚度的垫块后压紧。对有压板结构的产品，在旋紧螺栓时，不可用力过度；
g.检修冷却系统中风机和温控、显示回路部件；
h.外箱除锈防腐；
i.做好记录，包括检修日期、天气、检修内容及修理情况，更换备件情况等.
4、模拟试验：在断开电源的条件下对继电保护等试验。
6、验收。
A. 确认各项检修工作已完成；使用工具数量齐全柜内无遗留
B. 联锁装置齐全、准确、灵敏、可靠；
C. 变压器箱内外整洁，无锈蚀、灰尘、污垢等；
D. 各部件连接良好，螺栓拧紧，部位固定；
E. .线圈位置正确，无损失，无破裂，无位移，机械支撑牢固；
F. 线圈绝缘良好。其判断方法为：
1.绝缘处于使用状态：色泽新鲜均一，无裂纹损失；
2.绝缘处于可使用状态：色泽略暗、绝缘较硬，不开裂、不脱落；
3.绝缘处于勉强可用状态：色泽较暗，绝缘发脆，有轻微裂纹，但变形不大，不脱落；
4.绝缘处于不能使用状态，绝缘裂化并脱落；
G. 垫块完整，排列整齐，无松动，无歪斜错乱；
H. 套管表面清洁无垢，螺栓、垫片、法兰、填料等完好紧密；
I. 干式变压器的温度控制系统回路接线良好，器件完好；
J. 高、低压绕组三相直流电阻平衡，阻值与出厂说明书或上次测试值相比无显著增大；
K. 绕组的绝缘电阻值与出厂说明书要求或上次测试值相比无明显降低；
L. 铁芯无外伤、变形、烧伤、位移，硅钢片无变色，接地系统完整可靠；
M. 引线焊接良好，无裂纹、虚焊、脱焊；
N. 冷却系统完好、运转正常；
O. 各种附件齐全完好。
P. 变压器大修后的试验项目及标准
a.测量高低压绕组的绝缘电阻和吸收比。绝缘电阻值出厂说明书要求或上次测试数值相比无明显下降，且不小于下表数值，吸收比不低于1.3
b.测量高低压绕组的直流电阻。1.6MVA以上（以下）变压器，各相绕组相互间的差别不应大于三相平均值的2％（4％）。阻值与以前（出厂或交接时）测试值相比变化不大于2％；
四、检修部署
1.检修机具一览表
1
钢丝钳

把
4
2
尖嘴钳

把
4
3
斜口钳

把
4
4
压线钳

把
4
5
剥线钳

把
4
6
测电笔

个
4
7
螺丝刀
梅花、一字
套
4
8
吹灰机（或吸尘器）

台
1
9
套筒
17-19
个
2
10
活扳手
8
把
2
11
开口扳手
8#~32#
套
2
12
兆欧表
500V、1000V
个
2
13
万用表

个
2
2.检修人员一览表
序号
工 种
人 数
备 注
1
维修电工
4人
每台检修人数
3.检修组织机构
电气主管--检修负责人（工程师）--检修组成员（维修电工）
五、安全防护措施
1.对参检人员进行安全教育，树立安全第一的思想；
2、要先办理相应的工作票 工作负责人对上述内容进行审查（是否确已停电且无突然来电的可能，安全措施是否完善）无异议，在工作负责人处签字。然后才可以检修作业
3.检修人员进入现场应穿戴好防护用具,作业时应注意安全；
4.检修用具使用前要仔细、严格检查，确保施工安全；
5.检修现场要做到环境整洁，安全设施和消防器材齐全完好；检测工具应齐全、完好；
6.其它未尽事宜严格遵有关安全规定。
六、危险源辨识
配电柜检修存在的风险：触电、 机械砸伤、高空坠落。
方案学习人员签字：
