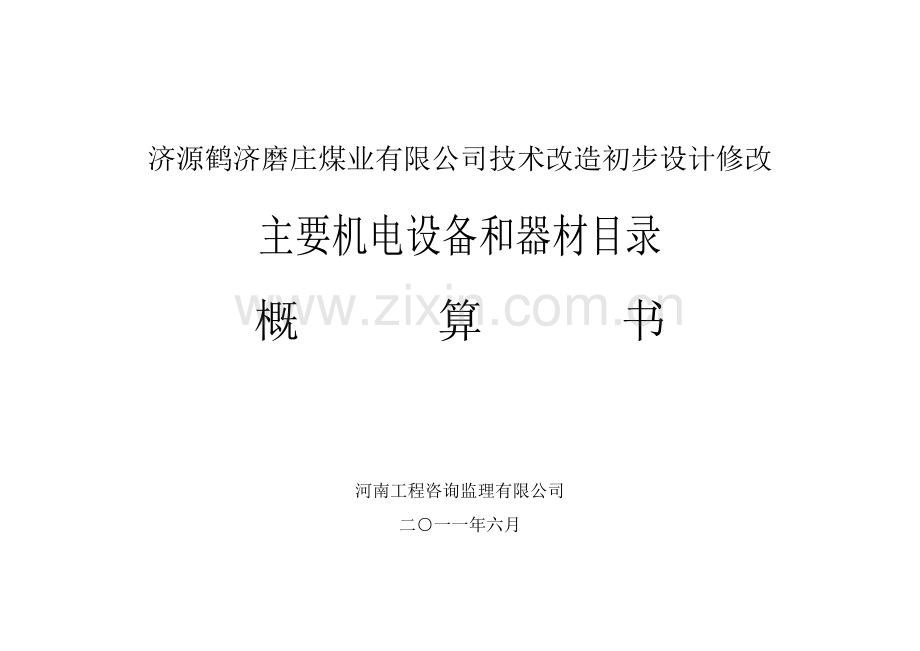

济源鹤济磨庄煤业有限公司技术改造初步设计修改

主要机电设备和器材目录

概　 算 　 书

河南工程咨询监理有限公司
二○一一年六月
济源鹤济磨庄煤业有限公司技术改造初步设计修改

主要机电设备和器材目录

概 　算 　 书

工程编号：C1035G
工程规模：0.21Mt/a

河南工程咨询监理有限公司
二○一一年六月

济源鹤济磨庄煤业有限公司技术改造初步设计修改

主要机电设备和器材目录

生产能力：0.21Mt/a

项目负责人：韩建民
编制负责人：张宏甫

河南工程咨询监理有限公司
二○一一年六月
目　　录

二、井筒
1、井筒装备……………………………………………………………………………………………………….……..1
2、主井井底装备…………………………………………………………………………………………………………2
3、副井井底装备…………………………………………………………………………………………………………3
三、井底车场巷道及硐室
1、铺轨、各类门…………………………………………………………………………………………………………4
2、副井井底装备…………………………………………………………………………………………………………5
四、主要运输巷道及回风巷
1、铺轨、各类门………………………………………………………………………………………………………….6
2、运输设备装备………………………………………………………………………………………………………….7
五、采区
1、采、掘、运设备装备……………………………………………………………………………………………….8
2、铺轨………………………………………………………………………………………………………………….10
六、提升系统
1、主井提升设备装备…………………………………………………………………………………………………11
2、副井提升设备装备…………………………………………………………………………………………………13
七、排水系统
1、井下主排水泵装备…………………………………………………………………………………………….…..16
2、副井筒排水管路装备……………………………………………………………………………………….……..17
3、主、副井底辅助排水设备………………………………………………………………………………….……..18
八、通风系统
主通风设备装备………………………………………………………………………………………………………19
九、压风系统
1、压风自救设备装备………………………………………………………………………………………………..20
十、地面生产系统
1、主井井口及储煤场设备装备……………………………………………………………………………………..22
2、副井井口设备装备………………………………………………………………………………………………..24
十一、安全技术及监控系统
1、井下消防洒水设备及管路………………………………………………………………………………………..25
2、安全生产检测监控系统装备……………………………………………………………………………………..26
3、安全设备及仪表…………………………………………………………………………………………………..27
4、矿井人员实时跟踪定位监控系统设备装备……………………………………………………………………..28
十二、通信调度系统
　　1、地面通信调度设备装备…………………………………………………………………………………………..29
2、井下通信调度设备装备…………………………………………………………………………………………..30
十三、供电系统
1、场外输电线路……………………………………………………………………………………………………..31
2、矿井10kv变电所设备装备………………………………………………………………………………………...32
3、井下中央变电所设备装备…………………………………………………………………………………………33
4、井下动力照明线网…………………………………………………………………………………………………..34
5、工业场地动力照明网………………………………………………………………………………………………..35
十四、地面运输
　　1、窄轨铁路……………………………………………………………………………………………………………..36
2、排矸设施……………………………………………………………………………………………………………..37
十五、室外给水排水及供热
　　1、工业场地给水设备安装……………………………………………………………………………………………..38
2、工业场地给水管道…………………………………………………………………………………………………..39
3、排水管道……………………………………………………………………………………………………………...40
4、锅炉房设备装备…………………………………………………………………………………………………….41
5、井筒防冻设备装备…………………………………………………………………………………………………42
6、供热管道……………………………………………………………………………………………………………44
十六、辅助厂房及仓库
　　1、机修车间设备装备…………………………………………………………………………………………………45
2、坑木房设备装备……………………………………………………………………………………………………46
十七、行政福利设施
1、洗衣干燥间、食堂设备装备………………………………………………………………………………………47
2、灯房浴室设备装备…………………………………………………………………………………………………48
3、其它………………………………………………………………………………………………………………....49
二十、环境保护及“三废”处理
　　1、污水处理站设备装备………………………………………………………………………………………………50
2、储煤场除尘设备装备………………………………………………………………………………………………51
3、矿井水处理设备装备………………………………………………………………………………………………52

生产环节名称：二、井筒　　　　　　　　　　　　　　　　　　　　　单位工程名称：1、井筒装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
1
主井金属梯子间
结构件
m
410

2
副井金属梯子间
结构件
m
389

3
副井防爆门
结构件 1000Pa
个
1
2200
2200

4
主井钢丝绳罐道
38ANT+（６×19s）+FC+1670
m
3592
5.25
18858

5
副井钢丝绳罐道
24NAT+（６×19s）+FC+1670
m
3520
2.20
7744

6
副井井口稳罐道
22kg/m钢轨
m
50
22
1100

生产环节名称：二、井筒　　　　　　　　　　　　　　　　　　　　　单位工程名称：2、主井井底装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
1
箕斗装载设备
3.0t　功率2×3kW
套
1
12372
12372

2
手动闸门
700mm×700mm
个
1
510
510

3
金属平台

套
1
10000
10000

4
稳绳拉紧固定梁
C20槽钢
m
7.0
25.77
180

生产环节名称：二、井筒　　　　　　　　　　　　　　　　　　　　　单位工程名称：3、副井井底装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
1
手动摇台
CYS-6/3
台
2

2
安全门
结构件
组
2
15
30

3
淋水棚
结构件
个
2
650
1300

4
稳罐道
22kg/m 钢轨
m
40
22
880

5
稳绳拉梁固定梁
C20槽钢
m
6.2
25.77
160

生产环节名称：三、井底车场巷道及硐室　　　　　　　　　　　　　　　单位工程名称：1、铺轨、各类门
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
1
钢轨
15kg/m
米
513
15
7695

2
道岔（单开）
ZDK165－2－4
副
8

3
搬道器
手动
个
8
94
752

4
密闭门
M1500×1800
个
1

5
防火栅栏两用门
1.5×1.8
个
2

6
副井井底单式单道阻车器(600mm轨距)
ZS-1
台
2
410
820

生产环节名称：三、井底车场巷道及硐室　　　　　　　　　　　　　　　单位工程名称：2、副井井底装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
1
清仓绞车
JD-1 11.4KW
台
1

2
矿用隔爆型真空电磁可逆控制开关
BQD-80N/660
台
2

3
动力电缆
MYP-1KV,3×16=1×10
m
240

4
控制电缆
MY-4×1.5
m
20

5
按钮开关（防爆）
一常开 一常闭
个
3

生产环节名称：四、主要运输巷及回风巷　　　　　　　　　　　　　　　单位工程名称：1、铺轨、各类门
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
1
钢轨
24kg/m
米
720
15
10800

2
道岔
ZDK615-2-4
副
1

3
搬道器
手动
个
1
94
94

4
风门

组
6

5
阻车器(单道)
ZS-1
组
1

生产环节名称：四、主要运输巷及回风巷　　　　　　　　　　　　　　单位工程名称：2、运输设备装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
一
机械设备

1
集中上仓巷胶带输送机
DPJ-800 ,V=1.63m/s,B=800mm，L＝63m
台
1

含保护装置

Q=350t/h, PVG阻燃带 30kW

2
12采区胶带巷胶带输送机
GPJ 650 ，V＝1.6m/s，B＝650mm，L＝98m
台
１

含保护装置

Q=200t/h，α＝+10°，PVG阻燃带，37kW

二
电气设备、电缆

1
上山提升绞车开关
QBZ－80N/660
台
3

2
下山提升信号

套
3

3

4
动力电缆
MY-1000 3×70+1×25
m
990

动力电缆
MY-1000 3×50+1×25
m
1500

动力电缆
MY-1000 3×16+1×10
m
180

动力电缆
MY-1000 3×35+1×16
m
250

5
信号电缆
KVV20－4×1.5
m
3000

生产环节名称：五、采区　　　　　　　　　　　　　　　　　　单位工程名称：1、采掘运设备装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
1
单体液压支柱
DZ25－30/100
根
800
58
46400
备用10%
2
π型钢梁
DFB2200/300C
根
320
40
12800
备用10%
3
刮板运输机
SGB－420/40 40kW
台
1

备用1台
4
刮板运输机
SGB－620/40 40kW
台
1

包括备用
5

6

7
局扇
FBD－№5.6
台
4

8
发爆器
FD－150
台
2

9
探水钻
ZYJ-270/170，15kW
台
2

包括备用
10

包括备用
11
阻燃风筒
Φ600
米
600

包括备用
12
矿车
MG－0.75A/6
辆
40

13
平板车
MP－0.75A/6
辆
5

14
材料车
MC－0.75A/6
辆
10

15
小水泵
DN65－2/150 5.0kW
台
4

16
煤层注水泵
5D－2/150,12kW
台
2

17
乳化液泵
BRW125/31.5 75kW（2泵1箱）
套
1

生产环节名称：五、采区　　　　　　　　　　　　　　　　　　单位工程名称：1、采掘运设备装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
19
电器设备

矿用真空馈电开关
KBZ－400/660
台
4

备用２台

矿用真空电磁起动器
QBZ－80/660
台
26

备用４台

备用1台

矿用真空电磁起动器
QBZ－200/660
台
3

备用1台

矿用隔爆型双电源、双风机组合式
QBZ－4×120/660SF
台
3

备用1台

真空电磁启动器

20
电缆

动力电缆
MY0.38/0.66 3×70+1×25
m
750

动力电缆
MY0.38/0.66 3×50+1×25
m
3040

负荷动力电缆
MY0.38/0.66 3×25+1×10
m
210

已有

负荷动力电缆
MY0.38/0.66 3×16+1×10
m
800

已有

负荷动力电缆
MY0.38/0.66 3×10+1×6
m
600

已有

负荷动力电缆
MY0.38/0.66 3×6+1×4
m
255

已有

21

22
照明信号综合保护装置
ZBZ－4.0
台
1

生产环节名称：五、采区　　　　　　　　　　　　　　　　　　单位工程名称：2、铺轨
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
1
钢轨
15kg/m
米
2178
15
32670

2
道岔
ZDK615－2－4
副
4

3
搬道器
手动
个
4
94
376

生产环节名称：六、提升系统　　　　　　　　　　　　　　　　　　单位工程名称：1、主井提升设备装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
一
机械设备

1
提升机
2JK－2.5/20 Dg=2.5m B=1.2m Fc=54kN Vm=4.86m/s Fj=88kN
台
1
37000
37000

2
电动机
JR158－8 380kW, 10kV
台
1
3900
3900

3
钢丝绳
18×7+FC－28－1670－特型
m
560×2
3.06kg/m
3427

4
天轮
TZG－2500/28
个
2

5
箕斗
3.0t 结构件
个
3
3171
9513
备用1个

二
电气设备

1
电控装置
TKDA－1286
套
1

绞车配套
2
高压电源屏
ZGKY－L
面
1

生产环节名称：六、提升系统　　　　　　　　　　　　　　　　　　单位工程名称：1、主井提升设备装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
9
控制电缆
KN22－500 24×1.5mm2
m
100

KN22－500 14×1.5mm2
m
200

KN22－500 10×1.5mm2
m
200

KN22－500 7×1.5mm2
m
150

10
动力电缆
VV29－3×50 10kW
m
100

11
电缆
VV22－ 3×4+1×2.5
m
80

三
信号设备

1
提升信号
KXT7A
套
1

2
细钢丝铠装控制电缆
KV33－500 19×1.5mm2
m
500

3
控制电缆
KV22－500 14×1.5mm2
m
80

生产环节名称：六、提升系统　　　　　　　　　　　　 　　　　单位工程名称：2、副提升设备装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
一
机械设备

1
提升机
2JK－2.5×1.5 Dg=2.5m B=1.5m
台
1

Vm=4.8m/s Fj=88kN Fc=54kN

2
电动机
JR137－8 210kW, 0.38kV
台
1

3
钢丝绳
ZAB6V×30+Fc－24－1770－特
m
545×2
2.64
2878

4
天轮
TZG－2500/28
个
2

5
罐笼
GLS-0.75T单层
个
3
1100
3300
备用一个
6
防坠器
MF－38型
套
2
380
760

生产环节名称：六、提升系统　　　　　　　　　　　　　　 　　单位工程名称：2、副井提升设备装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
二
电器设备

1
提升机电控(副井)
TKD－A－1286
套
1

绞车配套
2
动力电缆
VV22－1000 3×90+1×35
m
2×100

双回路
3
动力电缆
VV22－1000 3×4+1×2.5
m
60

4
控制电缆
KV22－500 24×1.5mm2
m
80

5
控制电缆
KV22－500 14×1.5mm2
m
180

6
控制电缆
KV22－500 10×1.5mm2
m
180

7
控制电缆
KV22－500 7×1.5mm2
m
120

生产环节名称：六、提升系统　　　　　　　　　　　　　　　　单位工程名称：2、副井提升设备装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
三
信号设备

1
提升信号
KXT7A
套
1

2
细钢丝铠装控制电缆
KV33－500 19×1.5mm2
m
480

3
控制电缆
KV22－500 14×1.5mm2
m
70

生产环节名称：七、排水系统　　　　　　　　　　　　　 　　　单位工程名称：1、井下主排水泵房装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
一
机械设备

1
水泵
MD155－67×7，n＝2950r/min
台
3
1700
5100

Q额=155m3/h，H额＝469m，

2
电动机
YB5605S1－2，2985r/min，10kv，355kw
台
3

3
无缝钢管
Φ219×8mm
m
50
70
2914
排水管

无逢钢管
Φ159×4.5mm
m
18
41.63
2082
吸水管
4
闸阀
Φ219
个
13

5
逆止阀
Φ219
个
3

6
90°弯头
Dg219mm，Pg4.0MPa
个
4

7
等径三通
Dg219mm，Pg4.0MPa
个
7

8
平焊钢法兰
Dg219mm，Pg4.0MPa
个
63

9
短节
Dg219mm，Pg4.0MPa
个
4

二
电气设备

1
水泵启动器
PJG－630-50/10
台
３

2
动力电缆
MYJV22－10000V 3×35
m
150

生产环节名称：七、排水系统　　　　　　　　　　　　　 　　　单位工程名称：2、副井筒排水管路装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
1
无缝钢管
D219×8mm
m
840
41.63
34969

2
平焊钢法兰
Dg219mm，Pg4.0MPa
个
20

3
平焊钢法兰
Dg219mm，Pg2.5MPa
个
40

4
平焊钢法兰
Dg219mm，Pg1.6MPa
个
28

5
90°焊接弯头
Dg219mm，Pg4.0MPa
个
2

6
90°焊接弯头
Dg219mm，Pg1.6MPa
个
4

生产环节名称：七、排水系统　　　　　　　　　　　　　　　　单位工程名称：3、主、副井底辅助排水设备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
一
水泵

1
主井底水窝排水泵
BQW-25-17-3，流量25m3/h，扬程26m
台
2

一用一备

功率3kw

2
副井底水窝排水泵
BQW-25-17-2.2流量25m3/h，
台
2

一用一备

扬程17m，功率2.2kw

3
生活用水泵
D25-30×7，流量25m3/h
台
2

一用一备

额定扬程240m，转速2850r/min，功率30kw

4
焊接钢管
Dg108 Pg2.5Mpa
m
260

一趟
5
管接头
Dg108 Pg2.5Mpa
个
50

6
焊接钢法兰
Dg108 Pg2.5Mpa
个
10

7
焊接非90°弯头
Dg108 Pg2.5Mpa
个
8

8
吸水管
Dg133×5
m
7

9
焊接钢法兰
Dg122
个
2

10
胶管
2″
m
60

二
电气设备

1
矿用隔爆型真空电磁起动器
QBZ－80/660
台
6

2
动力电缆
MVV22-500，3×25+1×10
m
310

3
动力电缆
MY0.38、0.66KV，3×10+1×6
m
150

生产环节名称：八、通风系统　　　　　　　　　　　　　　 　　单位工程名称：主通风机设备装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
一
机械设备

1
隔爆对旋轴流风机
FBCDZ－№13　2×30kw
台
2

备用一台

电动机：
YBFe225M-６，功率2×30kw ，n=980/rmin

2
风门绞车
SJ－1型
台
2

3
风门
钢木结构
组
2

4
钢丝绳
6×19+FC－10－1520型
m
38

二
电气设备

1
低压配电柜
ZWXL
台
4

2
联络电源柜
CGD
台
1

3
电力电缆
VV22－1000，3×70＋1×35
m
400

二趟
4
电力电缆
VV22－1000，3×50+1×25mm2
m
30

生产环节名称：九、压风系统　　　　 　　　　　　　 　单位工程名称：1、压风自救设备装备
顺序
设备器材名称
型号及规格
单位
数量
重量（公斤）
备注
单重
总重
一
机械设备装备

1
空气压缩机
LGJ-10/7
套
2
1880
3760
含电机电控
2
配套电动机
55KW 380V
台
2

3
储气罐
φ1000×2260 1.5m3
台
2
680
1360

4
热轧无缝钢管
φ108×5
m
450
9.38
4221

5
热轧无缝钢管
φ57×3.5
m
1750
4.62
8085

6
热轧无缝钢管
φ32×3
m
1500
2.15
3225

7
闸阀
φ89
个
2

8
三通
φ89
个
5

含异径
9
弯头
φ89
个
10

含异径
10
三通
φ57
个
10

含异径
11
弯头
φ57
个
15

含异径
12
闸阀
φ32
个
30

13
三通
φ32
个
150

14
弯头
φ32
个
110

生产环节名称：九、压风系统　　　　 　　　　　　　 　单位工程名称：1、压风自救设备装备
顺序
设备器材名
