使用说明书
TH-F6A 144/220/440MHz 调频三段机
TH-F7E 144/430MHz 调频双段机
熟悉本机
显示屏图
1. EL 对讲机设定输出功率为LOW时, 显示“L”低功率,设定输出功率为ECONOMLO LOW时, 显示 “EL”超低功率 {7, 14页}
2. H 高功率 对讲机设定输出功率为HIGH时, 显示“H”高功率 {7, 14页}
3. LSB 下边带 在B波段选择下边带时, 显示LSB {34页}
4. USB 上边带 在B波段选择上边带时, 显示USB {34页}
5. CW 电报码 在B波段选择电报码时, 显示CW {见34页}
6. WFMN宽窄带调频
选择宽带调频时, 显示 “WFM” {34页} 选择标准调频时, 显示 “FM” {39页} 选择窄带调频时, 显示 “NFM” {39页}
7. AM 调幅 选择AM调幅模式时, 显示AM {34页}
8. P 优先扫描 使用优先扫描功能时, 显示“P” {25页}
9. FINE 细调 使用细调功能时, 显示FINE {35页}
10. VOX 声控发射 使用声控发射功能时, 显示VOX {41页}
11. “R” 自动单工检测 使用自动单工检测功能(ASC)时, 显示 “R” {14 页}
12. “?” 键盘锁定 选择键盘锁定功能开启ON时, 显示 “?” {38页}
13. “F” 功能键 功能键被按时, 显示该符号“F”
14. 接收场强 / 发射强度指示
15. CT 哑音频信令 使用哑音频信令功能时, 显示CT {28页}
16. “T” 音频信令 使用音频信令功能时, 显示 “T” {13页}
17. DCS 数字哑音频 使用数字哑音频功能时, 显示DCS {29页}
18. + / - /“?” 异频 中继台使用异频功能时, 显示该符号 {12页}
19. R 倒频 使用倒频功能时, 显示R {14页}
20. 振铃提示 使用振铃提示功能时, 显示。 {40页}
21. ★ 记忆信道锁定 记忆信道被锁定时, 显示。 {见27页}
22. 点阵式LCD显屏 76 X 16点阵式LCD液晶显示屏。显示各种信息, 如操作频率﹑菜单设定等。
菜单设置
1. 按[►]或[MNU]键, 存储设定, 相反, 按[◄]或[PTT]键取消设定。
选择一个菜单语言
1. 按[MNU]键
2. 旋转调整旋钮或按[▲] / [▼]键选择菜单编号 No. 27。
3. 按[►]键或[MNU]键。
通过中继台操作
中继台, 通常被安装在山顶或较高的位置。中继台有效传播功率ERP要比一般电台要高。在高度和有效传播功率的配合下, 使用中继台的通讯范围要比不使用中继台的通讯范围要大许多。

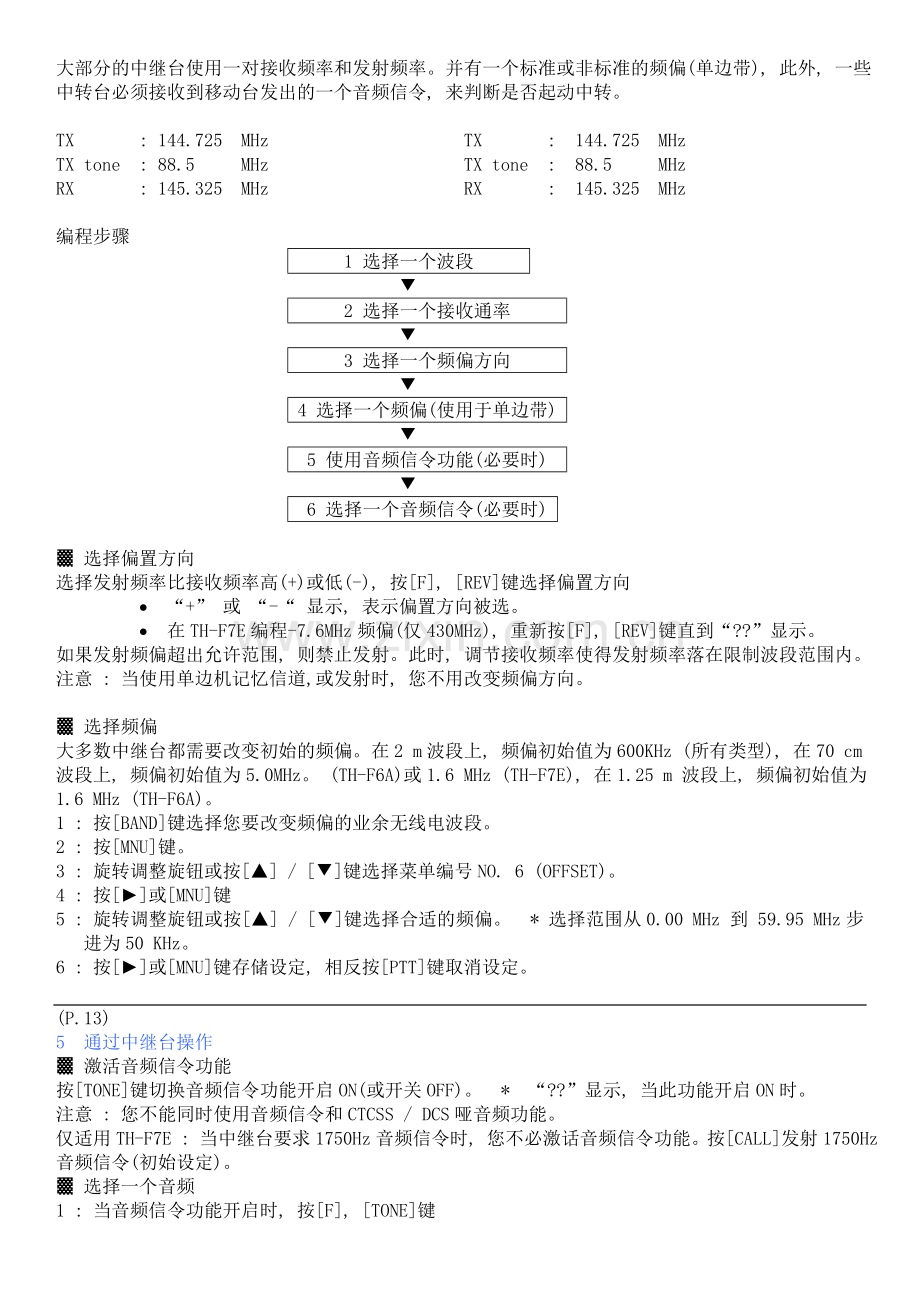

大部分的中继台使用一对接收频率和发射频率。并有一个标准或非标准的频偏(单边带), 此外, 一些中转台必须接收到移动台发出的一个音频信令, 来判断是否起动中转。
TX : 144.725 MHz TX : 144.725 MHz
TX tone : 88.5 MHz TX tone : 88.5 MHz
RX : 145.325 MHz RX : 145.325 MHz
编程步骤
1 选择一个波段
▼
2 选择一个接收通率
▼
3 选择一个频偏方向
▼
4 选择一个频偏(使用于单边带)
▼
5 使用音频信令功能(必要时)
▼
6 选择一个音频信令(必要时)
▓ 选择偏置方向
选择发射频率比接收频率高(+)或低(-), 按[F], [REV]键选择偏置方向
· “+” 或 “-“ 显示, 表示偏置方向被选。
· 在TH-F7E编程-7.6MHz频偏(仅430MHz), 重新按[F], [REV]键直到“??”显示。
如果发射频偏超出允许范围, 则禁止发射。此时, 调节接收频率使得发射频率落在限制波段范围内。
注意 : 当使用单边机记忆信道,或发射时, 您不用改变频偏方向。
▓ 选择频偏
大多数中继台都需要改变初始的频偏。在2 m波段上, 频偏初始值为600KHz (所有类型), 在70 cm波段上, 频偏初始值为5.0MHz。 (TH-F6A)或1.6 MHz (TH-F7E), 在1.25 m 波段上, 频偏初始值为1.6 MHz (TH-F6A)。
1 : 按[BAND]键选择您要改变频偏的业余无线电波段。
2 : 按[MNU]键。
3 : 旋转调整旋钮或按[▲] / [▼]键选择菜单编号NO. 6 (OFFSET)。
4 : 按[►]或[MNU]键
5 : 旋转调整旋钮或按[▲] / [▼]键选择合适的频偏。 * 选择范围从0.00 MHz 到 59.95 MHz步进为50 KHz。
6 : 按[►]或[MNU]键存储设定, 相反按[PTT]键取消设定。
(P.13)
5 通过中继台操作
▓ 激活音频信令功能
按[TONE]键切换音频信令功能开启ON(或开关OFF)。 * “??”显示, 当此功能开启ON时。
注意 : 您不能同时使用音频信令和CTCSS / DCS哑音频功能。
仅适用TH-F7E : 当中继台要求1750Hz音频信令时, 您不必激话音频信令功能。按[CALL]发射1750Hz音频信令(初始设定)。
▓ 选择一个音频
1 : 当音频信令功能开启时, 按[F], [TONE]键
2 : 旋转调整旋钮或按[▲] / [▼]键选择想要的音频。
3 : 按[►]或[MNU]键完成设定, 相反, 按[PTT]键取消设定。
注意 : 42种不同音频可供选择, 其中包括37种EIA标准音频和5种非标准音频。
(TH-F7E 仅适用 省略)
自动选择频偏
此功能根据您在2 m和1.25 m (TH-F6A)波段上选择的频率, 自动选择频偏。
以下是编程显示 :
TH-F6A (美国和加拿大)
注意 : 当倒频功能开启时, 自动选择频偏失效。但, 在已选择频偏状态下按[REV]键, 将改变接收和发射频率。
1: 按[MUN]键。
2: 旋转调整旋钮或按[▲] / [▼]键选择菜单编号NO.5(AUTO OFFSET)。
3: 按[►]或[MNU]键。
4: 旋转调整旋钮或按[▲] / [▼]键来切换此功能开启ON或关闭OFF。
H FM
► AUTO OFFSET 5
OFF
5: 按[►]或[MNU]键存储设定, 相反按[PTT]键取消设定。
注意 : 如果您选择B波段下; 符号业余无线电波段的频率, 则在任何模式下自动选择频偏功能可以被激话。
通过中转操作
倒频功能
倒频功能作为对独立的接收及发射频率。因此当欲想使用中转台时，可手动直接检测接收对方电台信号强度，假如信号较强，那幺双方电台应可转为同频通联而让出中转台予别人使用。
对调发调及接收频率：
自动同频单工检测(ASC)
当使用中转台，ASC功能会定时检测直接接收对方电台的信号强度，如信号较强足够而允许直接通讯而无需通过中转，“R”指示开始闪动。
按【REV】(1秒)将功能打开
l “R”出现当功能打开
l 当可能直接通联时，“R”闪动
l 退出功能，按【REV】
音频频率身份码扫描
此扫描功能所有音频频率将接收信号中识别出送来的音频频率，此功能可找出当地中转台是使用什幺音频频率作为启动。
当音频功能打开时，按【F】，【TONE】(1秒)启动音频频率身份码扫描。
当对讲机接收到信号，扫描开始。
改变扫描方向，旋动信道旋钮或按【】/【】。
退出功能，按【PTT】或【】。
当音频频率识别时，发出哔声及显示出识别的频率。
按【】写入识别频率以取代现有的音频频率。
l 按【】不会写入识别频率。
l 按【】/【】识别频率闪动，继续扫描。
注意：一些中转台不将启动音频发至下行信号，故此只能测其他电台的上行信号。
记存同异单工频率或异频单工(标准差频)
1. 按【VFO】
2. 旋动调整旋钮或按【】/【】以选择所需的频率。
l 亦可按键盘直接输入频率｛第7页｝
3. 如记存异频单工(标准差频)，可选择如下数据：
l 差频(上/下)｛第12页｝
l 音频功能如需要｛第13页｝
l CTCSS/DCS功能，如需要｛第28，29页｝
如记存同频频率，可选有关数据(CTCSS或DCS置定等)。
4. 按【F】
15-3
l 记忆信道号出现并闪动
l “w”表示当前信道空白；“”表示当前信道含有数据
l 记忆信道号码L0/V0 ~ L9/V9｛第23页｝；1-0 ~ 1-9｛第20页｝，及Pr1及Pr2｛第25页｝均保留给其他功能使用。
5. 旋动控制旋钮或按【】/【】选出要记存数据的信道
6. 按【MR】（【】或【MNU】）以记存数据于信道中
记存异频单工(自定差频)
如使用自定差频记存在记忆信道
1. 记存所需接收频率及有关数据，写频步骤按照同频单工或异频单工(标准差频)
2. 旋动控制旋钮或按【】/【】以选择所需要发射频率
3. 按【F】
4. 旋动控制旋钮或按【】/【】以选择步骤1要写频的记忆信道
5. 按【PTT】+【MR】（【PTT】+【】或【PTT】+【MNU】）
l 发射频率则会记存在记忆信道内。
注意：
u 当呼出自定记忆信道，“+”及“-”出现于显示屏，要确定发射频率，按【REV】键。
u 当要改正发射频率时，频率步进值要与原来异频单工记忆信道数据相同
16-1
6. 记忆信道
呼出记忆信道
以下有两种方法呼出所需的记忆信道
n 使用控制旋钮或/键
1. 按【MR】进入记忆呼叫模式
l 所呼出的即为最后使用的记忆信道
2. 旋动控制旋钮或【】/【】选出所需记忆信道
l 空白的记忆信道将不会被呼出
l 返回VFO模式，按【VFO】
注意：如“当前波段”在菜单第3项(MR方法)被选定，那幺只呼叫出记忆信道只有相同波段数据
n 使用数字键盘
可按数字键盘选出所需记忆信道号码
1. 按【MR】进入记忆信道呼叫模式
2. 按【ENT】后输入3位信道号码
l 例如：呼出信道12按【ENT】、【0】、【1】、【2】
l 如选取记忆信道少于100，可使用简易方法按【ENT】后输入信道号码
例如呼出信道9，按【ENT】、【9】、【ENT】
l 注意：
l 如呼叫空白记忆信道，会发出错误哔音
l
l 16-2
不可以呼出编程扫描记忆信道(L0/V0 ~ L9/V9)，优先信道(Pr1及Pr2)，及资料信道(1-0 ~ 1-9)，当使用数字键盘。
当呼出自定差频异频记忆信道，“+”及“-”出现于显示屏，按【REV】可显示发射频率。
呼出记忆信道后，可以修改其中音频或CTCSS设定。
l
l 清除记忆信道
l 清除个别记忆信道：
1. 呼出需要清除的记忆信道。
2. 按下及保持【ф】(电源)将对讲机关电。
3. 按【MR】+【ф】(电源)。
l 清除确认信息出现。
4. 按【MR】（【】或【MNU】）以清除该信道数据。
记忆信道内容被清除。
退出清除记忆信道，按任何均可除【MR】，【】及【MNU】外。
l 注意：
u 如清除资料信道数据，则数据会置为出厂数值。
u 优先信道数据及L0/V0 ~ L9/V9数据亦可被清除。
u 如要清除所有记忆信道内容，可使用全复位｛第50页｝
l
l 记忆呼出模式
l 对讲机记忆信道多达400个，作为搜索所需记忆信道太花时间，故可按下【MR】以呼出同一波段中的记忆信道。例如现工作于150兆VFO模式，当按下【MR】只能
l
l 16-3
l 呼出50兆内的记忆信道资料，要改变记忆呼出模式。
1. 按【MNU】
2. 旋动控制旋钮或按【】/【】以选出菜单第3(MR方法)
3. 按【】或【MNU】
4. 旋动控制旋钮或按【】/【】以选择“当前波段”
5. 按【】或【MNU】储存设定，否则按【】或【PTT】取消
l 当在VFO模按【MR】，只能在同一波段数据的记忆信道被呼出，要返回原来记忆呼出模式，重复步骤1-5动作及选择“所有波段”在步骤4中。
l 注意：
所有资料信道可呼出不管记忆呼出模式选择与否。
记忆呼出模式选择不会改变记忆组扫描信道｛24页｝
l
l 17-1
6. 记忆信道
l 记忆名称信道
l 可以采用8位字符作为记忆名称信道，当呼叫记忆名称信道显示屏会出现该名称，代替被记存的频率，名称可以是呼号，电台名称，城市，人名字等。
1. 按【MR】呼出所需记忆信道。
2. 按【F】，【MN<─>f】进入记忆名称输入模式。
l 进入游标出现
3. 旋动控制旋钮或按【】/【】选择第一个字母。
l 可参考附表选择各种字符及特别ASCII字母。
l 按【MONI】删除游标所在的字母。
l 可使用数字按键输入字母(特别ASCII字母无效)，例如：连续按【2】按键则可选择a，b，c，2，A，B，C再返回a。
l 当按下及保持【LAMP】，旋动控制旋钮则跳至每一ASCII字母组的第一个字母。
4. 按【】
l 游标移至下一位置。
5. 重复步骤3及4可共输入8位字符。
l 按【】完成8位字符输入。
l 如输入少于8位可按【MNU】或按【】两次作结策。
l 按【】游标退位。
l 按【PTT】，（【F】，【VFO】，【MR】或【CALL】）作取消输入。
17-2
储存记忆名称后，按【MN<─>f】键可显示记忆名称及频率。
l 注意：
亦可以DTMF记忆信道定出名称｛31页｝及资料信道｛20页｝，但不可以定名称在呼叫信道中｛9页｝。
不可以在空白信道中定名称。
可以重复步骤1至5以重写已记存的名称。
当清除记忆信道数据时，记存名称亦被清除。
l
18-1
6. 记忆信道
记忆信道群组
400个记忆信道分为8组、每组50个，组0记忆信道号0~49、组1为50~99、组2为100~149，如此类推，故可分组记存相近数据，同波段频率或相同工作模式等而方便操作。
使用记忆群组功能以呼出记忆信道
如要翻查400个记忆信道，顺序查阅会太花时间，因此使用记忆群组功能查阅所需记忆信道号会更快捷。
1. 按【MR】进入记忆呼出模式
2. 按下及保持【LAMP】，旋动控制旋钮选择群组
每旋动控制旋钮时，显示为每群组的对应最小记忆信道号，例如：对讲机内容已储存如下记忆信道。
记忆信道0，50，103，152，260，305，399当按下及保持【LAMP】则0为呼出顺序。
3. 放开【LAMP】及旋动控制旋钮，以选定所选群组的所需记忆信道。
l 注意：如在菜单第3项(MR方法)为“当前波段”｛16页｝，只有相同频率波段数据的记忆信道被呼出。
l
l 18-2
l 使用记忆群组取消功能清除记忆信道
l 如要逐一取消不需要信道，亦可使用此功能将某一记忆信道群组、全组清除。例如：取消第2群组记忆信道，则100~149记忆信道所有数据均被清除。
1. 按【MR】
l 旋动控制旋钮或按【】/【】选定需要消除某群组中的任一记忆信道。(例如：在第2群组的111号记忆信道)。
2. 按【ф】(电源)将对讲机关上
3. 按【MHz】+【ф】(电源)
l 清除确认信息出现
4. 按【MR】（【】或【MNU】）确认，否则按任何键作取消清除。
l
l 记忆信道传送
l 记忆ÆVFO传送
l 将从记忆呼出模式检索频率及其参数资料，您可以复制数据到VFO，此功能非常有用，例如：当你想要的监察频率是在被存放在记忆信道频率附近。
1. 按【MR】后，旋动控制旋钮呼出所需记忆信道。
2. 按【F】，【VFO】拷贝记忆信道数据至VFO。
l 注意：
拷贝自定异频信道数据｛15页｝，先调整倒频功能(ON)｛14页｝后进行传送。
编程扫描记忆信道(L0/V0 ~ L9/V9)，优先信道(Pr1及Pr2)，及资料信道(1-0 ~ 1-9)亦可拷贝至VFO。
l
l 18-3
l 信道Æ信道
l 您可以拷贝信道资料由一个记忆信道至另一记忆信道，此功能非常有用，当在记忆呼出模式中可
19-2
呼叫信道
不管对讲机当前工作频率，如按下呼叫键即跳用呼叫键内所储存的频率，就好象一个紧急信道一样。此种案例呼叫扫描会很有用处。
呼叫信道工厂预设值为144.000MHz(在2m波段)、223.000MHz(在1.25m波段)TH-F6A，430.000MHz(TH-F7E)/440.000MHz(TH-F6A)在70cm波段。每个呼叫信道均可重新写频、同频或异频均可。
注意：呼叫信道内容并不像0-399记忆信道可被清除，如呼叫信道被清除时会置定为工厂预设值。
呼出呼叫信道
1. 按【BAND】选择所需波段。
2. 按【CALL】选出当前波段的呼叫信道。
l 显示呼叫信道所存频率及“C”
l 返回原来频率，再按【CALL】
编程呼叫信道
按【BAND】选择所需波段。
选择所需频率及有关数据(TONE、CTCSS、DCS、异频等)。
当编程呼叫信道为自定异频频差，请先选择接收频率。
按【F】、【CALL】
l 所选择频率及有关数据即被记存于呼叫信道及所选波段内
19-3
如要记存分开的发射频率、继续下步骤。
选择所需发射频率。
按【F】
按【PTT】+【CALL】
l 分开的发射频率即被存于呼叫信道中。
注意：
u 发射频率与接收频率必需同一波段。
u 呼叫信道数据可分享A及B波段。
u 倒频状态不能存于呼叫信道。
u 呼出记存自定频差的呼叫信道，显示有“+”及“-” 。
u 发射频差状态及倒频状态不能记存于自定频差呼叫信道。
u 当要更改自定频差的呼叫信道内的发射频率，频率步进值一定要与原来自定频差的呼叫信道记忆数据相同。
20-1
6. 记忆信道
资讯信道
10个资讯信道作为记存广播服务频率，例如天气电台及调频广播电台、操作非常方便按【INFO】键即可呼出B波段资讯信道。以下列表为工厂预设值。
信道号码 频率/工作模式/记忆名称
接收频率，工作模式，及记忆名称均可以修改。
呼出资讯信道
按【INFO】即呼出资讯信道
l “I-n”出现，n代表0~9资讯信道号
l 如选择B波段工作，可旋动控制旋钮或按【】/【】选择其他资讯信道，如正在使用A波工作可按【A/B】转用B波段工作及选择不同资讯信道。
l 退出资讯信道模式，按【A/B】选择B波段然后按【VFO】或【MR】
l 注意：如按【MN<─>f】可从记忆名称改为显示接收频率，仅TH-F7E：工厂并无预置频率数据于资讯信道。请先记存频率数据等于资讯信道中，否则会发出错误哔音。
l
20-2
编程资讯信道
1. 按【VFO】
2. 选择所需频率及工作模式。
3. 按【F】
4. 旋动控制旋钮或按【】/【】选出记忆信道，(I-0至I-9)以便记存数据。
5. 按【MR】(【】或【MNU】
l 长哔音发出表示新数据己被重写于资讯信道内。
l 注意：
u 当进行全复位｛50页｝，所有资讯信道将恢复为工厂预设值。
u 如清除资讯信道内容｛16页｝，将恢复为工厂预设。
u 亦可将资讯信道内容转存至VFO或其他记忆信道。
l
21-1
信道显示
于这模式下只显示信道号(或信道名称)
1. 按【A/B】键+【ф】(打开电源)
l 通信机显示储存信道号
2. 转动调整旋钮或按【】/【】选择所需之储存信道号，当处于信道显示模式下，只有以下按键能工作。
【按键】
1当‘CALL’键选为‘1750’
【F】键后
1照明灯保持点亮直至再按此键
按以下键1秒钟
当发射时
当通信机关掉，【ф】(电源开关)及以下键
回复常规操作，可把通信机关掉后，再按【A/B】键+ 【ф】(打开电源)。
注意：
u 在进入信道显示模式下，你必须存有至少一个储存信道。
u 如储存信道含名称数据，则储存名称显示‘CH’
22-1
扫描
扫描功能可方便地监听你所需的频率，因此能提高操作的效率。
此通信机提供以下多种的扫描方式
扫描方式
功能
一般扫描
频段扫描
扫描所选择之频段频率
编程扫描
扫描在储存信道内之L0/V0 ~L9/V9之频率
1兆扫描
以1兆作扫描
储存扫描
全部信道扫描
当菜单号3(MR METHOD)设定后，扫描储存信道0至399
组扫描
当菜单号2(M. GPR LINK)设定后，扫描储存信道组号
常呼扫描
VFO
扫描常呼信道及现行VFO频率
储存信道
扫描常呼信道及被选的储存信道
优先扫描
每3秒钟检测优先信道(Pr1/Pr2)的状态
资料信道扫描
扫描资料信道
视像扫描
VFO
扫描现行使用频率之±5个频率，该频率之信号强弱显示为棒状图视
储存信道
扫描储存信道及显示该信号强弱为棒状图视
视像扫描图像可显示频道状况
注意：
当CTCSS哑音频或DCS数字哑音频启动，通信机停在繁忙信道，如该音频与本机相符，则通信机能听到声音，否则回复扫描
保持及按【MONI】键令扫描暂停，松开【MONI】键继续扫描。
22-2
u 按【PTT】键令扫描停止，但优先扫描及视像扫描除外。
u 按【MNU】键令扫描停止，视像扫描除外。
u 开始扫描开关关闭自动单工检测(ASC)｛参阅14页｝
u 在扫描工作期间，按动以下键使离开扫描功能，但优先扫描及视像扫描除外。优先扫描停止当‘Pr1’或‘Pr2’在闪动：【F】，【Ｆ】(1秒钟)，【 LAMP】，【MONI】，【SQL】，【BAL】，【A/B】，转动调整旋钮，【】/【】，【F】后按【SQL】，及【F】后按【LOW】。
一般扫描
当你在VFO模式下有3种扫描方式，频段扫描，编程扫描及1兆扫描
频段扫描
通信机扫描该频段的频率，例如：如你在A波段使用接收频率为144.525MHz，则扫描所有2m波段之频率，当现行工作频率超出编程扫描频率范围｛参阅23页｝，通信机也可能现行的频道上进行扫描。
1. 按【VFO】键
2. 按【BAND】键选择所需频段
3. 转动调整旋钮或按【】/【】选择编程频率范围之外之频率。｛参阅23页｝
4. 按【VFO】键(1秒钟)开始频段扫描。
5. 按【VFO】键或【PTT】停止频段扫描
注意：
u 在扫描期间，你可转动调整旋钮或按【】/【】来改变扫描频率
u 通信机扫描频率范围为在A波段储存在菜单号4(PROG VFO)｛参阅39页｝
u 如你选择频率范围为L0/V0 ~ L9/V9于步骤3，则开始编程扫描｛参阅23页｝
u 按【MONI】键，频段扫描暂停，松开【MONI】键回复扫描
u 当收到信号后扫描停止。
u 如微调功能开启，扫描不会停在繁忙信道。
23-1
编程扫描
你可限制频率扫描范围，本通信机储有10对储存信道(L0/V0 ~ L9/V9)以作为开始及结束频率。这可监察储存于L0/V0至L9/V9内之开始及结束频率。执行编程扫描之前，须储存于L0/V0 ~ L9/V9之其一道内。
储存编程扫描频率范围
1. 按【VFO】键
2. 按【BAND】键选择所需频段
3. 转动调整旋钮或按【】/【】选择开始频率
4. 按【F】键，转动调整旋钮或按【】/【】选择由L0 ~ L9之储存信道
5. 按【MR】键(【】或【MNU】)储存开始频率于储存信道
6. 转动调整旋钮或按【】/【】选择所需结束频率
7. 按【F】键，转动调整旋钮或按【】/【】选择相对V0 ~ V9之信道(你必须选择相同号码于步骤4)
例子，如你选择L0于步骤4，你必须于相同步骤选择V0
8. 按【MR】键(【】或【MNU】)储存结束频率于储存信道
进行编程扫描
1. 按【VFO】键
2. 转动调整旋钮或按【】/【】选择储存信道L0/V0 ~ L9/V9之频率范围
3. 按【VFO】键(1秒钟)开始编程扫描
4. 按【VFO】键或【PTT】停止编程扫描
注意：
u 如你按【MONI】键，编程扫描暂停，松开【MONI】键回复扫描
u 如微调功能开启，扫描不会停在繁忙信道
u 当收到信号后停止扫描
u 如多于2对编程扫描信道及从叠频率范围，则把底位之储存编程道号优先。
u 执行编程扫描，须符合以下条件。否则进入频段扫描｛参阅22页｝
l 上限及下限频率须于相同频段
l 在设定编程扫描信道时，下限频率须少于上限频率。
23-2
兆扫描
于现行VFO频率扫描作1兆频率范围内
按【VFO】键
转动调整旋钮或【】/【】选择频率进行兆扫描，如你想扫描145MHz频率，选择任何频率于140.000MHz与149.995MHz之用(例如：选择145.650MHz)，这样于145.000MHz至145.999MHz进行扫描
按【MHz】键(1秒钟)开始兆扫描
按【MHz】键或【PTT】停止兆扫描
注意：
u 如微调功能开启，你不能执行兆扫描
u 如你按【MONI】，兆扫描暂停，松开【MONI】回复扫描
所有信道扫描
扫描所有已储存之信道
1. 按【MR】(1秒钟)
l 开始扫描，转动调频旋键或【】/【】可改变扫描方向
l 在扫描期间转动调频旋钮可快捷选择所需信道
2. 按【MR】键即停止扫描
注意：
u 必须有2个或以上储存信道，不包括特别功能之储存信道
u 如于菜单3号(MR METHOD)选择“current BAND”则只扫描储存信道内之相对频段信道
u 当收到信号时，扫描停止
组扫描
此功能以便利于管理所有的400个信道，这所有信道可分为8组｛参阅18页｝，你可选择可须之组号作为扫描，此功能也可选择信道号时而同时扫描相对之组号。
1. 按【MR】键
2. 转动调频旋钮或【】/【】选择扫描组内之信道。
例如，想扫描0组，则调出信道12(0组包括储存信道0~49)
3. 按【MHz】键(1秒钟)
l 所选择之组内信道右扫描
l 如0组联系到其他组号，则所有组被扫描
4. 按【MHz】键或【PTT】键便停止扫描
24-2
注意：
u 必须有2个或以上储存信道，不包括特别功能之储存信道
u 如于菜单3号(MR METHOD)选择“current BAND”，则只扫描储存信道内之相对频段信道
u 当收到信号时，扫描停止。
储存组联系
400个信道可分为8组｛参阅18页｝，你可用此功能扫描2个或多个组。
1. 按【MNU】键进入菜单模式
2. 转动信道旋钮或按【】/【】选择菜单号2(M. GRPLINK)
3. 按【】键或【MNU】键
出现储存组号
4. 按【】/【】，及转动信道旋钮或按【】/【】选择所需之联系组号。
联系组号出现于显示屏之底部，(例，组0，1，3及5已联系)
5. 按【】键或【MNU】键为储存设定，按【】键或【PTT】则取消
你可按【MONI】键取消所有联系
你可按【0】~【7】来选择需要联系之组号
25-1
常呼扫描
常呼信道能储存于每一频段，包括144MHz，430MHz及220MHz(只用于TH-F6A)｛参阅19页｝，你能轮流监听现行使用信道及常呼信道。
选择频率作监听(VFO模式，从储存汇出或资料信道模式)
于VFO模式，按【A/B】键选A波段或B波段，转动调频旋钮或按【】/【】选择频率。
于储存信道模式汇出，转动调频旋钮或按【】/【】选择所需信道。
按【INFO】汇出前一次之资料信道。
按【CALL】(1秒钟)开始常呼扫描。
常呼信道与设定之VFO频率，储存信道或资料信道可轮流监听。
按【PTT】或【CALL】键可停止常呼扫描
注意：
u 常收到信号时，扫描停止
u 即使储存信道或资料信道被锁定也能执行常呼扫描
u 当现行频率使用中，常呼信道不能使用时则有‘beep’声出现
优先扫描
你可以检测到你喜爱之频率当监听A波段及B波段时，在此情况，可使用优先扫描功能，此功能可监听优先信道1‘Pr1’及优先信道2‘Pr2’之情况于每隔3秒钟，如接收到优先信道1或优先信道2时，此频率出现于B频段。
注意：
当信号消失后3秒钟内没有操作任何键，则通信机回复到原来之频率及继续优先扫描。
25-2
优先信道编程
1. 按【VFO】键
2. 转动调频旋钮或按【】/【】选择所须之优先信道频率
3. 如需要，选择模式及选呼功能
4. 按【F】键
储存信道号出现
5. 转动调频旋钮或【】/【】选择第一优先信道‘Pr1’
6. 按【MR】键(【】或【MNU】)储存数据于优先信道。
如需储存第二优先信道，重复步骤1~6及选择于步骤5选择优先信道2‘Pr2’
注意：：你能编定任何频率于B波段作为优先信道
使用优先扫描
按【F】键，【BAL】键
‘è’显示
每隔3秒钟，轮流检测Pr1及Pr2的信号
当优先信道检测到信号后，Pr1或Pr2在闪动，同时在B波段频率转换到优先信道。
当信号消失后3秒钟内没有操作任何键，则通信机自动回复到原来频率及继续优先扫描。
离开优先扫描，可再次按【F】键，【BAL】键
26-1
扫描
注意
u B波段可能收到间中的信号，因为B波段同时检测优先信道当优先扫描使用时。
u 当优先信道含CTCSS或DCS收到信号时，优先信道被汇出，甚至不同信道编码，无论如何，通信机静噪只被打开于相同的哑音频CTCSS或数字哑音频DCS。
u 音调告警功能｛参阅40页｝启动，此功能会覆盖优先扫描如B波段之功能，因此优先信道不能作监听及发射。
u 保持按【MONI】键则令优先扫描暂停而没有显示优先信道，再按【MONI】键可回复优先扫描。
u 如你清除优先信道｛参阅16页｝，则优先扫描停止。
u 当‘Pr1’或‘Pr2’在闪动时，按动任何键可离开优先扫描，除以下键外：【LAMP】，【MONI】，【A/B】，【SQL】，【BAL】，【F】(1秒钟)，及【PTT】
u 当优先扫描启动时，如执行可见之扫描，则优先扫描暂停。
资料信道扫描
资料信道扫描与组扫描相似
1. 按【INFO】键
前一次最后之资料信道汇出
2. 按【INFO】键(1秒钟)，开始资料信道扫描
3. 按【INFO】，停止资料道扫描
如有需要，按【A/B】键选择B波段及按 【VFO】键或【MR】键选择其他频率(信道)于B波段
注意：
当收到信号时，扫描停止
26-2
视像扫描
当在接收期间，视像扫描可以监察到于现行使用频道附近的频率。视像扫描之图像可监察到所选范围之所有使用中频率。你可见到6条图示，而每个频率之大小则表示该频率之强场电平。
视象扫描可监察于现行频率为中心的±5个信道(频率)，则其11个信道(频率)的强场图像显示。
注意：
u 当在A波段执行视像扫描功能时，通信机能有音频输出，另外，当在B波段执行视像扫描时，则没有音频输出，而强场表并不表示其信号强弱
u 当VOX功能启动时，不能执行视像扫描。
使用视像扫描(VFO)
选择那一波段为视像扫描
按【VFO】键
转动调频旋钮或按【】/【】选择中心频率
l 通信机扫描现行VFO频的以上5个频率及以下5个频率，而该频率之步进与现行VFO频率相同。
按‘F’键，【INFO】键开始视像扫描(VFO)
l 扫描之频率显示于现行波段，而强场电平则显示于另一波段。
l 保持及按【MON】键令扫描暂停，此时，中心频率图像在闪动及你能监察到频率，松开【MONI】键则继续视像扫描。
转动调频旋钮或按【】/【】改变现行扫描频率
指标改动时，频率也改变
按【F】键，【INFO】键，停止视像扫描
注意：
u 如你于扫描中按【PTT】，此频率为中心频率的范围内，在发射的中心图像在闪动。
u 如启动微调功能，视像扫描则取消微调功能及自动调整到另一个可用频率。
27-1
使用视像扫描(储存信道)
1. 按【MR】键汇出储存模式
2. 转动调频旋钮或按【】/【】选择中心储存信道
3. 按【F】键，【INFO】开始视像扫描
通信机开始扫描选定中心信道之以上5个信道及以下5个信道。
现行扫描储存信道号及频率显示在现行波段上。信道频率之强场则显示在另一频段。
保持及按【MONI】键则使扫描暂停，当视像扫描暂停时，中心频率棒状图示在闪动及你能监听此频率。松开【MONI】键则回复视像扫描
4. 转动调整旋键或按【】/【】选择现行扫描信道
5. 按【F】键，【INFO】停止视像扫描
注意：
u 如你于扫描中按【PTT】，此频率为中心频率的范围内，在发射时的中心图像在闪动。
u 如已储存11个或更多信道，则‘’及‘’不显示
u 即使储存信道中的微调功能启动，视像扫描(储存信道)仍开始储存信道锁定。
你可在储存信道中锁定某些信道不被监听
1. 按【MR】键进入储存信道模式
2. 转动调整旋钮或按【】/【】选择锁定之储存信道
3. 按【F】键，【MHz】键
l ‘ê’符号于被锁定之信道号右上方出现
4. 取消此锁定，可从步骤1~3
l ê符号消失
27-2
注意：编程储存扫描(L0/V0 ~ L9/V9)及
优先信道(Pr1及Pr2)是不能锁定
即使储存信道锁定，你也能执行常呼扫描{参阅25页}与常呼信道及储存信道。
如相同之储存信道汇出于A及B波段时，你不能销定信道。
扫描恢复方法
当收到信号时，扫描停止于某频率(或储存信道)，你可记择不同方法令扫描继续或停止。
l 时间操作模式(出厂状态)
当此频率收到信号时，此频率(储存信道)停留约5秒钟后继续扫描，即使信号仍在此。
l 载波操作模式
当收到信号时，该频率(储存信号)停留直至信号消失。约信号消失2秒钟后继续扫描。
l 寻找模式
l 当有信号时便停止在频率或储存信道。
更换扫描回复方法
1. 按【MNU】键
2. 转动调整旋钮或按【】/【】选择菜单号1(SCAN RESUME)
3. 按【】键或【MNU】键
4. 转动调整旋钮或按【】/【】选择‘TIME’(时间操作模式)，‘CARRIER’(载波操作模式)，或‘SEEK’(寻找模式)
5. 按【】键或【MNU】键储存该设定
按【】键或【PTT】键则取消。
(P.28)
选择呼叫
CTCSS和DCS
当您只想听到特有个人或组的呼叫，此时，选择选择呼叫功能。对讲机内置有CTCSS(连续音频静噪系统)和DCS(数字电码静噪电路)。对讲机只接收具有相同CTCSS哑音频或DCS数字哑音频，相同频率的信号。
接收 不接收 不接收 关闭OFF
注意：
CTCSS和DCS不会导致您的谈话中断或干扰。它只是解除不想听到的谈话。
CTCSS
CTCSS是一个哑音频，它可以从下页表中的42个音频
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
