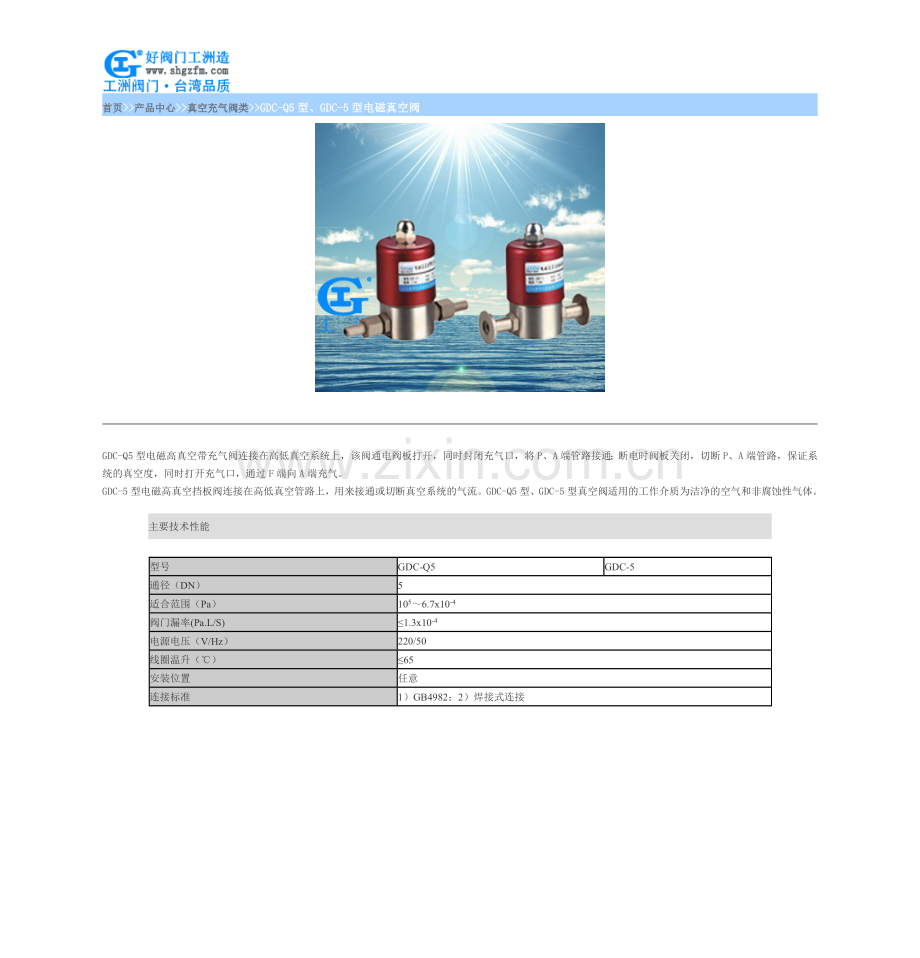

首页>>产品中心>>真空充气阀类>>GDC-Q5型、GDC-5型电磁真空阀

GDC-Q5型电磁高真空带充气阀连接在高低真空系统上，该阀通电阀板打开，同时封闭充气口，将P、A端管路接通；断电时阀板关闭，切断P、A端管路，保证系统的真空度，同时打开充气口，通过F端向A端充气。
GDC-5型电磁高真空挡板阀连接在高低真空管路上，用来接通或切断真空系统的气流。GDC-Q5型、GDC-5型真空阀适用的工作介质为洁净的空气和非腐蚀性气体。
主要技术性能

型号
GDC-Q5
GDC-5
通径（DN）
5
适合范围（Pa）
105～6.7x10-4
阀门漏率(Pa.L/S)
≤1.3x10-4
电源电压（V/Hz）
220/50
线圈温升（℃）
≤65
安装位置
任意
连接标准
1）GB4982；2）焊接式连接

订货须知：

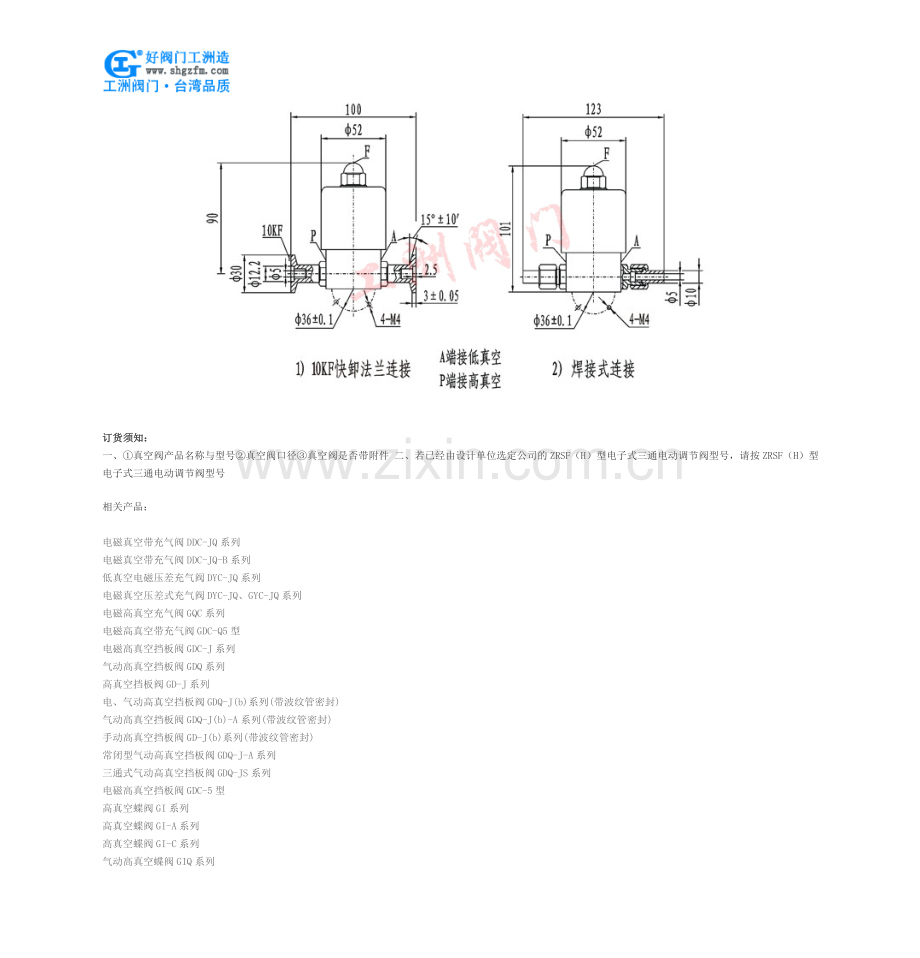

一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号
