收音机的安装与调试
（专业基础实训实验报告）

专业班级： 2013级测控技术与仪器

学生姓名： 张明明

学生学号： 201310504047

实验组数：

指导教师： 于娟，谭科华

实验时间：

实验地点： 分析测试中心

实验成绩

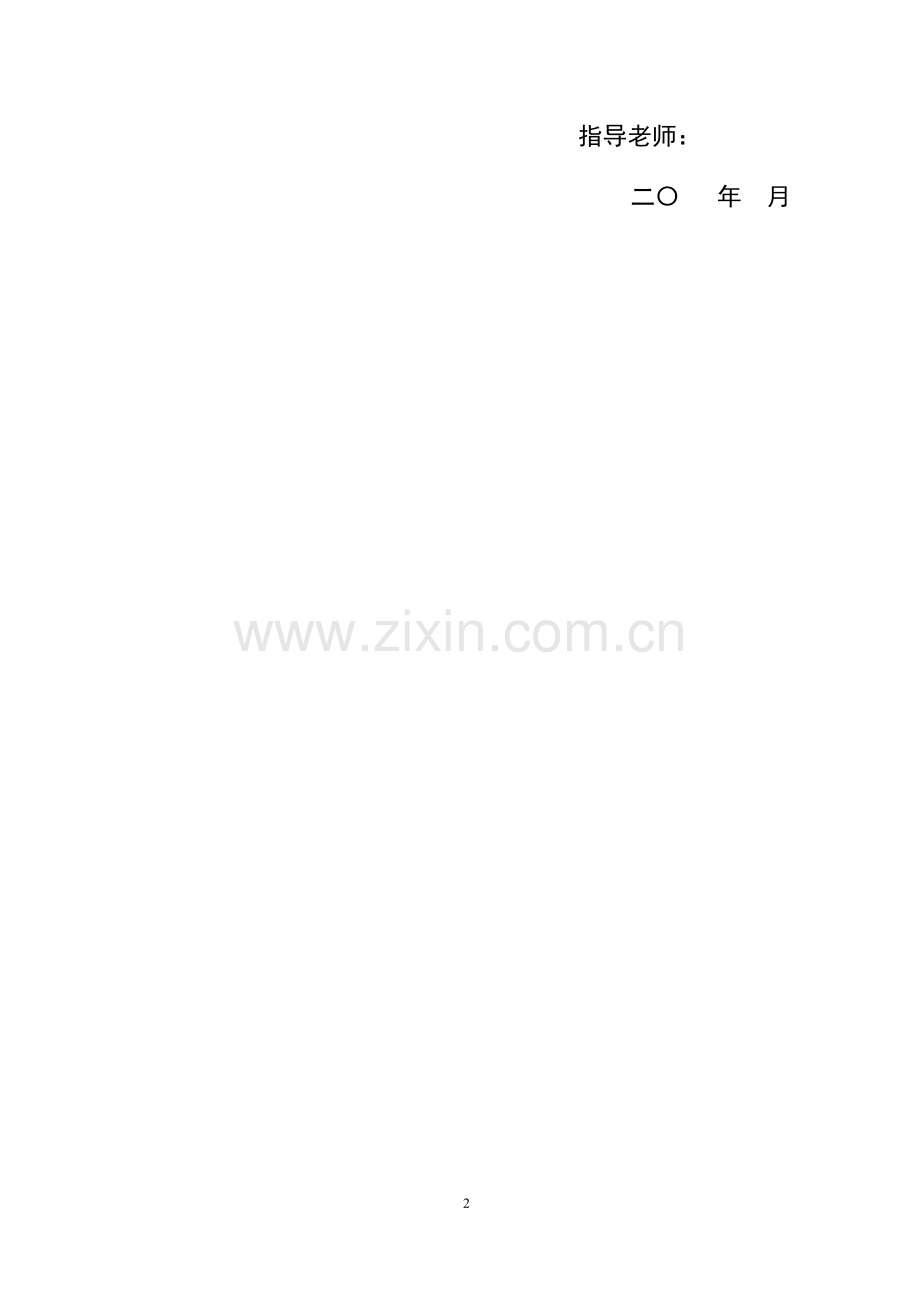

指导老师：
二〇 年 月
12

目录
1． 实验要求------------------------------------------------------------------3
2． 实验设备------------------------------------------------------------------3
3． 方案设计------------------------------------------------------------------3
1. 设计思想及工作原理----------------------------------------------------3
2. 设计原理及方案--------------------------------------------------------4
4.系统调试-------------------------------------------------------------------5
5.结果分析-------------------------------------------------------------------8
6.实验总结-------------------------------------------------------------------9

一． 实验要求

1. 了解zx921收音机的工作原理及其中的所有元件；
2. 掌握焊接技术并熟练焊接zx921型收音机；
3. 学会调试zx921型收音机；
4. 自查焊点，要求焊点符合标准、不虚焊、假焊、搭焊更不能错焊和漏焊。要求同类元件高度一致。要求电阻、电容、管子焊接高度不得高于中周。接线准确；
5. 至少能调出一个及以上的电台，并且要求电台声音清晰宏亮。

二． 实验设备

1. zx921型收音机（未进行安装）；
2. 电烙铁及烙铁架；
3. 助焊剂松香；
4. 改刀和镊子及钳子；
5. 焊丝-锡丝；
6. 电池.

三． 方案设计

1． 设计思想及工作原理：

（1）输入调谐回路
输入调谐回路的作用为：接受和选择电台信号。
（2）变频器
变频器的作用为：将耦合过来的电台信号（外来高频调幅信号）转换为465khz的中频调幅信号。
(3)中频放大器
中频放大器由两级单调谐放大器构成，采用变压器耦合方式向后传输信号，收音机的灵敏度（接受弱信号的能力）和抗干扰性能主要由中放决定。
（4）检波（调解）电路
电路可以将中放放大后的465khz中频调幅信号转换为低频音频信号输出。
（5）前置低频放大电路
电路可以把检波输出的弱音频电压信号放大几十至几百倍。
（6）功率放大器
为扬声器提供足够大的信号功率，以推动扬声器发声。

2． 设计原理及方案

一、 输入回路：
由磁性天线感应得到的高频信号，实际上是高频载波信号（由于声波在空中传播速度很慢，衰减快。因此将音频信号加载到高频信号上去称为调制。调制方式有调频和调幅之分。我们装的收音机接收的是调幅高频信号）经过ＬＣ调谐回路加以选择到欲接收电台信号。（为使收音机获得较高选择性、灵敏度，应选合适 Ｌ1与Ｌ2 匝数比。现在装的天线线圈现成已设计好的，要求学生尽量注意，不要把线圈弄断，否则拆除线圈减少圈数影响匝数比）。
二、 变频电路：
由输入回路送来的高频信号是调幅波，本机振荡产生的本振频率信号是等幅波，混频后经选频得到465KHZ 中频信号。因此变频级主要作用：是将调幅的高频信号变为调幅的中频信号。变换前后仅是载波频率改变，而信号包络不变。本机用一只变频管来完成该机的振荡和混频作用。对混频来讲，要求工作在非线性区，电流不能太大，否则变频增益下降，但对本振来讲，电流大一点，变频增益高又容易起振，电池下降不易停振。但振荡也不能太强，否则波形失真引起“咯”、“咯”声，增益反而下降，一般选电流为0.4～0.6MA。
三、 中频放大：
中放级的好坏对收音机灵敏度、选择性等等有决定性影响。中放级工作频率是465KHZ用并联的LC 谐振回路作负载，因此只有在信号频率为465KHZ时并联谐振回路电压最大，因此提高了整机选择性。本机采用一级中放（常用的为二级中放）单调谐中频放大器，选择性及灵敏度不一定十分理想，但回路损耗小，调整方便，因此袖珍机广泛采用此线路。
四、 检波级：
中频信号仍旧是调幅信号，经过检波级，由二极管或三极管检波，从调幅波中取出音频信号。本机选用的是三极管利用其中一个PN结在非线性工作状态下起大信号检波作用，同时此管还进行来复低频电流放大。
五、 低放和功率放大：
检波后的音频信号送到低放级进行音频放大，然后通过输入变压器送到推挽功率放大级进行功率放大，输出信号推动扬声器发出声音。
    本机用推挽功放电路的管子工作在乙类状态。在无信号时截止，有信号时二管轮流工作，因此效率高，但乙类工作在小信号，在特性曲线弯曲部分产生失真。因此本机线路在无信号时基级也有一定的偏压 ，使之工作在甲乙类状态，这样效率高，输出功率大，而且省电。要求二只管子参数一致。希在装配时选定。凡一有一只管损坏，必须配对选管。焊接时注意二管焊好，如虚焊一管，造成一管工作产生严重失真，而且音亮大大下降。

四． 系统调试
测试方法将收音机调到低端电台位置，用测试棒铜端靠近天线线圈（B1），如声音变大，则说明天线线圈电感量偏大，应将线圈向磁棒外侧稍移，用测试棒磁铁端靠近天线线圈，如果声音增大，则说明线圈电感量偏小，应增加电感量，即将线圈往磁棒中心稍加移动。用铜铁棒两端分别靠近天线线圈，如果收音机声音均变小，说明电感量正好，则电路已获得统调。
组装调整中易出现的问题
1、变频部份  判断变频级是否起振，万用表直流2.5V档正表棒接V1发射级，负表棒接地，然后用手摸双联振荡（即连接B2端），万用表指针应向左摆动，说明电路工作正常，否则说明电路中有故障。变频级工作电流不宜太大，否则噪声大。红色振荡红圈外壳两脚均应折弯焊牢，以防调谐盘卡盘。
2、中频部分  中频变压器序号位置搞错，结果是灵敏度和选择性降低，有时有自激。
3、低频部份  输入、输出位置搞错，虽然工作电流正常，但音量很低，V6、V7集电极（c）和发射极（e）搞错，工作电流调不上，音量极低。
收音机检测修理方法
1、检测前提：安装正确、元器件无差错、无缺焊、无错焊及塔焊。
2、检查要领：一般由后级向前检测，先检查低功放级，再看中放和变频级。
3、检测修理方法：  （1） 整机静态总电流测量  本机静态总电流≤25mA，无信号时，若大于25mA，则该机出现短路或局部短路，无电流则电源没接上。
（2） 工作电压测量
正常情况下，D1、D2两二极管电压在1.3±0.1V，此电压大于1.4V或小于1.2V时，此机均不能正常工作。大于1.4V时二极管IN4148可能极性接反或已坏，检查二极管。 小于1.3V或无电压应检查： a.电源3V有无接上  b.R12电阻220Ω是否接对或接好；  c.中周（特别是白中周和黄中周）初级与其外壳短路。
（3） 变频级无工作电流：
检查点：a.无线线圈次级未接好；
b.V19018三级管已坏或未按要求接好；
c.本振线圈（红）次级不通，R3100Ω虚焊或错焊接了大阻值电阻。
d.电阻R1100K和R22K接错或虚焊
（4） 一中放无工作电流
检查点：a.V2晶体管坏，或（V2）管管脚插错（e、b、c脚）；
b.R420K电阻未接好；
c.黄中周次级开路
d.C44.7μ电解电容短路
e.R5150Ω开路或虚焊。
（5） 一中放工作电流大1.5~2mA（标准是0.4~0.8mA，见原理图）
检查点：a.R81K电阻未接好或连接1K的铜箔有断裂现象；
b.C5233电容短路或R5150Ω电阻错接成51Ω；
c.电位器坏，测量不出阻值，R9680Ω未接好；
d.检波管V49018坏，或管脚插错。
（6） 二中放无工作电流
检查点：a.黑中周初级开路；
b.黄中周次级开路；
c.晶体管坏或管脚接错；
d.R751Ω电阻未接上；
e.R662K电阻未接上。
（7） 二中放电流太大，>于2mA
检查点：R6 62K接错，阻值远小于62K。
（8） 低放级无工作电流
检查点：a.输入变压器（蓝）初级开路；
b.V5三级管坏或接错管脚；
c.电阻R1051K未接好或三极管脚错焊
（9） 低放级电流太大 大于6mA
检查点：R1051K装错，电阻太小。
（10）功放级无电流（V6、V7管）
检查点：a.输入变压器次级不通；
b.输出变压器不通；
c.V6、V7三极管坏或接错管脚；
d.R111K电阻未接好。
（11）功放级电流太大 大于20mA
检查点：a.二极管D4坏，或极性接反，管脚未焊好；
b. R111K电阻装错了，用了小电阻。（远小于1K的电阻）。
（12） 整机无声
检查点：a.检查电源有无加上；
b.检查D1、D2（IN4148；两端是否是1.3V±0.1V）；
c.有无静态电流≤25mA；
d.检查各级电流是否正常，变频级0.2mA±0.02mA；一中放0.6mA±0.2mA；二中放1.5mA±0.5mA；低放3mA±1mA；功放4mA±10mA；（说明：15mA左右属正常）；  、e.用万用表×1档测查喇叭，应有8Ω左右的电阻，表棒接触喇叭引出接头时应有“喀喀”声，若无阻值或无“喀喀”声，说明喇叭已坏，[测量时应将喇叭焊下，不可连机测量]；
f.B3黄中周外壳未焊好；
g.音量电位器未打开。
（13） 整机无声
用万用表检查故障方法：用万用表Ω×1黑表棒接地，红表棒从后级往前寻找，对照原理图，从喇叭开始顺着信号传播方向逐级往前碰触，喇叭应发出“喀喀”声。当碰触到哪级无声时，则故障就在该级，可用测量工作点是否正常，并检查各元器件，有无接错、焊错、塔焊、虚焊等。若在整机上无法查出该元件好坏，则可拆下检查。

五．结果分析

六．实验总结
通过这次的实验，我觉得自己学到了很多，我了解了收音机的工作原理，也看到了它的内部构造。这是我大学以来第一次接触电路板和电焊，而在这期间我也有很多收获。首先就是对烙铁使用的认识。老师说，新烙铁使用之前, 应该先等烙铁头部微热时插入松香, 清洗干净烙铁头。不要将烙铁头在金属上刻划或用力去除粗硬导线的绝缘套,以免使烙铁头出现损伤或缺口,减少其使用寿命。在焊接一些特殊元件时,必须小心一定不要将管脚焊到一起，否则会发生短路的情况。当电烙铁不用时, 应该放在烙铁架上。
在此次收音机的焊接过程中，我也有了自己的心得体会。在电焊收音机得时候，焊接最需要注意得是焊接得温度和时间，焊接时间短、温度低，有可能使焊点融化不充分，焊点粗糙容易造成虚焊。而焊接时间过长，温度过高，则会使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象。焊锡要用一点点下去，电烙铁要在锡水熔化后产生光亮就拿开，这样就能焊出光亮圆滑的焊点了。一旦焊错，要小心地用烙铁加热后取下重焊。拨下的动作要轻，如果安装孔堵塞，要边加热，边用针通开。上螺丝、螺母时用力要合适，不可用力太大，否则容易损坏收音机外壳。
通过收音机的焊接，我们学会了基本的焊接技术，在收音机的检测与测试过程中，也知道了电子产品的装配经过，同时还学会了电子元器件得识别及质量检验，知道了整机的装配工艺，这些都培养了我们动手能力及严谨的作风，锻炼了自己动手技巧，提高了自己解决问题的能力，也为我们以后的工作打下了很不错的基础。总之，在实习过程中，我们要时刻保持清醒的头脑，出现错误，一定要认真、冷静的去检查分析错误并解决问题。
