中国移动室内分布系统
技术规范

四川移动通信有限责任公司
2001年7月

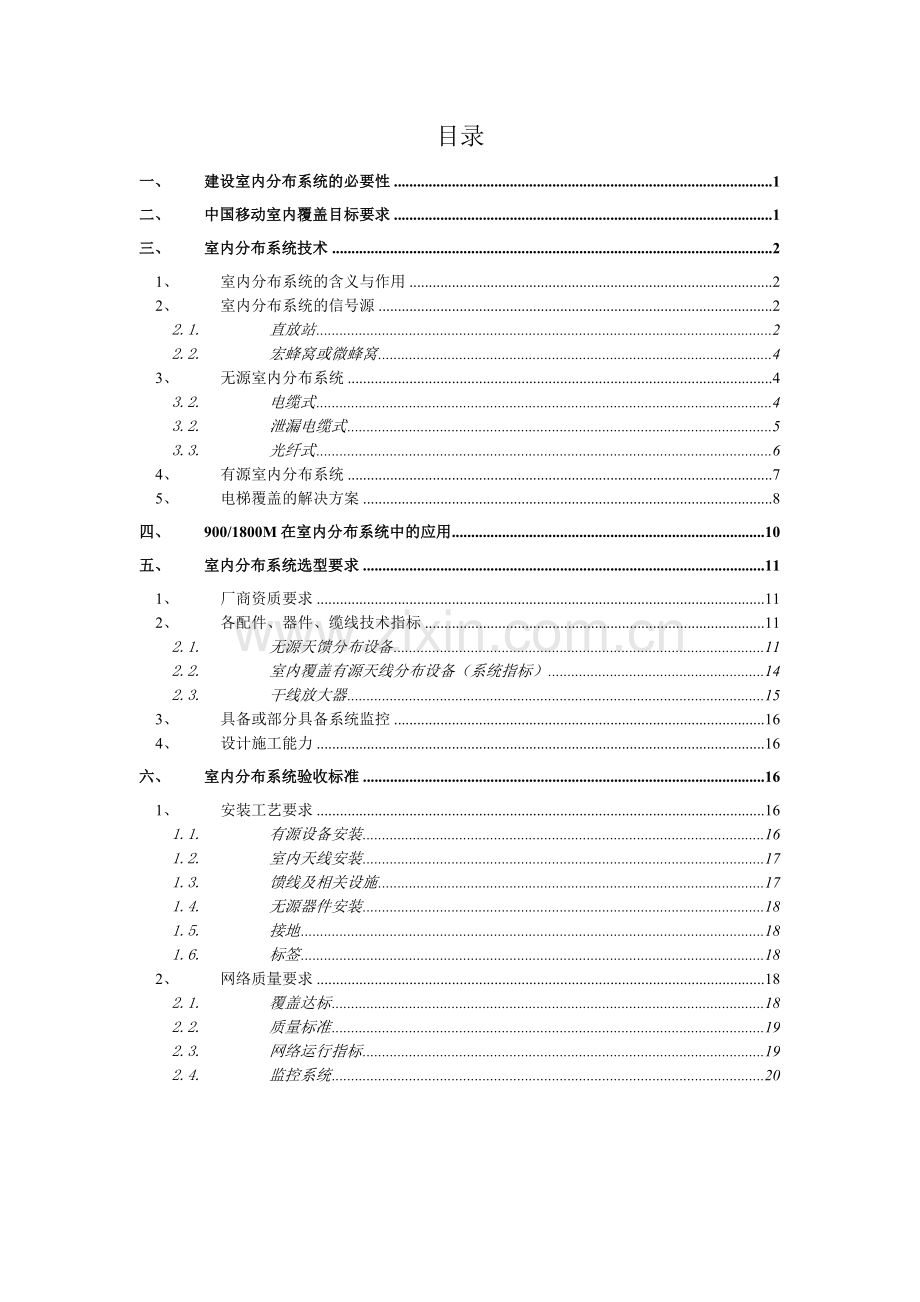

目录
一、 建设室内分布系统的必要性 1
二、 中国移动室内覆盖目标要求 1
三、 室内分布系统技术 2
1、 室内分布系统的含义与作用 2
2、 室内分布系统的信号源 2
2.1. 直放站 2
2.2. 宏蜂窝或微蜂窝 4
3、 无源室内分布系统 4
3.2. 电缆式 4
3.2. 泄漏电缆式 5
3.3. 光纤式 6
4、 有源室内分布系统 7
5、 电梯覆盖的解决方案 8
四、 900/1800M在室内分布系统中的应用 10
五、 室内分布系统选型要求 11
1、 厂商资质要求 11
2、 各配件、器件、缆线技术指标 11
2.1. 无源天馈分布设备 11
2.2. 室内覆盖有源天线分布设备（系统指标） 14
2.3. 干线放大器 15
3、 具备或部分具备系统监控 16
4、 设计施工能力 16
六、 室内分布系统验收标准 16
1、 安装工艺要求 16
1.1. 有源设备安装 16
1.2. 室内天线安装 17
1.3. 馈线及相关设施 17
1.4. 无源器件安装 18
1.5. 接地 18
1.6. 标签 18
2、 网络质量要求 18
2.1. 覆盖达标 18
2.2. 质量标准 19
2.3. 网络运行指标 19
2.4. 监控系统 20

一、 建设室内分布系统的必要性
随着我国经济的发展，人民生活水平的不断提高，移动通信事业得到了长足的进步。中国移动的GSM蜂窝移动通信系统自1994年投入商业运行以来，一直以极高的速度发展。截至2000年底，全国GSM移动用户数量已突破6000万，网络规模容量及用户数已居世界第三位。与此相适应，中国移动的网络建设规模也在不断扩大，网络覆盖日益完善。
在此基础上，室内覆盖已成为今后网络覆盖的重点。完善室内覆盖，是为用户提供优质服务的需要，是竞争的需要。随着网络的发展，用户的要求也在不断提高，几年前用户满足于能够打电话，现在则要求随时随地可以通话，室内话务已占相当大的比重。在此情况下，必须加强室内覆盖，满足用户需求，提供优质服务。另外，竞争对手经过几年的发展，已具备相当规模，并且具有资费优势，与其相较，中国移动的核心竞争力在于网络质量，实现室内覆盖是体现差异，增强竞争力的重要手段。
室内分布系统是实现室内覆盖的主要方法，作好室内分布系统建设具有现实的重要意义。
二、 中国移动室内覆盖目标要求
中国移动通信集团公司在2001年西安网络工作会议中对室内信号覆盖提出了明确的要求：
“加强城市室内覆盖建设不仅是吸收话务量、提高通话质量的有力手段，还应该认识到，室内覆盖站址作为一种稀缺资源，及早抢占，将对企业的长远发展具有战略意义。各省要结合2-3年的无线网络规划，确定必须建设室内覆盖的建筑，力争在2001年完成建设。2001年要求以下重要场所实现覆盖（即室内面积95%以上信号强度大于-94db）：移动用户在10万户以上城市的政府办公场所、新闻中心；飞机场候机楼、火车站候车厅；地铁；三星级以上酒店（北京、上海、广州为四星级）、高档商业办公楼、娱乐中心；营业面积超过2万平方米的大型商场；其他移动运营商有覆盖的场所；话务量大或用户投诉多的地方。”
三、 室内分布系统技术
1、 室内分布系统的含义与作用
室内分布系统是一套无线信号传播设备的总称，它利用电缆或光缆，辅以功分器、耦合器，将信号源的信号均匀传播到建筑物内部各处，由小功率天线发射出来，借此达到建筑物内部良好覆盖。当信号传送距离较远时，可加放大器进行中继。
现代大型建筑墙体厚，对无线信号屏蔽作用大，致使建筑物内部成为信号弱区，建设室内分布系统可以克服墙体结构阻挡，获得内部良好覆盖。高层建筑上部容易收到远方基站信号，信号杂乱、不稳定，很容易造成掉话、通话质量差等现象，建设室内分布系统可以用单一的纯净信号压制杂波信号，提高建筑高层网络通话质量。
建设室内分布系统的优点：第一，实现良好覆盖；第二，吸收建筑内部原来由于网络无覆盖或质量差损失的话务，并减轻外部基站的容量负荷；第三，室内分布系统可以比较容易的将信号限制在建筑物内部，不对外部产生影响，从而提高频率复用系数。
在建设室内分布系统时应注意不能对建筑物结构造成破坏，同时应尽量隐蔽、美观。
2、 室内分布系统的信号源
2.1. 直放站
在一些中小商场及餐厅等对容量要求不是很高的地方，可以使用直放站作为室内分布系统的信号源，将室外宏蜂窝下行信号引入室内，同时将室内上行信号发送到室外，如图1所示：
0dBm
50米/6.5dB
30米/3.9dB
25米/3.5dB
5dB
5dB

-14dBm
-13.5dBm
-13.7dBm
3层
2层
-11.4dBm
25米/3.5dB
5dB
-12dBm
-12.7dBm
4层
1层
5dB
20米/2.6dB
2米/0.5dB
6米/1dB
-10.7dBm
-12.4dBm
直放站
图1 直放站为信号源的分布系统
使用直放站作信号源优点在于：
l 经济实用，直放站价格低廉，以之解决一些面积小、容量小的建筑可以压缩系统建设成本。
l 无需调用传输，直放站由于是将空中信号接收转发，无需调用传输，使得系统开通相对简单快捷。
使用直放站作信号源应特别注意：
l 信源小区的选择。直放站所接收的小区信号质量和信号强度必须都处在理想的水平并且稳定，最好具有目视通路，但在城市环境中通常难以满足。
l 直放站的增益设计应考虑两方面的问题：一是上下行的链路平衡，二是上行信号不能太强，以免给其它基站造成干扰。
l 直放站的功率水平通常比较低，这就要求分布系统覆盖范围不大，室内天线发射功率低。
l 直放站室外天线的安装直接影响直放站的性能。室外天线的方向性要好，以提高对下行信号的选择性，同时减小上行信号对其它站的干扰。
l 使用直放站不能增加系统容量，应注意信源小区的话务负荷情况。
l 选频型直放站信号比较纯净，但价格较贵，同时信源小区频率配置发生变化，直放站必须随即调整。宽带滤波型直放站便宜并且无需随同调整，但由于采用宽带滤波，容易引入干扰，影响系统性能。
l 直放站性能恶化将对室外小区产生很大影响。全国各地已发生多起因为业主私装直放站干扰基站的事例。
2.2. 宏蜂窝或微蜂窝
对于话务集中，对容量要求高的大型展览中心和商业中心，需要建设单独的微蜂窝甚至宏蜂窝基站。建设的重点在于天线安装点的选择。由于室内覆盖的预测很困难，所以天线类型的选择、天线安装位置的选择、以及功率分配系统的设计将是工作的重点。
使用宏蜂窝或微蜂窝作信号源的优点：
l 信号纯净，能够保证系统运行质量。
l 容量大。
l 输出功率大，支持大面积覆盖。
l 不受室外其他小区调整的影响。
缺点：
l 价格相对昂贵，投资大。
l 需要调用传输，受一定限制。
3、 无源室内分布系统
无源分布系统与有源分布系统的区别及定义还存在不同的理解，在本规范中认为使用放大器进行信号的中继，没有其他有源放大设备，使用功分器、耦合器进行信号分配的系统叫做无源分布系统。这类系统最为普遍，生产厂家也最多。
3.2. 电缆式
电缆式无源室内分布系统是使用电缆进行信号传输的系统。电缆价格低，最为常用。通常在建筑物线井内的干线使用7/8的粗馈缆，以降低传输损耗，而在每层进行信号分配的电缆使用1/2的超柔细馈缆，以满足室内布线经常拐角的需要。如图2：

宏蜂窝/微蜂窝基站
图2、电缆式无源室内分布系统
在上图中，由于不同的天线距离BTS的远近差别很大，同时每个天线也根据覆盖区域的不同需要不同的发射功率，因此，非对称功分器在其中扮演了重要角色。
根据我国有关部门电磁辐射防护标准，要求天线口发射功率不得超过17dBm。如何保证信号在建筑物内均匀分布并得到满意的强度，同时又不超过国家标准，给设计工程师提出了较高的要求。
电缆由于传输损耗较大，通常为7-11dB / 100m，所以适用于覆盖面积适中，传输距离不是很长的建筑内。
传输距离较长时，可使用放大器对信号进行中继放大。但此时应注意，放大器会给系统引入噪声，从而造成信号质量差，系统性能下降。对此一是要严格控制放大器本身的系统指标，一般互调产物应小于36dBc，噪声系数不超过4dB。二是尽量避免放大器级联使得噪声累积。
3.2. 泄漏电缆式
在采用电缆传输的分布系统中有一种较为特殊的类型，这就是泄漏电缆。在一些地铁或隧道里面，结构狭窄，如果拐弯较多，使用天线进行覆盖的话，天线的覆盖范围明显受地形的限制，在这种情况下，可以使用泄漏电缆进行覆盖，其安装施工简单方便，但是由于泄漏电缆的损耗大，所以信号源的发射功率应该比较大，或者在短距离内就得增加放大放大器
泄漏电缆
合路平台
BTS
器，但是考虑到上行噪声的影响，放大器一般不能级联。另外，泄漏电缆造价昂贵也是制约这种方式广泛应用的因素。如图3：
图3：泄漏电缆式分布系统
3.3. 光纤式
对于大型的室内覆盖系统，分布天线会达到上百付。如果使用电缆传输加功率分配器，损耗将变得无法接受。由于光纤的传输损耗短距离内几乎可以忽略不计，因此使用光纤系统进行功率分配就成为理想方案。
如图4：
图4 光纤室内分布系统
光纤分配系统的工作原理无需详细描述。根据实际的应用经验，经常遇到的问题主要有：
l 严格控制BTS的发射功率，防止光转换器输入过载。一般要在光电转换之前要加合适的假负载；一旦光电转换系统调好之后，BTS的输出功率不要随意调整；
l 由于上行和下行信号的传输都要经过电--光和光--电转换，如果调试不好，信号会发生畸变，严重损害信号质量；
l 光纤比较脆弱，在安装和维护过程中容易损坏，经常会出现光纤损坏、传输中断的情况，在维护时要多加注意。
光纤分布系统的最大缺点在于其价格高，投资大，应对需覆盖建筑的面积，话务量等作详细考察。在实际应用中，通常都是采用光-电混合分布系统。实际上，不管是射频电缆分布系统还是光纤分布系统，其末端的天线都是通过电缆来连接的，这里所说的光-电混合分布系统，是说在一个建筑物中部分楼层使用射频电缆分布系统，部分使用光纤分布系统，在近距离范围内通过射频电缆部分充分利用微蜂窝或者直放站的功率，通过耦合器耦合出很小的一部分能量输入到点-光转换器，利用光纤将微弱信号传送至远端，光-电混合分布系统充分发挥了两者各自的优势。
4、 有源室内分布系统
有源室内分布系统是指采用前端-后端方式进行信号的分配，后端设备对所接天线输出信号进行调节，通过馈线给后端设备供电的室内分布系统。
前端和后端设备都是一种有源放大设备，可以接收和放大无线信号，带有处理器单元，能够接受控制。
前端设备的功能主要有：
l 接收和分配射频线信号
l 向系统各有源单元进行远端供电
l 智能控制和监测后端设备
l 提供现场或远端开通调试的接口
l 提供告警信息
后端设备的功能主要有：
l 接收和发射无线信号并提供信号增益补偿
l 接受前端设备的控制
l 提供告警检测信号
有源室内分布系统示意图见图4：
信号源
前端
后端
图4 有源室内分布系统
有源室内分布系统的最大优点是设计简单，由于采用前-后端方式，天线输出信号受后端设备直接调节，因此能够很容易得到需要的信号强度。另一个优点是便于实现智能控制，系统能够进行自我调节。另外，系统具有比较完善的告警机制，基本具备监测全系统的能力。
有源室内分布系统的缺点在于造价昂贵，作为有源设备，前、后端设备的价格比无源器件如功分器、耦合器等高的多，并且后端设备需求量大，使得全系统价格很高，对于大型建筑来说，不适于用有源系统作全楼覆盖。
5、 电梯覆盖的解决方案
电梯的覆盖是室内分系统设计中的一个难点。由于电梯轿厢为金属，屏蔽效果好，且轿厢上下移动，给设计带来很大困难。电梯的覆盖方案通常有以下几种：
轿厢
轿厢
方案一，如图：
这种方案是在每层楼的电梯间外侧放置天线，依靠无线信号的穿透能力对电梯内进行覆盖。虽然信号需要穿透墙壁以及轿厢，衰耗较大，但凭借天线口较强的功率输出，可以得到满意的覆盖效果。缺点是每层设置天线，设计稍复杂而成本较高。
方案二，如图：

轿厢
直放机
这种方案是在轿厢顶部放置一台小型的直放机，接收电梯竖井顶部天线的信号，转发至轿厢内部。这种方案主要缺点在于随电梯上下移动，轿厢内部信号强度将发生变化，需要仔细做好预测。
方案三，如图：

轿厢
这种方案是使用一条馈线将信号引入轿厢，设计简单方便，效果好。但是应注意，馈线需要在电梯井道内跟随电梯轿厢上下移动，一定要选用质量好的超柔电缆。另外，能否在电梯井道内布放电缆一定要取得物业管理部门的同意。
四、 900/1800M在室内分布系统中的应用
GSM1800系统已在全国很多本地网开通或将要开通，由此也带来了是否需要建设1800室内分布系统的问题。1800系统作为900系统容量的补充，在室内分布系统中也是如此，同样是基于容量的要求。
一个6载频小区，通常具有45个话音信道，按照EOS = 0.02，每用户0.015爱尔兰计算，能够支持忙时35.61Erlang，2373个用户。如果建筑内部话务量超过此数量，而基站又无法扩容，则不得不建设1800室内分布系统。
另外，新的技术如GPRS即将应用，在一个900/1800M系统都应用了GPRS的网络中，如果仅有900M的室内分布系统，当占用1800的室外用户进入室内时，会使业务暂时中断以进行双频网络的重新选择，可能存在一定问题。但是数据业务对实时性的要求不象语音通话那样严格，数据暂时中断后可以续传，所以单独的900M室内分布系统问题应该不会很突出。
建设1800室内分布系统存在下列不利因素：
1、馈线损耗高，通常的7 / 8馈线对1800信耗损耗比对900信号损耗大4-5dB，这就意味着需要更多放大器，使得成本上升。同时，损耗不同使900与1800信号需要放大的地点不同，给信号分配、系统设计带来困难。
2、支持双频的元件、器件如放大器、功分器、耦合器等比支持单频的器件价格昂贵的多，同样使成本上升。
3、室内存在两个小区覆盖同一片区域，使得话务流量控制成为必须考虑的因素。同时由于信号强度相差不大，如何控制手机不作过于频繁的切换也是困难之一。如果双频小区分属不同LA，还会带来位置更新等问题。
还应看到，对于屏蔽很大的建筑物，室内、外信号得到良好的阻隔，不产生强干扰的情况，会成为频率规划的有利条件，频率配置可以比较容易完成，频率资源问题并不突出，建设1800分布系统的需求不很迫切。
在建设室内分布系统时，原则上应优先采用GSM900室内分布系统，如果室内话务量很大，GSM900室内分布系统已不能满足需要时，再考虑使用GSM1800室内分布系统。因此，如果预计室内话务增长很快的地方，单频无法满足话务的需要，初期在建设GSM900室内分布系统时，建议选择双频器件（天线、功分器等），这样随着话务的增长在GSM900室内分布系统的基础上建设GSM1800室内分布系统时，单频到双频的扩容就不需对那些器件进行重复建设，降低了工程难度并减少了成本。
五、 室内分布系统选型要求
1、 厂商资质要求
为防止某些不具备实力、产品质量低劣的公司进入室内分布系统市场，避免影响网络质量，要求入围厂商必须具备一定资质。
国内厂商自主生产的主设备如直放站（机）、干线放大器、有源分布系统的主机单元、远端单元等必须具有下列证件：
l 信息产业部设备检验合格证
l 生产、销售许可证
代理国外公司产品也需要具有生产国相应证件。
厂商必须具备售后服务的完整体系。
2、 各配件、器件、缆线技术指标
下述各配件、器件、缆线技术指标仅作为参考。
2.1. 无源天馈分布设备
1、馈线
馈线类型
1/2”馈线
7/8”馈线
1/2”超柔馈线
FB10D
用途
用于信号传输

信号传输
信号传输
信号传输
尺寸(mm)
内导体外径
4.8±0.1
9±0.1
3.6±0.1
9.7
外导体外径
13.7±0.1
25±0.2
12.2±0.1
10.7
绝缘套外径
16±0.1
28±0.2
13.5±0.1
13.1
特性阻抗(欧姆)
50±1
50±1
50±1
50±1
工作频率上限(GHz)
>4
>4
>4
>4
一次最小弯曲半径(mm)
<100
<150
<30
/
损耗
(dB/100m)
900MHz
<7
<4
<11
<11
1800MHz
<11
<6
<16
<16
工作温度
-40℃~85℃
-40℃~85℃
-40℃~85℃
-40℃~85℃
是否具有阻燃功能
是
是
是
是

2、馈线连接头
连接头类型
BNC型
TNC型
N型
DIN7/16型
特性阻抗(Ω)
50Ω
50Ω
50Ω
50Ω
额定工作电压(V)
>500
>500
>1400
>2700
使用频率范围
0-3GHz以上
0-3GHz以上
0-3GHz以上
0-3GHz以上
屏蔽效力
≥100dB
≥100dB
≥114dB
≥128dB
接触电阻
≤10mΩ
≤2.5mΩ
≤2mΩ
≤0.4mΩ
绝缘电阻
≥5GΩ
≥5GΩ
≥5GΩ
≥10ＧΩ　
抗电强度
1.5KV
1.5KV
1.8KV
4KV
驻波比(2GHz)
<1.1
<1.1
<1.1
<1.1
环境温度
-55℃~125℃
-55℃~125℃
-55℃~125℃
-55℃~125℃
机械寿命(次)
>1000
>1000
>1000
>1000

3、功分器:用于将信号平均分配到2、3或4路支路上。
功分器类型
二功分器
三功分器
四功分器
特性阻抗
50Ω
使用频率范围
800MHz ~ 2GHz
驻波比(2GHz)
≤1.25
≤1.25
≤1.3
插入损耗
0.1dB
最大输入功率
≥1000W

4、耦合器：用于将信号按不同比例分配到不同支路上。
耦合器类型
7dB
10dB
15dB
20dB
特性阻抗
50Ω
50Ω
50Ω
50Ω
使用频率范围
800MHz~2GHz
驻波比(2GHz)
≤1.5
耦合端1功率损耗
1dB
0.4dB
0.1dB
0.1dB
藕合端2功率损耗
7dB
10.4dB
15.1dB
20dB
插入损耗
<0.1dB
最大输入功率
≥100W

5、合路器：用于将几路信号(同频段)合成为一路信号。
合路器类型
2：1合路器
3：1合路器
4：1合路器
特性阻抗
50Ω
使用频率范围
800MHz~960MHz
驻波比
≤1.1
≤1.2
≤1.2
耦合损耗
3±0.4dB
<5.5dB
<6.5dB
隔离度
>30dB
>25dB
>25dB
最大输入功率(每端口)
≥350W
≥100W
≥100W
另外，还有用于将900MHz和1800MHz频段信号合成为一路信号的双频段合路器。
合路器类型
双频段合路器
特性阻抗
50Ω
使用频率范围
900MHz输入端
800-1000MHz
1800MHz输入端
1700-2000MHz
驻波比
<1.2
插入损耗
900MHz输入端
<0.3dB
1800MHz输入端
<0.5dB
隔离度
>40dB
最大输入功率
900MHz输入端
>100W
1800MHz输入端
>50W

6、衰减器：用于衰减多余的信号强度，一般用于对输入信号强度有限制的室内型直放站、有源信号分布系统和室内光纤信号分布系统。
衰减器类型
2瓦衰减器
5瓦衰减器
10瓦衰减器
25瓦衰减器
50瓦衰减器
特性阻抗
50Ω
使用频率范围
0-3GHz
驻波比
1GHz
≤1.1
≤1.1
≤1.1
≤1.1
≤1.1
2GHz
≤1.1
≤1.15
≤1.15
≤1.15
≤1.15
环境温度

衰减
波动
(0到3GHz)
3dB
±0.2dB
±0.2dB
±0.2dB
±0.2dB
±0.2dB
6dB
±0.3dB
±0.3dB
±0.3dB
±0.3dB
±0.3dB
10dB
±0.3dB
±0.3dB
±0.5dB
±0.5dB
±0.5dB
20dB
±0.5dB
±0.5dB

±0.5dB
±0.5dB
30dB
±0.8dB
±0.8dB

±1.0dB
±1.0dB
40dB
±1.0dB
±1.0dB

±2.0dB
±2.0dB
另外，还有可调衰减量的衰减器，技术指标要求与上表基本一致。

7、负载：用于吸收无源器件上未使用端口的信号功率。
负载类型
2瓦负载
5瓦负载
10瓦负载
25瓦负载
50瓦负载
特性阻抗
50Ω
使用频率范围
0~3GHz
驻波比
1GHz
≤1.05
≤1.05
≤1.05
≤1.05
≤1.05
2GHz
≤1.12
≤1.12
≤1.12
≤1.15
≤1.15
环境温度
-40℃ ~+80℃

8、室内天线
天线类型
单频天线
双频天线
挂墙定向
吸顶全向
鞭状全向
挂墙定向
吸顶全向
鞭状全向
使用频段范围
870-960MHz
870-960MHz
870-960MHz
1710-
2000MHz
1710-
2000MHz
1710-
2000MHz
特性阻抗
50Ω
50Ω
50Ω
50Ω
50Ω
50Ω
驻波比
<1.5
<1.5
<1.5
<1.6
<1.6
<1.6
增益
5-7dBi
2dBi
2dBi
5-7dBi
2dBi
2dBi
最大输入功率
>50W
>50W
>50W
>25W
>25W
>50W

2.2. 室内覆盖有源天线分布设备（系统指标）
1、系统输出功率：10dBm
2、互调：900MHz频段，<-36dBc
1800MHz频段，<-30dBc
3、杂散：900MHz频段，<-36dBc
1800MHz频段，<-30dBc
4、系统噪声系数：<15dB
5、带内平坦度：峰峰值<2dB
6、所有带有放大器的器件特性要求可参照干线放大器的特性要求。
7、首级器件必须提供220V/50Hz交流电源，可波动范围大于+10%~-15%之间，浪涌电压大于1000V；其余后级有源器件的供电应可采用前级馈电的方式。另外还应提供±24或48VDC的直流电源。
8、应具备自动告警和监控功能。

2.3. 干线放大器
1、频率范围
上行：890-915MHz 1710MHz-1755MHz
下行：935-960MHz 1755MHz-1785MHz
2、主机增益
上行：30dB （900M） 30dB(1800M)
下行：30dB 35dB
3、最大输出功率：
900M 下行：25dBm 上行：14dBm(-36dBm交调)
下行：33dBm 上行：22dBm(-13dBm交调)
1800M 下行：25dBm 上行：14dBm(-30dBm交调)
下行：33dBm 上行：20dBm(-5dBm交调)
4、噪声系数：≤4dB
5、互调产物：
900MHz频段，<-36dBc
1800MHz频段，<-32dBc
6、杂散发射
900MHz频段，<-36dBc
1800MHz频段，<-32dBc
7、具有ALC功能
8、带内平坦度：≤1.5dB
9、电源：必须提供220V/50Hz交流电源，可波动范围大于+20%~-15%之间，浪涌电压大于1000V。
3、 具备或部分具备系统监控
室内分布系统建成后，由于其自身隐蔽、难于检修的特点，监控系统就显得尤为重要。分布系统应具备或部分具备监控的功能，能够及时、准确的给出设备告警，告警信息应有利于判断故障种类、故障地点。积极研究开发采集多套室内分布系统信息送至操作维护中心的技术，以实现集中监控。
4、 设计施工能力
设计施工能力是体现厂商实力的重要方面，厂家的技术人员必须清楚了解产品性能，对GSM系统有着深入的理解，具有丰富的室内分布系统设计施工经验。
在进行室内分布系统招标选型时，应提供一幢样本楼给各厂商，要求其给出室内分布系统设计方案，以利于对各厂商的设计能力做出评估。
六、 室内分布系统验收标准
1、 安装工艺要求
1.1. 有源设备安装
有源设备主要是指干线放大器、光纤、有源分布系统的主机单元、远端单元等设备。
l 设备的安装位置符合设计文件（方案）的要求。尽量安装在馈线走线的线井内，安装位置应便于调测、维护和散热需要。安装位置确保无强电、强磁和强腐蚀性设备的干扰。
l 安装时应用相应的安装件进行牢固固定。
l 要求主机内所有的设备单元安装正确、牢固、无损伤、掉漆的现象。对于光纤、有源分布系统的主机单元，各模块的安装数量应符合设计文件（方案）的规定。
1.2. 室内天线安装
l 若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。
l 若为吸顶式天线，可以固定安装在天花或天花吊顶下，保证天线水平美观，并且不破坏室内整体环境。如果天花吊顶为石膏板，还可以将天线安装在天花吊顶内，但必须对天线做牢固固定。
l 天线的安装位置符合设计文件（方案）的规定，并尽量安装在天花吊顶板的中央。
1.3. 馈线及相关设施
l 馈线必须按照设计文件（方案）的要求布放，要求走线牢固、美观，不得有交叉、扭曲、裂损情况。
l 当跳线或馈线需要弯曲布放时，要求弯曲角保持圆滑，其弯曲曲率半径不超过下表的规定：
线 径
二次弯曲的半径
一次性弯曲的半径
1/4”软馈
30mm
---
1/2”软馈
40mm
---
1/4”
100mm
50mm
3/8”
150mm
50mm
1/2"
210mm
70mm
7/8"
360mm
120mm
l 馈线所经过的线井应为电气管井，不能使用风管或水管管井。
l 馈线尽量避免与强电高压管道和消防管道一起布放走线，确保无强电、强磁的干扰。
l 馈线尽量在线井和天花吊顶中布放，并用扎带进行牢固固定。与设备相连的跳线或馈线应用线码或馈线夹进行牢固固定。
l 馈线的连接头都必须牢固安装，接触良好，并做防水密封处理。
l 对于不在机房、线井和天花吊顶中布放的馈线，应套用PVC管。要求所有走线管布放整齐、美观，其转弯处要使用转弯接头连接。走线不能有交叉和空中飞线的现象。
l 走线管应尽量靠墙布放，并用线码或馈线夹进行牢固固定，其固定间距如下表：

〈1/2 " 线径馈线
〉1/2 "线径馈线
馈线水平走线时：
1.0米
1.5米
馈线垂直走线时：
0.8米
1.0米
l 若走线管无法靠墙布放（如地下停车场），馈线走线管可与其他线管一起走线，并用扎带与其他线管固定。
l 馈线进出口的墙孔应用防水、阻燃的材料进行密封。
1.4. 无源器件安装
无源器件应用扎带、固定件牢固固定，不允许悬空无固定放置。
1.5. 接地
对于干线放大器、光纤、有源分布系统的主机单元设备必须接地，并应用16平方毫米的接地线与建筑物的主地线连接。
1.6. 标签
l 对每个设备和每根电缆的两端都要贴上标签，根据设计文件的标识注明设备的名称、编号和电缆的走向。
l 设备的标签应贴在设备正面容易看见的地方，对于室内天线，标签的贴放应保持美观，且不会影响天线的安装效果。
l 馈线的标签尽量用扎带牢固固定在馈线上，不宜直接贴在馈线上。
2、 网络质量要求
2.1. 覆盖达标
在基站设备工作正常情况下，对移动通信的盲区覆盖，应保证90%以上覆盖区域的信号强度不低于-85dBm；对基站信号重叠区，应保证90%以上覆盖区域的信号强度不低于-75dBm；在满足以上条件下，手机应优先占用室内分布系统信号。覆盖建筑物周围地面室内分布系统的信号强度不应高于-90dBm。
要求在室内覆盖的设计范围内任何地点所测得的手机接收信号强度不得低于-85dBm。
2.2. 质量标准
要求在通话过程中话音清晰无噪声，无断续，无串音，无单通等现象。
1、用无线测试仪表进行误码率（RxQual Sub）的测试，在所有覆盖区域，测试手机接收信号质量等级为3及3以下的测试点的数量应占95%以上。实际拨打测试中应感觉良好，无断续、杂音等现象。
2、切换测试，根据设计要求进行室内、室外之间的通话切换测试，手机应能够在空闲模式下顺利进行室内、外小区的重选，在通话状态下进行小区切换，切换成功率应不低于95%（以当地网络平均切换成功率为准）。
2.3. 网络运行指标
RA(Random Access)成功率要求：RA成功率反映了系统的可接入性。使用微蜂窝做信号源的室内分布系统，在微蜂窝设备工作正常的情况下，RA成功率要求每天全天统计结果不得低于99.0%(视各公司整个BSC的RA成功率情况而定)；使用直放站做信号源的室内分布系统，信源宏蜂窝的RA成功率不应低于原来指标。
切换要求：室内分布系统与周围基站要有良好的切换关系，在基站设备工作正常的情况下，使用微蜂窝做信号源的室内分布系统，忙时切入和切出成功率应分别在95.0%以上，并不应有频繁切换现象；使用直放站做信号源的室内分布系统，信源宏蜂窝的忙时切换成功率不应低于原来指标，并不应有频繁切换现象；在室内分布系统信号覆盖范围内，手机不应切换到其它小区。
掉话要求：在基站设备工作正常的情况下，用微蜂窝做信号源时，该小区话务掉话比指标应达到120；用直放站做信号源时，信源宏蜂窝的话务掉话比指标劣化不超过10。
拥塞要求：所有与室内分布系统有关的微蜂窝、宏蜂窝基站不应出现不正常拥塞现象，确实出现拥塞的要结合实际话务量进行分析解决。
2.4. 监控系统
完善的监控系统有助于系统的维护，对于安装有监控设备的室内分布系统，应对其所监控的内容、方式及监控的准确性进行验证。监控系统应及时、准确地反应出系统故障。
