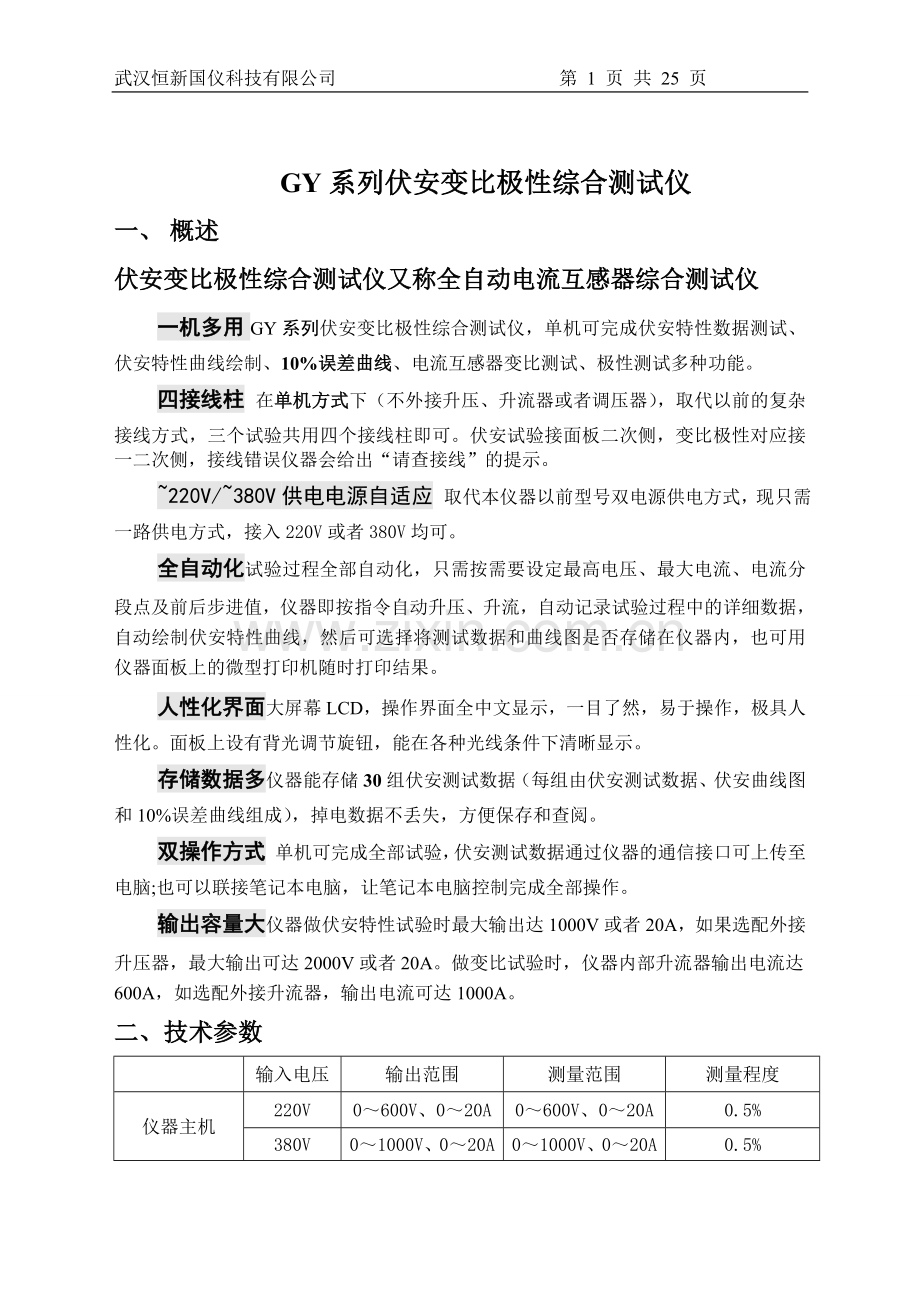

GY系列伏安变比极性综合测试仪
一、 概述
伏安变比极性综合测试仪又称全自动电流互感器综合测试仪
一机多用GY系列伏安变比极性综合测试仪，单机可完成伏安特性数据测试、伏安特性曲线绘制、10%误差曲线、电流互感器变比测试、极性测试多种功能。
四接线柱 在单机方式下（不外接升压、升流器或者调压器），取代以前的复杂接线方式，三个试验共用四个接线柱即可。伏安试验接面板二次侧，变比极性对应接一二次侧，接线错误仪器会给出“请查接线”的提示。
~220V/~380V供电电源自适应 取代本仪器以前型号双电源供电方式，现只需一路供电方式，接入220V或者380V均可。
全自动化试验过程全部自动化，只需按需要设定最高电压、最大电流、电流分段点及前后步进值，仪器即按指令自动升压、升流，自动记录试验过程中的详细数据，自动绘制伏安特性曲线，然后可选择将测试数据和曲线图是否存储在仪器内，也可用仪器面板上的微型打印机随时打印结果。
人性化界面大屏幕LCD，操作界面全中文显示，一目了然，易于操作，极具人性化。面板上设有背光调节旋钮，能在各种光线条件下清晰显示。
存储数据多仪器能存储30组伏安测试数据（每组由伏安测试数据、伏安曲线图和10%误差曲线组成），掉电数据不丢失，方便保存和查阅。
双操作方式  单机可完成全部试验，伏安测试数据通过仪器的通信接口可上传至电脑;也可以联接笔记本电脑，让笔记本电脑控制完成全部操作。
输出容量大仪器做伏安特性试验时最大输出达1000V或者20A，如果选配外接升压器，最大输出可达2000V或者20A。做变比试验时，仪器内部升流器输出电流达600A，如选配外接升流器，输出电流可达1000A。
二、技术参数

输入电压
输出范围
测量范围
测量程度
仪器主机
220V
0～600V、0～20A
0～600V、0～20A
0.5%
380V
0～1000V、0～20A
0～1000V、0～20A
0.5%
220V
0～600A
0～600A
变比测量精度1%
外接升压器
220V
0～1650V、0～3A
0～1650V、0～3A
0.5%
380V
0～2000V、0～3A
0～2000V、0～3A
0.5%
外接升流器
220V
0～1000A
0～1000A
变比测量精度1%
外接调压器

0～1000V、0～30A
0.5%
仪器工作电源
AC 220V±10% 50HZ
外形尺寸
420×330×320㎜
重量
24㎏
三、结构说明

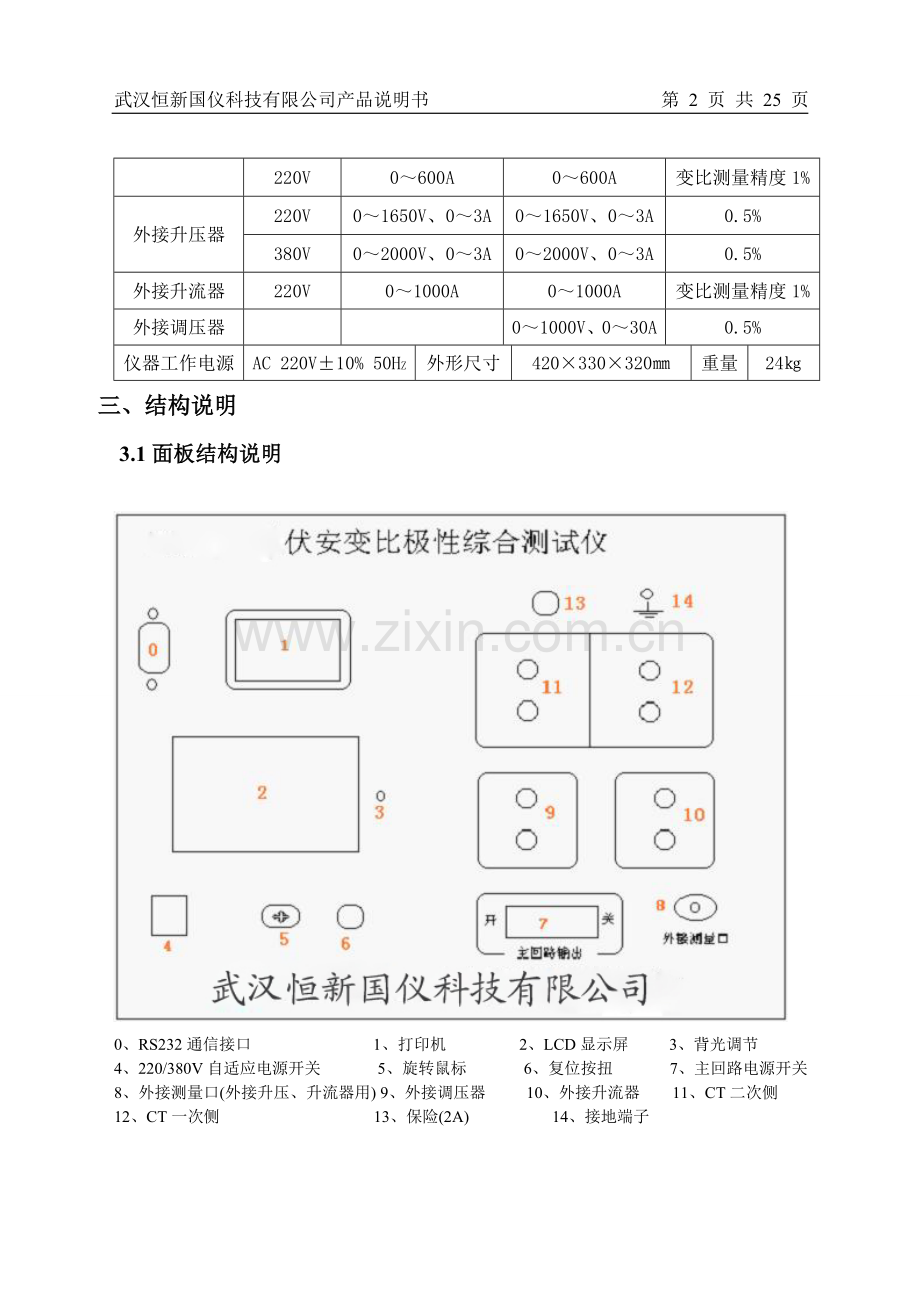

3.1面板结构说明

0、RS232通信接口 1、打印机 2、LCD显示屏 3、背光调节
4、220/380V自适应电源开关 5、旋转鼠标 　 6、复位按扭 7、主回路电源开关　
8、外接测量口(外接升压、升流器用) 9、外接调压器 10、外接升流器 11、CT二次侧
12、CT一次侧 13、保险(2A) 14、接地端子

3.2侧板结构说明
仪器侧板上装有仪器供电电源插座和散热风机。
注意：侧板上插座是仪器唯一供电电源入口，～220V或～380V均可
四、功能键说明及主菜单
4.1功能键说明
键：本产品采用旋转鼠标取代以往多个按扭，实现光标移动和选中的操作。
⑴、设置参数时，要修改的参数变黑，“顺时针旋转” 实现某一位加1操作（0->9
循环或者其他循环）,“逆时针旋转”实现某一位减1操作（9->0的循环或者其他
循环），“按下操作”表示确认进入下一个数的设置。
⑵、其他情况下，旋转操作实现左右移动，被选中的项变黑，“按下操作”表
示选中此项，进入其子画面或发送命令让仪器执行。
本仪器运行后，默认情况下都有一个选项被变黑。
背光调节钮：用螺丝刀调节屏幕旁的背光调节钮，可调整屏幕的对比度。
4.2主界面
连接好仪器侧板上的交流220V或者380V电源，打开面板上的电源开关，仪器上的屏幕首先显示欢迎界面:

欢迎使用

武汉恒新国仪科技有限公司
伏安 变比 极性综合测试仪

服务电话：[phone]
技术支持：027-87262533
公司网站：

<欢迎界面>

然后画面切换到如下图所示的主界面：

测试项目选择

1 伏安特性试验
2 变比试验
3 极性试验
4 查看数据
5 时间设定
6 PC通讯

2005 年08月02日11时22分

<主界面>

主菜单上有“伏安特性试验” 、“变比试验” 、“极性试验” 、“查看数据” 、“时间设定” 、“PC通讯” 六个可选项，默认情况下是选中“伏安特性试验” ，旋转 键移动光标到某一选项上，再按下 键，进入该选项的子画面或者执行相应功能。
界面说明：
“测试项目选择” ：标题
1、 “伏安特性试验” ：进行伏安特性试验，查看（保存、打印）对应伏安数据、伏安曲线；输出10%误差曲线；外接调压器试验。
2、 “变比试验” ：进行变比试验，现场测试，查看结果，数据不保存。
3、 “极性试验” ：进行极性实验，结果不保存。
4、 “查看数据” ：查看保存过的伏安特性数据、曲线和10%误差曲线，最多
30组。
5、 “时间设置” ：如果当前时间不准，可根据北京时间设置当前时间，仪器内部有时钟电路，保证时间正常运行；仪器断电后时钟仍然正常运行。
6、 “PC通讯” ：与电脑联机，可将“查看数据”中保存的数据上传到电脑中，也可由电脑完全控制，进行仪器单机能做的全部试验。
7、 “2005 年08月02日11时22分” ：当前显示的时间（时间仅为例子）。
五、伏安特性试验
5.1伏安特性试验接线

按上图接好试验线，输入端接～220V时，可向CT二次侧输出0～600V；交流电压输入端接～380V时，可向CT二次侧输出0～1000V。
注意：①做伏安特性试验时，CT一次端子请不要接线。
②电流互感器二次线圈不应有接地点。
③请将仪器面板上的接地端子可靠接地。
5.2伏安特性试验操作方法
检查接线无误后，开启电源开关，当主菜单界面出现后用 键将光标移至“伏安特性试验”项上，按下 键进入“伏安特性试验”的子菜单，如下图：
测试项目选择

1 伏安特性试验
2 变比试验 数据设定
3 极性试验 最大输出电流:05A
4 查看数据 最大输出电压:0100V
5 时间设定 分段点: 1.0A
6 PC通讯 分段点前步长: 0.05A
分段点后步长: 0.5A
设定 试验 调压器 返回

< 伏安特性试验
主界面>

界面参数说明：
最大输出电流：电流互感器二次侧所承受的最大电流，范围1-20A。
最大输出电压：电流互感器二次侧所承受的最大电压，范围1-1000V。
分段点： 是估计的拐点电流值，理论拐点一般为CT额定电流的0.1-0.2倍，可根
据此设置一个分段点电流值，分段点范围是：0.1-1.0A。
“分段点” 与下面的“分段点前步长” 、“分段点后步长”结合在一起，可以对
测试过程的电压电流数据个数进行调节。
分段点前步长：分段点电流以前的电流值按这个设定值的n倍被记录，因为电流电压值是同时被采集的，所以也相应的电压值也被记录。分段点前步长值范围是：0.05-0.50A。（请注意：本仪器有10个小电流的固定采集：0A--0.01A范围内，以0.002A为步长的5个数据；0.01-0.05A范围内，以0.01A为步长的5个数据。但是不保证都能采集到）
分段点后步长：分段点电流以后的电流值按这个设定值的n倍被记录。分段点后步长值范围是：0.5-2.5A，且是0.5A的倍数。
设定：光标在“设定”上之后，按下 键，光标出现在最大输出电流数值设置
上，按下 键，数字由0-9循环变化(其他参数设置时不一定都是0-9循环变化)，参数设置好后，按下 键，光标会移至下位，由此可顺序将最大输出电流、最大输出电压、分段点、分段点前步长、分段点后步长逐位全部设置好。
试验：在前面的参数条件下，用仪器自带的调压器自动升压进行伏安试验，一旦采集值超过设置的电流电压值中的任何一个时，试验结束，仪器进行相应操作。
调压器：即外接调压器试验（不是外接升压器试验），用用户自备的调压器进行伏安特性试验，在5.4中介绍。
返回：返回到主菜单。
试验方法：
参数设置完毕后，将光标移至“试验”项上，按下 键进入试验程序，将会弹出下列界面：

< 伏安曲线界面1>
合上面板上的主回路输出开关，选定运行项，按下 键:若CT一次接线柱连到了互感器的一次侧，则在界面上用黑体字显示“请查接线”，仪器拒绝试验，此时应将多余的线拆除；接线正确后，“运行”变成“停止”将自动升压到设定的电压或电流值后自动停止升压并降压返回。试验过程光标会停留在停止选项上，如中途需停止升压，按下 键仪器将停止升压并降压返回。
试验结束后，此次试验的伏安特性曲线自动绘出。此时可以到“数据”处查看此次伏安电流电压数据，到“保存”处保存本次数据，到“打印”处打印此次数据，到“误差曲线”处得出10%误差曲线，或者到“返回”处返回到“伏安特性试验主界面”。

< 伏安曲线界面2>
数据：将光标移至数据项，按下 键，屏幕将显示伏安特性测试的数据列表：
序号 电流(A) 电压(V)
1 00.002 0010.4
2 00.004 0016.1
3 00.006 0019.9 翻页
4 ×× ×× 返回
5 ×× ××

<伏安数据界面>
每屏最多显示10个数据，若一屏显示不了所有的测试数据，可按下 键翻页；旋转 键，光标会出现在返回项上，选择返回，将返回到上一界面。
保存：当光标移至保存项时，按下 键后，光标将消失一会，表示正在保存，
待光标重新出现在“保存”，且出现“保存成功”的字样，表示此次试验的数据及曲线图保存成功。
打印：打印本次试验的数据和曲线。
误差曲线： 确认后进入参数设置界面：设置好CT的二次额定电流和二次侧阻抗，选中“确定”是按下 键就可得出10%误差曲线。其中，二次阻抗需要用其他设备测出来。
设置界面如下：

TA二次侧额定电流：5 A
TA二次侧阻抗 ：00.20Ω
确定 返回

< 10%误差曲线设定界面>

按顺序设置好参数后，可以在“确定”和“返回”间选择，若是“返回”就回到前一界面；若是“确定”，就进入10%误差曲线的界面：

< 误差曲线主界面 >
界面说明：
1、 坐标图即为10%误差曲线图。M10：电流互感器的电流误差为10%时的一次电流倍数（一次电流与一次额定电流之比）；ZL：二次负载。
2、 数据 查看产生此曲线的数据。数据查看界面与伏安数据界面相似。
3、 打印 打印本次曲线和数据。
4、 保存 保存本次曲线和数据。
5、返回 返回到“伏安曲线界面2” 。
5.3外接升压器试验
外接升压器主要是针对二次额定电流为1A的互感器而选配的，其原理是将仪器的输出电压再进行二次升压，建议输入接～380V，升压后输出为0～2000V，0～2A。试验接线图如下：
接好试验线后，其后的操作与前面所述伏安特性试验步骤相同。
注意： 外接升压器方式下，二次最大电流只能升到5A，若设置值大于5A，仪器拒绝执行。
5.4外接调压器试验
5.4.1外接调压试验接线
如果仪器的输出电压、电流参数达不到试验要求，可能是仪器内部调压器的容量不够（仪器内部调压器容量为5KVA），此时用户可外接较大容量的调压器进行试验，此时仪器不能自动升压，需要人工调节外部调压器，但仪器能自动记录试验数据及伏安特性曲线，并能保存和打印。其试验接线图如下：

5.4.2外接调压器试验操作方法
检查接线无误后，开启仪器电源开关，主菜单出现后选择进入伏安特性试验菜单，在此界面选定设定项，设置好最大输出电流和最大输出电压参数，选定调压器，按下 键运行后，人工手动调节外接调压器手柄，同时观察屏幕上显示的当前电压、电流值。当电压值或电流值达到所设定的数值时停止升压并将调压器快速回零，这时即可查看和保存、打印试验结果，同样可以像前面所述算出10%误差曲线。
六、变比试验
6.1变比试验接线

注意：①由于输出电流大，请尽量采用较粗和较短连接线，以免电阻过大导致电流升不上去。
②变比试验时：
一次电流输出400A以下建议接AC220V；
一次电流输出400A以上建议接AC380V
6.2变比试验操作方法
在主菜单上选定变比试验项，将会出现如下界面：

测试项目选择

1 伏安特性试验
2 变比试验 数据设定
3 极性试验 一次侧最大电流: 100A
4 查看数据 二次侧额定电流: 5A
5 时间设定 设定 运行 调压器 返回
6 PC通讯 变比试验
一次侧测试电流:000.00A二次侧测试电流:0.000A
变比:
打印 返回

2005年08月08日20时48分

选择设定项，设置好一次侧最大电流和二次侧额定电流数值。
一次侧最大电流：需要加在互感器一次侧的测试电流。
二次侧额定电流：互感器铭牌上的二次侧额定电流（5A或1A）。
①、选择运行项，合上面板上的主回路开关，按下 键.如果面板上CT一次二次接线柱有未接的情况，界面上将显示“请查接线”，仪器拒绝升流试验。接线正确后，“运行”变成“停止”，仪器会自动输出电流到设定值后返回（中途也可以按下 键，让仪器停止升压，回零），试验完毕后变比值显示出来，屏幕会显示如下界面：
测试项目选择
1 伏安特性试验
2 变比试验 数据设定
3 极性试验 一次侧最大电流: 100A
4 查看数据 二次侧额定电流: 1A
5 时间设定 设定 运行 调压器 返回
6 PC通讯 变比试验
一次侧测试电流:300.01A二次侧测试电流:2.500A
变比: 600.1:5
打印 返回

2005年08月08日20时48分

<变比界面>

选定打印项，打印当前测试结果。
选定返回项，返回到上一级菜单。
6.3外接升流器试验
做互感器变比试验时，本机用380V电源时，可做5000：5 CT，其结果通过软件完成，一次电流设定大于被试品1/10之标称值即可，二次电流为额定电流（5A/1A）。如需在互感器一次侧加更大的电流（超过600A）时，可用另配的外部升流器进行试验，用外配的升流器电流输出可达到1000A，其接线图如下：

接好试验线后，其后的操作与前面所述变比试验步骤完全相同。
注意：①由于输出电流较大，为避免过热，两次试验的时间间隔应不少于5分钟。
②输出电流超过500A时，仪器内部调压器将会产生很大的响声，电流越大，响声越大，这属正常现象，可继续试验。
6.4变比外接调压器试验
6.4.1变比外接调压器试验接线
6.4.2 变比外接调压器试验操作方法
进入变比试验界面后，选定设定项，设置好最大输出电流和最大输出电压参数，选定调压器，按图接好线，按下 键运行后，人工手动调节外接调压器手柄，同时观察屏幕上显示的当前电压、电流值。当电压值或电流值达到所设定的数值时停止升压并将调压器快速回零，同时仪器显示变比结果。
七、极性试验
7.1极性试验接线
极性试验接线与变比试验接线相同。

7.2极性试验操作方法
在主菜单上选定极性试验项，极性试验界面出现后（如下图），再选定运行项按确认键，仪器将显示测试结果为同相或反相，若有接线没有接或者其他错误，仪器提示“请查接线”。然后可选择打印或返回。

测试项目选择

1 伏安特性试验
2 变比试验
3 极性试验 极性试验
4 查看数据 试验结果：
5 时间设定 运行 打印 返回
6 PC通讯

2005年08月08日20时48分

<极性界面>

八、查看数据
在主菜单上用 键将光标移至查看数据项，按下 键进入，屏幕显示如下界面（举例）：
测试项目选择

1 伏安特性试验
2 变比试验
3 极性试验 共04组
4 查看数据 08/08.08/11:21
5 时间设定 第01组 查看 返回
6 PC通讯

<查看数据界面>

“共04组”表示仪器现在已经存储了4组数据。本仪器能存储30组，在已经存了30组的情况下要再存，时间最早的数据会被新数据覆盖。
“05/08.08/11:21”表示是试验数据所存的时间是2005年8月8日11:21。
“第01组”表示2005年8月8日11:21保存的数据是4组数据中的第一组，即序号。本仪器将最新保存的数据定为第一组，以前的数据顺次加一。旋转 键，“01 ”将在1-4间循环。按下 键，光标会移到“查看”，再按下 键 ，屏幕将会如下显示：

接下来的操作与做伏安特性试验后的操作类似，不同之处就是可以在这里删除本组数据，删除后，存储在这组数据之后的数据的序号减一。选择“返回”就回到“数据查看界面” ，在那里可以继续查看其他组的数据，也可以按“返回” 回到主界面。
九、时间设定
在主菜单上选定时间设定项，按下 键就可以直接在主界面显示时间的地方逐位修改时间，旋转 键进行数字修改，按下 键确认该位数并移至下一位。最后按“确定”后返回。仪器内计算机具有永久时钟功能，时间设定好后，一般不需再做修改。
测试项目选择

1 伏安特性试验
2 变比试验
3 极性试验
4 查看数据
5 时间设定
6 PC通讯

2005 年08月02日11时22分 确定

十、PC通讯
要正常通讯，先要连接好线及一些准备工作。
准备：
1、若电脑上有串口1，将串口连接线的一端连到电脑串口1，一端连接到仪器的通讯口上。注意，此时电脑和仪器不能同时都有通电，否则，容易将电脑的串口弄坏；拔除连接线时也要注意这个问题。所以，连接或者拔除连接线时，先关掉仪器的电源。
2、若电脑上没有串口1，就用本公司配备的USB-to-RS232串口转换线及驱动程序来虚拟成串口1。步骤如下：
①、 在驱动盘中找到“USB to RS232 1.1\window”文件夹：
双击“setup.exe”安装驱动。最后提示要重新启动，重启后把转换线的usb
端插入到电脑的一个可用的usb口里面。

②、 虚拟成串口1：
反键点到“我的电脑” ，再点“属性” ，出现“系统属性”对话框：

点击“硬件”中的“设备管理器”，弹出对话框：

双击图中变蓝的选项，出现：

双击“高级”，在“com端口号（P）”处选择“com1”按确定键即可。

使用方法：
在主菜单上选定PC通讯项，按下 键，“PC通讯”变白，仪器的控制权交给电脑，若要强行退出，切断电源(或者复位)即可。
1、 伏安特性试验：

界面如上。
伏安pc端软件有两个功能：上传和控制。上传是仅把已经在仪器上数据传输到电脑上；而控制是在电脑端做伏安试验，最终数据不在仪器上处理，而是传输到电脑上。
点击上传按扭，上传结束后，点击“历史数据”按扭查看传输过来的伏安特性数据及10%误差曲线。
点击“运行”按扭，进入上述的控制功能。点击“参数设置”（界面如下），在弹出的对话框中设置好参数，在仪器这边连好需要的线（与伏安单机试验连线一样）。点击“运行”即开始试验。
注意：用电脑控制仪器试验时，一次试验完毕后，需要等待仪器内的电机回位后再开始第二次试验。变比试验时同样要注意

电脑按照设置的参数自动停止试验；用户也可在程序未自动停止前自行停止试验（此次试验被认为中断，应视为无效。点击“历史数据”，找到刚才试验的数据，按“删除”键删除之）。程序自动结束后，点击界面右上框内的时间（比如：2005年9月17日10时30分），程序会绘出伏安曲线及采集的数据。
之后（此试验为可选试验） ，可以在界面中下部分输入被测试的电流互感器的二次额定电流和二次侧阻抗（用直阻仪或者相关器件测出），点击“10%误差曲线”按扭即可得到此电流互感器的10%误差曲线及数据。
最后在界面右下脚输入本次试验相关信息（站名、设备编号等），按“保存”按扭保存。
2、 变比试验：
点击“参数设置”，在弹出的对话框中设置好参数，在仪器这边连好需要的线（与伏安单机试验连线一样）。点击“运行”即开始试验，采集数据达到设定值后自动停止，点击左边框内的当前时间（比如：2005年9月17日10时30分），即显示测试的变比值。
输入本次试验相关信息（站名、设备编号等），按“保存”按扭保存后此次试验结束。
点击“历史数据”可查看已经保存在电脑内的测试结果；选择某一数据，按“删除”键可删除此项数据。

3、 极性试验
在仪器这边连好需要的线（与伏安单机试验连线一样），点击“运行”即可得到极性结果。“历史数据”和“删除”操作同前面两项试验。

十一、安全注意事项
1、使用时应将仪器面板上的接地端子可靠接地。
2、作伏安特性自动升压试验时，请勿外接调压器。（外接调压器和外接升压器不是
相同概念，请参看说明书有关章节）
3、 仪器的工作电源为～220V或 ～380V，插座装在侧板上。
4、 请勿堵塞仪器侧板上的风扇通风口，以免仪器过热。
十二、仪器配置
仪器随机配置如下：
主机 1台 　 　合格证 1张　　　　　说明书1份
附件箱　1个（内装：仪器电源线1根、大电流线2根、　　测试线4根、打印纸 2卷、2A保险管2个）
可选配置（需另外订购）
1升压器
2升流器
3调压器
4 USB-to-RS232转换线及驱动光盘。
5串口连接线
6通讯光盘
7笔记本电脑
