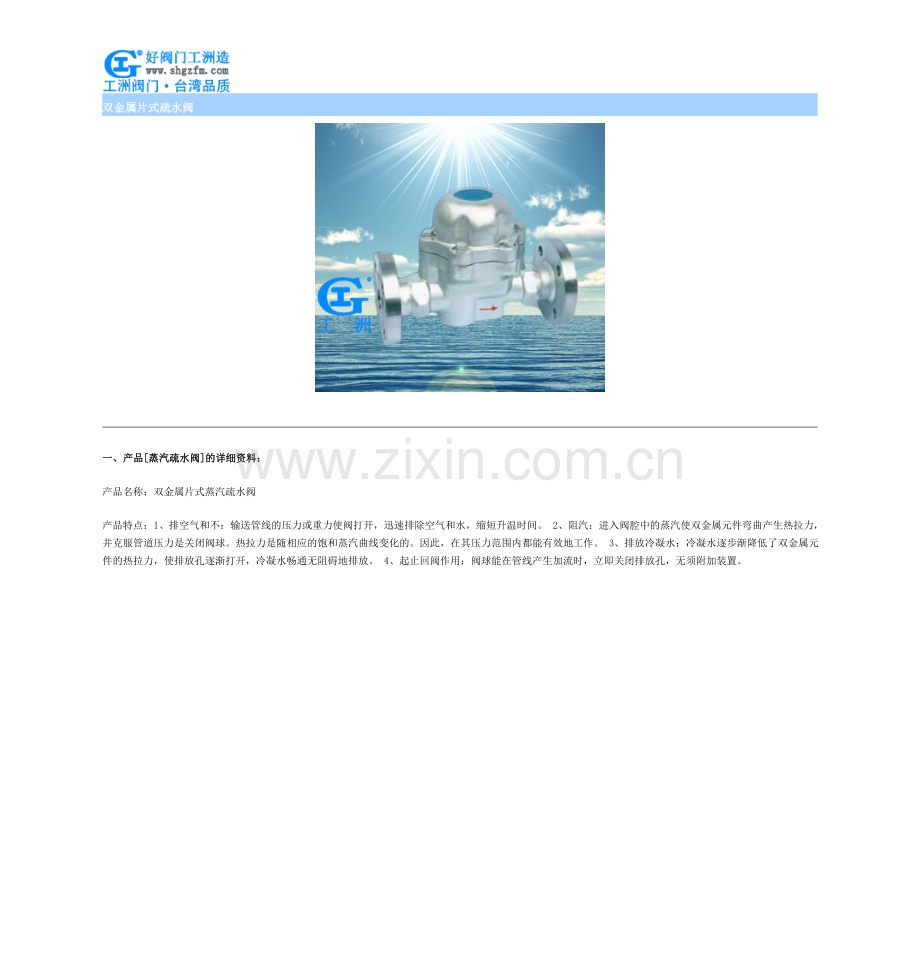

双金属片式疏水阀

一、产品[蒸汽疏水阀]的详细资料：
产品名称：双金属片式蒸汽疏水阀
产品特点：1、排空气和不：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。 2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。 3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。 4、起止回阀作用：阀球能在管线产生加流时，立即关闭排放孔，无须附加装置。

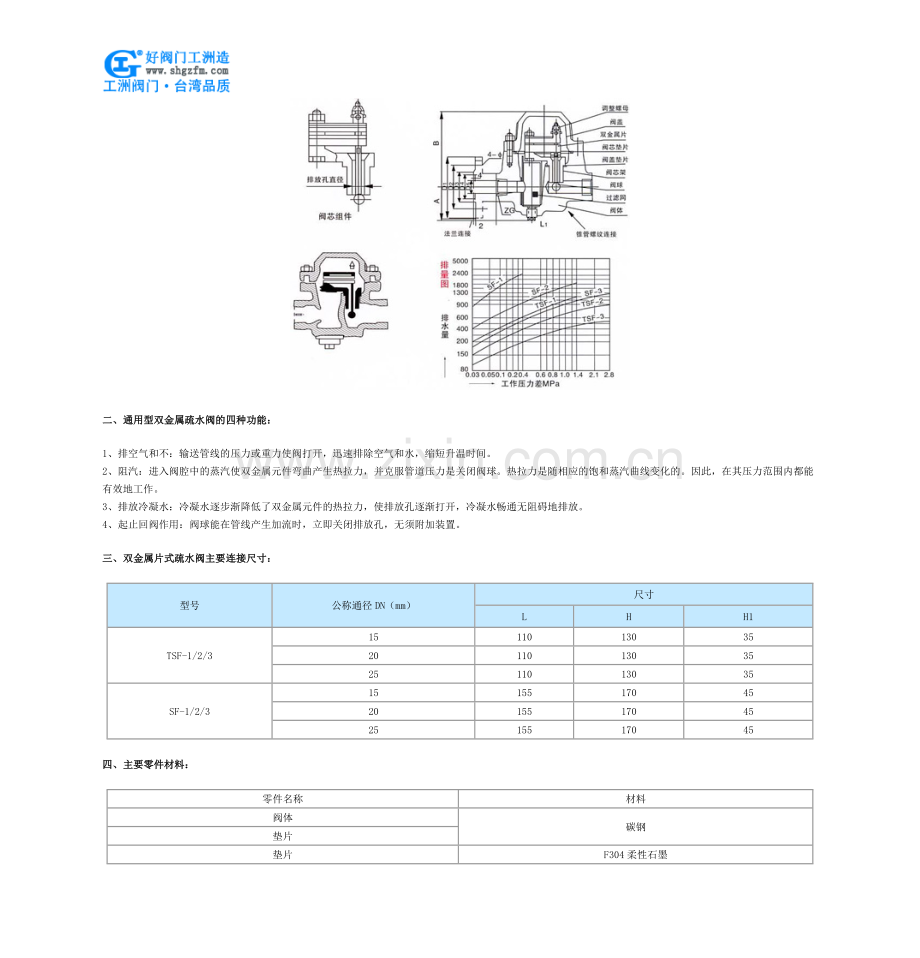

二、通用型双金属疏水阀的四种功能：
1、排空气和不：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。
2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。
3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。
4、起止回阀作用：阀球能在管线产生加流时，立即关闭排放孔，无须附加装置。
三、双金属片式疏水阀主要连接尺寸：
型号
公称通径DN（mm）
尺寸
L
H
H1
TSF-1/2/3
15
110
130
35
20
110
130
35
25
110
130
35
SF-1/2/3
15
155
170
45
20
155
170
45
25
155
170
45
四、主要零件材料：
零件名称
材料
阀体
碳钢
垫片
垫片
F304柔性石墨
阀芯组件
不锈钢
排放孔密封面
堆焊硬质合金
过滤网
不锈钢
五、双金属片式疏水阀主要外型连接尺寸：
型号
公称通径DN（mm）
尺寸
L
H
D
D1
D2
b
f
Z-Φd
SF-1/2/3-GF
15
230
180
95
65
45
14
2
4-Φ14
20
230
180
105
75
55
14
2
4-Φ14
25
230
185
115
85
65
14
2
4-Φ14
32
250
195
135
100
78
16
2
4-Φ18
40
250
200
145
110
85
16
3
4-Φ18
50
250
208
160
125
100
16
3
4-Φ18
TSF-1/2/3-GF
15
210
140
95
65
45
14
2
4-Φ14
20
210
145
105
75
55
14
2
4-Φ14
25
210
150
115
85
65
14
2
4-Φ14
订货须知：
一、①双金属片式疏水阀产品名称与型号②双金属片式疏水阀口径③双金属片式疏水阀是否带附件二、若已经由设计单位选定公司的双金属片式疏水阀型号，请按双金属片式疏水阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
ST系列可调恒温式疏水阀
疏水阀
热动力式蒸汽疏水阀
CS14F液体膨胀式疏水阀
恒温疏水阀
钟形浮球式疏水阀
ES8B钟形浮子式疏水阀
不锈钢疏水阀
疏水调节阀

疏水阀系列价格
供用户或设计院工程项目做预算
品名
规格
单价
（元）
铸钢
不锈钢
FT44H杠杆浮球式蒸汽疏水阀
15
742.5
1665
20
765
1755
25
787.5
1912.5
32
1462.5
378
40
1710
3892.5
50
1800
4095
65
2127
4590
80
3072
7312.5
100
3262.5
7807.5
FT14H杠杆浮球式蒸汽疏水阀
15
664.5
1282.5
20
687
1350
25
709.5
1485
32
1182
2700
40
1305
2902.5
50
1497
2970
FT43-16C杠杆浮球式蒸汽疏水阀
15
777

20
855

25
922.5

32
1777.5

40
1912.5

50
2115

GSB6-16C杠杆浮球式蒸汽疏水阀
32
2970

40
2970

50
3150

65
3465

80
3600

100
3825

GSB8-16C杠杆浮球式蒸汽疏水阀
80
9450

100
10125

125
11250

150
13500

FT46H-16C
65
7650

80
8212.5

100
8662.5

杠杆浮球式蒸汽疏水阀FT14HCFT13-16C
15
922.5

20
945

25
1035

32
1080

40
1462.5

50
1552.5

S41H-50L
40
2014.5

50
2127

65
2362.5

品名
规格
单价
（元）
铸钢
不锈钢
G3杠杆浮球式蒸汽疏水阀
32
7087.5

40
7560

50
7797

65
8032.5

80
8269.5

100
8505

GH3杠杆浮球式蒸汽疏水阀
40
6615

50
7087.5

65
7324.5

80
7560

CS69H-KRW疏水阀64KG
15
1294.5
1777.5
20
1327.5
1812
25
1542
2442
32
2677.5
4579.5
40
2925
4612.5
50
3319.5
5389.5
CS69H-KRW疏水阀160KG
15
1462.5
2194.5
20
1497
2217
25
1620
4725
32
3072
4962
40
3229.5
4984.5
50
3522
5997
CS16热静力膜盒式疏水阀压力16KG
15
259.5
517.5
20
282
540
25
292.5
574.5
32
405
900
40
427.5
912
50
472.5
1047
CS46热静力膜盒式疏水阀压力16KG
15
337.5
877.5
20
360
912
25
394.5
1002
32
585
1327.5
40
630
1362
50
652.5
1609.5
CS41H自由浮球式蒸汽疏水阀法兰
15
664.5
压力64KG
20
732
25
754.5
32
900
40
1080
50
1237.5
CS11H丝口
15
427.5
20
450
25
345

品名
规格
单价
（元）
铸钢
不锈钢
CS41H热静力自由浮球式蒸汽疏水阀法兰
15
484.5

20
540

25B
652.5

25D
720

32
787.5

40
877.5

50D
945

50F
1440

65
1665

80
1845

100
2002.5

CS11H热静力自由浮球式蒸汽疏水阀丝口
15
517.5

20
540

25B
562.5

25D
765

32
810

40
900

50
945

CS41H-16C-3NL立式自由浮球式蒸汽疏水阀法兰
15
427.5

20
450

25
495

32
697.5

40
742.5

50
787.5

CS19H-16C/25C/40C热动力圆盘式蒸汽疏水阀
15
124.5

20
135

25
147

32
259.5

40
270

50
292.5

CS19W-16P/25P/41P热动力圆盘式蒸汽疏水阀
15
270

20
270

25
315

32
607.5

40
652.5

50
787.5

CS19H热动力圆盘式蒸汽疏水阀(北京式）
15
135

20
147

25
180

32
292.5

40
327

50
247.5

品名
规格
单价（元）
铸钢
不锈钢
CS41H自由浮球式蒸汽疏水阀法兰
15
394.5
990
20
405
1012.5
25B
427.5
1192.5
25D
552
1687.5
32
607.5
1969.5
40
697.5
2295
50D
720
2487
50F
1327.5
3937.5
65
1417.5
4162.5
80
1665
4950
100
1732.5
7425
125
3127.5
7875
150
3960
9900
CS11H自由浮球式蒸汽疏水阀丝口
15
315
900
20
337.5
922.5
25B
360
979.5
25D
495
1687.5
32
507
1732.5
40
607.5
2137.5
50
630
2182.5
TD42热动力圆盘式蒸汽疏水阀
15
237
0
20
247.5
0
25
259.5
0

0
0
CS49H热动力圆盘式蒸汽疏水阀（Y型同价）
15
180
540
20
202.5
619.5
25
214.5
697.5
32
292.5
922.5
40
337.5
990
50
360
1057.5
65
675
1800
80
720
2104.5
100
990
2227.5
CS49H-16Z
65
405
0
80
462
0
100
540
0
CS49H热动力圆盘式蒸汽疏水阀(北京式）
15
214.5
597
20
225
642
25
270
742.5
32
349.5
990
40
394.5
1069.5
50
427.5
1114.5
品名
规格
单价（元）
铸钢
不锈钢
882/982疏水阀
15
664.5

20
675

25
709.5

882F/992疏水阀
15
687

20
720

25
742.5

815/985疏水阀
40
1845

50
1890

65
2014.5

815F/995疏水阀
50
2070

65
2182.5

80
2295

916F/996疏水阀
65
4219.5

80
4714.5

100
4950

STC-16可调恒温式疏水阀
15
337.5
967.5
20
360
967.5
25
382.5
1102.5
32
619.5
1642.5
40
642
1732.5
50
742.5
1980
65
990
2475
80
1867.5
4657.5
100
2295
5749.5
STB可调恒温式疏水阀
15
270
664.5
20
292.5
720
25
304.5
754.5
32
450
1092
40
472.5
1192.5
50
517.5
1372.5
ST可调恒温式疏水阀
15
237
664.5
20
270
687
25
304.5
777
32
327
900
40
394.5
1012.5
50
439.5
1159.5
CS16L热静力膜盒式疏水阀
15
270

20
292.5

25
315

32
337.5

40
360

50
382.5

品名
规格
单价（元）
铸钢
不锈钢
CS45H-16疏水阀
15
382.5
1047
20
405
1069.5
25
439.5
1170
32
687
2037
40
709.5
2127
50
732
2362.5
65
967.5
2802
CS15H-16疏水阀
15
327
754.5
20
349.5
867
25
382.5
889.5
32
552
1519.5
40
585
1552.5
50
607.5
1564.5
CS45H-300LB64C疏水阀
15
619.5
300LB
20
687
25
732
32
967.5
40
1024.5
50
1069.5
ER116-16疏水阀
15
889.5
3217.5
20
922.5
3217.5
25
979.5
3352.5
32
1002
3454.5
40
1024.5
3724.5
50
1137
4095
ER105-16疏水阀
15
732
2182.5
20
765
2205
25
787.5
2227.5
32
799.5
2430
40
822
2475
50
877.5
2700
883F/993疏水阀
20
1080

25
1102.5

32
1260

40
1305

50
1395

883/983疏水阀
25
979.5

32
990

40
1012.5

880/881/980/981疏水阀
15
405

20
427.5

25
450

880F/881F/880/991疏水阀
15
529.5

20
540

25
562.5

品名
规格
单价（元）
铸钢
不锈钢
CS14可调双金属疏水阀
15
225
552
20
237
585
25
259.5
709.5
32
304.5
765
40
337.5
877.5
50
450
1125
CS17H可调双金属疏水阀
15
214.5
507
20
225
529.5
25
237
574.5
32
417
945
40
462
967.5
50
484.5
1092
CS47HTB11F可调双金属疏水阀
15
517.5
472.5
20
540
495
25
562.5
517.5
32
777
742.5
40
832.5
787.5
50
900
855
TB5TB3TB11TB6可调双金属片疏水阀
15
237

20
247.5

25
270

32
394.5

40
427.5

50
450

TB5FTB3FTB11FTB7F可调双金属片疏水阀
15
304.5

20
327

25
337.5

32
517.5

40
540

50
562.5

SF-1GFSF-2GFSF-3GF可调双金属片疏水阀
15
754.5

20
754.5

25
777

32
855

40
900

50
957

SF-1SF-2SF-4可调双金属片疏水阀
15
585

20
607.5

25
619.5

32
630

40
687

50
1429.5

品名
规格
单价（元）
铸钢
不锈钢
CS17不锈钢双金属温调式疏水阀
15

507
20

529.5
25

574.5
32

0
40

0
50

0
CS49H-KRF3疏水阀压力64KG
15
1744.5
2689.5
20
1800
2812.5
25
1867.5
2947.5
32
3567
5704.5
40
3589.5
5884.5
50
4084.5
6897
CS49H-KRF3疏水阀压力160KG
15
1777.5
2689.5
20
1822.5
2812.5
25
2317.5
3072
32
3589.5
5884.5
40
3589.5
5907
50
4827
8932.5

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
不锈钢
1.6C/2.5C
1.6P/2.5P
FTT44H杠杆浮球式
蒸汽疏水阀
DN15
495
1110
DN20
510
1170
DN25
525
1275
DN32
975
2520
DN40
1140
2595
DN50
1200
2730
DN65
1417.5
3060
DN80
2047.5
4875
DN100
2175
5205

产品型号
口径(DN)
单价（元）
铸钢
单价（元）
不锈钢
1.6C/2.5C
1.6P/2.5P
FT14杠杆浮球式
蒸汽疏水阀
DN15
442.5
855
DN20
457.5
900
DN25
472.5
990
DN32
787.5
1800
DN40
870
1935
DN50
997.5
1980

产品型号
口径(DN)
单价（元）
铸钢
单价（元）
不锈钢
1.6C
1.6P
CS41H自由浮球式
蒸汽疏水阀
DN15
262.5
660
DN20
270
675
DN25B
285
795
DN25D
367.5
1125
DN32
405
1312.5
DN40
465
1530
DN50D
480
1657.5
DN50F
885
2625
2775
DN65
945
2775
DN80
1110
3300
DN100
1155
4950
DN125
2085
5250
DN150
2640
6600

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
不锈钢
1.6C
1.6P
CS41F液体膨胀式疏水阀
DN15
210
600
DN20
225
615
DN25B
240
652.5
DN25D
330
1125
DN32
337.5
1155
DN40
405
1425
DN50
420
1455

产品型号
口径
(DN)
单价

（元）

SFT43H杠杆浮球式
蒸汽疏水阀
DN15
517.5

DN20
570

DN25
615

DN32
1185

DN40
1275

DN50
1410

GSB6-16C杠杆浮球式
蒸汽疏水阀
DN32
1980

DN40
1980

DN50
2100

DN65
2310

DN80
2400

DN100
2550

GH5-16R杠杆浮球式
蒸汽疏水阀
DN32
4725

DN40
5040

DN50
5197.5

DN65
5355

DN80
5512.5

DN100
5670

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
不锈钢
1.6C
1.6P
CS49HY型
热动力圆盘式蒸汽疏水阀
DN15
142.5
397.5
DN20
150
427.5
DN25
165
495
DN32
240
772.5
DN40
262.5
840
DN50
300
990
DN65
480
1335
DN80
555
2310
DN100
660
2640
DN125
960
3120
DN150
2520

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
烙钼钥
64C
64V
CS49H
圆盘式
蒸汽疏水阀
DN15
300
495
DN20
330
510
DN25
472.5
810
DN32
525
945
DN40
675
1200
DN50
840
1620

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
烙钼钥
64C/100C
64V/100V
HR3高温高压圆盘式
DN15
1162.5
1792.5
DN20
1200
1875
DN25
1245
1965
DN32
2377.5
3802.5
DN40
2392.5
3922.5
DN50
2722.5
4597.5

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
烙钼钥
1.6C
1.6P
CS16H膜盒式
疏水阀
DN15
172.5
345
DN20
187.5
360
DN25
195
382.5
DN32
270
600
DN40
285
607.5
DN50
315
697.5

产品型号
口径
(DN)
单价（元）
铸钢
1.6C
CS19Y
热动力式
疏水阀
DN15
120
DN20
127.5
DN25
135
DN32
210
DN40
240
DN50
255

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
烙钼钥
64C/100C
64V/100V
高温高压HRW螺纹热动力圆盘式
DN15
862.5
1185
DN20
885
1207.5
DN25
1027.5
1627.5
DN32
1785
3052.5
DN40
1950
3075
DN50
2212.5
3592.5

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
烙钼钥
1.6C
1.6P
CS16H膜盒式
疏水阀
DN15
225
585
DN20
240
607.5
DN25
262.5
667.5
DN32
390
885
DN40
420
907.5
DN50
435
1072.5

圆盘式
疏水阀
DN15
97.5

DN20
112.5

DN25
127.5

圆盘蒸汽
疏水阀
DN15
157.5

DN20
165

DN25
172.5

产品型号
口径
(DN)
单价（元）
铸钢

C

881倒置筒式
疏水阀
DN15
270

DN20
285

DN25
300

DN15
352.5

DN20
360

DN25
375

882倒置筒式
疏水阀
DN15
442.5

DN20
450

DN25
472.5

DN15
457.5

DN20
480

DN25
495

885F倒置筒式
疏水阀
DN40
1230

DN50
1260

DN65
1342.5

DN50
1380

DN65
1455

DN80
1530

DN100
2812.5

DN125
3142.5

DN150
3300

产品型号
口径
(DN)
单价（元）
铸钢
883/983
883F/993
883倒置桶式
蒸汽疏水阀
DN20

720
DN25
652.5
735
DN32
660
840
DN40
675
870
DN50

930
产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
不锈钢
C
P
ER110,ER116钟形浮子
倒吊桶式
DN15
592.5
2145
DN20
615
2145
DN25
652.5
2235
DN32
667.5
2302.5
DN40
682.5
2482.5
DN50
757.5
2730
ER105-16
DN15
487.5
1455
DN20
510
1470
DN25
525
1485
DN32
532.5
1620
DN40
547.5
1650
DN50
585
1800

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
不锈钢
1.6C
1.6P
STC-16
可调恒温式
DN15
225
645
DN20
240
645
DN25
255
735
DN32
412.5
1095
DN40
427.5
1155
DN50
495
1320
DN65
660
1650
DN80
1245
3105
DN100
1530
3832.5

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
不锈钢
16C
16P
STB
可调恒温式
DN15
180
442.5
DN20
195
480
DN25
202.5
502.5
DN32
300
727.5
DN40
315
795
DN50
345
915

产品型号
口径
(DN)
单价（元）
铸钢
单价（元）
不锈钢
16C
16P
CS14F角式
液体
膨胀式疏水阀
DN15
150
367.5
DN20
157.5
390
DN25
172.5
472.5
DN32
202.5
510
DN40
225
585
DN50
300
750

产品型号
口径
(DN)
单价（元）
铸钢
C
TB11F
可调双
金属片式
DN15
202.5
DN20
217.5
DN25
225
DN32
345
DN40
360
DN50
375

产品型号
口径
(DN)
单价（元）
铸钢
C
CS17不锈钢
可调双金属片
式
DN15
157.5
DN20
165
DN25
180

产品型号
口径
(DN)
单价（元）
铸钢
C
BNFLV21R
热立式
DN15
236.25
DN20
247.5
DN25
270
DN32
393.75
DN40
427.5
DN50
450

产品型号
口径
(DN)
单价（元）
铸钢
C
TB6可调
双金属片式
DN15
157.5
DN20
165
DN25
180
DN32
262.5
DN40
285
DN50
300

CS41H
自由浮球式蒸汽疏水阀
口径
304不锈钢单价
16
25-40
150Lb
DN15
585
600
600
DN20
600
615
615
DN25B
675
690
690
DN25D
975
1005
1005
DN32
1125
1140
1140
DN40
1200
1215
1215
DN50D
1275
1290
1290
DN50F
2467.5
2497.5
2490
DN65
2625
2655
2647.5
DN80
3135
3165
3157.5
DN100
3420
3705
3705
DN125
4987.5
4725
5272.5
DN150
6270
6697.5
6487.5
CS11H
自由浮球式蒸汽疏水阀
DN15
540

DN20
555

DN25B
585

DN25D
1057.5

DN32
1057.5

DN40
1282.5

DN50
1312.5

CS41H
自由浮球式蒸汽疏水阀
口径
铸钢单价
16
25-40
150Lb
DN15
210
217.5
225
DN20
225
232.5
240
DN25B
240
247.5
255
DN25D
345
360
360
DN32
360
367.5
375
DN40
375
382.5
390
DN50D
390
397.5
405
DN50F
825
855
855
DN65
825
930
922.5
DN80
975
1080
1072.5
DN100
1050
1260
1260
DN125
1425
2145
2145
DN150
2175
2970
2670
CS11H
自由浮球式蒸汽疏水阀
DN15
195

DN20
195

DN25B
202.5

DN25D
315

DN32
315

DN40
345

DN50
360

CS41H
自由浮球式蒸汽疏水阀
口径
单价
16
25-40
150Lb
DN15
270
285
285
DN20
285
300
300
DN25B
300
315
315
DN25D
450
465
465
DN32
465
480
480
DN40
480
495
495
DN50D
495
510
510
DN50F
900
915
915
DN65
975
1080
1072.5
DN80
1125
1200
1192.5
DN100
1200
1395
1440
DN125
1725
2325
2325
DN150
2550
3150
2850

型号
口径
单价

CS11H-16C
自动自由浮球式蒸汽疏水阀
DN15
255

DN20
255

DN25B
270

DN25D
495

DN32
420

DN40
450

DN50
465

型号
口径
单价16C
16-25
40
CS47H
TB5FTB3F
TB11FTB6F
可调双金属片式
DN15
172.5
210
DN20
180
225
DN25
187.5
232.5
DN32
315
345
DN40
330
360
DN50
345
375

CS41H
自由浮球式蒸汽疏水阀
口径
单价
16
25-40
150Lb
DN15
270
285
285
DN20
285
300
300
DN25B
300
315
315
DN25D
450
465
465
DN32
465
480
480
DN40
480
495
495
DN50D
495
510
510
DN50F
900
915
915
DN65
975
1080
1072.5
DN80
1125
1200
1192.5
DN100
1200
1395
1440
DN125
1725
2325
2325
DN150
2550
3150
2850
CS41H-64C100C
自由浮球式蒸汽疏水阀

PN64
PN100

DN15
420
480

DN20
465
600

DN25
480
675

DN32
495
750

DN40
570
870

DN50
682.5
945

840

型号
口径
304不锈钢单价
16-25
40
150Lb
CS49HY型
热动力圆盘式蒸汽疏水阀
DN15
360
375
375
DN20
382.5
397.5
397.5
DN25
442.5
457.5
457.5
DN32
712.5
727.5
735
DN40
772.5
787.5
795
DN50
900
915
922.5
DN65
1237.5
1260
1260
DN80
2137.5
2160
2160
DN100
2445
2662.5
2662.5
DN125
2887.5
3210
3210
DN150

型号
口径
铸钢单价
16-25
40
150Lb
CS49HY型
热动力圆盘式蒸汽疏水阀
DN15
135
150
150
DN20
142.5
157.5
157.5
DN25
157.5
172.5
172.5
DN32
232.5
247.5
255
DN40
247.5
262.5
270
DN50
285
300
307.5
DN65
457.5
480
480
DN80
532.5
555
555
DN100
637.5
787.5
787.5
DN125
915
1065
1065
DN150
2400
2550
2550

型号
单价
口径
16C
300LB
64C
64V
16-25
40
150LB
不带保温盖
CS49北京式
热动力圆盘式蒸汽疏水阀
DN15
127.5
135
135
270
285
465
DN20
135
142.5
142.5
285
300
480
DN25
142.5
150
150
330
450
772.5
DN32
217.5
232.5
232.5
420
495
900
DN40
232.5
247.5
247.5
495
645
1132.5
DN50
