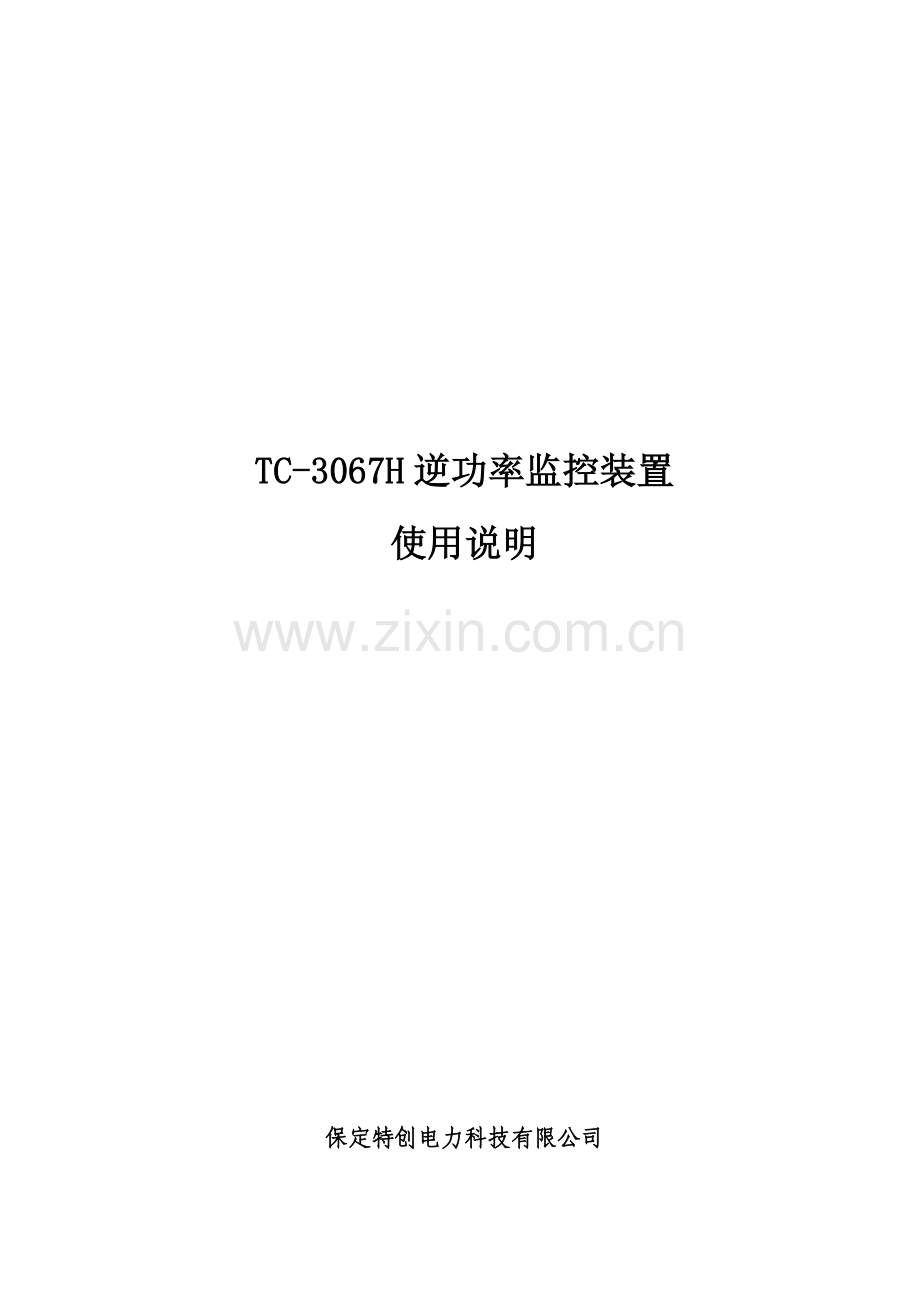

TC-3067H逆功率监控装置
使用说明

保定特创电力科技有限公司
第 9 章 第 11 页

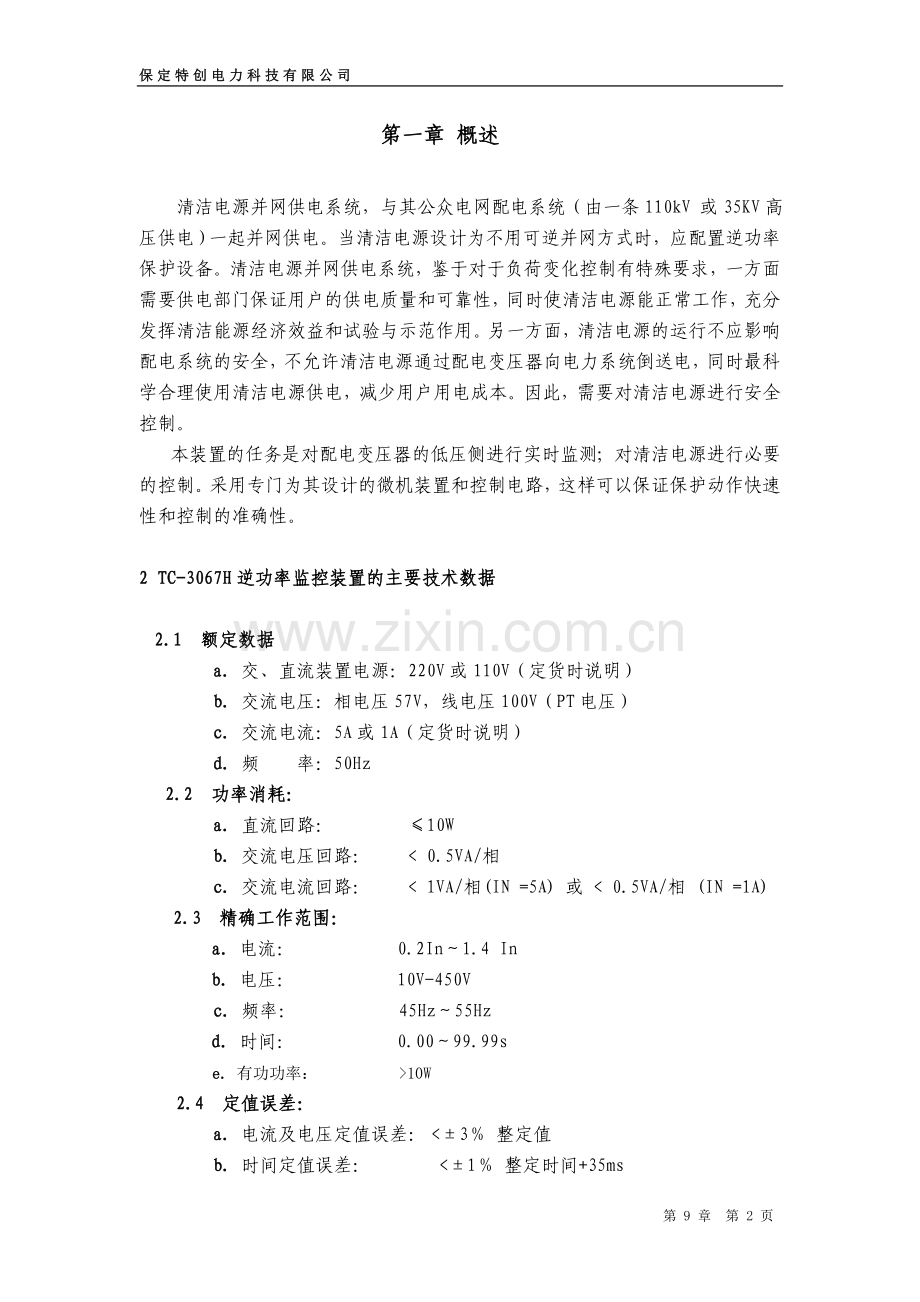

第一章 概述

清洁电源并网供电系统，与其公众电网配电系统（由一条110kV 或35KV高压供电）一起并网供电。当清洁电源设计为不用可逆并网方式时，应配置逆功率保护设备。清洁电源并网供电系统，鉴于对于负荷变化控制有特殊要求，一方面需要供电部门保证用户的供电质量和可靠性，同时使清洁电源能正常工作，充分发挥清洁能源经济效益和试验与示范作用。另一方面，清洁电源的运行不应影响配电系统的安全，不允许清洁电源通过配电变压器向电力系统倒送电，同时最科学合理使用清洁电源供电，减少用户用电成本。因此，需要对清洁电源进行安全控制。
本装置的任务是对配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制。采用专门为其设计的微机装置和控制电路，这样可以保证保护动作快速性和控制的准确性。

2 TC-3067H逆功率监控装置的主要技术数据

2.1 额定数据
a. 交、直流装置电源：220V或110V（定货时说明）
b. 交流电压：相电压57V，线电压100V（PT电压）
c. 交流电流：5A或1A（定货时说明）
d. 频 率：50Hz
2.2 功率消耗：
a. 直流回路： ≤10W
b. 交流电压回路： < 0.5VA/相
c. 交流电流回路： < 1VA/相(IN =5A) 或 < 0.5VA/相 (IN =1A)
2.3 精确工作范围：
a. 电流： 0.2In～1.4 In
b. 电压： 10V-450V
c. 频率： 45Hz～55Hz
d. 时间： 0.00～99.99s
e. 有功功率： >10W
2.4 定值误差：
a. 电流及电压定值误差： <±3％ 整定值
b. 时间定值误差： <±1％ 整定时间+35ms

2.5 测量误差范围
a. 频率： 0.1％
b. 电流、电压： 1％
c. 有功功率、无功功率： ±1％
2.6 环境条件
a. 环境温度： 工作温度：－15℃～＋65℃
贮运温度：－25℃～＋70℃
b. 大气压力： 80～110kPa
c. 相对湿度： 不大于90％

3、TC-3067H逆功率监控装置使用说明

3.1主菜单界面
正常运行情况下，面板运行灯为闪烁状态（闪烁频率为１秒），颜色为绿色。当有告警或事故信号时，红色告警灯亮；正常时，液晶显示“主菜单”模式，如图3.1所示：
在“主菜单”下按“确认”键，液晶上出现光标“ ”， 如图3.2所示；按“↑”键或“↓”键可以改变光标“ ”的位置，使它出现在相应项的数码右侧，再按“确认”键则显示相应项的内容。按“取消”键则回到“主菜单”。

　1、测量 5、事故 1、 测量 5、事故
2、遥信 6、谐波 2、 遥信 6、谐波
3、浏览 7、传动 3、 浏览 7、传动
4、整定 8、内存 4、 整定 8、内存

图3.1 图3.2
3.1.1测量
在图3.2模式下，即“ ”在数字“1”处时，按“确认”键，显示当前实时测量值，按“←”键或“→”键上下翻页，装置可显示:保护二次值、测量一次值、一次有功值、一次无功值、频率、功率因数值、有功脉冲电度、无功脉冲电度等，所有显示数据每秒刷新一次。液晶显示界面中标明“一次”的数值为系统一次值，标明“二次”的数值为系统二次值，电压的一次值单位为千伏，二次值单位为伏特，电流的单位为安培，有功功率的单位为千瓦，无功功率的单位为千乏。频率的单位为赫兹。有功电度、无功电度为二次侧有效值，单位为千瓦时,千乏时。按“取消”键，回到主菜单。
3.1.2遥信
在“主菜单”下，当“ ”在数字“2”处时，按“确认”键，显示8路遥信状态。按“取消”键，回到主菜单。
3.1.3浏览
在“主菜单”下，当“ ”在数字“3”处时，按“确认”键，进入浏览状态。（此状态只能浏览，不能修改）
◇ 按“确认”键，选中1.定值，再按“确认”键进入定值浏览。按“←”键或“→”键上下翻页。可依次浏览装置的定值。按“取消”键，回到子菜单。
◇ 按“确认”键，选中2.系数，再按“确认”键进入系数浏览。按“←”键或“→”键上下翻页。可依次浏览各模拟量输入的通道系数。按“取消”键，回到子菜单。
◇ 按“确认”键，选中3.时间，再按“确认”键可浏览时间。时间显示年、月、日、时、分、秒。按“取消”键，回到子菜单。
◇ 按“确认”键，选中4.版本，再按“确认”键可浏览版本信息。按两次“取消”键，回到主菜单。
3.1.4整定
在“主菜单”下，当“ ”在数字“4”处时，按“确认”键，进入整定状态。
◇ 按“确认”键，选中1.定值，再按“确认”键屏幕显示“请输入密码：XXXX”，按“确认”键和“↑”或“↓”输入密码“3000”， 再按“确认”键进入定值整定。整定时，先按“确认”键选中要修改的值，再按“↑”或“↓”键修改，按“←”键或“→”键移动光标。修改完成后，按“确认”键，再按“↑”固化定值。若固化成功，则屏幕显示“写成功”，若固化失败，则屏幕显示“写失败”，需再固化一次。按“←”键或“→”键上下翻页。可依次整定装置的各项定值。按“取消”键，回到子菜单。
◇ 按“确认”键，选中2.系数，再按“确认”键屏幕显示“请输入密码：XXXX”，按“确认”键和“↑”或“↓”输入密码“3000”， 再按“确认”键进入系数整定。整定时，先按“确认”键选中要修改的值系数，再按“↑”或“↓”键修改，按“←”键或“→”键移动光标。修改完成后，按“确认”键，再按“↑”固化定值。若固化成功，则屏幕显示“写成功”，若固化失败，则屏幕显示“写失败”，需再固化一次。按“←”键或“→”键上下翻页。可依次整定各模拟量输入的通道系数。按“取消”键，回到子菜单。
◇ 按“确认”键，选中3.时间，再按“确认”键进入时间整定。按“确认”键和“↑”或“↓”键可整定时间。按“←”键或“→”键移动光标。可依次整定年、月、日、时、分、秒。修改完成后，按“确认”键，再按“↑”固化定值。若固化成功，则屏幕显示“写成功”，若固化失败，则屏幕显示“写失败”，需再固化一次。按“取消”键，回到子菜单。
◇ 按“确认”键，选中4.表底，再按“确认”键屏幕显示“请输入密码：XXXX”，按“确认”键和“↑”或“↓”键输入密码“3000”， 再按“确认”键进入脉冲电度整定。整定时，先按“确认”键选中要修改的值，再按“↑”或“↓”键修改，按“←”键或“→”键移动光标。修改完成后，按“确认”键，再按“↑”固化定值。若固化成功，则屏幕显示“写成功”，若固化失败，则屏幕显示“写失败”，需再固化一次。按“←”键或“→”键上下翻页。按两次“取消”键，回到主菜单。
3.1.5事故
在“主菜单”下，当“ ”在数字“5”处时，按“确认”键，进入事故信息记录状态。装置可以记录最近20次的动作信息。若信息记录累计超过20次，则最旧的信息将被覆盖，事故信息记录能保存从最新信息开始的前20次报告，按“↑”键或“↓”键可在事故信息报告0至报告19之间翻阅。当系统有故障报告时，液晶首先显示最新的报告。阅读完报告后，按“取消”键，回到主菜单，最新的8次事故报告掉电后不丢失。
3.1.6谐波
在“主菜单”下，当“ ”在数字“6”处时，按“确认”键，进入谐波分析状态。装置可以观察电流或电压的1-8次谐波。按“取消”键，回到主菜单。
3.1.7传动
在“主菜单”下，当“ ”在数字“7”处时，按“确认”键，屏幕显示“请输入密码：XXXX”，按“确认”键和“↑”或“↓”键输入密码“3000”， 再按“确认”键进入传动状态。按“确认”键和“↑”或“↓”键选定传动序号，再按“确认”键，进入传动试验，按“确认”键和“←”或“→”键选择“执行”或是“撤消”。传动完毕后，按“取消”键，回到主菜单。
3.1.8 内存
在“主菜单”下，当“ ”在数字“8”处时，按“确认”键，进入读内存状态。

第二章 主要功能简介

1主要功能简介
TC-3067H逆功率监控装置除设置有逆功率和逆功率恢复功能外，在系统运行中，该装置不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：

(1) 过电压报警
(2) 逆功率速断
(3) 过负荷报警
(4) 低功率功率四时限
(5) 逆功率恢复
(6) 测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）

清洁电源工程供电系统的正常运行方式：一台10kV/400V的配电变压器正常供电，同时清洁电源并网供电，此时的控制要求如下：

（1） 若测量点出现电压过高、或者电压过低、电流过高（通过设置参数整定），则TC-3067H逆功率监控装置在液晶显示上发报警信息，可通过通讯把报警信息上传。
（2） 检测交流电网（PT100V，50Hz）供电回路三相电压、电流（测量点），判断功率流向和功率大小。如果电网供电回路出现低功率现象，防逆流装置立即逐级断开清洁电源并网系统中4个发电回路，直到低功率现象消失。防逆流装置控制清洁电源并网系统中4个发电回路断开逐级累加时间为不大于600S（可设置）。需要清洁电源的控制开关提供分合闸操作回路，并接入相应开关或接触器的常开辅助触点，以便装置判断开关及接触器的位置。控制逻辑图见1.1。
（3） 低功率、逆功率恢复的控制：当防逆流装置检测到逆功率或低功率，第一时限切断清洁电源供电回路后，若测量点逆功率或低功率消失，并且检测到负荷功率（测量点的正向功率）大于第一时限门槛值（可设定，单位W二次功率值）时，经过不大于600S延时（可设置）后，防逆流装置把清洁电源并网系统中接入点第一时限合上，但需要清洁电源的控制开关提供第一路分合闸操作开关或接触器的常开辅助触点，控制逻辑图见1.2。，若有第二时限跳闸也曾经动作，则继续检测到负荷功率（测量点的正向功率）大于第二时限门槛值（可设定，单位W二次功率值）时，经过不大于600S延时（可设置）后，防逆流装置把清洁电源并网系统中接入点第二时限合上，但需要清洁电源的控制开关提供第二路分合闸操作开关或接触器的常开辅助触点。以此类推恢复第三、第四时限。
（4） 如果逆功率装置判断功率小于等于逆功率速断定值（可整定为-5W），逆功率装置速断保护则把清洁电源并网系统中接入点全部断开（控制点4路全部断开）。逆功率速断时间最小可整定为0.3秒。

2 整定定值清单

定 义
整定范围
步长
定值
过负荷报警定值
1-7.0A
0.1A
过负荷报警时限
0.1-25.0S
0.1S
过电压定值（线）
100.0-140.0V
0.1V
过电压定值时限
0.1-25.0S
0.1S
逆功率速断定值
0 - -1000W
1W
逆功率速断时限定值
0.3-100.0S
0.1S
低功率定值门槛
1 - 200W
1W
低功率时限1
1-600S
1S
低功率时限2
1-600S
1S
低功率时限3
1-600S
1S
低功率时限4
1-600S
1S
逆功率一时限恢复定值
1.0-9000W
1W
逆功率恢复时限一时间
1-600S
1S
逆功率二时限恢复定值
1.0-9000W
1W
逆功率恢复时限二时间
1-600S
1S
逆功率三时限恢复定值
1.0-9000W
1W
逆功率恢复时限三时间
1-600S
1S
逆功率四时限恢复定值
1.0-9000W
1W
逆功率恢复时限四时间
1-600S
1S
系统参数
监控电流互感器TA变比
1
1-1000
监控电压互感器TV变比
1
1100
电流互感器二次额定电流值
1A 或 5A
1A 或 5A
修正系数
监控A相电流修正系数
0.800-1.200
0.001
监控B相电流修正系数
0.800-1.200
0.001
监控C相电流修正系数
0.800-1.200
0.001
监控电压AB修正系数
0.800-1.200
0.001
监控电压BC修正系数
0.800-1.200
0.001
监控电压C修正系数
0.800-1.200
0.001

3 附录
3.1装置外形(mm)高X宽X深=145 X 110 X 145
3.2装置开孔尺寸图(mm) 高X宽=134 X 97

附图一 装置外形及开孔尺寸图(mm

公司网址:
公司邮箱: email_cht@

附图二TC3067H逆功率监控装置背后端子说明图

附图三TC3067H逆功率监控装置原理接线图
