施工现场临时用电方案(东段).docx

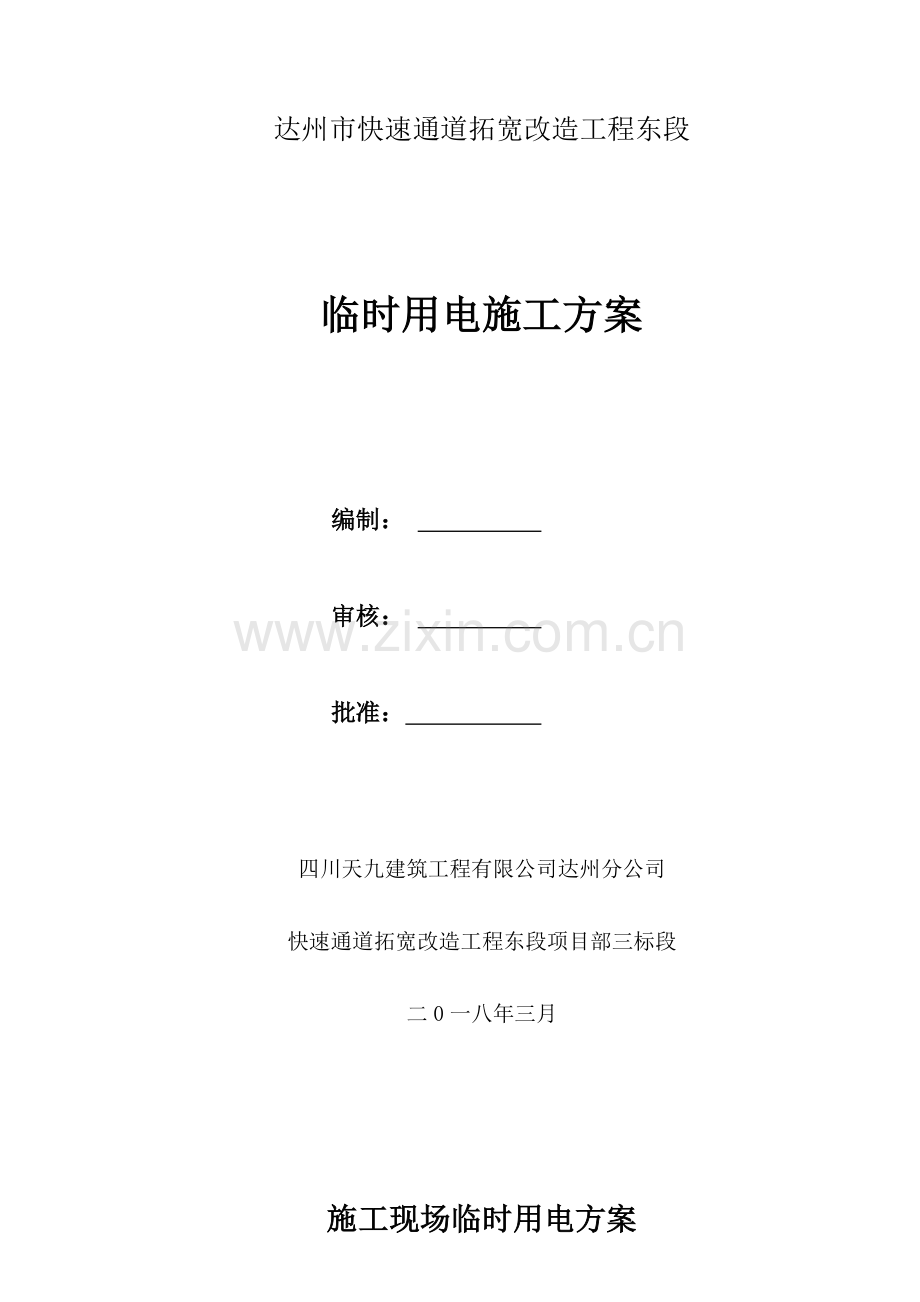

达州市快速通道拓宽改造工程东段

临时用电施工方案

编制：

审核：

批准：

四川天九建筑工程有限公司达州分公司
快速通道拓宽改造工程东段项目部三标段
二0一八年三月

施工现场临时用电方案

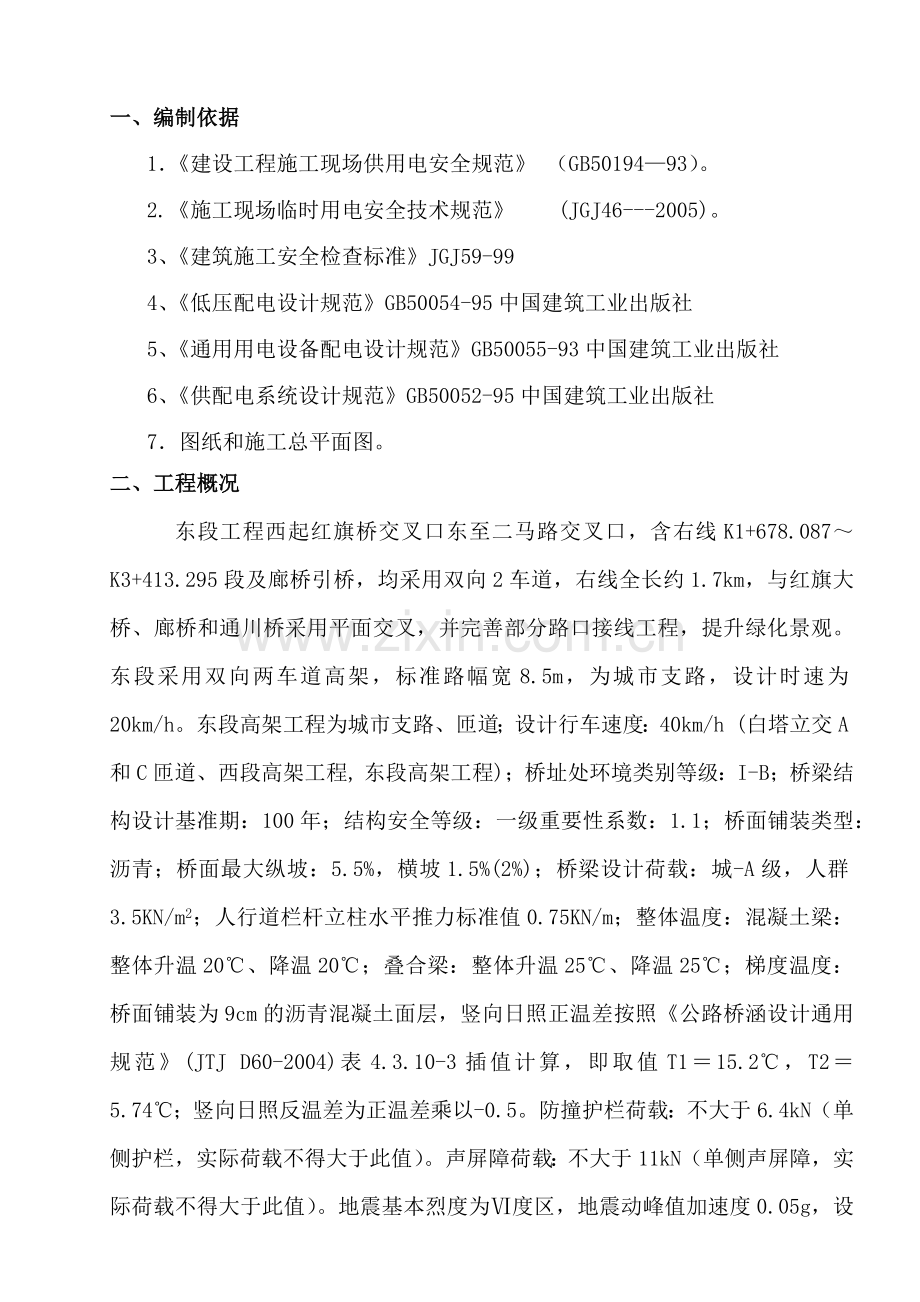

一、编制依据
1．《建设工程施工现场供用电安全规范》 （GB50194—93）。
2.《施工现场临时用电安全技术规范》 (JGJ46---2005)。
3、《建筑施工安全检查标准》JGJ59-99
4、《低压配电设计规范》GB50054-95中国建筑工业出版社
5、《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社
6、《供配电系统设计规范》GB50052-95中国建筑工业出版社
7．图纸和施工总平面图。
二、工程概况
东段工程西起红旗桥交叉口东至二马路交叉口，含右线K1+678.087～K3+413.295段及廊桥引桥，均采用双向2车道，右线全长约1.7km，与红旗大桥、廊桥和通川桥采用平面交叉，并完善部分路口接线工程，提升绿化景观。东段采用双向两车道高架，标准路幅宽8.5m，为城市支路，设计时速为20km/h。东段高架工程为城市支路、匝道；设计行车速度：40km/h (白塔立交A和C匝道、西段高架工程, 东段高架工程)；桥址处环境类别等级：I-B；桥梁结构设计基准期：100年；结构安全等级：一级重要性系数：1.1；桥面铺装类型：沥青；桥面最大纵坡：5.5%，横坡1.5%(2%)；桥梁设计荷载：城-A级，人群3.5KN/m2；人行道栏杆立柱水平推力标准值0.75KN/m；整体温度：混凝土梁：整体升温20℃、降温20℃；叠合梁：整体升温25℃、降温25℃；梯度温度：桥面铺装为9cm的沥青混凝土面层，竖向日照正温差按照《公路桥涵设计通用规范》(JTJ D60-2004)表4.3.10-3插值计算，即取值T1＝15.2℃，T2＝5.74℃；竖向日照反温差为正温差乘以-0.5。防撞护栏荷载：不大于6.4kN（单侧护栏，实际荷载不得大于此值）。声屏障荷载：不大于11kN（单侧声屏障，实际荷载不得大于此值）。地震基本烈度为Ⅵ度区，地震动峰值加速度0.05g，设计地震分组为第一组，抗震措施统一为7度，设防分类为C类。设计环境类别：Ⅰ类环境设计洪水位：50年一遇（洪水频遇值）283.93m。桩基础117根，桩基础混凝土灌注量7695.5m³。
本工程地处达州市通川区老城片区交通要道，工程质量、进度、现场文明、安全管理都要求较高，施工时需合理安排各单项工程的前后搭接穿插、流水施工。本工程叠合梁质量的好坏直接影响到该项目的质量，叠合梁施工质量从而显得极为重要。由于本工程高架桥结构类型复杂、战线长、无作业面、辅助作业内容多，工期特别紧迫。滨河休路闲道人流量大，确保过往人员安全是该工程的管理重点，为此我们必须抓好安全文明施工，作好现场安全防护工作。本工程道路与配套的排水管网施工作业交叉进行，施工时需认真仔细配合，确保工程质量和进度。
高架桥右线K1+700～K3+335采用67跨长度不等、结构不同的叠合梁、连续箱梁、框架梁组成，全桥共22联，每联之间设置80-120型伸缩缝。
叠合梁桥宽8.4～9.95m，梁高1.6m，由混凝土桥面板和钢板梁组成。
混凝土连续箱梁采用单幅布置，单箱单室断面，梁高1.6m，第一联K1+700段为框架梁结构，框架宽7m；EP24-EP29段与廊桥平交，设计为现浇框架梁，H匝道连接南顺城巷与廊桥之间，同主桥结构；通川桥至高架桥EA67段为预应力混凝土结构现浇，钢绞线采用φs15.2钢绞线，均采用塑料波纹管成型。
墩柱：桥梁墩柱是6种不同断面的异型构造，需6种不同规格的定型钢模板，9种不同规格的定型帽梁钢模板。基础采用桩基础，桩径1.2～2.5米。
桥台：桥台均为重力式U形桥台，CA4桥台处3根1.2m桩基础，桩基础顶面即为盖梁及台帽，无墩柱构造，6m长桥台搭板。EA67桥台处6根桩1.2m桩基础，上部为承台、重力式桥台、台帽、6m长桥台搭板。
三、主要工程数量
钻孔灌注桩：其中φ1.2m 桩基础42根，总长933m；φ1.8m桩基础12根，总长255m；φ2.2m桩基础 19根，总长395m；φ2.5m 桩基础43根，总长915m， 共计C35水下混凝土：7695.5m3。
C15-C25砼： 193.9m3
C30砼：199.1m3（含水下混凝土）
C35砼：8106.6m3
C40砼：3628.7m3
C50砼：2015.3m3 预制
C50砼：4082.9m3 现浇
钢绞线：31.157t
钢筋：3937.427t
钢板：2507.819t
三、主要施工用电设备
施工用电机械明细表
序号
设备名称
型号
数量
总容量
备注
1
桩基钻孔机
CJF-20A
10
10×77KW=770 KW

2
泥 浆 泵

10
10×22 KW =220 KW

3
钢筋切断机
41-20030
4
4×3KW=12KW

4
钢筋弯曲机
40
4
4×3KW=12KW

5
钢筋滚丝机
LFGS-40
4
4×4KW=16KW

5
钢筋调直机
6-14
4
4×5.5KW=22KW

6
电渣压力焊
MN-Z6
2
2×10KW=20KW

7
圆 锯 机
ф350-ф500
2
2×4KW=8KW

8
砂 轮 机
200
3
3×2KW=6KW

9
三相异步电动机
Y160M2-2
2
2×15KW=30KW

10
空 压 机
W-3.5/5
2
2×18.5=37KW

12
抽 水 泵

10
10×2KW=20KW

14
振 捣 棒

10
10×2.2KW=22KW

15
节 能 灯

20
80W×20=1.6KW

16
碘 钨 灯

10
10×2.2KW=22KW

17
其他照明

4KW

18
对 焊 机
UN-100
1
85KW

四、总负荷计算及主干电缆选择
现根据施工现场用电设备（如桩基钻孔机、振捣器、木工加工器械以及水泵、电焊机、钢筋加工机械等）实际情况，按需要系数法确定计算负荷。
参阅《建筑施工现场临时用电施工组织设计》，选取Kx与COSΦ。
用电设备组的计算负荷。
1． 本工程总供电容量按以下公式计算：
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）
式中P——供电设备总需要容量（KVA）；
P1——电动机额定功率（KW）；
P2——电焊机额定容量（KVA）；
cosΨ——电动机的平均功率因数，取0.75；
K1取0.6，K2取0.6，照明用电按动力用电的1%考虑。
P1=990KW
P2=317.6KW
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）
=1.05×（0.6×990/0.75+0.6×317.6）=1031.69KVA
P总=1031.69KVA
2． 总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 1031.69/(1.732×0.38) =1567.53A
3． 总干线电缆选型
1#箱变至一级配电箱采用电缆为3*240+2*120，带K铝芯电缆；2#箱变至一级配电柜采用电缆3*300+2*150，带K铝芯电缆；3#箱变至一级配电箱采用电缆为3*240+2*120，带K铝芯电缆。1#一级配电箱及3#一级配电箱至二级配电箱统一用电缆3*185+2*95带K铝芯电缆，2#一级配电箱至二级配电箱采用3*240+2*120，带K铝芯电缆。
五、配电变压器、一级配电箱及干线电缆选型
根据计算总容量1896.13 A，施工现场从西向东安装1#、2#、3#变压器，每一台变压器都安装一个一级配电箱，每一个一级配电箱又设置多个二级配电箱，二级配电箱间距按照50米一个配置。进入施工现场的电缆沿河堤栏杆内侧边缘敷设，保障用电安全，满足施工用电要求。1#变压器设置于红旗桥周边，选择容量为400KVA，最好选择跃进街现有箱变，原因为K1+700框架桥处有大量1.2m-1.8m桩基础，框架桥的钢筋加工和模板加工均需要大量电力支持；2#变压器设置于K2+316廊桥处，选择容量为400KVA，原因为廊桥下游至红旗大桥头为冲击钻机钻孔集中区域，由两端供电，大桩号侧电缆长度400m，小桩号侧电缆长度200m,比较适中。而且根据现场调查，廊桥处有一变压器需要拆迁，将移至廊桥上，2#变压器设置于此处方便施工用电；3#变压器设置于通川桥，选择容量400KVA箱变，原因为通川桥下两根2.5m桩基础不能采用旋挖钻机，净空高度不够，通川桥至二马路段高架桥为PC连续梁，用电量集中。

经现场踏勘1#箱变位置照片如下

2#箱变位置如下

3#箱变位置如下

1#一级配电柜（标准配置）
达州市政道路扩建一级配电柜（主配电柜）
3
序号
名称
规格及型号
数量
单位
备注
1
户外碳钢柜体（橘红色）
800宽*600深*2000高，前单开门，后不开门。
3
台
含顶盖
2
刀闸开关
HO11FA-600/380(600A)
3
只
正泰
3
断路器
DZ20Y-630/3300
3
只
正泰
4
剩余电流动作断路器
DZ20LE-400/4300(三相漏电保护）
6
只
正泰
5
剩余电流动作断路器
DZ20LE-250/4300(三相漏电保护）
6
只
正泰
6
浪涌保护器
HL-40KA/4P
3
只
沪雷
7
电流互感器
BH-0.66 Φ60Ⅰ 2000/5 0.5级
9
只
正泰
8
数显电流电压表
NKL194UI-2000/5A
3
只
安科利
9
铜排
TMY-60*10
135
KG
国产
10
辅材

3
套
国产
11
成套+人工

3
套
鹏翔

二级配电柜（钢筋配电柜）

序号
名称
规格及型号
数量
单位
备注
1
户外碳钢柜体（橘红色）
800宽*600深*2000高，前单开门，后不开门。
1
台
含顶盖
2
刀闸开关
HO11FA-400/380
1
只
正泰
3
断路器
SHRM10-400/330
1
只
正泰
4
漏电保护器
DZ20LE-250/4300(三相漏电保护）
6
只
正泰
5
浪涌保护器
HL-40KA/4P
1
只
沪雷
6
铜排
TMY-50*80
36
KG
国产
7
辅材

1
套
国产
8
成套+人工

1
套
鹏翔

二级配电柜（钢筋配电柜）
3
序号
名称
规格及型号
数量
单位
备注
1
户外碳钢柜体（橘红色）
800宽*600深*2000高，前单开门，后不开门。
1
台
含顶盖
2
隔离开关
NH40-400/4
1
只
正泰
3
断路器
NXM-400S/4300B 400A
1
只
正泰
4
断路器
NXM-400S/4300B 400A
2
只
正泰
5
断路器
NXM-250S/4300B 250A
2
只
正泰
6
断路器
NXM-160S/4300B 160A
1
只
正泰
7
断路器
NXM-125S/4300B 100A
1
只
正泰
8
断路器
NXB-63/4P C63A
1
只
正泰
9
铜排
TMY-50*80
31
KG
国产
10
辅材

1
套
国产
11
成套+人工

1
套
鹏翔

（一）、配电箱与开关箱
1、本工程临时用电采用TN-S三相五线三级配电二级保护，三级配电指标一级配电箱、二级配电箱、开关箱，动力配电与照明配电分别设置，二级保护指一级配电箱、开关箱，均必须经漏电保护开关保护。
2、配电箱的材质和安置要求
(1)配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。
(2)固定式配电箱、开关箱的中心与地面的垂直距离为1.4m—1.6m；移动式配电箱、开关箱的中心与地面的垂直距离宜为0.8m—1.6m。
(3)分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
(4)配电箱、开关箱应装设在干燥、通风及常温场；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源供烤的场所。
(5)配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品，不得有灌木、杂草。
(6)配电箱、开关箱必须有防水、防尘设施，必须有门锁。
3、配电箱开关箱装设的电器要求
(1)常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。
(2)配电箱内的电器，应安装在金属或非木质的绝缘安装板上。
(3)配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零，保护接零必须采用标准的黄|绿双色线及专用接线板连接，与工作零线应有明显的区别。
(4)配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。
(5)导线的进出口处，应加强绝缘，并将导线卡固。
(6)配电箱、开关箱内优先选用铜线。为了保证可靠的电气连接，保护零线应按规范采用适当的材料。
(7)所有配电箱，均应标明其名称、用途，并作出分路标记。
(8)进入开关箱的电源线，严禁用插销连接。
4、总配电柜的电器配置与接线
(1)本工程用电采用TN-S系统。因本工程现场较大，临时线路较多，所以总配电箱应设置漏电保护器(FQ)。
(2)总配电柜，应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器(或自动开关和分路自动开关)；总开关电器的额定值、动作整定值与分路开关电器的额定值、动作整定值适应。
（2.1）一级配电箱内电器配制：
总隔离闸：用630A带熔断器的刀开关。
总开关：采用额定电流630A空气可视型开关
电流互感器：GB/T15283-94（400：5）
分路隔离开关：断路器（可视型）分别控制分配电箱。
(3)一级配电箱，应装设电压表、总电流表、总电度表及其他仪表。
5、分配电箱的电器配置与接线
(1)二级配电箱的电器配置与接线，应与一级配电箱的电器配置与接线，以及配电线路相适应。
(2)二级配电箱，应装设总隔离刀开关（配备熔断器）、总空气开关，分回路漏电断路器，动作整定值应与分路开关电器的额定值、动作整定值适应。
（2.1）二级配电箱
现场设二级配电箱其中 固定二级配电箱控制钢筋加工区用电、工地办公区照明及木工加工区、钢筋加工区、交流弧焊机等用电。流动二级配电箱控制桩基钻孔机、泥浆泵、抽水泵、临时用电等用电。
（3）二级配电箱内设置总隔离刀开关（配备熔断器）、总可视型空气开关、分路可视型漏电断路器开关。
6、开关箱的电器配置与接线
(1)开关箱的电器配置与接线，应与分配电箱的电器配置与接线，以及配电线路相适应。作为施工现场临时用电工程的第一线，也是最主要的防漏电措施，所以开关箱必须设置漏电保护器。
(2)每台用电设备，应有各自专用的开关箱，必须实行“一机一闸一漏一箱”制，严禁用同一开关电器直接控制两台或两台以上用电设备(含插座)。
(3)开关箱内的开关电器，必须能在任何情况下都可以使用电设备实行电源隔离，开关箱必须设置漏电保护器。
（二）、电缆选型
1． 分配电箱1AL1及其下属开关箱电缆选型
(1) 设备功率明细表
序号
设备名称
设备功率
数量
小计
1
钢筋弯曲机
5.5KW
2
11KW
2
钢筋切断机
7.5KW
2
15KW
3
钢筋调直机
7.5KW
2
15KW
(2) 1AL1供电容量按以下公式计算：
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）
式中P——供电设备总需要容量（KVA）；
P1——电动机额定功率（KW）；
P2——电焊机额定容量（KVA）；
cosΨ——电动机的平均功率因数，取0.75；
K1取0.6，K2取0.6。
P1=41KW
P2=0KW
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2+ P3）
=1.05×（0.6×41/0.75+0）=34.44KVA
P总=34.44KVA
(3) 1AL1总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 34.44/(1.732×0.38) =16.31 A
(4) 1AL1干线电缆选型
根据以上数据，干线电缆采用YTV22-3*50+2*25电缆由1#分配电箱敷设至1AL1。
(5) 三级开关箱干线电缆选型
三级开关箱干线电缆采用YC-3*6+2*4电缆。
2． 分配电箱2AL1及其下属开关箱电缆选型
(1) 设备功率明细表
序号
设备名称
设备功率
数量
小计
1
钢筋滚丝机
4KW
2
8KW
2
电渣压力焊
10KW
1
10KW
3
交流弧焊机
45KW
2
90KW
4
砂 轮 机
2KW
1
2KW
5
电 动 机
15KW
2
30KW
6
空 压 机
18.5KW
2
37KW
7
振 捣 棒
2.2KW
10
22KW
8
对 焊 机
85KW
1
85KW
9
碘 钨 灯
2.2KW
10
22KW

(2) 2AL1供电容量按以下公式计算：
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）
式中P——供电设备总需要容量（KVA）；
P1——电动机额定功率（KW）；
P2——电焊机额定容量（KVA）；
cosΨ——电动机的平均功率因数，取0.75；
K1取0.6，K2取0.6。
P1=121KW
P2=185KW
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2+ P3）
=1.05×（0.6×121/0.75+0.6×185）=173.72KVA
P总=173.72KVA
(3) 2AL1总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 173.72/(1.732×0.38) =263.95 A
(4) 2AL1干线电缆选型
根据以上数据，干线电缆采用YTV22-3*50+2*25电缆由2#以及配电箱总电源柜敷设至2AL1
(5) 三级开关箱干线电缆选型
三级开关箱干线电缆采用YC-3*6+2*4电缆。
3． 分配电箱3AL1及其下属开关箱电缆选型
序号
设备名称
设备功率
数量
小计
1
照明
1.6KW

1.6KW
2
圆盘锯
4KW
1
4KW
3
交流弧焊机
85KW
2
170KW
4
交流弧焊机
45KW
4
180KW
(2) 3AL1供电容量按以下公式计算：
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）
式中P——供电设备总需要容量（KVA）；
P1——电动机额定功率（KW）；
P2——电焊机额定容量（KVA）；
cosΨ——电动机的平均功率因数，取0.75；
K1取0.6，K2取0.6。
P1=4KW
P2=350KW
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）
=1.05×（0.6×4/0.75+0.6×350）=223.86 KVA
P总=225.46KVA
(3) 3AL1总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 225.46/(1.732×0.38) =342.56A
(4) 3AL1干线电缆选型
根据以上数据，干线电缆采用YTV22-3*50+2*25电缆由2#总箱总电源柜敷设至3AL1
(5) 三级开关箱干线电缆选型
三级干线电缆均采用YC-3*6+2*4电缆
4．二级配电箱5AL1及其下属开关箱电缆选型
(1) 设备功率明细表
序号
设备名称
设备功率
数量
小计
1
桩基钻孔机
77KW
4
308KW
2
泥 浆 泵
22KW
4
88KW
3
抽 水 泵
2KW
4
8KW
(2) 5AL1供电容量按以下公式计算：
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）
式中P——供电设备总需要容量（KVA）；
P1——电动机额定功率（KW）；
P2——电焊机额定容量（KVA）；
cosΨ——电动机的平均功率因数，取0.75；
K1取0.6，K2取0.6。
P1=404KW
P2=0KW
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）
=1.05×（0.6×404/0.75）=339.36KVA
P总=339.36KVA
(3) 5AL1总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 339.36/(1.732×0.38) = 515.62A
(4) 5AL1干线电缆选型
根据以上数据，干线电缆采用YTV22-3*50+2*25电缆由总1#总箱电源柜敷设至5AL1。
(5) 三级开关箱干线电缆选型
三级干线电缆均采用YC-3*6+2*4电缆
5． 二级配电箱5AL1及其下属开关箱电缆选型
(1) 设备功率明细表
序号
设备名称
设备功率
数量
小计
1
桩基钻孔机
45KW
2
90KW
2
泥 浆 泵
21KW
2
42KW
3
抽 水 泵
2KW
2
4KW
(2) 5AL1供电容量按以下公式计算：
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）
式中P——供电设备总需要容量（KVA）；
P1——电动机额定功率（KW）；
P2——电焊机额定容量（KVA）；
cosΨ——电动机的平均功率因数，取0.75；
K1取0.6，K2取0.6。
P1=136KW
P2=0KW
P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）
=1.05×（0.6×136/0.75）=114.24 KVA
P总=114.24KVA
(3) 5AL1总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 114.24/(1.732×0.38) = 173.57A
(4) 5AL1干线电缆选型
根据以上数据，干线电缆采用YTV22-3*50+2*25电缆由总1#总箱电源柜敷设至5AL1。
(5) 三级开关箱干线电缆选型
三级干线电缆均采用YC-3*6+2*4电缆
（三）、其他系统
I、接地与接零保护系统
1、本工程施工现场比较宽广，采用TN-S三相五线接零保护。
2、TN-S三相五线接零保护架设要求
(1)保护零线严禁通过任何开关或熔断器。
(2)保护零线作为接零保护的专用线，必须独用，不能他用，电缆要五芯电缆。
(3)保护零线除了从工作接地线(变压器)或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意配电箱中防止经过铁质箱体形成电气连接。
(4)保护零线的总面积应不小于工作零线的载面积，同时必须满足机械强度
的要求。
(5)保护零线的统一标志为黄|绿双色线，在任何情况下不能将其作负荷线用。
(6)重复接地必须在保护零线上，工作零线不能加重复接地(因工作零线加了重复接地，漏电保护器 就无法使用)。
(7)保护零线除必须在配电室或总配电箱处重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。
2、漏电保护器
1、漏电保护器的作用
(1)当人员触电时，在尚未达到受伤害的电流和时间内即跳闸断电。
(2)若设置线路发生漏电故障，应在人尚未触及时即先跳闸断电，避免设备长期存在隐患，以便及时发现并排除(故障如未排除，则无法合闸送电)。
(3)可以防止因漏电而引起的火灾或损坏设备等事故。
2、漏电保护的接线方法
(1)漏电保护器，应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
(2)开关箱内的漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。
(3)用于潮湿和有腐蚀介质场所的漏电保护器，应采用防溅型产品，其额定漏电动作电流应不大于15 mA，，额定漏电动作时间应小于0.1s。
(4)在干燥环境下工作的36V及36V以下的用电设备，可免装漏电保护器。
(5)总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和漏电动作时间，应作合理配合，使之具有分级分段保护功能。
(6)漏电保护器，必须按产品说明书安装和使用。对搁置已久又重新启用或连续使用一个月的漏电保护器，应认真检查其特性，发现质量、性能下降时应及时修理或更换。
3、现场照明
1、所选照明器使用的环境条件
(1) 开启式照明，在正常的空气相对湿度时使用。
(2) 密闭型防水防尘照明器或配有防水灯头的开启式照明器，在潮湿或特别潮湿的场所，工地灰尘较大，下雨天时就比较潮湿，所选的照明器必须有防水防尘功能。
2、行灯使用要求
(1)电源电压不得超过36V。
(2)灯头与手柄应坚固、绝缘良好并耐热耐潮湿。
(3)灯头与灯体结合牢固，灯头上无开关。
(4)灯泡外侧有金属保护网。
(5)金属网、反光罩、悬挂吊钩应固定在灯罩的绝缘部位上。
3、照明系统中灯具及插座的数量
在照明系统中的每一单相回路中，灯具和插座的数量不宜超过25个，并在装设熔断电流为15A及15A以下的熔断器保护。
4、工作截面的选择
(1)单相及两相线路中，零线截面与相线截面相同。
(2)在逐相断切的三相照明电路中，零线截面与相线截面相同数条线路共用一条零线时，零线截面按最大负荷相的电流选择。
5、室外照明装置
(1)照明灯具的金属外壳，必须作保护接零。单相回路的照明开关箱(板)内，必须装设漏电保护器。
(2)室外灯具距地面不得低于3m，钠、铊、锢等卤化物灯具的安装高度，应在离地面5m以上线应固定在接线柱上，不得靠近灯具表面，灯具内接线必须牢固。
(3)路灯的每个灯具应单独装设熔断器保护，灯头线应作防水弯。
6、室内照明
(1)室内灯具的设置应不低于2.4m。
(2)室内螺口灯头的接线，其相线应接在与中心触头相连的一端，零线接在与螺口相连接的一端，灯头的绝缘外壳不得有破损和漏电。
(3)在室内的水磨石、水泥砂浆墙地坪现场，食堂、浴室等潮湿场所的灯头及吊盒，应使用瓷质防水型，并应配置瓷质防水拉线开关。
(4)在用易燃材料作顶棚的临时工棚或防护棚内安装照明灯具时，灯具应有阻燃底座，或加阻燃垫，并使灯具与可燃顶棚保持一定距离，防止引起火灾。安装在存放易燃材料的场所和危险品仓库的照明器材，应选用符合防火要求的电器器材或采取其他防护措施。
(5)任何电器、灯具的相线，必须经过开关控制，不得将相线直接引入灯具或电器。
(6)工地上使用的单相220V生活电器，如鼓风机、电风扇、电冰箱、电脑等，应使用漏电保护器。
4、避雷针装置及其安装
1、避雷针装置由避雷针、导(防)雷引下线和接地装置组成。
2、施工现场避雷针的安装对象，如塔吊、施工电梯等机械设备；正确安装引下线，用Φ10的镀锌圆钢与塔吊基座连接，再与基础底板钢筋避雷系统相连接形成避雷网络。
3、定期检查，测试电阻。电阻要求不大于4欧姆；雷雨季节要重点测试。
5、触电与救护
1、人体触电伤害事故的易发
(1)在保护措施不完善的情况下，易发生人体触电伤害事故。
(2)施工人员违章操作时，易发生人体触电伤害事故。
2、紧急措施
(1)最首要的措施是使用触电者迅速脱离电源。使触电者迅速脱离电源的方法有两种：一种方法是切断电源开关；另一种是用干燥的绝缘木棒、布带等将电源线从触电者身上拨离，或者将触电者拨离电源。
(2)严禁救护者用手直接推、拉和触摸触电者，严禁救护者使用金属物品或其他绝缘性能差的物体(如潮湿的木棒、布带等)接触触电者。
(3)触电者脱离电源后，必须立即采取急救措施，如人工呼吸法、心脏按摩法。
（4）安全员必须学会一至两种触电急救法。
6、建立健全临时用电安全技术档案
1、必须建立施工现场临时用电安全技术档案，应由主管现场的电器技术人员负责其建立与管理工作。
2、施工现场不仅要有临时用电施工组织设计，而且应做好以下资料记录。
(1)修改临时用电施工组织设计的资料
(2)技术交底资料
(3)临时用电工程检查验收表
(4)电器设备的试验、检验凭单和记录
(5)接地电阻测定记录表
(6)制定定期检查制度，记录定期检(复)查表
(7)电工维修工作记录。
六、安全用电防火措施
1、施工现场发生火灾的主要原因
（1）、电气线路过负荷引起火灾
线路上的电气设备长时间超负荷使用，使用电流超过了导线的安全载流量。这时如果保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，造成火灾。
（2）、线路短路引起火灾
因导线安全部距不够，绝缘等级不够，所久老化、破损等或人为操作不慎等原因造成线路短路，强大的短路电流很快转换成热能，使导线严重发热，温度急剧升高，造成导线熔化，绝缘层燃烧，引起火灾。
（3）、接触电阻过大引起火灾
导线接头连接不好，接线柱压接不实，开关触点接触不牢等造成接触电阻增大，随着时间增长引起局部氧化，氧化后增大了接触电阻。电流流过电阻时，会消耗电能产生热量，导致过热引起火灾。
（4）、变压器、电动机等设备运行故障引起火灾
变压器长期过负荷运行或制造质量不良，造成线圈绝缘损坏，匝间短路，铁芯涡流加大引起过热，变压器绝缘油老化、击穿、发热等引起火灾或爆炸。
（5）、电热设备、照灯具使用不当引起火灾
电炉等电热设备表面温度很高，如使用不当会引起火灾；大功率照明灯具等与易燃物距离过近引起火灾。
（6）、电弧、电火花引起火灾
电焊机、点焊机使用时电气弧光、火花等会引燃周围物体，引起火灾。
施工现场由于电气引发的火灾原因决不止以上几点，还有许多，这就要求用电人员和现场管理人员认真执行操作规程，加强检查，可以说是可以预防的。
2、预防电气火灾的措施
针对电气火灾发生的原因，施工组织设计中要制定出有效的预防措施。
（1）、施工组织设计时要根据电气设备的用电量正确选择导线截面，从理论上杜绝线路过负荷使用，保护装置要认真选择，当线路上出现长期过负荷时，能在规定时间内动作保护线路。
（2）、导线架空敷设时其安全间距必须满足规范要求，当配电线路采用熔断器作短路保护时，熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量的2.5倍，或明敷绝缘导线允许载流量的1.5倍。经常教育用电人员正确执行安全操作规程，避免作业不当造成火灾。
（3）、电气操作人员要认真执行规范，正确连接导线，接线柱要压牢、压实。各种开关触头要压接牢固。铜铝连接时要有过渡端子，多股导线要用端子或涮锡后再与设备安装，以防加大电阻引起火灾。
（4）、配电室的耐火等级要大于三级，室内配置砂箱和绝缘灭火器。严格执行变压器的运行检修制度，按季度每年进行四次停电清扫和检查。现场中的电动机严禁超载使用，电机周围无易燃物，发现问题及时解决，保证设备正常运转。
（5）、施工现场内严禁使用电炉子。使用碘钨灯时，灯与易燃物间距要大于30cm，室内不准使用功率超过100W的灯泡，严禁使用床头灯。
（6）、使用焊机时要执行用火证制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好的地方。
（7）、施工现场的高大设备和有可能产生静电的电气设备要做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。
（8）、存放易燃气体、易燃物仓库内的照明装置一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接均应满足有关规范要求。
（9）、配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责定期清扫。
（10）、设有消防设施的施工现场，消防泵的电源要由总箱中引出专用回路供电，而且此回路不得设置漏电保护器，当电源发生接地故障时可以设单相接地报警装置。有条件的施工现场，此回路供电应由两个电源供电，供电线路应在末端可切换。
（11）、施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。
（12）、施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：
（13）、迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并防止电源线掉在地上造成短路使人员触电。
（14）、当电源线因其它原因不能及时切断时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位与带电体应保持一定充分距离，必须穿戴绝缘用品。
（15）、扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火机，二氧化碳灭火器，1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。
七、电力主要设施现场布设图

一级配电箱配置图：

二级配电箱配置图：

四川天九建筑工程有限公司达州分公司
达州市快速通道拓宽改造工程东段项目部
2018年3月10日
