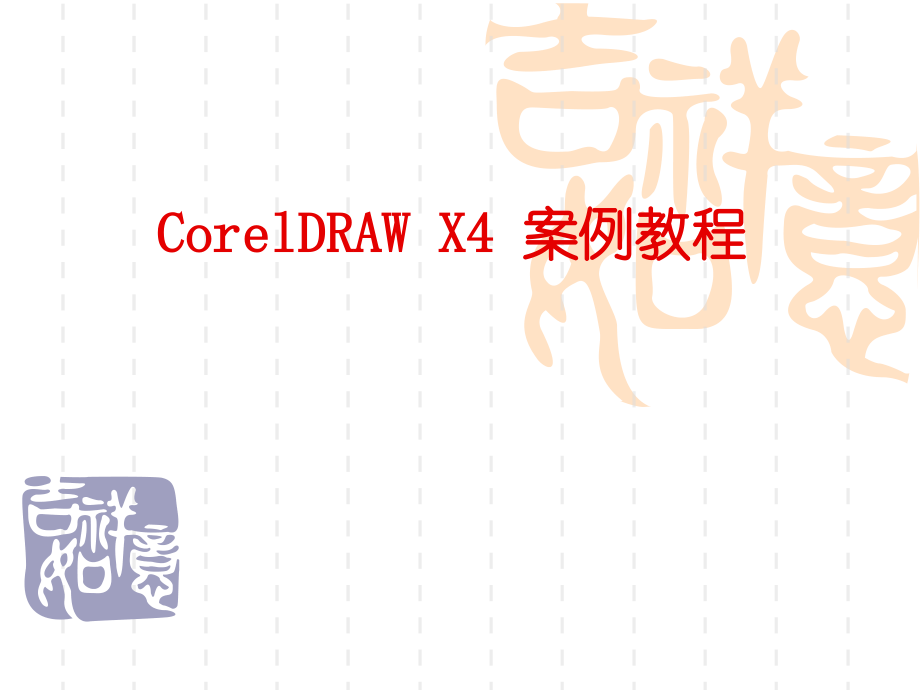

CorelDRAW-X4案例教程课件全套.ppt

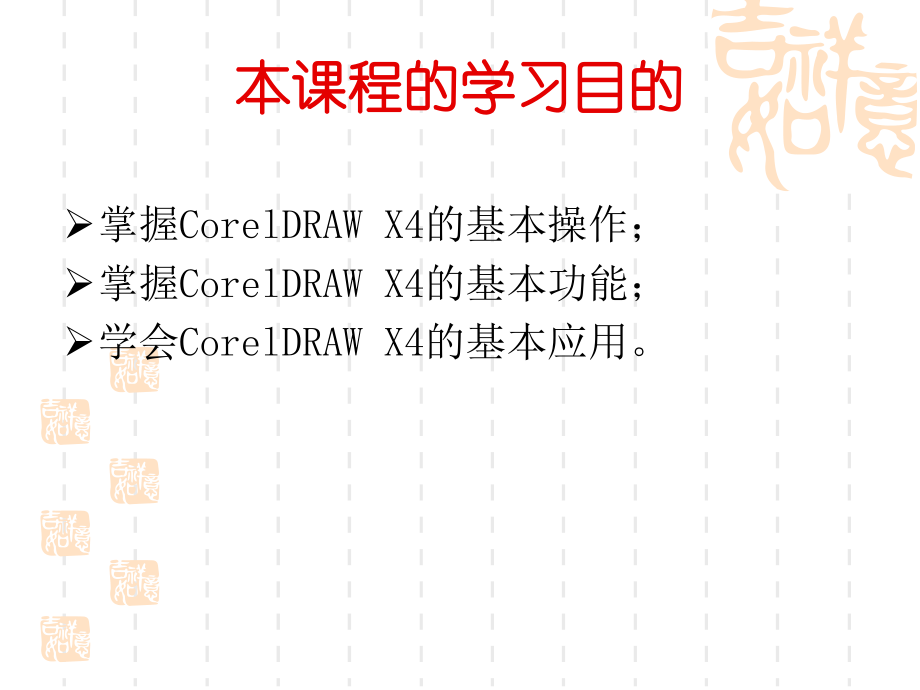

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,CorelDRAW X4 案例教程,本课程的学习目的,掌握CorelDRAW X4的基本操作；,掌握CorelDRAW X4的基本功能；,学会CorelDRAW X4的基本应用。,本课程的主要学习内容,第1章 CorelDRAW X4 入门知识,第2章 绘制几何图形,第3章 绘制线条和不规则图形,第4章 编辑路径与对象,第5章 轮廓与填充,第6章 对象编辑和辅助工具的使用,第7章 对象组织与安排,本课程的主要学习内容,第8章 应用文本,第9章 应用交互式效果,第10章 透镜和其他特殊效果,第11章 位图编辑和处理,第12章 位图滤镜的应用,第13章 打印输出,第14章 综合案例,第1章 CorelDRAW X4 入门知识,教学目的：,通过本章学习，要求能掌握CorelDRAW X4入门知识、文件操作、显示调整、页面设置与操作、对象选取与简单编辑，并做一简单案例，为后面章节的学习奠定基础。,第1章 CorelDRAW X4 入门知识,教学内容：,CorelDRAW X4入门知识,文件操作,显示调整,页面设置和操作,对象选取与简单编辑,综合案例,绘制,“,自行车,”,图标,第1章 CorelDRAW X4 入门知识,重点和难点：,重点,掌握CorelDRAW X4入门知识；,掌握CorelDRAW文件操作、显示调整；,掌握页面设置和操作、对象选取与简单编辑。,难点,CorelDRAW的显示调整；,页面设置与操作。,第1章 CorelDRAW X4 入门知识1,11 CorelDRAW X4入门,问题解答1：什么是位图和矢量图？,问题解答2：CorelDRAW X4有哪些功能？,问题解答3：CorelDRAW X4有哪些常见的存储格式？,问题解答4：CorelDRAW X4常见的色彩模式有哪些？,问题解答5：如何在CorelDRAW X4中获取帮助？,案例1 安装CorelDRAW X4,案例2 启动CorelDRAW X4,问题解答6：CorelDRAW X4的工作界面有哪些组件？,案例3 显示和隐藏工具栏,案例4 改变工具栏的位置和大小,1.2 文件操作,问题解答1：如何新建和打开文件？,案例1 保存和关闭文件,第1章 CorelDRAW X4 入门知识2,1.3 显示调整,问题解答1：如何切换和排列窗口？,问题解答2：如何设置视图的显示模式？,案例1 使用,“,缩放上具,”,和,“,手形工具,”,缩放和平移视图,案例2 预览图形的方法,1.4 页面设置和操作,问题解答1：如何设置页面大小和方向？,案例1 改变页面背景,案例2 切换、插入、删除和重命名页面,1.5 对象选取与简单编辑,案例1创建对象时的自动选取,问题解答1：如何使用,“,选择工具,”,选取和编辑对象？,1.6 综合案例,绘制,“,自行车,”,图标,11 CorelDRAW X4入门,CorelDRAW是加拿大Corel公司推出的一款著名的矢量绘图软件，最新版本为CorelDRAW X4。经过对绘图工具的不断完善和对图形处理功能的增强，CorelDRAW由单一的矢量绘图软件发展成为现在的全能绘图软件包。,问题解答1：什么是位图和矢量图？,位图图像，也称点阵图像或绘制图像，是由称作像素的单个点组成的。当放大位图时，可以看见构成图像的单个图片元素。扩大位图尺寸就是增大单个像素，从而使线条和形状显得参差不齐。,但是如果从稍远一点的位置观看，位图图像的颜色和形状又是连续的，这就是位图的特点。在处理位图时，输出图像的质量取决于开始设置的分辨率。（分辨率是指一个图像文件中包含的细节和信息的多少，以及输入、输出或显示设备能够产生细节的程度）,问题解答1：什么是位图和矢量图？,点阵图-菊花,放大后的菊花图,问题解答1：什么是位图和矢量图？,矢量图形，是依据某个标准对图形进行分析而产生的结果，它不直接描述图像上的每一点，而是描述产生这些点的过程和方法。因此，对矢量图形进行线性变换并不会产生失真。,矢量图形，在数学上定义为一系列由线连接的点。矢量文件中的图形元素称为对象，每个对象都是一个自成一体的实体，它具有颜色、形状、轮廓、大小和屏幕位置等属性。既然每个对象都是一个自成一体的实体，那么在维持它原有清晰度和弯曲度的同时，多次移动和改变它的属性，不会影响图像中的其他对象。,问题解答1：什么是位图和矢量图？,矢量图-笑脸,放大后的笑脸,问题解答2：CorelDRAW X4有哪些功能？,（1）绘制与处理矢量图：CorelDRAW X4可以很方便地利用图形工具直接绘制出各种图形，还可以对绘制的对象进行各种排列组合、焊接、修剪、镜像等操作。,（2）位图处理：CorelDRAW处理位图的功能也十分强大。它不但可以直接处理位图，还可以把矢量图转换成位图，或把位图转换成矢量图。,（3）灵活多变的文字处理：CorelDRAW虽然是一个处理矢量图形的软件，但其处理文字的功能也很强大，可以制作出非常复杂的文字效果。,问题解答2：CorelDRAW X4有哪些功能？,（4）网络功能：CorelDRAW具有网络功能，可以将段落文本转换成网络文本，在文档中插入因特网对象，创建超级链接等。,（5）强大的排版功能：与Photoshop相比，CorelDRAW的另一特点是它具有强大的排版功能，用户可利用该软件设计出丰富的版式。,（6）功能完备的组件：自版本9.0之后，CorelDRAW又添加了PHOTO-PAINT、CAPTURE等各种辅助软件，使整套软件更加完善。,问题解答3：CDR X4有哪些常见的存储格式？,在CorelDRAW X4中，完成对图像的编辑和修改后，需要将作品保存起来或导出，在存储时需要选择存储格式。下面简要介绍一下常见的文件存储格式。,(1)CDR格式，这是CorelDRAW的专有格式，也就是说用CDR格式存储的文件只能在CorelDRAW中打开，而不能在其他程序中打开。,(2)GIF格式，这种格式文件压缩比较大，占用磁盘空间小，支持位图模式、灰度模式和索引色彩模式的图像，这是近乎完美的图像格式。,(3)JPG格式，压缩比可大可小，支持CMYK、RGB和灰度的色彩模式，但不支持Alpha通道。,(4)TIFF格式，这是最常用的图像文件格式。它既能用于MAC（苹果电脑）也能用于PC（个人电脑）。它是PSD格式外惟一能存储多个通道、多个图层的文件格式。,(5)BMP格式，此种格式文件几乎不压缩，占用磁盘空间较大，存储格式可以为1bit、4bit、8bit、24bit，支持RGB、索引、灰度和位图色彩模式，但不支持Alpha通道。这是Windows环境下最不容易出问题的格式。,问题解答3：CDR X4有哪些常见的存储格式？,(6)PSD格式，它是惟一支持Photoshop全部图像色彩模式的文件格式，还支持网络、通道、图层等其他所有功能。它是具有图层功能的Photoshop专用格式，修改非常方便。,问题解答3：CDR X4有哪些常见的存储格式？,问题解答4：CDR X4常见的色彩模式有哪些？,（1）RGB色彩模式,RGB模式也称为光源色模式，原因是RGB能够产生和太阳光一样的颜色。在使用CorelDRAW做设计的时候，RGB模式使用得也比较广泛。RGB的含义为：R(红色)、G(绿色)、B(蓝色)。通过红、绿、蓝三种颜色的混合，能够生成自然界里的任何一种颜色。一般RGB模式只用于屏幕上显示，不用在印刷上。,问题解答4：CDR X4常见的色彩模式有哪些？,（2）CMYK色彩模式,CMYK模式的颜色也被称作印刷色。原因是CMYK模式大多用在印刷上。CMYK的含义为：C(青色)、M(洋红)、Y(黄色)、K(黑色)。这四种颜色都是以百分比的形式进行描述的，每一种颜色所占的百分比可以从0到100，百分比越高，颜色越暗。,问题解答4：CDR X4常见的色彩模式有哪些？,（3）HSB色彩模式,从物理学上讲，一般颜色需要具有色度、饱和度和亮度这3个要素。色度(Hue)表示颜色的面貌特质，是区别颜色种类的必要名称，如黄色、橙色和红色；饱和度,(Saturation),表示颜色纯度的高低，表明一种颜色中含有白色或黑色成分的多少；亮度(Brightness)表示颜色的明暗强度关系，HSB色彩模式便是基于此种物理关系所定制的色彩标准。,问题解答4：CDR X4常见的色彩模式有哪些？,（4）HLS色彩模式,HLS色彩模式是HSB色彩模式的扩展，它是由色度(Hue)、光度(Lightness)和饱和度(Saturation)这3个要素所组成的。色度决定颜色的面貌特质；光度决定颜色光线的强弱度；饱和度表示颜色纯度的高低。在HLS色彩模式中，色度可以设置的色彩范围数值为0-360；光度可设置的强度范围数值在0-100i饱和度可设置的范围数值在0-100。如果光度数值为100，那么所表现出的颜色将会是白色；如果光度数值为0，那么所表现出的颜色将会是黑色。,问题解答4：CDR X4常见的色彩模式有哪些？,（5）Lab色彩模式,Lab色彩模式常被用于图像或图形的不同色彩模式之间的转换，通过它可以将各种色彩模式在不同系统或平台之间进行转换，因为该色彩模式是独立于设备的色彩模式。L(Lightness)代表光亮度强弱，它的数值范围在0-100；a代表从绿色到红色的光谱变化，数值范围在-128,127；b代表从蓝到黄的光谱变化，数值范围在-128,127。,问题解答4：CDR X4常见的色彩模式有哪些？,（6）灰度模式,灰度模式一般只用于灰度和黑白色中。灰度模式中只存在有夸譬。也就是说，在灰度模式中只有亮度是惟一能够影响灰度图像的因素。灰度模式中，每一个像素用8位的数据表示，因此具有256个亮度级，能表示出256种不同浓度的色调。当灰度值为0时，生成的颜色是黑色；当灰度值为255时，生成的颜色是白色。,问题解答5：如何在CorelDRAW X4中获取帮助？,CorelDRAW X4的,“,帮助,”,菜单提供了对CorelDRAW X4软件功能和使用方法的详细介绍，可以帮助用户更好地学习该软件功能，并帮助用户系统地解决操作中遇到的问题。,（1）,“,帮助,”,“,帮助主题,”,（2）,“,帮助,”,“,CorelTUTOR,”,命令,（3）,“,帮助,”,“,提示,”,命令,（4）,“,帮助,”,“,专家见解,”,命令,（5）,“,帮助,”,“,Corel支持,”,命令,案例1：安装CorelDRAW X4,在安装CorelDRAW X4前，应该仔细阅读安装说明书，并严格按说明书上的提示和要求操作，如果在安装CorelDRAW X4之前，计算机中有较低版本的CorelDRAW应用程序，应先删除低版本的应用程序，否则会影响CorelDRAW X4的正确安装。,案例1：安装CorelDRAW X4,案例1：安装CorelDRAW X4,按步骤提示进行,案例1：安装CorelDRAW X4,案例2：启动CorelDRAW X4,本书使用的是CorelDRAW X4中文版，要进入CorelDRAW X4系统，可参照如下步骤进行操作。,问题解答6：CDR X4的工作界面有哪些组件？,进入CorelDRAW X4之后，呈现在屏幕上的是一个基本的工作窗口，主要包含了标题栏、菜单栏、工具栏、属性栏、工具箱、状态栏、标尺、泊坞窗和调色板等内容，如图所示。,问题解答6：CDR X4的工作界面有哪些组件？,案例3 显示和隐藏工具栏,CorelDRAW X4的工作界面并不是一成不变的，根据实际需要，可以对其进行各种调整，例如：可将工具栏隐藏或改变工具栏的位置和大小等。,默认情况下，CorelDRAW X4操作界面中只显示菜单栏、标准工具栏、属性栏、工具箱和状态栏等。用户可以根据需要显示或隐藏这些工具栏。,案例3 显示和隐藏工具栏,案例4 改变工具栏的位置和大小,工具栏包括两种状态：,一种是固定状态，此时工具栏必须位于窗口的上、下或左、右边缘，且不显示标题栏；,一种是浮动状态，此时工具栏独立存在并显示标题栏，可处于窗口中的任意位置，如图所示的,“,缩放,”,工具栏。,1.2 文件操作,要学好CorelDRAW X4，文件操作是基础。下面介绍在CorelDRAW中打开文件、新建文件、存储文件、关闭文件的方法。,问题解答1：如何新建和打开文件？,在进入CorelDRAW X4后，要展开工作，必须首先建立新文件或打开已存文件。CorelDRAW X4提供了以下几种新建,文件,和打开文件的方法。,（1）利用欢迎窗口,（2）利用菜单命令,（3）利用命令按钮,案例1 保存和关闭文件,在CorelDRAW X4中，可以使用不同的方式、不同的格式来保存绘图或绘图中选定的对象。保存完文件后，可以关闭该文件，继续下一个作品的设计绘制，或退出CorelDRAW X4系统。下面就来介绍如何保存和关闭文件。,操作步骤,Step1 执行菜单栏中的“文件”“保存”命令，也可以单击“标准工具栏”上的【保存】按钮，或按Ctrl+S组合键，打开“保存绘图”对话框，然后按图所示进行操作。,Step2 保存文件时，可以对“版本”、“保存类型”和“排序类型”下拉列表框进行设置。,Step3 单击【高级】按钮，可在打开的对话框中设置有关文件存储的一些选项，从而使文件的占用更少的空间，进而加快打开和存储文件的速度。,Step4 设置结束后，单击【确定】按钮，返回“保存绘图”对话框。单击【保存】按钮，即可按所做设置保存文件。,Step5 保存结束后，要关闭当前绘图文件，可执行菜单栏中的“文件”“关闭”命令。如要退出CorelDRAW X4，可执行菜单栏中的“文件”“退出”命令或按Alt+F4组合键。,1.3 显示调整,由于设计需要，经常要在CorelDRAW X4中打开多个图形窗口，因此，切换和排列窗门就成了常用的操作。此外，使用CorelDRAW X4中的视图工具，可以随时改变绘图页面的显示模式和显示比例，从而帮助用户以最适合的方式来绘制、编辑和查看图形。,问题解答1：如何切换和排列窗口？,要在打开的多个窗口间切换，可执行下列操作之一：,直接单击想要处理的窗口。,按下Ctrl+Tab组合键，可在多个窗口间切换。,问题解答2：如何设置视图的显示模式？,更改显示模式只是改变图形在屏幕上的显示方式，而对图形的内容没有影响。在CorelDRAW X4的,“,视图,”,菜单中，提供了以下6种视图显示模式,6种视图显示模式,“,简单线框,”,模式,“,线框,”,模式,“,草稿,”,模式,“,正常,”,模式,“,增强,”,模式,“,使用增强叠印,”,模式,案例1 使用,“,缩放工具,”,和,“,手形工具,”,缩放和平移视图,使用工具箱中的“缩放工具”可以缩放视图，使用“手形工具”可以平移视图。,操作步骤,Step1 打开一个素材文件，使用工具箱中的【缩放工具】后，光标将变为形状，在绘图页面单击即可以单击处为中心放大绘图页面；如果用鼠标单击并拖动，则释放鼠标按钮后，将放大被框选的目标区域，如图1-27上图所示。,Step2 使用工具箱中的【缩放工具】后，单击鼠标右键或在按下Shift键的同时在页面上单击鼠标左键，将以单击处为中心缩小画面显示，如图1-27下图所示。,“,缩放工具,”,属性栏如图1-28图所示。,Step3 当图像超出显示窗口时，可使用工具箱中的【手形工具】，待光标变为形状时，单击并顺着要移动的方向拖动鼠标，即可移动画面显示，如图1-29所示。如果此时单击鼠标右键，仍可缩小画面。,案例2 预览视图的方法,在CoreIDRAW X4中，,“,视图,”,菜单中还提供了3种预览显示方式：,“,全屏预览,”,、,“,只预览选定的对象,”,和,“,页面排序器视图,”,。选择不同的预览方式可得到不同的预览效果。,1.4 页面设置和操作,在CorelDRAW X4中，通过选择,“,版面,”,命令中的适当选项，以及利用属性栏和页面控制栏，可以方便地完成版面的设置。,问题解答1：如何设置页面大小和方向？,在CorelDRAW X4中，如果进行页面设置，可以有以下两种方法：,（1）如果想改变页面大小，可以打开属性栏中的的页面规格下拉列表框，然后进行选择，或者直接利用页面尺寸编辑框修改页面尺寸。如果希望修改页面方向，可单击属性栏中的“纵向”和“横向”按钮。,（2）执行菜单栏中的“版面”“页面设置”命令，在弹出的“选项”对话框中也可设置所需的页面方向、规格、高度和宽度，如图1-33所示。,案例1：改变页面背景,在CorelDRAW X4中，可以通过执行菜单栏中的,“,版面,”,“,页面背景,”,命令为页面设置纯色背景，或者将位图设置成页面背景。,案例2 切换、插入、删除和重命名页面,在CorelDRAW X4中，可以根据需要切换、插入、删除或重命名页面。,操作步骤,Step1 要切换页面，直接在页面控制栏中单击相应页面即可。当页面较多时，如果页面控制栏不能完全显示所有的页面名称，此时可以单击【当前页面页面总数】按钮，,从打开的“定位页面”对话框中设置要切换的页号，然后单击【确定】按钮。,Step2 如果希望在当前文档的最前面插入页面，可首先单击第1个页面，然后在页面控制栏中单击左侧的+号。,Step3 如果希望在当前文档的最后面插入页面，可首先单击最后一个页面，然后在页面控制栏中单击右侧的+号。,Step4 如果希望在任意页面前或后插入页面，可直接右击该页面，然后在弹出的快捷菜单中选择“在后面插入页”或“在前面插入页”命令，如图1-37所示。,Step5 如果希望删除或重命名页面，可直接右击该页面，然后在弹出的快捷菜单中选择“删除页面”或“重命名页面”命令。,Step6 如果希望一次插入多个页面，或者插入不同于前面页面规格的页面，可执行菜单栏中的“版面”“插入页”命令，打开图1-38所示“插入页面”对话框。,1.5 对象选取与简单编辑,选取对象是CorelDRAW X4中最常用的操作。在编辑处理一个对象之前，必须先选取该对象。对象的选取方法有多种，下面分别介绍。,案例1：创建对象时的自动选取,使用矩形、椭圆、多边形等基本绘图工具绘制好对象后，CorelDRAW会自动将所绘对象选取。,操作步骤,Step1 使用工具箱中的【矩形工具】在页面上绘制一矩形。,Step2 此时矩形自动被选取，且被选取的对象周围会出现8个控制点，如图1-39所示。,Step3 单击并拖动对象四周控制点可以直接更改对象的大小。单击并拖动中心点可以移动对象的位置。要取消对象的选取状态，只需使用鼠标在绘图页面的其他位置单击或按Esc键即可。,问题解答1：如何使用,“,挑选工具,”,选取和编辑对象？,“,挑选工具,”,是选取对象时最常用的工具。若结合按键，还可以进行一些特殊选择。,（1）直接选取,（2）多个对象的选取,（3）拖拽选取,（4）群组对象的选取,（5）重叠对象的选取,（6）旋转和倾斜对象,1.6 综合案例绘制“自行车”图标,课程小结,通过本次课的学习，同学们可以了解CorelDRAW X4都有哪些功能，CorelDRAW X4的界面，以及在CorelDRAW X4中新建、打开、保存、导入和导出文件的方法；知道了矢量图与位图的区别，以及分辨率、色彩模式和文件格式的意义；掌握了缩放和平移页面视图的方法，设置页面尺寸和页面背景的方法，新增、删除和重命名页面的方法，以及选取对象、调整对象尺寸和位置、旋转对象和倾斜对象的方法。最后通过绘制一,“,自行车,”,图标，使同学们对使用CorelDRAW X4绘图的整个流程有了初步的了解。,打开本书配套光盘中的一个案例，练习视图的缩放和平移，页面的插入、删除和重命名，以及对象的选择、尺寸调整、移动、旋转和倾斜，最后将操作后的案例文件另存到自己创建的某个文件夹中。,课外操作题,第2章,绘制几何图形,教学目的：,通过本次课学习，使同学们学会：绘制矩形、绘制椭圆、绘制多边形和星形、绘制其他图形。为后面章节的学习奠定基础。,大连理工大学出版社 高职教育出版中心,第2章,绘制几何图形,教学内容：,绘制矩形；,绘制椭圆；,绘制多边形和星形；,绘制其他图形。,第2章,绘制几何图形,重点和难点：,重点,绘制矩形；,绘制椭圆；,绘制多边形和星形。,难点,绘制多边形和星形。,绘制几何图形1,2.1 绘制矩形,案例1 使用,“,矩形工具,”,绘制直角矩形,案例2 使用,“,矩形工具,”,绘制圆角矩形,2.2 绘制椭圆形,案例1 使用,“,椭圆形工具,”,绘制椭圆,案例2 绘制饼形和弧形,绘制几何图形2,2.3 绘制多边形、星形、网格和螺旋线,案例1 使用,“,多边形工具,”,绘制多边形,案例2 使用,“,星形工具,”,绘制普通星形,案例3 使用,“,复杂星形工具,”,绘制复杂星形,案例4 使用,“,图纸工具,”,绘制图纸图形,案例5 使用,“,螺旋形工具,”,绘制螺旋线,绘制几何图形3,2.4 绘制基本形状、箭头形状、流程图形状、标题形状和标注形状,案例1 绘制基本形状（笑脸）,案例2 绘制箭头形状,绘制几何图形4,案例3 绘制流程图形状,案例4 绘制标题形状,案例5 绘制标注形状,案例6 使用“智能绘图工具”绘制几何形状（梯形）,2.5综合案例绘制“螃蟹”,2.1 绘制矩形,在CorelDRAW X4中，使用同一个工具组中的,“,矩形工具,”,和,“,3点矩形工具,”,，可以绘制出任意比例、方向的矩形、正方形及各种圆角矩形。,重点熟悉工具栏中工具的选取，对应已选工具的属性参数及状态。,绘制矩形案例样图,使用“矩形工具”以两种不同起点绘制矩形,使用“矩形工具”以两种不同起点绘制矩形,使用“3点矩形工具”绘制斜向矩形,使用“3点矩形工具”绘制斜向矩形,选中矩形,设置圆角矩形参数,案例1 使用“矩形工具”绘制直角矩形,操作步骤,Step1,使用工具箱中的【矩形工具】，在页面中选定位置后从左上角向右下角拖曳，释放鼠标后即绘制出一矩形。如果在拖曳鼠标的同时按住Shift键，则可以起点为中心绘制矩形。,Step2,使用工具箱中的【3点矩形工具】，在选定位置单击并拖动，释放鼠标按钮，确定矩形的一条边。移动鼠标并再次单击，确定矩形的另一个角点。,技术点拨,如果双击“矩形工具”图标，可以根据绘图页面的大小自动生成一个矩形。,如果在绘制矩形时按住Ctrl键，可绘制正方形；若同时按住Ctrl键和Shift键，则可以以起点为中心绘制正方形。,案例2 使用“矩形工具”绘制圆角矩形,操作步骤,Step1,使用工具箱中的【挑选工具】选中绘制的矩形或正方形。,Step2,在【矩形工具】属性栏中的文本框中设置数值并按Enter键，即可得到圆角矩形或圆角正方形。,技术点拨,如果单击“矩形工具”属性栏中的按钮，使其呈打开状态，可分别在各文本框中输入不同的数值，从而制作出具有不同圆角半径的特殊圆角矩形。,2.2 绘制椭圆形,使用同一个工具组中的,“,椭圆形工具,”,和,“,3点椭圆形工具,”,，可以绘制椭圆、圆、饼形和弧形。,重点熟悉工具栏中工具的选取，对应已选工具的属性参数及状态。,绘制椭圆案例样图,使用“椭圆工具”,绘制椭圆,使用“3点椭圆工具”绘制倾斜椭圆,使用“3点椭圆工具”绘制倾斜椭圆,使用“3点椭圆工具”绘制倾斜椭圆,使用“3点椭圆工具”绘制倾斜椭圆,绘制饼形和弧形案例样图,创建饼形和弧形,创建饼形和弧形,创建饼形和弧形,反方向替换饼形,反方向替换饼形,案例1 使用“椭圆形工具”绘制椭圆,操作步骤,Step1,使用工具箱中的【椭圆形工具】，将光标移到页面适当位置，按下鼠标左键并拖动，即可绘制出任意比例的椭圆。,Step2,使用工具箱中的【3点椭圆形工具】，在页面选定位置单击并拖动，确定椭圆圆心和一个半轴。继续移动光标并单击，确定椭圆的另一个半轴。,技术点拨,绘制椭圆时，如按住Shift键，可从中心向外绘制椭圆；如按住Ctrl键，可绘制正圆；如同时按住Shift键和Ctrl键，可从中心向外绘制正圆。,案例2 绘制饼形和弧形,操作步骤,Step1,选中绘制好的椭圆，单击其属性栏中的【饼形】按钮或【弧形】按钮，即可得到默认设置的饼形或弧形。还可以在文本框中输入数值，来改变饼形或弧形的起始角度和结束角度。,Step2,选中绘制的弧形或饼形后，单击属性栏上的【确定绘制饼图和弧形时的方向】按钮，可以反方向替换绘制的弧形或饼形，即得到所绘弧形或饼形的另一部分。,技术点拨,使用“形状工具”；向外拖曳椭圆上的节点可以得到弧形，向内拖曳节点则可得到饼形,。,2.3 绘制多边形、星形、网格和螺旋线,使用对象展开式工具栏中的多边形、星形、复杂星形和网格工具，可以绘制出各种形状的多边形、星形、复杂星形和网格。重点熟悉工具栏中工具的选取，对应已选工具的属性参数及状态。,重点熟悉工具栏中工具的选取，对应已选工具的属性参数及状态。,绘制,多边形、星形,案例样图,绘制多边形,绘制多边形,改变多边形属性,绘制星形,更改星形属性,绘制复杂星形,绘制复杂星形、,网格和螺旋线,案例样图,利用属性栏修改复杂星形形状,绘制对数式螺旋线,绘制对称式螺旋线,图纸图形,利用“形状工具”改变星形形状,案例1 使用“多边形工具”绘制多边形,操作步骤,Step1,使用工具箱中的【多边形工具】，在页面适当位置单击并拖动，即可绘制出一个多边形；由于多边形的每个节点都与它对应的所有节点相关联，所以多边形可保持其对称性。若用形状工具移动其中某个节点，它就会变化出无数的多边形图形。,Step2,选中绘制的多边形后，还可利用属性栏改变多边形的边数（其取值范围为3-500）和线条类型等属性。,技术点拨,绘按住Shift键，可从中心向外绘制多边形；如按住Ctrl键，可绘制正多边形；如同时按住Shift键和Ctrl键，可从中心向外绘制正多边形。,案例2 使用“星形工具”绘制普通星形,操作步骤,Step1,使用工具箱中的【星形工具】，在页面中点击并拖动鼠标，即可绘制出一个星形。,Step2,选中绘制的星形后，可利用属性栏改变星形的边数、尖角角度和线条粗细等属性。,案例3 使用“复杂星形工具”绘制复杂星形,CorelDRAW X4版本中的“复杂星形工具”是原“星形工具”的增强，并且可以通过修改属性栏中的参数，得到各种形状的星形对象。,操作步骤,Step1,使用工具箱中的【复杂星形工具】，在页面中单击并拖动鼠标，即可绘制出一个星形。,Step2,修改属性栏中的相关参数，可以对星形做更多的改变。,技术点拨,用“形状工具”移动其中某个节点，它就会变化出无数的不同的星形。,案例4 使用“图纸工具”绘制图纸图形,操作步骤,Step1,在工具箱中使用【图纸工具】，在页面中单击并拖动鼠标，即可绘制出一个图纸图形。,Step2,可修改属性栏中的参数（行数和列数，其范围都为1-99）。,Step3,右键选择“取消全部群组”命令把每一小格分解为单独的图形。,技术点拨,按住Shift键，可从中心向外绘制图纸图形；按住Ctrl键，可绘制正方形图纸图形；如同时按住Shift键和Ctrl键，可从中心向外绘制正方形图纸图形。,案例5 使用“螺旋形工具”绘制螺旋线,操作步骤,Step1,使用工具箱中的【螺旋形工具】，此时属性栏中的【对称式螺纹】按钮被自动选取。,Step2,在页面上单击并拖动，释放鼠标按钮即可绘制一个四圈等距对称式螺旋线。另外，如果在绘制时按住Ctrl键，则可绘制一个宽度和高度相等的正螺旋线。,Step3,如要改变螺旋线的圈数，可在选定螺旋线后，在其属性栏的“螺纹回圈”文本框中键入数值。,案例5 使用“螺旋形工具”绘制螺旋线,Step4,如要绘制对数式螺旋线，可单击属性栏中的【对数式螺纹】按钮，然后设置螺旋线的圈数，并通过调节“螺纹扩展参数”滑块来设置螺旋线的间距。在页面中单击并拖动，即可绘制对数式螺旋线。,技术点拨,按住Shift键，可从中心向外绘制螺旋线；按住Ctrl键，可绘制正螺旋线；如同时按住Shift键和Ctrl键，可从中心向外绘制正螺旋线。,2.4 绘制基本形状、箭头形状、流程图形状、标题形状和标注形状,使用完美形状展开式工具栏中的工具，可以绘制出各种形状的基本形状、箭头形状、流程图形状、标题形状和标注形状。还可使用智能绘图工具随意画出各种几何形状。,重点熟悉工具栏中工具的选取，对应已选工具的属性参数及状态。,绘制基本形状、箭头、流程图形状,“基本形状”按钮,用“基本形状”按钮,绘制笑脸,“箭头形状”按钮,用“箭头形状”按钮绘制四向箭头,“流程图形状”按钮,绘制流程图、标题和标注形状,用“流程图形状”按钮绘制流程图,“标题形状”按钮,用“标题形状”按钮,绘制标题,“标注形状”按钮,用“标住形状”按钮,绘制标注,智能比绘图工具的使用实例,智能绘图工具参数栏,使用“智能绘图工具”,绘制梯形,使用“智能绘图工具”,绘制梯形,使用“椭圆工具”,绘制一椭圆,案例1 绘制基本形状（笑脸）,操作步骤,Step1,使用工具箱中的【基本形状】【基本形状】工具（CorelDRAW提供15种基本图形供选择）。,Step2,点击属性栏中的【完美形状】按钮，并从弹出的下拉列表中选择所需的基本形状。,Step3,移动指针到绘图页面上，按住鼠标左键并向下拖曳，直达满意后松开鼠标。,技术点拨,按住Shift键，可从中心向外绘制基本形状，按住Ctrl键，可绘制正基本形状；如同时按住Shift键和Ctrl键，可从中心向外绘制正基本形状。,案例2 绘制箭头形状,操作步骤,Step1,使用工具箱中的【箭头形状】工具（CorelDRAW提供21种箭头图形供选择）。,Step2,点击属性栏中的【完美形状】按钮，并从弹出的下拉列表中选择所需的箭头形状。,Step3,移动指针到绘图页面上，按住鼠标左键并向下拖曳，直达满意后松开鼠标。,案例3 绘制流程图形状,操作步骤,Step1,使用工具箱中的【流程图形状】工具（CorelDRAW提供23种流程图图形供选择）。,Step2,点击属性栏中的【完美形状】按钮，并从弹出的选项中选择所需的流程图形状.,Step3,移动指针到绘图页面上，按住鼠标左键并向下拖曳，直达满意后松开鼠标。,案例4 绘制标题形状,操作步骤,Step1,使用工具箱中的【标题形状】工具（CorelDRAW提供5种标题图形供选择）。,Step2,点击属性栏中的【完美形状】按钮，并从弹出的选项中选择所需的标题形状。,Step3,移动指针到绘图页面上，按住鼠标左键并向下拖曳，直达满意后松开鼠标。,案例5 绘制标注形状,操作步骤,Step1,使用工具箱中的【标注形状】工具（CorelDRAW提供5种标题图形供选择）。,Step2,点击属性栏中的【完美形状】按钮，并从弹出的选项中选择所需的标注形状。,Step3,移动指针到绘图页面上，按住鼠标左键并向下拖曳，直达满意后松开鼠标。,案例6 使用“智能绘图工具”绘制几何形状（梯形）,操作步骤,Step1,使用工具箱中的【智能绘图工具】，在属性栏中设置相关参数。,Step2,在绘图页面中按下鼠标左键并拖动，绘制一个大致几何梯形形状，松开鼠标左键，该形状自动变成梯形。,2.5 综合案例绘制“螃蟹”,绘制目的：,本例通过绘制“螃蟹”，学习“椭圆形工具”、“星形工具”等的操作方法，以及设置对象属性的方法。,技能拓展：,通过本综合实例，不但要明白怎么使用Corel DRAW工具，还要学会用Corel DRAW 干什么，目的是会用Corel DRAW 工具完成特定的工作。,绘制“螃蟹”案例样图,综合案例最终效果螃蟹,绘制“螃蟹”案例样图,设置填充色为黄色,设置轮廓参数,绘制小椭圆,小椭圆变为弧线,绘制“螃蟹”案例样图,同理绘制其他几个小椭圆,绘制两个大钳子,绘制眼睛,绘制无轮廓的红色五角星,操作步骤,Step1,使用工具箱中的“文件”“新建”（Ctrl+N）新建一文件，使用工具箱中的【椭圆形工具】绘制一椭圆。,Step2,用鼠标右键点击椭圆，选择“属性”，在弹出的“对象属性”泊坞窗中选择“填充”选项卡，设置填充色为黄色。,Step3,在泊坞窗中选择“轮廓”选项卡，如图2-34所示设置宽度为2mm，颜色为黑色，样式为虚线。,Step4,在椭圆中绘制一小椭圆，其轮廓参数同Step3。,Step5,同理绘制其余几个小椭圆，并用【挑选工具】选中这些小椭圆，按下快捷键“Shift+PageDown”将它们的顺序调整到大椭圆之下。,Step6,同理绘制螃蟹的两个大钳子，设置椭圆属性栏参数为：【饼形】按钮，“起始和结束角度”为,322.459,，使之变为饼形。,操作步骤,Step7,同理绘制螃蟹的两个大钳子，设置椭圆属性栏参数为：【饼形】按钮，“起始和结束角度”为,322.459,，使之变为饼形。,Step8,使用工具箱中的【椭圆形工具】绘制眼睛,（颜色从外到里分别为蓝、白、黑）,。,Step9,设置参数：星型的角度为5、锐度为20、无轮廓，使用工具箱中的【星形工具】绘制两个红色五角星。,课程小结,通过本次课学习同学们可以掌握如何绘制矩形、绘制椭圆、绘制多边形和星形、绘制其他图形。,为后面章节的学习奠定基础。,教学目的：,在绘制图形编辑过程中，曲线的绘制同样是基本的操作方法之一，通过绘制曲线可以创造出不同形状的图形。本节主要介绍应用各种曲线工具绘制图形的操作方法，以及对曲线绘制工具进行基本属性的设置。,第3章 绘制线条和不规则图形,大连理工大学出版社 高职教育出版中心,第3章 绘制线条和不规则图形,教学内容,通过本章学习，你可以学会在Corel DRAW X4中使用以下工具：,手绘工具,贝塞尔工具,艺术笔工具,钢笔工具,折线工具,三点曲线工具,连接器工具,度量工具,重点和难点：,重点：,手绘工具;,贝塞尔工具。,难点,钢笔工具。,第3章 绘制线条和不规则图形,第3章 绘制线条和不规则图形1,3.1 使用“手绘工具”绘制线条,案例1 使用“手绘工具”绘制直线,案例2 使用“手绘工具”绘制简单曲线,3.2 使用“贝塞尔工具”绘制曲线,案例1 使用“贝塞尔工具”绘制曲线,3.3 使用“艺术笔工具”绘制艺术线条,案例1 使用预设工具绘制可变宽度,案例2 使用画笔工具绘制图案式线条,案例3 使用喷罐工具绘制图案式线条,案例4 使用书法工具绘制书法线条,第3章 绘制线条和不规则图形2,3.4 使用“钢笔工具”、“折线”和“3点曲线工具”,案例1 使用“钢笔工具”、“多点线”和“3点曲线工具”绘制鱼,3.5 使用“交互式连线工具”连接对象,案例1 用“交互式连线工具”连接对象,3.6 使用“度量工具”标注图形,案例1 使用“度量工具”标注多边形,3.7 综合案例绘制“卡通衣服”,3.1 使用“手绘工具”绘制线条,线条是两个点之间的路径。线条可以由多条线段组成，线段可以是曲线也可以是直线。线段通
