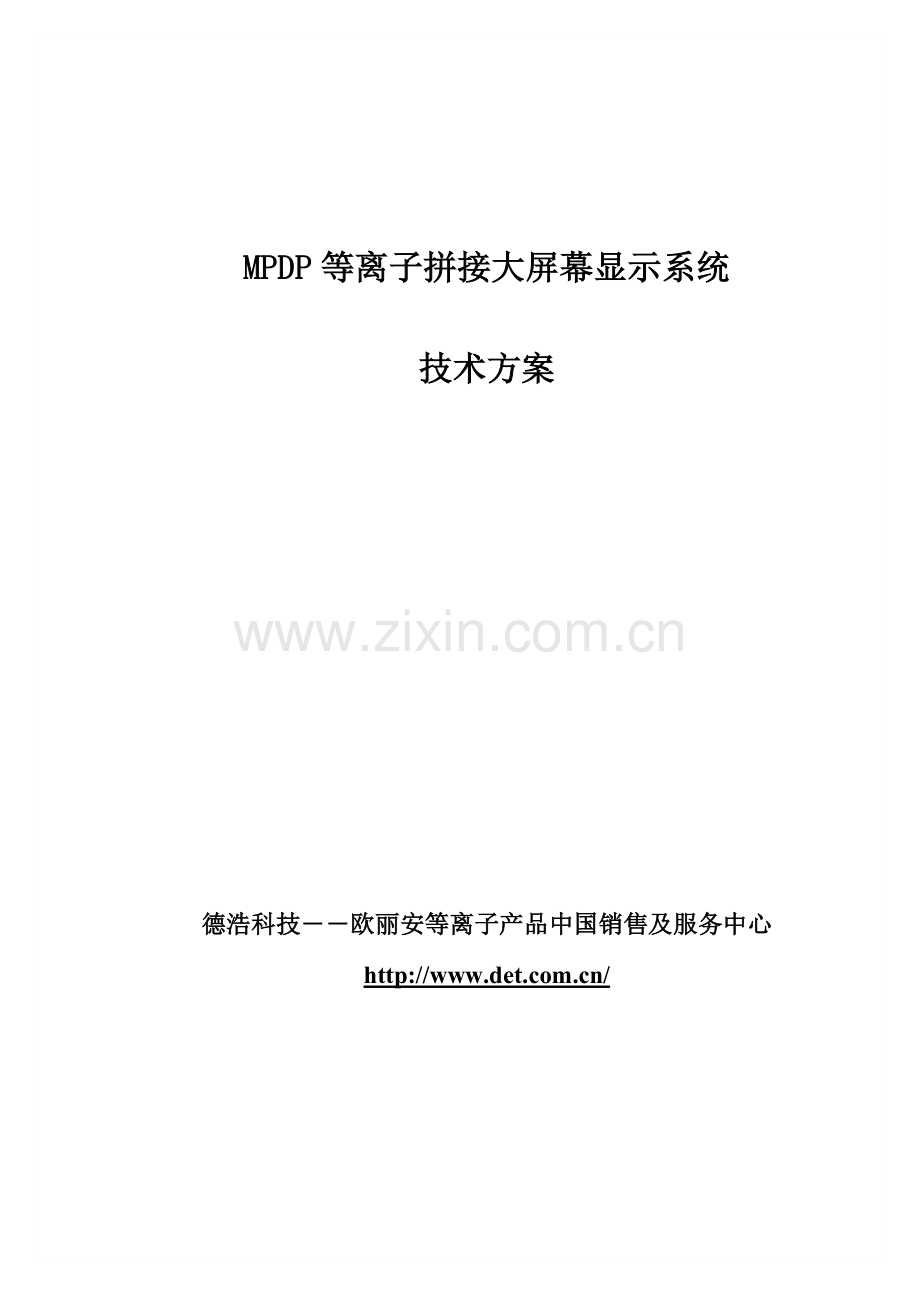

MPDP等离子拼接大屏幕显示系统

技术方案

德浩科技――欧丽安等离子产品中国销售及服务中心

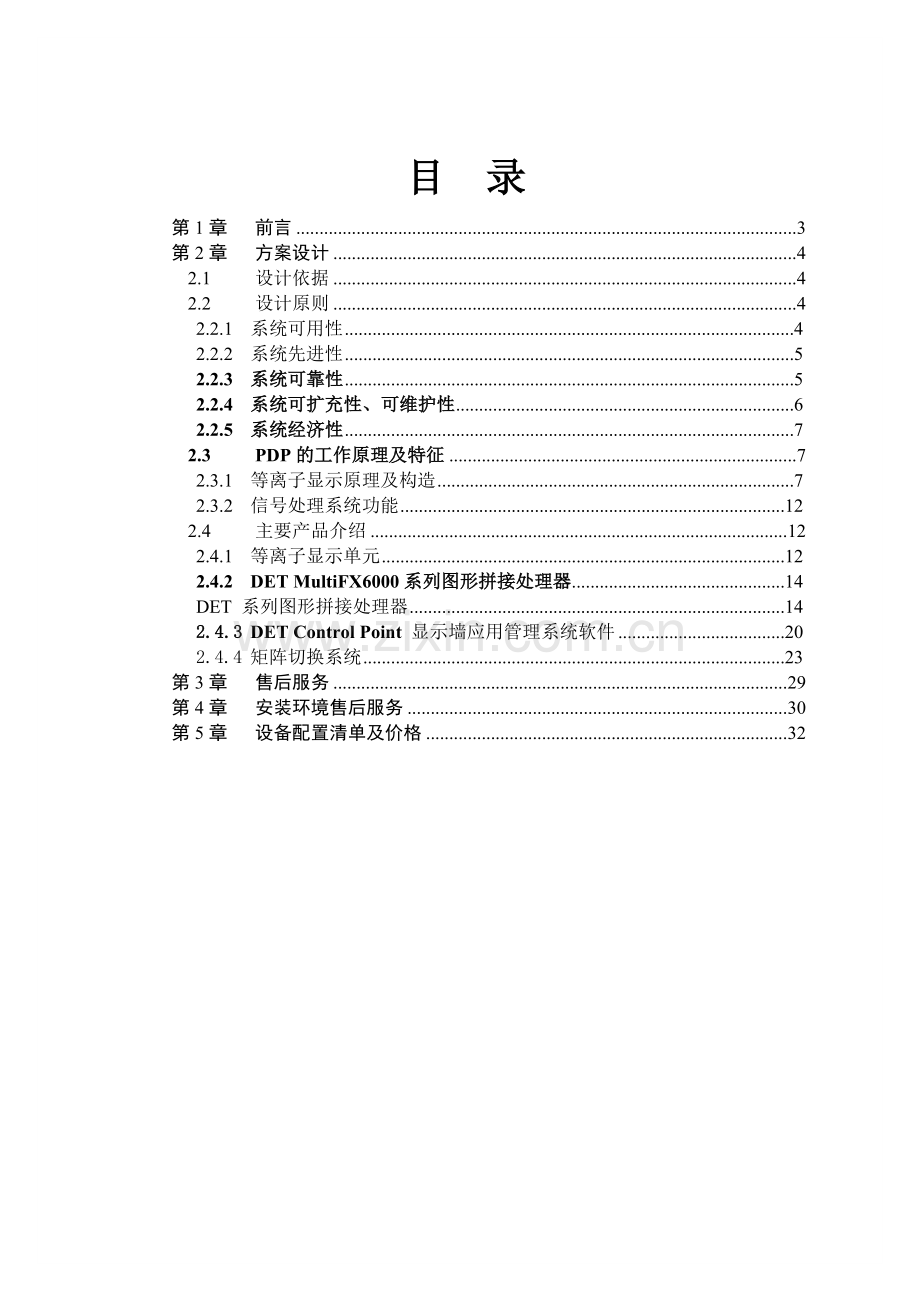

目 录
第1章 前言 3
第2章 方案设计 4
2.1 设计依据 4
2.2 设计原则 4
2.2.1 系统可用性 4
2.2.2 系统先进性 5
2.2.3 系统可靠性 5
2.2.4 系统可扩充性、可维护性 6
2.2.5 系统经济性 7
2.3 PDP的工作原理及特征 7
2.3.1 等离子显示原理及构造 7
2.3.2 信号处理系统功能 12
2.4 主要产品介绍 12
2.4.1 等离子显示单元 12
2.4.2 DET MultiFX6000系列图形拼接处理器 14
DET 系列图形拼接处理器 14
2.4.3 DET Control Point 显示墙应用管理系统软件 20
2.4.4 矩阵切换系统 23
第3章 售后服务 29
第4章 安装环境售后服务 30
第5章 设备配置清单及价格 32

第1章 前言
本方案提供的MPDP等离子拼接大屏幕显示系统是根据用户需求专门设计的。它将国际最卓越的MPDP等离子高清晰度数码显示技术、MPDP等离子无缝拼接技术、多屏图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的大屏幕投影显示系统。

通过这套MPDP等离子大屏幕显示系统可以实现对生产、调度系统计算机图像和视频图像信息的综合显示，形成一套功能完善、技术先进的信息显示管理控制系统，满足生产、调度监控的各种需要，并完成取代现有的模拟屏，为监控、管理提供一个交互式的灵活系统，以适应不断发展的会议、生产、调度工作。以便及时做出判断和处理，实现实时监控和集中控制的目的。

因此，我们推荐使用目前国际领先的韩国欧丽安公司生产的MPDP等离子无缝拼接显示墙，欧丽安MPDP拼接大屏幕显示系统已经在国内许多重要行业的大屏幕显示应用系统中使用，并得到业界及用户的一致好评！

该系统是以韩国欧丽安（ORION）公司推出的世界首创的、革命性的等离子无限拼接技术为核心的显示系统，整个系统可与计算机网络系统、视频监控系统和其它独立计算机工作站相联，实现这些计算机图形和视频图像信息的综合显示，满足监控、指挥、调度的各种需要，为用户提供一个直观、交互式的灵活显示系统，以适应不断发展的工作需要。
第2章 方案设计
2.1 设计依据
《民用建筑电气设计规范》JGJ/T15-92
《高层民用建筑设计防火规范》GB50045-95
《智能建筑设计规范》GB50045-95
《工业企业通讯设计规范》GBJ42-81
《工业企业通信接地设计规范》GBJ115-87
《厅堂扩声系统声学特性指标》GYJ25-85
《厅堂扩声特性测量法》GB/T4959-1995
《客观评价厅堂语言可懂度的RASTI法》GB/T14475-93
《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93
2.2 设计原则
大屏幕显示系统是其他所有子系统产生的信息的终端表达设备，一个好的大屏幕显示系统不仅是管理控制中心现代化的形象设备，更重要的是在其他子系统的支持下，成为日常工作中不可或缺的重要组成部分。
在当今大屏幕显示领域，产品种类繁多，技术日益更新。我们从系统的可用性、先进性、可靠性和经济性出发，设计该等离子（MPDP）拼接信息显示系统。
2.2.1 系统可用性
根据客户对大屏幕显示系统提出的系统规模和应用要求，我们将在系统中选择合适的产品，满足对大屏幕显示系统的应用需求。利用MPDP等离子内置图像处理系统，配合信号切换，可以选择任一路信号在大屏幕上的显示；选择外置图像处理器，连接现有网络，满足网络信号和视频信号的组合显示等需求，满足计算机网络图形、非网络信号和各种视频信号的接入显示；通过中文控制软件，实现大屏幕显示系统的图像拼接成全屏或单屏显示、图像缩放。

2.2.2 系统先进性
采用的系统结构应该是先进的、开放的体系结构，整个系统能体现当今音多媒体技术的发展水平，具有前瞻性和完整性。
与同为最新平面显示技术的TFT-LCD（薄膜晶体管液晶显示器）、OLED（有机电致发光显示）相比，等离子显示器具备大屏幕、单位面积成本低、显示质量优异等特点，因此将成为未来最具发展前景的大型显示器件并最终取代传统CRT及背投影。
MPDP等离子当今世界的最新显示和处理技术。作为大屏幕显示系统的显示单元，不但能够直接输入RGB和Video信号，还可以通过图像处理系统，实现图像的任意缩放，配合信号切换可以实现多路信号的同时输入并可任意选择一路信号在大屏幕上任一单屏的显示。全中文控制软件，不但具有強大的显示控制功能和简易直观的操作界面，而且还具有独特的图像拼接自动矫正功能。
通过外置图像处理器的设定，对MXN的拼接显示屏来说，显示操作更加方便灵活，并可满足不同显示方式的需求。
为满足各类大型显示中心（如监控、指挥调度、会议系统）应用特点，所采用的大屏幕显示系统除应具备优良的显示特性，如高亮度、对比度、高分辨率、宽视角、亮度及色彩均匀外，更应具备能够长期连续、安全稳定运行的特性，同时为降低日常维护和维修对资金和时间的浪费，该显示系统应满足“维护简便、无耗材”的要求。
欧丽安MPDP等离子拼接大屏幕显示系统，显示部分采用韩国ORION PDP CO.,LTD独有技术和先进工艺制造的“无边”等离子屏，通过2mm拼接组成等离子显示大屏幕，显示质量优异，同时全数字化高集成电路设计确保了系统稳定性。
MPDP等离子通过CE以及CCC认证，其产品平均无故障时间大于60,000小时，核心部件寿命超过50,000小时,具有极高的可靠性。
2.2.3 系统可靠性
能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，在满足功能需求的基础上操作方便、维护简单、管理简便。
整个系统可以按照需求全天24小时、一年365天全天连续工作，所以整个大屏幕显示系统必须具有高可靠性、高稳定性等特点，以保证系统常年连续正常运行。由于采用先进的等离子显示技术，等离子拼接大屏幕24小时长期连续运行不会对显示单元产生任何损坏，对显示效果没有任何影响。从安装调试完毕到使用数年后，都能保持相同的显示效果，达到同样的清晰度、分辨率、显示精度。
目前主流显示器件类型主要包括：CRT（阴极射线管显示器）、LCD（液晶）、投影（包括背投及正投）和PDP（等离子显示器）。ORION PDP 42寸单元体为7.54cm，单机重量仅为26KG。

类似产品技术性能比较
分类
MPDP
DLP/LCD
LED
分辨率
高
高
低
亮度
1000cd/m2
600cd/m2
>2000cd/m2
对比度
10000:1
1000:1
1000:1
单元亮度一致性
>96%
>90%
95%
单元间色彩一致性
好
差
较好
幕墙厚度
180mm
>1,500mm
500mm
光学拼接缝隙
≤2mm
1mm
<1mm
维护成本
低
高
较高
使用寿命
60,000小时以上
3000-5,000小时（灯泡）
50,000小时

2.2.4 系统可扩充性、可维护性
要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的部分，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。
我们所推荐的整套系统具有易维护的特点。目前主流等离子显示器产品的使用寿命达到60,000小时。使用寿命是等离子显示器件专用的技术参数。该寿命大大超过了多数传统CRT、LCD、DLP显示设备的使用寿命。
2.2.5 系统经济性
合理的性能价格比是系统设计中应当考虑的重要内容。因此，所选用的设备在兼顾良好性能的基础上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运行成本。
根据行内的经验，DLP投影电视墙一年仅灯泡的更换费用（以十块屏为例）就高达七、八万人民币。所以，选择ORION MPDP 等离子拼接大屏幕除了含有PDP的优势外并且有完善质保体系，质量稳定、服务优良的国际知名产品才是明智的选择。
总而言之，总体设计原则是：该系统设计应该是采用一个技术先进，成熟可靠，可管可用，性能优秀，灵活扩展，标准开放的系统，并且能够综合考虑到该系统的中长期发展计划，在系统结构，系统应用，系统管理，系统性能等各个方面适应未来多媒体应用的发展，最大程度地保护用户的投资。
2.3 PDP的工作原理及特征
2.3.1 等离子显示原理及构造
1）、等离子体的形成
当惰性气体达到一定温度，气体内部电子充分电离，当正离子（+）、自由电子（-）数量基本相当，加上少量不带电的中性粒子，该气体即称为等离子体。等离子体具有良好的导电性。
2）、等离子显示器的工作原理
等离子显示器是一种利用气体放电发光的显示装置，这种屏幕采用了等离子管作为发光元件。大量的等离子管排列在一起构成屏幕。每个像素单元对应的小室内部充有氖氙气体。在等离子管电极间加上高压后，封在两层玻璃之间的等离子管小室中的气体发生电离并产生紫外光，从而激励前面板内表面上的红绿蓝（RGB）三基色荧光粉发出可见光。每个等离子管作为一个像素单元，由这些像素的明暗和颜色变化组合，产生各种灰度和色彩的图像，与CRT显像管发光相似。其工作机理类似普通日光灯。等离子显示器一般由三层玻璃板组成。第一层内表面为涂有导电材料的垂直隔栅，中间层是气室阵列，第三层内表面为涂有导电材料的水平隔栅。要点亮某个地址的气室，首先在相应行上加较高的电压，待该气室被激发点亮后，可用低电压维持氖气室的亮度。关掉某个单元，只要将相应的电压降低。气室开关的周期时间是15ms，通过改变控制电压，可以使等离子板显示不同灰度的图形。
3）、等离子显示发展史
等离子显示器因其超薄的机身，超大的显示面积，以及在多种环境下的卓越显示性能，成为目前最先进的大屏幕显示设备。等离子显示器的核心部件是等离子屏，其中每个像素单元由红、绿、蓝三个像素点组成，发光的外屏内表面荧光体类似于CRT显像管内的荧光体，这种荧光体主动发光的显示方式能够提供生动丰富的色彩、极短的响应时间和非常广阔的可视角度。每一个像素单元都由单独的电极控制，视频信号经转化后，各电极做出响应，通过三种原色不同亮度的组合，每一个像素点能够产生10亿7000万种以上的颜色。
等离子体显示的概念最早由美国伊利诺伊州立大学的科学家于1964年7月提出，最早的实验性样品只是一些简单的发光点阵。六十年代后期该项技术得到了进一步发展，但受到材料和工艺的限制，屏幕尺寸很小，且显示质量较差。
电子计算机及信息产业的发展，为等离子显示的进步提供了契机。独特的发光原理和构造所带来的诸多优点，使等离子显示器逐渐被人们认同为最理想的大屏幕显示技术。由于新工艺和材料的应用，等离子显示技术已经日臻完善。目前全球共有七家厂商具备等离子屏（模块）生产技术和能力，等离子显示器正得到越来越广泛的应用。

4）、等离子显示特征
a）高分辨率
PDP拥有更高的分辨率。PDP显示XGA、SVGA、VGA等分辨率的电脑信号，同时可以显示DTV或高清晰的HDTV信号。
b）画面无闪烁
PDP每一个像素点由独立电极控制，并配备双倍扫描电路，因此即使是普通的电视信号或VCR录像带，也能呈现精细完美的画面。
c）精确的色彩还原能力
高端等离子显示器通常能显示高达10亿7000万种以上的色彩，提供了完美的色阶，辅以丰富灰阶，能够呈现色彩更饱满、更艳丽的画面。
d）宽屏显示模式
等离子显示器屏幕比例多为16:9，而非传统的4:3，这是为用户欣赏大多数DVD影碟以及显示未来的HDTV（画面比例16:9）信号而准备的。当然，您也可以通过选择4:3格式观赏普通电视节目信号。
e）完美的纯平面显示
PDP 等离子显示器是真正的纯平面显示器。完全无曲率的大画面，即使边角部分也绝无变形和失真.
f）亮度均匀
大多数其他主流显示技术都存在屏幕亮度不均匀的现象（如投影、液晶、CRT 等），而由于PDP独特的显示原理，等离子显示器的亮度非常均匀，不会出现边角部分发暗的情况。
g）超薄的机身设计
PDP 在拥有超大显示面积的同时，机身超薄，方便安置在任何场所和位置。超轻超薄的优点使等离子显示器成为室内大屏幕显示的最佳设备。
h）超宽观看角度
PDP自身带有发光源,无需外部光源来发光，
这种主动发光的特性使PDP的可视角度极为
宽广，在水平和垂直双方向上都高于160度。
i）全制式接收
等离子显示器能接驳多数常用视频信号源。包括复合视频（NTSC/PAL/SECAM），标准AV信号（Video&Audio），DVD/HDTV以及计算机输出的VGA信号

欧丽安M-PDP等离子拼接大屏幕（NxN）的特征

拼接方式灵活多变，可无限扩展，也可竖拼
1×3 4×4

6×2 4×3
1)、M-PDP 42寸等离子单元美观、大方、富有现代感
正面 背面
2)、显示面积的可扩展性

3)、拼接缝隙≤2mm
欧丽安42英寸 MPDP等离子面板，采用欧丽安独有DZF(Dead-Zone Free)工艺生产，成功去除普通等离子面板四周3~4厘米宽的玻璃边，即所谓的"显示死区"，屏幕边缘每一个像素点都可清晰显示。拼接后，各显示单元之间缝隙小于等于2mm，实现最佳的等离子拼接效果，大屏幕画面完美无缺。

4)、优异的显示性能
欧丽安MPDP无限拼接等离子屏，亮度高达1000cd/㎡，并拥有极高的亮度均匀性；对比度高达10000:1，画面清晰亮丽，色彩饱和度及还原度高；支持VGA~UXGA、WXGA区间高分辨率信号；拥有双方向160度超宽广视角；
5)、稳定运行寿命超长
欧丽安MPDP显示单元采用先进的供电系统、优良的散热设计，确保长时间稳定运行，故障率低，寿命超长（使用寿命即超过60,000小时）；各显示单元间拥有完美的色彩一致性，且长时间工作后图像质量（亮度均匀性、色彩一致性、拼接效果等）不会发生明显变化，无需定期调试。加上没有任何需定期更换的耗材设备，所以维护、维修成本极低。
6）、超薄机身-75mm

超薄机身设计（42"显示单元厚度仅为7.5厘米，幕墙整体安装厚度不超过18厘米），使该屏幕墙占地面积极小，适合壁挂，从而适合在任何面积的场所安装；屏幕采用高质防爆玻璃经多层镀膜处理，防眩光、防反射，热变形小。

等离子拼接大屏幕显示功能
根据当今的技术发展，目前大屏幕显示系统基本采用多媒体投影机、等离子显示屏和LED发光二极管等设备向观众进行信息显示。
等离子显示技术是一个新兴的技术，具有高亮度、高对比度、高色彩饱和度、高色彩均匀度、长寿命、平均无故障时间短等特点，目前在许多场合都有应用，具有非常好的视觉效果。还具有显示清晰、可视面积较大、显示比例可调、色彩艳丽明亮并且机体很薄（一般为7-10CM），使用寿命长。
以前的等离子显示大多都为单机使用方式，随着科技的发展和进步，到目前等离子已经可无缝拼接使用（≤2mm），而且能够得到很好的显示效果。等离子拼接的应用因为较薄的机体，可以为用户节约更大使用空间，拼接组合也简单快捷，使用等离子拼接墙可以说是较少的投资得到极好的显示效果，性价比极高。
等离子拼接大屏幕可以同时显示几个相同或不同的动态（视频）和静态（计算机数据）画面，能保证信息显示的多样化。

MPDP拼接大屏幕显示系统部分功能实现模式如下:
1）、全屏显示，高分辨率应用

2）、多路实时视频信号显示

3）、网络信号的显示

4）、各类信号混合显示

2.3.2 信号处理系统功能
对信号源进行完善的处理，包括转接、分配、切换、倍频、分割、多屏拼接等等，达到信号资源共享的目的，使显示系统能轻易地获取任意一个或多个所需的信号，满足各种不同功能的需要。它是整个多媒体展示系统灵活性、安全性的有力保证。
各种视频信号、音频信号和计算机信号通过 AV 或RGB两种矩阵进行共享连接，可以分别显示在PDP大屏幕及不同的显示终端上。

2.4 主要产品介绍
2.4.1 等离子显示单元
等离子显示器PDP（Plasma Display Panel）是目前显示技术中最先进的显示设备之一,等离子显示器既拥有比传统CRT更优化的画质，又能显示高分辨率计算机图形。
韩国欧丽安公司开发的等离子无限拼接技术是世界首创的、革命性的产品，这种等离子无限拼接技术创造出真正的无缝拼接等离子大屏幕显示系统，新开发的边缘结构技术使屏幕之间的缝隙大大缩小，这使拼接等离子进入崭新的无缝领域，画面可以是一个完整的图像，不再像在传统拼接等离子上被割开。它的亮度和超宽屏幕带给观众身临其境的感觉，它新颖的外型和配件的性能在最大程度上迎合了现代人的审美观，此产品无疑是未来显示系统的佼佼者。
2.4.1.1 MPDP等离子单元的主要特点：
MPDP等离子显示单元有如下特点：
1）、图像质量更高
立体Y/C数位整流过滤器，立体Y/C数位整流过滤器编展示出图场跟图场的对比，把色彩从黑白影像中精确地分离出来，它可消除点相位失真。
适应动作的逐行扫描：新的IP（革新的界面）转换器运用了自动改编时间/空间的运算法则，使显示的分辨率在稳定的图像范围中有最佳表现，清除了移动物件的重影。
改良了的移动影像：MPDP等离子提供顺畅自然而细致的移动影像，因为运用了False-edge Predictor技术，降低移动影像轮廓的杂讯，让移动中的影像更清晰。
立体逐行扫描技术：为了使等离子的点阵系统有最佳表现，此功能将现在广播用的交错信号转变为先进的扫描信号，立体逐行扫描技术以最高的兼容性从图像的4线中摘取以内插值替换的像素点数据，大大的减低了在传统等离子中出现的模糊影像，给观众提供了清新自然的移动影像。
2）、色彩更纯正更真实
MPDP等离子的屏幕采用了最新开发的光学波长选择的含磷滤镜使色彩更逼真，特别是光学滤镜和新开发的蓝磷，在保持高亮度的同时可再现纯白。光学滤镜和新的磷的应用技术改进了色彩的纯度和扩大了再现色彩的范围。使色彩更丰富自然。
3）、UXGA兼容
为确保对各种电脑显示模式达到UXGA的兼容性，无缝拼接等离子会自动切换扫描频率配合输入信号。水平扫描频率由15KHZ到75KHZ，垂直描频率由50KHZ到75KHZ，MPDP等离子单元精确像素点的高分辨率可显示VGA，SVGA，XGA。
4）、HDTV显示
42″
MPDP等离子通过现在最先进的媒体向观众展示更高素质的画面，用户可接驳分量视频观看HDTV，EDTV，SDTV的数码电视等.

2.4.1.2 技术指标：
ORION MPDP
技术参数
屏幕大小
924.6水平×521.8垂直(毫米) 对角42英寸
显示比例
16：9(宽长比)
解析度
853（水平）×480（垂直）
图素点距
1.08水平×1.08垂直（毫米）0.04水平×0.04垂直（英寸）
屏面亮度
1000cd/m²
对比度
10000：1
视角
160度
色彩
RGB1024 阶　10亿7000万
同步范围
水平：15.5－75KHz 垂直：50－85Hz
输入
S-VHS,CVBS,Component,DVI/I ,PC Input,RS-232C
输出
DVI/I PC Input,CVBS(Daisy Chain Connection)
厚度
75.4mm
重量
26KG
温度
0度 至 35度
湿度
20 至 70%（无凝结）
电流
G:5.0A(最大)
电源
AC100V-240V 50/60Hz
控制功能
RS232控制
防灼伤
含有BIC防灼伤芯片

2.4.2 DET MultiFX6000系列图形拼接处理器
DET 的 MultiFX6000 多屏幕墙控制器是专门针对MPDP等离子拼接显示系统而研发的多屏图像处理设备，能与MPDP完美结合，彻底解决了市面上其他品牌处理器与MPDP配合使用出现字体、图像变形和不满屏等一系列不匹配的问题，并且能与DLP或一般背投接接显示墙兼容配合使用。

DET 的 MultiFX6000 墙控制器性价比领先同行，能够操作多达20个模拟或MPDP等离子拼接大屏幕，每个显示通道的分辨率高达 1600x1200 像素。为满足指令控制的显示应用需求，MultiFX6000配有一套功能强大的软件和足够多的模拟和数字输入选择。

卓越的性能
MultiFX6000多屏幕墙控制器系列能够操作控制室内的庞大MPDP等离子拼接大屏幕，用于电信、公共事业、调度/110报警系统/交通控制以及军事应用，具有无与伦比的能力。MultiFX6000在MultiFX多屏幕墙控制器系列中属于小巧，经济实用型。

不同视频输入
MultiFX6000 系统的标准配置有12个复合视频BNC端口和6个 S-Video 端口。集成视频矩阵开关和模拟视频总线能将任意输入频道转到任意的输出窗口，简化了配置。象其它任何应用程序窗口一样，包含视频输入的窗口能够移动、缩放或缩小成图标，使MultiFX6000非常灵活且简单易用。

多个RGB 输入
可以添加多达10个端口 HD15 RGB 输入卡，以便将其它计算机资源，如膝上型电脑、未联网的台式机和旧系统中的图像显示在显示墙上。RGB 窗口可以方便地移动，调整大小，象操作其它应用程序窗口一样。

各式兼容界面
MultiFX6000结合了强大的视频和RGB输入功能，运行Microsoft Windows XP，能与大多数 Windows 应用程序兼容。标准功能包括：UNIX 连通性软件，可连接到 UNIX 和基于 X Window 的计算机；能够从 AMX 和 Crestron连接到触摸屏设备；以及访问企业网应用程序的联网功能。

专业配置
MultiFX6000能够配置多达10个双通道图形卡，支持多达20个图形输出或多达10个RGB图形输入。标准部件包括12个复合视频输入和6个 S-Video 输入，一个200瓦电源和一个可从前端拆卸的风扇过滤器。MultiFX6000出厂时预配置了 Microsoft Windows XP。
技术规格：

参数 型号
MultiFX6000
机箱
电源
一个200瓦的电源,扩展箱1个300W电源
扩展板口
16 个
空气过滤器
用户可更换
主板
处理器
Intel Pentium 4@3.0GHz
系统内存
标准配置 512MB DDR PC2100，可选1GB DDR PC2100
外形因素
ATX
扩充插槽
5个 PCI 插槽
磁盘存储器
硬盘驱动器
80 GB 硬盘
DVDROM
16X DVD-ROM
图形显示功能
图形存储器
每个显示通道 32 MB SGRAM
输出数量
2 到 20 个
显示墙配置
任何矩形阵列
分辨率
每个输出通道 640x480 到 1600x1200 像素
色彩深度
每像素16位
指示器
硬件指示器
输出信号
DVI-I 连接器（适合模拟和数字、包括DVI-I至HD15适配器）
视频输入
输入
12 个合成BNC或 6个S-Video微型DIN
输入格式
NTSC、PAL 或 SECAM
缩放和显示
窗口大小最大可达16000 x 16000像素，每个显示通道有多个视频窗口
捕捉格式
640X480(NTSC),768X575(PAL/SECAM)
RGB 输入
输入
多达10个HD15输入
格式
具有任何同步类型（合成、单独、绿色同步）的RGB
像素速率
高达 160 MHz 的像素钟
像素格式
样片 24 bpp
缩放和显示
窗口大小最大可达16K x 16K像素，每个显示通道多个RGB窗口
网络接口
以太网
集成10/100/1000Mbps以太网（100BaseT）RJ45端口
输入设备
键盘
104 键
鼠标
2键带轮或三键
输出
串口
1 个高速 16550 端口，RS232C，DB9 连接器
并口
1 个高速端口，ECP/EPP，DB25 连接器
USB
6 个端口
音频
AC97 解码器，波表合成，麦克风接入，输入线，输出线
触摸屏支持
触摸屏支持
内置 AMX 或 Crestron 支持
机架固定的机箱
H x W x D
88.9mm x 482.6mm x 406.4mm
重量
22 磅（9.9Kg）
装载重量
36 磅（16.3 Kg）
操作环境
温度
0-40 摄氏度(32-104华氏度)
湿度
10-90% 无冷凝
海拔高度
10,000 英尺(3048.0米)以下
电气要求 － 机箱
输入电压
110-240V交流电，自动调节电源
行频
50-60 赫兹
耗电量
标准/最大 150W/200W
软件支持
操作系统
Microsoft Windows XP专业版 Linux可选
视频和 RGB
内装 ControlPoint 软件
远程访问
RemoteCursor - 通过局域网连接的远程键盘和鼠标

2.4.3 DET ControlPoint大屏幕应用管理系统软件
ControlPoint 轻松自如地完全控制您的显示墙

新一代ControlPoint 软件是控制器活动的中心，管理RGB和视频窗口的布局和显示，监测系统状态，并提供开放的API以及串行协议和 TCP/IP 协议来定制操作，以满足特定客户需要。ControlPoint为创建RGB和视频窗口提供了一致、直观的图形用户界面，能够互动地将它们放置在桌面上、保存以及恢复窗口显示布局。该软件还提供多用户通过网络同时与显示屏幕互动交流的功能。管理员可定义个人或小组的访问权限。附带的 RemoteCursor 软件允许使用用户的键盘和鼠标，通过网络方便、直接地操控显示墙内容。

ControlPoint应用软件包被安装在DET生产的MultiFX6000系列硬件产品上，它综合软件应用、部件、设备驱动、API控制及各种协议等功能于一体，该软件智能用户界面和优秀的操作便利性与控制深度、客户个性化需求及良好的扩展性的完美结合完全满足用户轻松自如地控制显示墙的需要。

客户/服务器程序技术
ControlPoint软件基于客户服务器程序架构之上：服务器（ControlPoint服务器）安装在MultiFX6000系列产品上，直接与硬件和操作系统通过界面相连接，可以高性能地访问显示墙处理器各项功能；不管系统负载有多大，硬件与软件的整合设计使得DET显示墙控制器的使用与性能非常稳固。
ControlPoint服务器程序实施该软件协议，该协议具备开放、高效、以文本为基础，应用网络通讯的特点，主要用在绑定的ControlPoint客户程序和服务器程序之间，但是也可以通过触摸板设备、控制系统及自定义应有软件使用。通过TCP/IP套接字联接或使用带内藏式ControlPoint联接系列通路的系列输入来达到ControlPoint协议通讯的目的。
ControlPoint服务器维持全部显示墙文本，包括定义的源及源目标、布局、键盘捷径及用户登录信息，这样可以向所有与控制器相连接的客户端展示一致的信息。

CONTROLPOINT图形用户界面、协议及API
所有MultiFX系列产品均装有标准的ControlPoint，它是一种功能集成完备、直接的软件方案，用于MultiFX显示墙控制的远程控制和管理。

ControlPoint客户程序
ControlPoint客户程序用来管理DET显示控制器的主要用户界面，该程序安装在装有Windows XP操作系统，且与网络连接的电脑上，通过局域网络连接，ControlPoint客户程序与 ControlPoint服务器程序相连接，客户程序创造并管理与其相连的RGB和视频信号的视窗显示，局域及网络应用、存储显示墙布局状态，以方便用户即时或预定的信息提取，并且监控Jupiter显示墙控制器的运行状况。

信息丰富的直观界面
成功登录后，ControlPoint客户程序可以让操作者在客户端看到与显示墙上一样的模拟图像。无论是何种信号源，均可以实时地在客户端得到精确的显示，用户可以任意按比例缩小视窗的尺寸。ControlPoint这一独特的功能可以非常方便用户判断视窗显示内容是否正确，内容是什么，及判断用户正在控制哪一个视窗。用户可以设置模拟视窗分辨率和更新率。
用户只需简单的点击操作便可以将任何类型的视窗放在显示墙上，若想创造RGB输入、视频输入和ControlPoint 共享窗口，用户仅需简单地在预想的位置将它们按想要的尺寸画出就可以了。用户直接从ControlPoint客户程序界面调用应用程序便可以创造和放置局域和网络应用窗口。

ControlPoint共享程序
用户可以通过ControlPoint共享程序同时在显示墙和ControlPoint客户主机系统上观看视窗， 并且可以实现多用户通过网格与显示屏互动交流的功能，该软件是一个交叉平台，允许不同类型电脑间的远程控制，诸如Windows操作系统电脑、WindowsTSE服务器及Unix操作系统的电脑。DET显示墙控制器安装的ControlPoint共享程序可以升级、其视窗可以放在显示墙的任意位置。
在ControlPoint客户程序界面上选择"控制这个窗口"便可以直接控制这点电脑，界时ControlPoint共享窗口将显示在客户的电脑上，方便直接互动和输入。

应用支持
ControlPoint支持安装在显示墙控制器中的实施和管理应用程序。若已经定义好应用程序目标，该设定便会存储在布局中，以方便将来自动实施、定位或调用。

指定的输入
需要特殊处理的视频和RGB输入信号可以被定义为指定的指定的输入目标，用户可以非常容易地从ControlPoint 客户程序特性对话框将指定的输入目标选入ControlPoint视窗中。 当指定的输入被选择至某一视窗时，被存储目标的特征得至应用，包括输入通道、输入类型、图形特性、信号源剪切和RGB定时。通过RS-232或网络连接，随意选择一个指定输入能控制外围设备，如矩阵开关，以产生正确的信号源到合适的输入。

布局
ControlPoint软件让用户具备将显示墙的状态保存至控制器布局中的能力，并且通过用户界面或用户指定热键直接取出存储的布局。所有的视窗，包括RGB、视频、ControlPoint共享和应用目标视窗将被作为布局的一部分存储起来；指定输入、自定义视窗特性及RGB定时值也包括在存储布局之内。布局的数量的无限的。

系统监控
每一台DET显示墙控制器都有内置的软件，用来监控重要部件的状态和内部环境条件。风扇转速计、电源电压、CPU核心及机箱周围温度、ECC内存错误都受至监控以保证它们处于正常的运行参数水平。 ControlPoint客户机实时显示所有的监控值，及时提供显示墙控制器完整的状况数值。
若系统元件出现故障或超出正常运行参数，ControlPoint 客户机就会显示警告信号，告之所有与其相连接的用户，一条电脑日志信息会被发送到每一个相联的ControlPoint 客户机，并且显示在显示墙日志窗口中。SNMP代理商用ControlPoint信息来与公司网络管理系统集成。由于有关用户所需的维护活动的信息及时并且准确，所以不再需要无目的维修或更换部件。

配置和扩展性
ControlPoint协议及支持API的功能可以被用来构造自定义应用程序和实施复杂控制系统。为串行通讯设备配备了RS-232通路。可以在几分钟之内产生使用JAVA描述语言和HTML的单一应用程序。DET系列产品完全能够满足客户的特殊定制界面和图像控制需求。

一流的支持
DET公司长期以来一直坚持不断地改善它的软件应用、工具及API协议。公司的客户不断地支持我们的软件扩展的行动使得我们的软件更新频率加大，进而让已经购买使用DET公司产品的功能更加完备、性能更加卓越、使用日益便利。
2.4.4 矩阵切换系统
2.4.4.1 专业RGB矩阵切换器功能特点：
DET 公司的RGB系列电脑信号切换器矩阵是专门为计算机显示信号以及高分辨率RGB图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路电脑信号输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、监控调度中心、指挥控制中心、多媒体会议室等场合。
本产品是具有高可靠性的智能设备，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具RS232通信功能，用户可以方便的完成演示过程中的信号切换。
本产品带有断电现现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如快思聪、AMX控制系统）配合使用。

DET 专业RGB矩阵切换器

RGB模拟通道
带宽385MHz
输入电平2Vp-p
输入阻抗75Ω
 输出阻抗75Ω
输入接口
5BNC（RGBHV）
输出接口
5BNC（RGBHV）
行场同步通道
输入TTL电平 输出TTL电平 输入阻抗1KΩ
输出阻抗75Ω  同步极性 跟随输入
音频通道
带宽100KHz 输入阻抗 高阻 输出阻抗 50Ω
控制方式
 面板手动控制、RS-232控制
传输距离
 50～80m
支持分辨率
1600*1200
电源
交流220V/50Hz

2.4.4.2 专业AV矩阵切换器
DET公司的 AV系列音视频信号切换器矩阵是专门为音、视频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路电脑信号输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、监控调度中心、指挥控制中心、多媒体会议室等场合。
本产品是具有高可靠性的智能设备，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具RS232通信功能，用户可以方便的完成演示过程中的信号切换。
本产品带有断电现现场切换记忆保护、LCD液晶显示等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如快思聪、AMX控制系统）配合使用。

DET专业AV矩阵切换器
输入接口
视频-BNC
音频-RCA
输出接口
视频-BNC
音频-RCA
视频单元
带宽385MHz
输入电平 2Vp-p
输入阻抗75Ω
输出阻抗75Ω
音频单元
带宽100KHz
输入阻抗 高阻
输出阻抗 47Ω
控制方式
面板手动控制、RS-232控制、遥控键盘（选装）
电源
交流220V/50H

2.4.4.3 VGA/RGB 190型长线驱动分配器
VGA/RGB190型长线驱动分配器带长线驱动和分配放大功能，输入5BNC(RGB
