变电站设备技术台帐.docx

城南110KV变电站设备技术总台帐

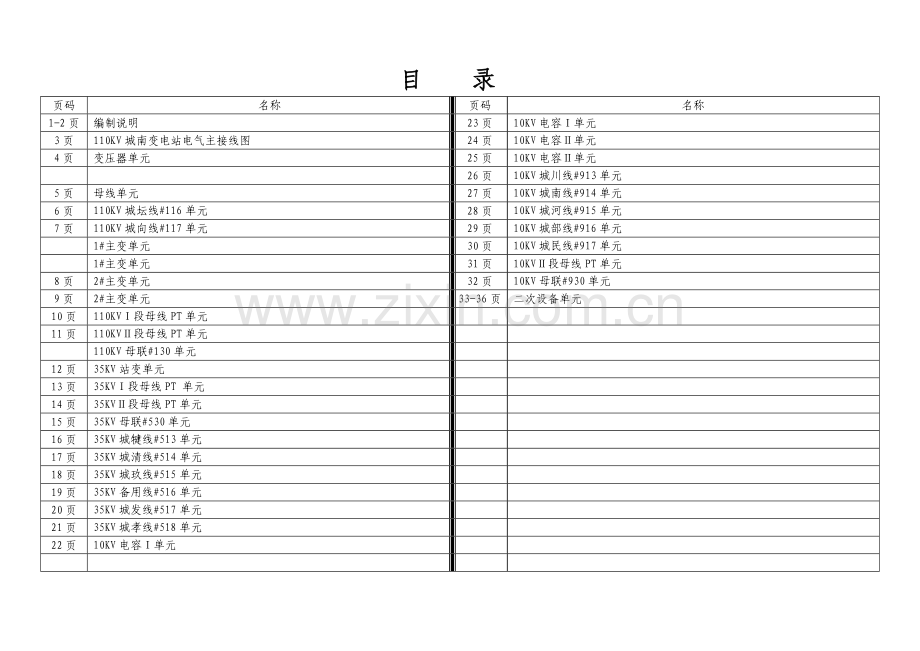

目 录
页码
名称
页码
名称
1-2页
编制说明
23页
10KV电容Ⅰ单元
3页
110KV城南变电站电气主接线图
24页
10KV电容Ⅱ单元
4页
变压器单元
25页
10KV电容Ⅱ单元

26页
10KV城川线#913单元
5页
母线单元
27页
10KV城南线#914单元
6页
110KV城坛线#116单元
28页
10KV城河线#915单元
7页
110KV城向线#117单元
29页
10KV城部线#916单元

1#主变单元
30页
10KV城民线#917单元

1#主变单元
31页
10KVⅡ段母线PT单元
8页
2#主变单元
32页
10KV母联#930单元
9页
2#主变单元
33-36页
二次设备单元
10页
110KVⅠ段母线PT单元

11页
110KVⅡ段母线PT单元

110KV母联#130单元

12页
35KV站变单元

13页
35KVⅠ段母线PT 单元

14页
35KVⅡ段母线PT单元

15页
35KV母联#530单元

16页
35KV城犍线#513单元

17页
35KV城清线#514单元

18页
35KV城玖线#515单元

19页
35KV备用线#516单元

20页
35KV城发线#517单元

21页
35KV城孝线#518单元

22页
10KV电容Ⅰ单元

110KV城南变电站设备技术台帐
（一次设备）
设备类别
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
变压器
#1主变
SSZ10-50000/110
额定容量：50000/50000/25000KVA 额定频率：50HZ 相数：三相
额定电压：110/38.5/10.5KV 额定电流：262.4/749.8/1374.6A
使用条件：户外 冷却方式：ONAN 联结组标号：YN.yn0d11
额定绝缘水平：LⅠ480AC200-LⅠ325AC140/ LⅠ200AC85/LⅠ75AC35
器身重：40t 上节油箱重：6.0t 油重：21t 运输重：64.0t 总重82.5t
调压范围：110±8x1.25%KV/38.5±2x2.5%KV 出厂序号：1203011
运行方式：高-低 额定容量：25000KVA 负载损耗80.92KW 50000KVA 短路阻抗：18.4%
运行方式：高-中 额定容量：50000KVA 负载损耗152.9KW 50000KVA 短路阻抗：10.46%
运行方式：中-低 额定容量：25000KVA 负载损耗65.69 KW 50000KVA 短路阻抗：6.32%
空载损耗：34.65KW 空载电流：0.27%
主变套管式电流互感器：高压中性点LRB-60
K1-K2 10P10 100/5 10VA K1-K3 10P15 200/5 15VA K1-K4 10P20 300/5 20VA
K5-K6 10P10 100/5 10VA K5-K7 10P15 200/5 15VA K5-K8 10P20 300/5 20VA
四川东方
变压器集团
2012.5
2013.6
#2主变
SSZ10-50000/110
额定容量：50000/50000/25000KVA 额定频率：50HZ 相数：三相
额定电压：110/38.5/10.5KV 额定电流：262.4/749.8/1374.6A
使用条件：户外 冷却方式：ONAN 联结组标号：YN.yn0d11
额定绝缘水平：LⅠ480AC200-LⅠ325AC140/ LⅠ200AC85/LⅠ75AC35
器身重：43.2t 上节油箱重：4.45t 油重：21.5t 运输重：70.0t 总重86.8t
调压范围：110±8x1.25%KV/38.5±2x2.5%KV 出厂序号：07-80006
运行方式：高-低 额定容量：25000KVA 负载损耗142.763KW 50000KVA 短路阻抗：18.3%
运行方式：高-中 额定容量：50000KVA 负载损耗156.825KW 50000KVA 短路阻抗：9.89%
运行方式：中-低 额定容量：25000KVA 负载损耗68.249 KW 50000KVA 短路阻抗：6.28%
空载损耗：34.722KW 空载电流：0.32%
主变套管式电流互感器：高压中性点LRB-60 100～300/5A 10P20级 20VA
四川东方
变压器集团
2008.8
2008.10
35KV站变
SC9-80/35
额定容量：80KVA 额定频率：50HZ 相数：三相 使用条件：户内
冷却方式：AN 联结组标号：Yyn0 短路阻抗：5.93% 额定电压：35/0.4KV
额定电流：1.32/115.5A 绝缘水平：LI170AC70AC 绕组绝缘耐热等级：F级
极限温升：100K 总重：880Kg 出厂编号：GT0800215
浙江广天
变压器公司
2008.1
2008.10
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
母线
悬式绝缘子
XWP2-70

自贡电磁厂
2008.4
2008.10
110KV母线
LGJ-240

2008.10
35KV母线
LMY-100
100×10

2008.10
10KV母线
TMY-100
100×10

2008.10
10K穿墙套管
CWWL-20/2000-2
10KV
自贡汇东高压开关厂
2008.5
2008.10
35KV穿墙套管
CWWL-35/630-2
35 KV
自贡汇东高压开关厂
2008.5
2008.10
35KV穿墙套管
CWWL-35/1200-2
35 KV
自贡汇东高压开关厂
2008.5
2008.10
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
110KV
坛城线#116
断路器#116
LW36-126W
额定电压：126KV 额定电流：3150A 额定短路开断电流：40KA
额定雷电冲击耐压（峰值）：550KV 额定线路充电开断电流：31.5A
额定操作顺序：D-0.3S-CD-180S-CD 额定SF6气体压力：0.6MPa
SF6气体重量：10Kg 总重：1300Kg 出厂编号：2008010
重庆百纳
电气有限公司
2008.4
2008.10
隔
离
刀
闸
#1161
GW4B-126W/630A
126KV/630A操作机构：CS14A
重庆百纳
电气有限公司
2008.4
2008.10
#1163
GW4B-126DDW/630A
126KV/630A
操作机构：CS14A
重庆百纳
电气有限公司
2008.4
2008.10
#11630
#116300
电流互感器
LVQB-110W
300/5A,二次绕组5组，0.2S/0.5/10P/10P/10P
重庆百纳
电气有限公司
2008.4
2008.10
电压互感器
TYD-110
110KV/-0.01H0.5/10P110//0.1//0.1KV 额定气压：0.4MPa 精度：0.5/3P
额定电容总容量：0.01μF
无锡市锡容
电力电器厂
2008.05
2008.10
避雷器
YH10WZ—110/260W
运行电压：84KV 额定电压110KV
放电计数器JS-8S
武汉博大科技集团随州避雷器有限公司
2008.4
2008.10
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
110KV
城向线
#117
断路器#117
LW36-126W
额定电压：126KV 额定电流：3150A 额定短路开断电流：40KA
额定雷电冲击耐压（峰值）：550KV 额定线路充电开断电流：31.5A
额定操作顺序：D-0.3S-CD-180S-CD 额定SF6气体压力：0.6MPa
SF6气体重量：10Kg 总重：1300Kg 出厂编号：2008014
重庆百纳
电气有限公司
2008.4
2008.10
隔
离
刀
闸
#1171
GW4B-126W/630A
126KV/630A操动机构：CS14A
重庆百纳
电气有限公司
2008.10
2008.10
#1173
GW4B-126DDW/630A
126KV/630A
操动机构：CS14A
重庆百纳
电气有限公司
2008.10
2008.10
#11730
#117300
电流互感器
LVQB-110W
额定绝缘水平：126/200/480 爬电距离：3150mm 额定短时热电流：31.5-50KA
额定动稳定电流：80-125KA 额定频率：50HZ 气体重量：6Kg 总重：500Kg
1S1-1S2 2×300/5A 30VA 10P 准确限值系数：30
1S1-1S3 2×600/5A 50VA 10P 准确限值系数：30
2S1-2S2 2×300/5A 30VA 10P 准确限值系数：30
2S1-2S3 2×600/5A 50VA 10P 准确限值系数：30
3S1-3S2 2×300/5A 30VA 10P 准确限值系数：30
3S1-3S3 2×600/5A 50VA 10P 准确限值系数：30
4S1-4S2 2×300/5A 30VA 0.2S 仪表保安系数：5
4S1-4S3 2×600/5A 50VA 0.2S 仪表保安系数：5
5S1-5S2 2×300/5A 30VA 0.5S 仪表保安系数：5
5S1-5S3 2×600/5A 50VA 0.5S 仪表保安系数：5
重庆百纳
电气有限公司
2012.5
2012.5
电压互感器
TYD-110
110KV/-0.01H0.5/10P110//0.1//0.1KV 额定气压：0.4MPa 精度：0.5/3P
额定电容总容量：0.01μF
无锡市锡容
电力电器厂
2008. 5
2008.10
避雷器
YH10WZ-110/260W
运行电压：84KV 额定电压110KV
放电计数器JS-8S
武汉博大科技集团随州避雷器有限公司
2008.4
2008.10
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
1#主变
有载调压
分接开关
MIII500-72.5/C-10193W
额定通过电流：262A 额定级电压：794V 过渡电阻：3.2Ω 重量：300Kg
出厂编号：12120150
贵州长征电力设备有限公司
2012.1
2013.6
分接开关
电操
MAE10193
工作分接位置数：19 电动机额定电压：220/380V三相（3-PH） 电动机额定频率：50HZ
控制设备和加热器额定电压：220V单相（1-PH） 控制设备和加热器额定频率：50HZ
出厂编号：12120150 重量：63Kg
2012.1
2013.6
断路器#101
LW36-128W
额定电压：128KV 额定电流：3150A 额定短路开断电流：40KA
额定雷电冲击耐压（峰值）：550KV 额定线路充电开断电流：31.5A
额定操作顺序：D-0.3S-CD-180S-CD 额定SF6气体压力：0.6MPa
SF6气体重量：10Kg 总重：1500Kg 出厂编号：2012018
重庆百纳
电气有限公司
2012.4
2013.6
#101CT
LVQB-110
绝缘水平：126/200/480KV 爬电距离：3150mm 额定短时热电流：31.5-50KA
额定动稳定电流：80-125KA 额定频率：50HZ 气体重量：6Kg 总重：500Kg
1S11S2：2x300/5A 30VA 0.2级 仪表保安系数：5 1S11S3：2x400/5A 30VA 0.2级
仪表保安系数：5
2S12S2：2x300/5A 30VA 10P级 准确限值系数：20 2S12S3：2x400/5A 30VA 10P级
准确限值系数：15
3S13S2：2x300/5A 30VA 10P级 准确限值系数：20 3S13S3：2x400/5A 30VA 10P级
准确限值系数：15
4S14S2：2x300/5A 30VA 10P级 准确限值系数：20 4S14S3：2x400/5A 30VA 10P级
准确限值系数：15
5S15S2：2x300/5A 30VA 10P级 准确限值系数：20 5S15S3：2x400/5A 30VA 10P级
准确限值系数：20
重庆百纳
电气有限公司
2012.4
2008.10
断路器#501
ZN12-40.5
额定电压：40.5KV 额定电流：1250A 额定雷电冲击耐压：185KV
额定频率：50HZ 额定开断电流：31.5KA 额定峰值耐受电流：31.5KA
额定短路持续时间：4S 出厂编号：12058K-001 额定操作顺序：D-0.3S-CD-180S-CD
川开电气
有限公司
2012.5
2013.6
#501柜
CCK XGN17C
-40.5-03
额定电压：40.5KV 额定电流：1200A 防护等级：IP2X
额定短时耐受电流（4S）：31.5KA 组合序号：13 额定峰值耐受电流：80KA
额定短时工频耐受电压：95KV 额定雷电冲击耐受电压：185KV 额定短路持续时间：4S
厂编号：1204GY00210
川开电气有限公司
2012.5
2013.6
#501CT
LCZ-35
额定电压：35KV 绝缘水平：40.5/95/185KV 额定电流比：1200/5A
1S11S2：50VA 0.5级 2S12S2：20VA 10P15级 3S13S2：20VA 10P15级
4S14S2 20VA 10P20级 动稳定电流141.4KA 短时热电流65KA/S 使用条件：户内
四川泰克
2008.3
2008.10
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
1#主变
隔
离
刀
闸
#1011
GW4-126W/630A
额定电压：126KV 额定电流：630A 额定雷电冲击耐受电压：630KV 重量：760Kg
额定热稳定电流：31.5KA 额定热稳定时间：4S 操动机构：CS14A 生产序号：201237
重庆百纳
电气有限公司
2012.5
2013.6
#1013
GW4-126W/630A
额定电压：126KV 额定电流：630A 额定雷电冲击耐受电压：630KV 重量：760Kg
额定热稳定电流：31.5KA 额定热稳定时间：4S 操动机构：CS14A 生产序号：201238
重庆百纳
电气有限公司
2012.5
2013.6
操动机构
CS14A
重量：10Kg
重庆百纳
2008.4
2013.6
#1019
GW13-72.5W/630
额定雷电冲击耐受电压：375KV 额定电流：600A 4S热稳定电流：31.5KA 出厂编号：2012039
重庆百纳
2012.5
2013.6
操动机构
CJ
电机电压：AC380V 控制电压：DC220V 电机功率：0.37KW
分合闸时间：8S 出厂编号：1204425 机构重：55Kg
南通元方电器制造有限公司
2012.4
2013.6
#5011
GN27-40.5
额定电压：40.5KV 额定电流：1250A 4S热稳定电流：31.5KA
仪征电瓷厂
2012.4
2013.6
主变中性点CT
LB(LJW)-10
使用条件：户外 额定频率：50HZ 额定短时热电流：4.0KA/1S 动稳定电流：100KA
油重：15Kg 总重：50Kg 绝缘水平：12/42/75KV
1S11S2：400/5A 0.2级10VA 2S12S2：400/5A 10P级15VA 准确限值系数：10
江西赣电电气有限公司
2012.4
2013.6
主变中性点
避雷器
YH1.5W-72/186
额定电压：72KV 持续运行电压：68KV 生产序号：A1530
武汉博大
2011.7
2013.6
中性点避雷器在线监测器
JCQ-I
出厂编号：09013
武汉博大
2011.7
2008.10
中性点
隔离刀闸
GW13-72.5W/630
Ue:72.5KV Ie:630A 操动机构型号：CJ6-B 出厂编号：20122039
重庆百纳
2012.5
2008.10
主变中压侧
避雷器
YH5W-42/102
额定电压：42KV 持续运行电压：34KV
武汉博大
2008.4
2008.10
放电计数器
JS-8S

西安神电
2012.2
2008.10
主变低压侧
避雷器
HY5WZ—17/45W
额定电压：17KV 持续运行电压：13.6KV
上海恒怡
2007.9
2008.10
放电计数器
JS-8

自贡华能

2008.10
35KV进线
避雷器
YH5WZ-51/134
额定电压：51KV 持续运行电压：40.8KV 生产序号：A相5215 B相5207 C相5213
西安神电
2011.12
2008.10
放电计数器
JS-8

自贡华能

2008.10
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
2#主变
有载调压
分接开关
CMⅢ-500Y/
72.5C-10193W
额定通过电流：262.4A 额定级电压：794V 过渡电阻：3.2Ω
上海华明
电力设备公司
2008.4
2008.10
断路器#102
LW36-126W
额定电压：126KV 额定电流：3150A 额定短路开断电流：40KA
额定雷电冲击耐压（峰值）：550KV 额定线路充电开断电流：31.5A
额定操作顺序：D-0.3S-CD-180S-CD 额定SF6气体压力：0.6MPa
SF6气体重量：10Kg 总重：1300Kg 出厂编号：2008011
重庆百纳
电气有限公司
2008.4
2008.10
#102CT
LVQB-110WZ
绝缘水平：126/200/480KV 爬电距离：3150mm 额定短时热电流：31.5-50KA
额定动稳定电流：80-125KA 额定频率：50HZ 气体重量：6Kg 总重：500Kg
1S11S2：2x300/5A 30VA 0.5级 仪表保安系数：5 1S11S3：2x400/5A 30VA 0.5级
仪表保安系数：5
2S12S2：2x300/5A 30VA 10P级 准确限值系数：15 2S12S3：2x400/5A 30VA 10P级
准确限值系数：15
3S13S2：2x300/5A 30VA 10P级 准确限值系数：15 3S13S3：2x400/5A 30VA 10P级
准确限值系数：15
4S14S2：2x300/5A 30VA 10P级 准确限值系数：15 4S14S3：2x400/5A 30VA 10P级
准确限值系数：15
5S15S2：2x300/5A 30VA 10P级 准确限值系数：15 5S15S3：2x400/5A 30VA 10P级
准确限值系数：15
重庆百纳
电气有限公司
2008.4
2008.10
断路器#502
ZN12-40.5
额定电压：40.5KV 额定电流：1250A 额定雷电冲击耐压：185KV
额定频率：50HZ 额定开断电流：31.5KA 额定峰值耐受电流：80KA
出厂编号：0801ZK-052 额定操作顺序：D-0.3S-CD-3min-CD
川开电气
有限公司
2008.4
2008.10
#502柜
CCK XGN17C
-40.5-03
额定电压：40.5KV 额定电流：1200A 主母线额定电流：1500A 防护等级：IP2X
额定短时耐受电流（4S）：31.5KA 组合序号：3 额定峰值耐受电流：80KA
额定开断电流：31.5KA 厂编号：0712GY0232
川开电气有限公司
2008.4
2008.10
#502CT
LCZ-35
额定电压：35KV 绝缘水平：40.5/95/185KV 额定电流比：1200/5A
1S11S2：50VA 0.5级 2S12S2：20VA 10P15级 3S13S2：20VA 10P15级
4S14S2 20VA 10P20级 动稳定电流141.4KA 短时热电流65KA/S 使用条件：户内
四川泰克
2008.3
2008.10
断路器#902
ZN28-12
额定电压：12KV 额定电流：2000A 额定短路开断电流：31.5KA
额定峰值耐受电流：80KA 出厂编号：0810ZK-041
川开
电气有限公司
2008.4
2008.10
#902柜
CCKXGN2-12-03
额定电压：12KV 额定电流：2000 主母线额定电流：2500A 防护等级：IP2X
额定短时耐受电流（4S）：31.5KA 组合序号：9 额定峰值耐受电流：80KA
额定开断电流：31.5KA 厂编号：0712GY0250
川开
电气有限公司
2008.4
2008.10
#902CT
LMZB6-10Q
使用条件：户内 额定电压：10KV 额定频率：50HZ 1S：0.5级50VA
2S：10P20级 20VA 3S：10P20级 20VA 额定绝缘水平：12/42/75KV
绝缘耐热等级：A级 额定电流比：2000/5A
四川泰克
2008.2
2008.10
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
2#主变
隔
离
刀
闸
#1021
GW4B-126W/630A
126KV/630A、操动机构：CS14A
重庆百纳
电气有限公司
2008.4
2008.10
#1023
GW4B-126W
额定电压：126KV 额定电流630A 额定雷电冲击耐受电压：520KV
热稳定电流：20KA 热稳定时间：4S
重庆百纳
电气有限公司
2008.4
2008.10
操动机构
CS14A
重量：10Kg
重庆百纳
2008.4
2008.10
#1029
GW13-72.5W
额定电压：12.5KV 额定电流：400A 4S热稳定电流：20KA
重庆新汇源
2008.3
2008.10
操动机构
CJ6B
电机电压：～380V 控制电压：～220V 电机功率：0.37KW
出厂编号：866 机构重：55Kg
重庆新汇源
2008.3
2008.10
#5021
GN27-40.5
额定电压：40.5KV 额定电流：1250A 4S热稳定电流：31.5KA
仪征电瓷厂
2008.2
2008.10
#9021
GN30-12Q
额定电压：12KV 额定电流：2000A 4S热稳定电流：50KA 重量：170Kg
仪征电瓷厂
2008.4
2008.10
主变中性点CT
LJW1-10
使用条件：户外 额定频率：50HZ 热稳定电流：12KA 动稳定电流：30KA
油重：13Kg 总重：34Kg 绝缘水平：11.5/42/75KV
1S11S2：100/5A 0.5级10VA 1S11S3：200/5A 0.5级15VA
2S12S2：100/5A 10P级15VA 2S12S3：200/5A 10P级20VA
重庆博泰电器
2008.6
2008.10
主变中性点
避雷器
YH1W-73/186
额定电压：73KV 持续运行电压：58KV
武汉博大
2008.4
2008、10
避雷器在线
监测器
JCQ-I

武汉博大
2008.4
2008.10
主变中压侧
避雷器
YH5W-42/102
额定电压：42KV 持续运行电压：34KV
武汉博大
2008.4
2008.10
放电计数器
JS-8S

自贡华能

2008.10
主变低压侧
避雷器
HY5WZ—17/45W
额定电压：17KV 持续运行电压：13.6KV
上海恒怡
2007.9
2008.10
放电计数器
JS-8

自贡华能

2008.10
35KV进线
避雷器
YH5WZ-51/134
额定电压：51KV 持续运行电压：40.8KV
武汉博大
2006.12
2008.10
放电计数器
JS-8

自贡华能

2008.10
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
110KVⅠ段母线PT
PT
TYD-110/-0.02H
110KV/-0.02H 额定气压：0.4MPa 精度：0.2/0.5/3P
110//0.1//0.1//0.1KV
无锡市锡容
电力电器厂
2008.5
2008.10
避雷器
YH10WZ—110/260W
放电计数器：JS-8S
武汉博大科技集团
随州避雷器有限公司
2008.4
2008.10
隔
离
刀
闸
#1017
GW4B-126DDW/630A
126KV/630A、操动机构：CS14A
重庆百纳
电气有限公司
2008.4
2008.10
#10170
#101700
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
110KVⅡ段母线PT
PT
TYD-110/-0.02H
110KV/-0.02H 额定气压：0.4MPa 精度：0.2/0.5/3P
110//0.1//0.1//0.1KV
无锡市锡容
电力电器厂
2008.5
2008.10
避雷器
YH10WZ—110/260W
放电计数器：JS-8S
武汉博大科技集团
随州避雷器有限公司
2008．4
2008、10
隔
离
刀
闸
#1027
GW4B-126DDW/630A
126KV/630A、操动机构：CS14A
重庆百纳
电气有限公司
2008.4
2008.10
#10270
#102700
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
母联#130
断路器#130
LW36A-126/T3150-40
额定电压：128KV 额定电流：3150A 额定断流容量：40KA 气体重量：10Kg
额定气压：0.6Mpa 就地气压：0.6Mpa 出厂编号：2012088
重庆百纳
2012.9
2012.11
#130CT
LVQB-110W
变比：800A/5A 二次绕组5组 0.2S/0.5
重庆百纳
2012.9
2012.11
#1301
GW4B-126W/630A
126KV/630A、操动机构：CS14A
重庆百纳
2012.9
2012.11
#1302
GW4B-126W/630A
126KV/630A、操动机构：CS14A
重庆百纳
2012.9
2012.11
母联CT
LVQB-110W
800/5A,二次绕组5组，0.2S/0.5/10P/10P/10P
重庆百纳
2012.9
2012.11
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期
35KV
站变
#5028柜
CCKXGN17C-40.5-153
额定电压：40.5KV 主母线额定电流：1500A 额定电流：6.3A 防护等级：IP2X
组合序号：6 出厂编号：0712GY0235
川开电气
2008.4
2008.10
熔断器
XRNT1
额定电压：40.5KV 熔体：6.3A 额定开断电流：31.5KA
西安翰德电力电器

2008.10
隔离刀闸#5028
GN27-40.5
额定电压：40.5KV 额定电流：630A 4S热稳定电流：20KA
仪征电瓷厂
2008.2
2008.10
电流互感器
LMZ1-066
额定电压：0.5KV 额定容量：3.75VA 额定频率：50HZ 一次匝数：1匝
准确级次：0.5级 额定电流比：150/5A
四川泰克
2008.1
2008.10
说明：

设备间隔
设备名称
设备型号
主要铭牌参数
设备厂家
出厂日期
投运日期

35KVⅠ段
母线PT
#5017柜
CCKXGN17C-40.5-128
额定电压：40.5KV 主母线额定电流：1500A 防护等级：IP2X
组合序号：12 出厂编号：0712GY0241
川开电气
2008.4
2008.10
PT
JDZX9-35G
额定绝缘水平：40.5/95/200KV
额定电压比（KV）：35//0.1//0.1//0.1/3
1a1n：0.1/ KV 15VA 0.2级 2a2n：0.1/ KV 20VA 0.5级 dadn：0.1/ KV 100VA 3P级
极限输出：300VA 使用条件：户内 相数：单相 额定频率：50HZ
大连第二
互感器厂
2008.01
2008.10
PT中性点用
消谐
