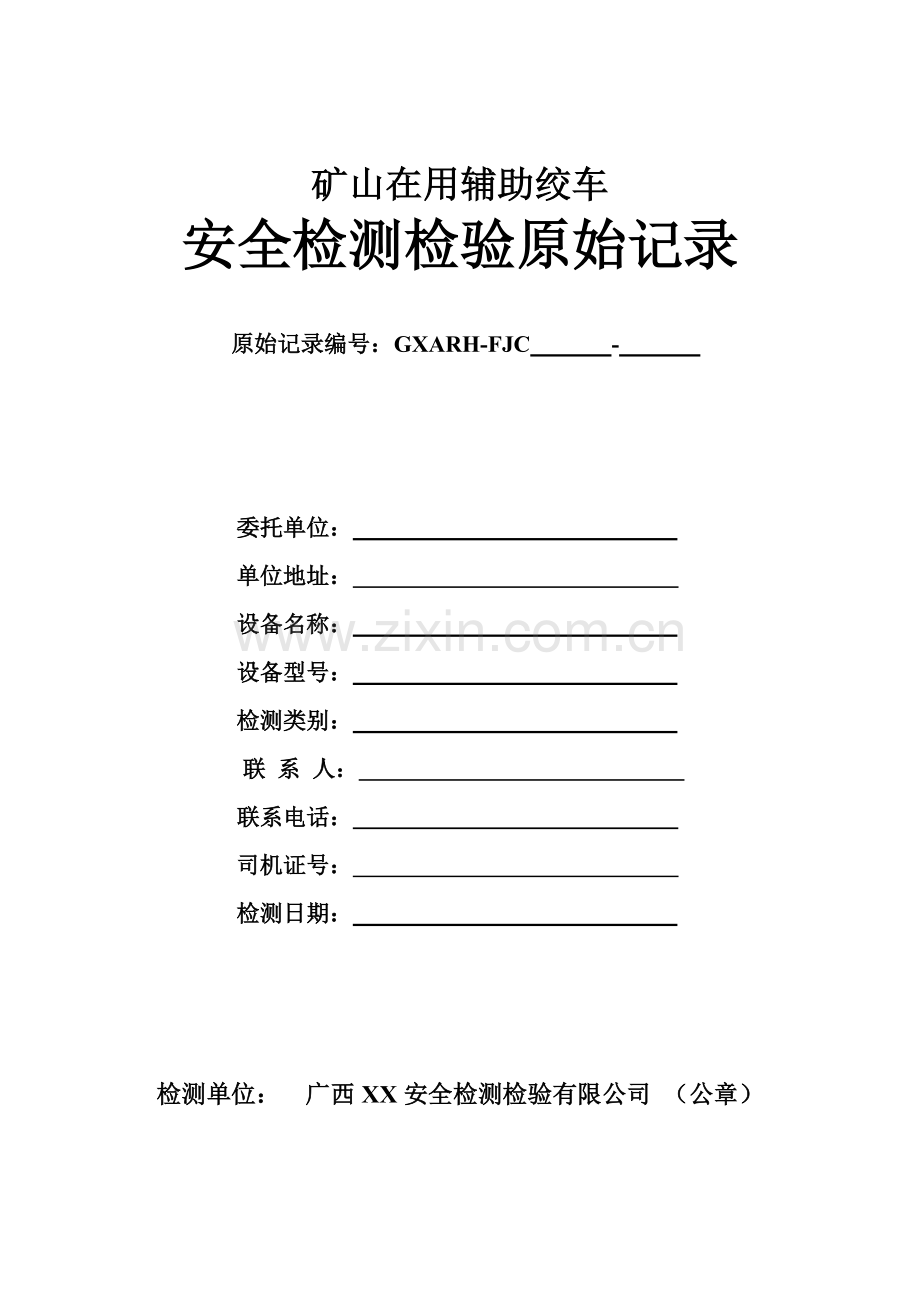

辅助绞车安全检测检验原始记录.docx_第1页
第1页 / 共6页
辅助绞车安全检测检验原始记录.docx_第2页
第2页 / 共6页


点击查看更多>>
资源描述
矿山在用辅助绞车 安全检测检验原始记录 原始记录编号:GXARH-FJC - 委托单位: 单位地址:             设备名称: 设备型号: 检测类别: 联 系 人:             联系电话:           司机证号:             检测日期: 检测单位: 广西XX安全检测检验有限公司 (公章) 检测设备及环境一览表 检测时间 检测地点 检测环境 温度: ℃ 湿度: % RH 检测用主要设备和仪器、仪表 名 称 规格型号 精度 检定证书编号 提升绞车安全性能检测仪 数字声级计 温、湿度计 游标卡尺 塞尺 激光转速表 钢卷尺 点温仪 数字照度计 推拉力计 审核: 记录: 检测日期: 辅助绞车主要技术参数 检测环境 温度: ℃; 湿度: % RH; 用途 绞车 设备型号 设备编号 安装地点 滚筒直径(m) 最大静张力 最大静张力差 制造厂商 井架 井深 m 井架高度 m 斜长 m 坡度 钢丝绳 提升钢丝绳型号 提升钢丝绳 直径 Ф mm 钢丝绳长度 钢丝绳最粗丝直径 Ф mm 破断拉力(kN) 单 重(kg/m) 提升钢丝绳根数 悬垂高度 提升容器 提升容器名称 生产单位 罐道型式及规格 提升容器自重 kg 一次提升 载荷重量 kg 电动机 电机型号 设备编号 额定功率 kW 功率因数 额定电流 A 转子电流 A 额定电压 V 转子电压 V 额定转速 r/min CT变比 制造厂商 出厂日期 减速器 减速器型号 减速比 扭距 N.m 安装日期 设备状况: 审核: 记录: 检测日期: 辅助绞车系统安全检测检验原始记录表 机房或硐室 白光照明, 且有应急的照明设施 环境 温度 噪声 灭火器(有效期内) 易燃、易爆和有毒物品 有□ 无□ 有□ 无□ 机房或硐室应悬挂岗位责任制和操作规程 绞车均应在明显位置固定标牌;绞车的操作指示应清楚、明确。 用于井下有防爆要求的绞车,应具备防爆功能。 影响安全的外露旋转构件 应装设固定的防护装置 有□ 无□ 如有与过热表面接触的危险,应有警示标志或防护装置。绞车周围应留有足够操作和维护空间 绞车工作时应运转平稳,无异常现象 绞车所有密封处不应有漏油现象 提 升 装 置 主轴、卷筒 有缺陷□ 无缺陷□ 最外层钢丝绳距卷筒边缘高度 (至少应为钢丝绳直径的2.5倍) 钢丝绳 绳头的固定 卡绳装置 钢丝绳直径 不应系在卷筒轴上 弯曲不应形成锐角 缠绕式绞车卷筒上钢丝绳 保留绳圈数不应小于3圈 钢丝绳采用矿用产品安全标志 有□ 无□ 卷筒的最小直径 钢丝绳最大静张力、最大静张力差≤提升绞车的设计值 结构示意图 有□ 无□ 系统说明 有□ 无□ 带式制动矿用提升绞车和运输绞车应装有深度指示器,深度指示器应能准确地指示出提升容器所在位置,开始减速时能自动示警。 制 动 系 统 制动闸瓦(带)与制动轮的接触面积不应少于70%。 除风门绞车、回柱绞车外,绞车应设置可靠的工作制动器。对带式制动矿用提升绞车、凿井绞车、运输绞车和游动绞车,还应设置独立的安全制动器。 闸瓦(带)与制动轮无缺损,无断裂,表面无油迹。 安全梯凿井绞车应具有手驱动和电力驱动的功能,其制动器在断电的情况下,应能手动解除制动 闸瓦(带)磨损后,表面距固定螺栓头或铆钉头端部不应小于 2mm。 制动力 制动半径 闸瓦(带)与制动轮无缺损,无断裂,表面无油迹。 工作制动和安全制动的 灵活可靠性 审核: 记录: 检测日期: 辅助绞车系统安全检测检验原始记录表 操作 机 构 气动绞车的脚踏操作力(不应大于222 N且不应小于36 N) 气动绞车的双向手柄自中间位置起移动行程小应大于300mm,单向手柄行程不应大于600 mm,脚踏板行程不应大于250mm 操纵机构应灵活可靠, 操作方便、安全 采用手动操作机构时, 手把上的作用力 安全保护装 置 过卷保护装置 有□ 无□ 超过终端停止位置0.5m应能自动断电,同时实施安全制动 松绳报警 保护装置 有□ 无□ 钢丝绳松弛时应能自动报警或 自动断电 紧急脚踏开关 有□ 无□ 当遇紧急情况时,脚踏开关应能立即断电,并迅速使卷筒停转 深度指示器失效 保护装置 有□ 无□ 当深度指示器失效时应能自动断电并实施安全制动 其它 系 统 电动机、电控设备外壳应可靠接地 用于井下有防爆要求的绞车,应具备防爆功能。其电气设备应符合GB3836.1的规定。 高压系统软管应标明许用压力 制动闸瓦(带) 序号 制动闸位置 闸瓦(带)间隙(mm) 表面距固定螺栓头(mm) 接触面积% 一次 测量 二次 测量 三次 测量 一次 测量 二次 测量 三次 测量 一次 测量 二次 测量 三次 测量 1 2 3 4 5 6 7 8 备注 注:□打“√”表示检查的项目符合要求;□打“×”表示不符合。 审核: 记录: 检测日期: 制动力矩测试 闸别 次数 A B C D 1 2 3 总和 制动半径 拉力半径 闸瓦副数 转速测试 名称 1 2 3 备注 电动机(r/min) 减速器(r/min) 审核: 记录: 检测日期: 参加检验人员 序号 姓名 职务 委托单位陪检员签名: 委托单位盖章: 记录日期:
