工程机械液压传动课件全套教学教程整套课件全书电子教案.pptx

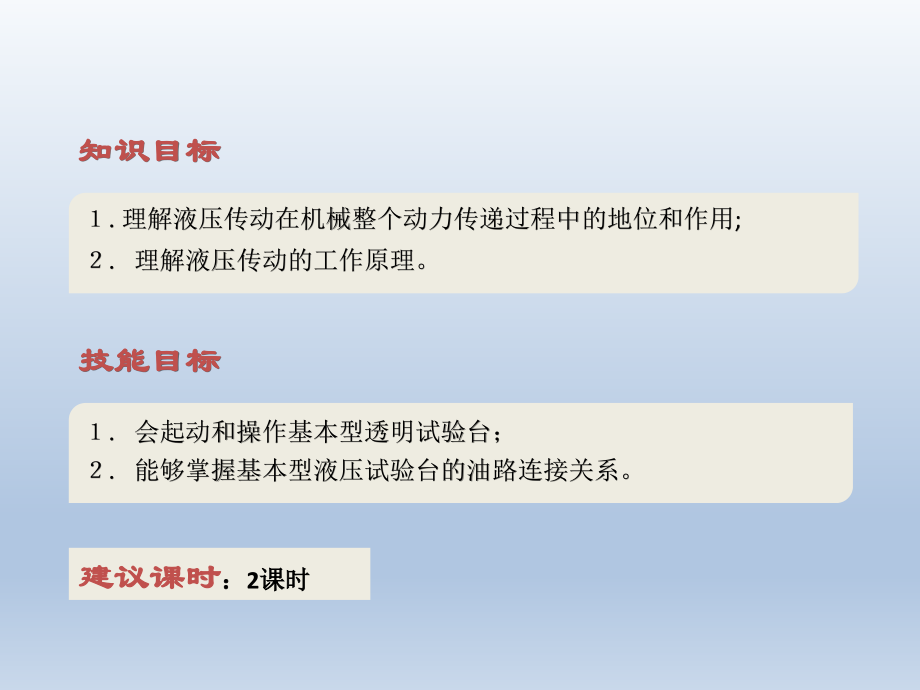

项目一 液压传动基本认知,高技能人才培养创新示范教材,学习任务,1,液压基本型透明试验台的动作演示与分析,高技能人才培养创新示范教材,高技能人才培养创新示范教材,学习任务,2,绘制基本型液压试验台的液压系统图,高技能人才培养创新示范教材,学习任务,3,根据绘制的系统图搭建液压基本回路,高技能人才培养创新示范教材,第四节 公路项目基本建设程序,高技能人才培养创新示范教材,第五节,公路建设行业从业单位,(,人员,),与职业资格证制度,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/12,#,建议课时,：,2,课时,.理解液压传动在机械整个动力传递过程中的地位和作用,;,.理解液压传动的工作原理。,.会起动和操作基本型透明试验台；,.能够掌握基本型液压试验台的油路连接关系。,知识目标,技能目标,任务描述,小明和斌斌第一次来到液压实训室，东看看西瞧瞧，感到一切都很新奇。他们看到了一台标示着液压基本型透明试验台的设备，就想动手操作一下。老师告诉他们，今天的学习任务就是学会操作和分析这台透明型试验台。,一、理论知识准备,1.,传动的主要形式,传动机构是机械的一个重要组成部分，它的作用是将内燃机、电动机的动力传递给工作装置，实现机械的功能。,传动形式有很多种：常见的有四种:机械传动、电力传动、气压传动、液压传动。,2.,液压传动的工作原理,液压传动是以液体为工作介质，利用静压传递原理来工作的。其传动原理可以用液压千斤顶来说明。液压千斤顶外观及工作原理如下页图所示。,液压千斤顶外观图,液压千斤顶工作原理图,液压千斤顶的工作过程：,当手柄带动小活塞向上运动时，小油缸与小活塞形成的容积增大形成局部真空，排油止回阀关闭，油箱中的油液在大气压力的作用下，顶开吸油止回阀，进入小油缸中，这是吸油的过程。,当手柄往下压时，吸油止回阀关闭，小油缸中的油液在压力的作用下顶开排油止回阀，进入大油缸中，这是排油过程。,当操作手柄上下往复运动时，千斤顶顶起的负载就不断上升。当需要大油缸的活塞停止时，使手柄停止运动，此时，排油止回阀在液压力作用下关闭，大油缸的活塞就锁定动，截止阀关闭，当大油缸的重物需要放下时，打开截止阀，油液在重力的作用下经过此阀流回油箱。,从平时我们操纵液压千斤顶的经验可以知道：,（,1,）如果液压千斤顶没有顶起重物时，手柄向下压的力就很小，压起来很省力，如果千斤顶在顶重物时，手柄向下压的力就很大，压起来就很费力，而且重物越重，压起来越费力，这也就是说，手柄需要施加多大的力是取决于要顶起多重的重物的。手柄施加的力越大，油缸内的油液压力也就越大，这也就是说，油缸内油液压力的大小取决于外负载。,（2）如果手柄摇得比较快，单位时间内进入大油缸的油液量就大，重物上升的速度就快。,对于液压传动来说，必须明确以下三点：,第一，以液体为工作介质；,第二，必须在密闭容腔中进行；,第三，液压传动的两个基本特性：,压力取决于负载；速度取决于流量。,二、任务实施,1.准备工作,（1）准备好液压基本型透明试验台，确认设备油路、电路正常。,（2）准备好挖掘机、装载机模型。,（3）分好小组，准备好小组学习工作页。,2技术要求与注意事项,（1）起动前，应进行充分的检查。,（2）插上电源，确定线路油路正常后，按控制台绿色按钮，看到红色灯亮，听到电机正常运转后松开，让试验台空转起动一会儿。,（,3,）扳动控制台上最右侧黑色开关，黑色开关往左扳动，活塞杆被推向左侧，向左移动；黑色开关扳回中位，三位四通阀阀芯回复中位，活塞杆不动；再将黑色开关扳向右位，活塞杆向右移动；开关再扳回中位，电磁阀阀芯复位，活塞杆不动。,（,4,）工作完毕，按控制台绿色按钮，关掉电机，液压试验台停止运转。,（,5,）试验台起动过程中，注意观察油路流向、阀芯移动方向以及活塞杆移动方向，并思考油路间的连接关系。,3.操作步骤,（1）操作透明试验台。,（2）厘清试验台各部件的名称（见下页,液压基本型透明试验台基本结构图,）,。,（3）摸索部件间的油路连接关系。,（4）再次起动并操作透明试验台，使液压缸出现既定的动作，分析油路的流动方向以及油路的油压高低，画出油路连接草图。,液压基本型透明试验台基本结构,三、学习扩展,1.,液压技术的发展历史,17世纪，帕斯卡提出静压传递原理，也就是著名的帕斯卡定律，奠定了液压传动技术的理论基础。,18,世纪末，英国研制出世界上第一台水压机；19世纪末德国制造出了液压龙门刨床，美国制造了液压六角车床和磨床。,第二次世界大战期间，液压技术在军用装备上得到了广泛的应用；二战后，液压技术迅速在民用领域得到大发展；,现在，液压传动技术与电子控制技术、计算机控制技术已经高度融合，使得液压控制技术的现代化程度越来越高。,2.,液压传动技术的应用,液压技术广泛应用于工程机械的工作装置控制系统中。,液压技术在挖掘机、压路机、装载机、摊铺机上的应用,建议课时,：,4,课时,1了解常见液压元件的职能符号；,2掌握液压系统的五大基本组成；,3液压传动的优缺点。,1能绘制元件间的油路连接关系图；,2建立实物与符号间的对应关系。,技能目标,知识目标,任务描述,小明和斌斌经过上一个任务的学习，会操作和分析基本型透明试验台，,知道,了试验台油路间连接关系，可是，该怎样把试验台的油路用简单明了的符号表现出来呢？老师告诉他们，这节课的任务就是绘制基本型液压试验台的液压系统图。,一、理论知识准备,常见的液压图形符号,油箱：储存油液、散热、分离油中的杂质和空气,滤油器：过滤混在油液中的各种杂质,齿轮液压泵：把电机的机械能转换成油液的压力能，为系统提供压力能，是液压系统的动力元件,压力表：用于观测系统工作压力,溢流阀：用于调定系统的压力，使系统压力在一个稳定值上，起到保护系统的作用。,普通节流阀：阀芯端加工有三角槽，通过转动手轮改变进出油口的通流面积，也就改变了通流量，从而达到控制速度的目的。,三位四通电磁换向阀：控制系统中液体流动的方向和通断。,双杆液压缸：将液体压力能转换为机械能输出的装置，使运动部件实现往复直线运动或摆动,二、任务实施,1.准备工作,（1）准备好液压基本型透明试验台，确认设备油路、电路正常。,（2）准备好实物图片与液压符号的对应图。,（3）准备液压千斤顶实物。,（4）准备推土机铲刀升降系统图。,2,.,技术要求与注意事项,（1）摸索实物油路时按照油箱-泵-压力阀-流量阀-方向阀-液压缸的顺序整理整个试验台的油路。,（2）要确认学生绘制的实物草图是完全符合实际的油路连接关系的。,（,3,）学生绘制的试验台职能符号原理图是能够完整表现整个试验台油路关系的。,（1）摸索油路，整理部件间的关系。,（2）分组讨论如何绘制油路实物草图。,（3）画出透明试验台的职能符号原理图。,（4）分析绘制的试验台原理图，对各元件功能进行归类。,3.操作步骤,（5）,分析液压千斤顶的五大组成部分（见下图）,（6）分析推土机铲刀升降系统的组成部分（见下图）,液压千斤顶结构图,推土机铲刀升降系统,三、学习扩展,1.液压传动系统的组成,（1）动力元件：指的是液压泵，它是液压系统的动力源，为整个液压系统提供压力油。,（2）执行元件：通常指的是液压缸和液压马达。其作用是在液压油的推动下输出力和速度。,（3）控制元件：通常指各种阀类元件，如溢流阀、节流阀和换向阀等。其作用是控制执行元件完成预期的工作运动。,（4）辅助元件：系统中起辅助作用的元件，如油箱、油管、密封元件、滤油器、蓄能器、冷却器等等，它是整个液压系统中不可或缺的组成部分。,（5）工作介质：工作介质就是液压油，它是能量传递载体，其作用是实现运动和动力的传递。,2,.,液压传动的优点,（1）单位质量输出功率比较大。,（2）液压传动能在很大范围内实现无极调速，且调速范围大，工作准确平稳。,（3）液压系统便于实现过载保护，使用安全可靠。,（4）液压系统操作起来省力，控制方便，易于实现自动化。,（5）液压元件可以实现自润滑，使用寿命长。,（6）液压元件已经实现了标准化、系列化和通用化，便于设计、制造、使用和维修。,3.液压传动的缺点,（1）液压传动系统效率较低。,（2）液压系统对温度变化就比较敏感，不适宜在较高或较低的温度条件下工作。,（3）液压传动无法保证严格的传动比，因而不适宜于高精度的定比传动。,（4）液压元件制造要求高，价格高，维修困难。,建议课时,：,2,课时,1理解系统参数：压力与流量；,2掌握液压系统的两个基本特性；,3了解压力的表示方法；,4.掌握常见的故障现象。,1能够识别液压试验台各个功能模块的作用；,2能够选择所需的液压元件；,3.能够根据绘制的系统图在试验台上搭建液压系统回路。,4.能够起动所搭建的回路，并描述油路的流向。,技能目标,知识目标,任务描述,小明和斌斌不但会操作基本型透明试验台，还将基本型透明试验台的液压系统图绘制成功了，他们对学习很有兴趣也很有信心。,这时老师说，还有一个任务,需要大家完成,，就是根据所画的系统图，在基本型试验台上搭建出系统图的实物油路。,一、理论知识准备,1.基本型试验台功能简介,YZ-01基本型液压传动试验台是根据最新的液压传动课程教学大纲要求设计的试验台（见右图）。,它采用先进的力士乐技术液压元件，加上独特的电气模块化控制单元，构成了插接方便、安全性能高、技术含量高的快速组合式液压传动教学试验台。,基本型试验台外观,2.液压系统中的压力,1）静压力,当液体相对静止时，液体单位面积上所受的法向力称为压力。压力就是指压强，通常用字母“P”表示。,P=F/A (N/m2),在SI制中压力的单位为牛/米,2,（Pa，帕斯卡），由于Pa的单位太小，工程上一般使用较大的单位kPa（千帕）和MPa（兆帕）。,1MPa=10,3,kPa=10,6,Pa,在液压技术中，还经常会见到的压力单位有巴（bar）和千克力每平方厘米（kgf/cm,2,）,这些压力单位与兆帕之间的换算关系如下：,1bar=1.02kgf/cm,2,=100kPa=0.1MPa,2）静压力的特性,（1）静压力永远垂直于承压表面，其方向和该面的法线方向一致。,（2）静止液压内任意点所受到的各个方向上的静压力都相等。,3）压力的表示方法,液体中的压力有三种表示方法：绝对压力、相对压力（表压力）和真空度三种表示方法。,绝对压力、相对压力（表压力）、大气压力、真空度之间的关系（见右图）：,绝对压力=大气压力+相对压力,相对压力=绝对压力-大气压力,真空度=大气压力-绝对压力,相对压力、绝对压力与真空度关系图,3.流量,单位时间内流体流过截面积为A的某一截面的体积，称为流量。用q表示，单位为m,3,/s或L/min，即,q=Av,由上式可以推出 v=q/A,由此式可知，当液压缸的有效作用面积一定时，活塞运动速度v取决于输入液压缸的流量q。这也印证了液压系统基本特性之一：速度取决于流量，与压力无关。,二、任务实施,1.准备工作,（1）检查液压基本型试验台，确认泵站、油路、电路正常。,（2）检查与试验台配套的各种液压元件、电线。,（3）准备油路连接图。,2技术要求与注意事项,（1）油管连接能够完全实现整个液压系统图的工作过程。,（2）尽量用最少的油管和最少的电线实现技术要求。,（,3,）搭建完成后，起动试验台出现预期的动作。,3.操作步骤,（1）对照系统图，选取搭建油路所需的元件。,（2）摸索并掌握试验台的构建及组成。,（3）搭建液压回路。,（4）起动泵站，液压回路工作，描述油路工作过程。,（5）测量系统压力和流量。,三、学习扩展,1）液压系统图的类型,一种是结构示意图,（见图,a,）,；,另一种采用图形符号来绘制，称为液压传动原理图,（见图,b,）,。,液压基本型试验台工作原理图,1.液压系统图的识读,2）识读液压图应注意的问题,（1）液压系统中的符号，只表示液压元件的职能，不能表示元件的具体结构和参数，也不能表示出元件在机器中的实际位置。,（2）油路中的箭头表示油路可以接通，但箭头方向不一定表示油路的流动方向。,（3）油路系统中有各种工作状态，图形符号以元件静止位置或者中位位置表示，分析油路时，可先分析起始位油路，再分析其他位置的油路。,2.液压系统常见故障现象,1）液压冲击,液压系统中，由于阀门关闭过快或者突然换向引起液流速度和方向突然改变，从而引起油液压力在某一瞬间突然急剧上升而产生液压冲击。,2）气穴现象,液压系统中，当压力迅速降低至低压空气分离压时，溶解于油液中的空气从油中大量分离出来形成气泡，这些气泡混杂在油液中，使原来充满在管道和元件中的液体成为不连续状态，这种现象称为气穴现象。,液压系统发生气穴时，会产生一系列的危害。,（1）引起局部液压冲击，产生振动和噪声。,（2）产生气蚀。所谓气蚀是指由于气穴现象产生的零件腐蚀。,建议课时,：,2,课时,1了解液压油的分类；,2理解液压油等级牌号的意义；,3.区分不同类型液压油的添加剂组成；,4.判断液压油的适用条件。,1会识别L-HM32中每个字母以及数字的含义；,2能区分L-HH、L-HL、L-HM、L-HV液压油的不同。,知识目标,技能目标,师傅让小明和斌斌去油库中拿点液压油，加入到装载机的液压油箱中。他们跑到油库中一看，油库中存放标有L-HM32、L-Hv46型号的液压油两桶，他们不知道该取那一桶油，于是，回去问师傅，师傅告诉他们，要进行判断取那一桶油，必须先知道液压油标号中字母和数字的含义到底是什么，也就是识别液压油的标号。,任务描述,一、理论知识准备,1.,液压油的用途,液压油是液压系统的工作介质，用来传递系统中的运动和动力。,液压油除了用来作为传递运动和动力的介质之外，也能使液压元件各运动部件间得到充分的润滑，从而降低元件的磨损。,另外，液压油形成的油膜可以对液压元件配合部件间的间隙进行密封，同时油液的循环能够带走系统中散发的热量，对整个系统起到冷却的作用。,2.液压油的类型,1）液压油的分类,液压油可分为三大类型：石油型、合成型和乳化型。,石油型是以机械油为原料，精炼后按需要加入适当添加剂而成的可燃型石油基矿物油，是工程机械上普遍使用的液压油。,2）石油基液压油的表示方法,液压油的一般表示形式是：,L,-,H,M,46,46,牌号（黏度等级，以运动黏度平均值计算）,M,品种（具有抗磨性）,H,液压系统用油,L,类别（润滑剂及有关产品）,3）石油型液压油的种类,（1）L-HH液压油是一种无任何添加剂的矿物油，一般作为其他液压油的基础油。,（2）L-HL为普通液压油，它由精制深度精度较高的中性基础油，加入抗氧化剂、防锈剂和抗泡沫剂加工而成。,（3）L-HM为抗磨液压油，它是在普通型液压油的基础上添加抗磨剂形成的，具有良好的抗氧化、防锈和抗磨性能，适用于中压、高压工程机械和车辆液压系统。,（4）L-HM液压油是在普通液压油的基础上添加增黏剂形成的，适用于环境温度变化较大的中低压液压系统，该油品有较好的黏温特性。,（,5,）,L-Hv,低温液压油是在抗磨液压油,L-HM,的基础上添加增黏剂形成的，具有良好的黏温特性，具有良好的抗氧化、抗泡沫、抗磨、防锈性能，主要用于寒区或工作条件苛刻的工程机械和车辆中高压系统中，使用温度在,-30,以上。,（,6,）,L-HG,液压导轨油是在抗磨液压油的基础上添加防滑构成一类液压油，具有优良的油品性能，防锈性、抗氧化性和抗磨性和抗黏滑性均较好。,（,7,）,L-HS,低温液压油比,L-Hv,液压油的抗低温启动性能要好，主要用于严寒地区的工程机械和车辆，温度在,-30,以下。,二、任务实施,1.准备工作,（1）准备多桶带有标签的液压油。,（2）分好小组，准备好小组学习工作页。,2技术要求与注意事项,（1）正确识别所给的液压油牌号。,（2）正确解释液压油牌号的意义。,（,3,）区分不同液压油的适用特点。,（,4,）列表比较不同液压油的特点。,3.操作步骤,（1）找出下图所给的桶装液压油的类型牌号。,（2）对照书本和教学资料，解释这个标签上的类型和牌号。,（3）解释L-HM46 L-HV68的不同，比较石油型液压油的不同。,（4）列表比较L-HH、L-HM、L-HV等液压油的添加剂、等级牌号及适用条件的不同。,（5）分别分析浙江地区、黑龙江地区各适用什么类型的液压油。,不同类型牌号的液压油,三、学习扩展,使用液压油时，要维持液压油的清洁，防止液压油的污染。,在组装液压系统时，要严格清洗，维修液压元件时，要注意环境防尘。,注意监测液压油的温度，避免油液温度过高，一般液压系统的温度应该在35-50,之间。,定期清洗并更换滤油器。,建议课时,：,2,课时,1掌握黏性的定义；2掌握粘性与黏度的关系；,3掌握三种黏度的换算关系；4掌握黏温特性的定义；,5.掌握黏温特性的衡量指标；,6,.,了解压缩性、热膨胀性、闪点、燃点等物理性质的定义。,1能比较,黏,性的大小；,2.会换算三种不同的粘度；,3.理解,黏,温特性的意义；,4.会看,黏,温图；,5.能理解压缩性和热膨胀性对液压油性能的影响。,技能目标,知识目标,任务描述,小明和斌斌从上一次的学习任务中理解了液压油的类型和标号。液压油的标号是液压油稀稠程度的指标，它是用运动,黏,度来标定的。那么，到底什么是,黏,度？粘度的变化与那些因素有关呢？带着这些疑问，小明和斌斌准备探索下液压油的物理性质。,一、理论知识准备,1.什么是液压油的,黏,性？,液压分子之间存在着互相吸引的内聚力，因而液体在外力作用下流动或有流动趋势时，这种内聚力阻碍液体分子间相对运动而产生的内摩擦力，这种性质称为液体的,黏,性。,静止的液体不显示粘性，只有液体流动或有流动趋势才显示出,黏,性，,黏,性是液体的固有属性。,黏,性的大小用,黏,度来表示。,2.,黏,度,黏,度用来衡量,黏,性的大小，表征液体流动的快慢，,黏,性大的油液比较粘稠，流动缓慢；,黏,度小的油液比较稀，流动较快。,黏,度的表示方法有三种：动力,黏,度、运动,黏,度和相对,黏,度。,1）动力,黏,度,又称为绝对,黏,度，是由牛顿内摩擦定律推导出的物理量。,2,）运动,黏,度,液体的动力,黏,度,与该液体密度,的比值称为运动,黏,度。,液压油的,黏,度等级（或称为牌号等级）就是以液压油在40时运动,黏,度的平均值来表示的，例如L-HM46表示的就是这种抗磨液压油在40时运动,黏,度的平均值为68mm/s,2,(厘斯)。,3,）相对,黏,度,用,黏,度计测得的,黏,度称为相对,黏,度。,我国采用恩氏,黏,度计来测量相对,黏,度。将,200ml,被测油液装入,黏,度计内，用水浴法加热油液，使油液均匀升温到温度,t,测出油液由,黏,度计底部直径为,2.8mm,小孔流尽所需的时间,t,1,200ml,的蒸馏水在,20,时流过同一小孔所需时间为,t,2,，,t,2,通常取平均值,51s,，,t,1,与,t,2,的比值就是恩氏黏度值。,恩氏黏度与运动粘度的换算关系为：,=,（,7.31 E-6.31/E,）*,10,-6,3,黏,温特性,液压油对温度的变化非常敏感，温度升高，,黏,度降低，温度降低，,黏,度升高。这种,黏,度随着温度的变化而变化的性质称为液压油的,黏,温特性。,液,压油,黏,温特性好坏的指标可以通过,黏,度指数VI来衡量。,黏,度指数是指被测油液的,黏,性随温度变化的程度与标准液压油的,黏,性随温度变化的程度之间的相对比较值。,黏,度指数越大，,黏,温特性越好。,4.压力对,黏,度的影响,当液体所受的压力增加时，其分子间的距离将减小，内摩擦力增大，,黏,度增大，油液变稠，当压力减小时，,黏,度减小，油液变稀。,一般在中、低压系统中通常不考虑压力对,黏,度的影响。,二、任务实施,1.准备工作,（1）准备一小桶L-HM46液压油；,（2）准备一桶L-HM15号液压油和一桶L-HM46号的液压油；,（3）准备游戏用的字条；,（4）准备连线题目的字条。,2技术要求与注意事项,（1）能正确解释L-HM46号液压油的符号意义；,（2）正确理解,黏,度的大小、,黏,温特性；,（,3,）正确理解液压油的各种物理性质。,（1）解释L-HM46中的数字的意义。,（2）比较两桶不同,黏,度的液压油。,（3）判断不同的温度条件下，液压油,黏,度的变化。,（4）做游戏完成液压油各项物理性质的掌握。,（5）完成物理性质的连线。,3.操作步骤,三、学习扩展,1）密度,单位体积液体的质量称为液体的密度，以表示，密度会随着压力和温度的变化略有变化，但这种变化一般可以忽略不计，可以认为液压油的密度是不变，一般取20时的密度值，约为800-900Kg/m3。,2）压缩性与热膨胀性,压缩性是指液体受压力作用后体积减小的性质。,热膨胀性是指液体因温度升高而体积增大的性质。,3）闪点与凝点,闪点是油液加热到蒸发的油气与空气混合后，接触明火能发生闪光时油液的最低温度。,凝点是在试验条件下，冷却到失去流动性时的最高温度。凝点低的油液适合在低温下工作。,4）,化学稳定性与热稳定性,化学稳定性是指油液在空气中不易被氧化的性质。,热稳定性是指油液在高温时抵抗发生化学反应的能力。,5）腐蚀与酸值,酸值是指液压油中的酸性物质中和氢氧化钾的毫克数。酸值大的油液送一腐蚀液压元件，因此油液对酸值有一定的规定。,腐蚀是指油液对金属试片的腐蚀作用，一般要求腐蚀试验合格。,建议课时,：,2,课时,1对液压油的要求有哪些；,2选用液压油要考虑哪些因素。,1能知道什么样的液压油是好的液压油；,2能根据机器的使用说明选用合适匹配的液压油。,技能目标,知识目标,任务描述,有一台小型装载机，液压系统压力在20MPa，因使用的年限较长，需要更换液压油，请你帮助业主推荐一款经济实用的液压油。,一、理论知识准备,1.对液压油的要求,（1）液压油要有适当的,黏,度。,（2）液压油要具有良好的,黏,温特性。,（3）能够对液压系统各部件运动部分进行很好的润滑。,（4）闪点要高，凝点要低，热膨胀系数要低。,（5）稳定性要好。,（6）油液洁净，杂质少，不易气泡和乳化。,（7）抗腐蚀性、防锈性和相容性较好。,2.液压油的选用,选用正确适当的液压油，可以大大提高液压系统的使用寿命。选用液压油，需要先选择液压油的类型，再选择液压油的牌号。,1,）液压油类型的选择,所谓选择液压油的类型，就是要确定是用普通液压油还是抗磨液压油，还是用低温液压油等。,选择液压油的类型时要考虑系统的使用要求、环境温度、系统的压力、油液的使用寿命、品质和价格等因素。,2,）液压油牌号的确定,（,1,）系统压力（,2,）环境温度（,3,）工作速度的快慢,二、任务实施,1.准备工作,（1）能够显示液压油各项物理性质的多媒体课件；,（2）制作液压油各项物理性质讨论的表格；,（3）准备不同的工作条件、环境温度的液压系统的设置。,2技术要求与注意事项,（1）区分出液压油各项物理性质的正确要求；,（2）归类各项正确要求；,（3）正确选用合适的液压油；,（4）了解液压油污染的危害。,3.操作步骤,（1）分析,好的液压油应,具备什么物理性质。,（2）总结对液压油要求的“关键词”。,（3）分组比较对液压油的要求中“关键词”引导记忆成果的比较。,（4）完成选用液压油的任务。,（,5,）总结液压油选用的基本要求。,三、学习扩展,1液压油的使用与维护,液压系统中，为防止液压油的腐化变质，应注意以下几点：,（1）注意保持系统的密封和油的清洁。,（2）控制油温，油温的正常范围在30-50。,（3）油箱中的油液不能太满，要保持在一定高度。,（4）换油时要彻底清洗管路，新油要过滤后加入，且不同牌号的油不可混用。,（5）要防止油液的各种污染。,2.液压油的污染,液压油的污染物有水、空气、机械杂质颗粒等等。产生污染的原因主要是系统在使用中生成的金属粉末和橡胶碎片在高温高压下和液压油发生化学反应生成的污染物。污染还来源于系统的泄漏。,污染会导致系统产生噪声、引起气蚀、爬行和振动，会加速油液老化变质。,建议课时,：,4,课时,1掌握CBG外啮合齿轮泵字母的意义；,2理解部件名称命名的意义；,3.掌握齿轮泵三种不同的压力意义；,4.掌握泵的压力级分类。,.会按照正确规范的拆装步骤拆卸和装配 外啮合齿轮泵；,.能叫出齿轮泵每个部件的名称；,.能够根据自己的拆装经历写出拆装步骤以及注意事项。,知识目标,技能目标,国产装载机的主泵一般是CBG外啮合齿轮泵，现在有一台装载机，发现主泵漏油，压力不够，怀疑是主泵的密封圈坏了，主泵已经从整机上吊卸下来了，现在，请你打开这个泵，检查一下密封圈是否坏了。,任务描述,一、理论知识准备,1.液压泵的工作原理,液压泵是液压系统中的动力源，为系统提供压力能，它将原动机的机械能转换为液压油的压力能输出。,它能够从油箱中吸油，并将吸入的油泵出。,液压泵的工作原理如图所示。,液压泵工作原理图,容积泵要正常工作，必须满足四个条件：,（1）能形成密封容积。,（2）密封容积能够周期性大小变化。在偏心轮的转动下，柱塞上下运动，密封容积大小规律性变化，容积增大时，吸油；容积减小时，压油。,（3）要有配油装置。配油装置的作用是保证液压泵在吸油时与油箱相通，压油时与系统系统相通，但是压油口和吸油口不能同时相通。,（4）开式系统中油箱要与大气相通。,2.液压泵的分类,（1）按结构分类。,外啮合齿轮泵,内啮合齿轮泵,单作用叶片泵,双作用叶片泵,直轴式轴向柱塞泵,斜轴式轴向柱塞泵,径向柱塞泵,（2）,按照排量是否可调分类。,按照排量是否可调，将液压泵可以分为定量泵和变量泵。,定量泵是指液压泵的输出排量不可调节的，变量泵的输出排量是可以调节的。,常见的定量泵一般有齿轮泵、双作用叶片泵、定斜盘轴向柱塞泵等等。定量泵、变量泵的液压职能符号如图,液压泵的图形符号,按照泵的额定压力的高低，可以将液压泵分为低压泵、中压泵、中高压泵、高压泵和超高压泵五个压力级别。,（3,）按照泵的压力分类。,目前国产泵以低压泵、中压泵、中高压泵为主，高压泵相对较少，高压泵基本以进口为主。,液压泵的压力分级表,二、任务实施,1.准备工作,（1）布置并准备拆装工作台及拆装工具各4台套。,（2）配套CBG外啮合齿轮泵4只。,（3）准备清洗的柴油一桶、空压机一台、油盆4只、手套若干、洗手液、更换的密封件等。,（4）分好小组，准备好小组学习工作页。,2技术要求与注意事项,（1）拆卸齿轮泵之前要进行细致充分的准备工作，比如清理准备好拆装场地，清除液压泵外部油渍赃物，并封闭保护好进、出油口，以免赃物进入；同时在泵的外部结合面做出明显的可以区分的标志，但注意，做标记不能损坏泵的外部密封。,（2）按照工具选用的原则，选取适当的工具，工具按照要求放在指定位置，并放置整齐。整个拆装过程中，需要用什么工具，取什么工具，使用完毕的工具要归位放置。,(3)拆卸下的元部件进行清洗和吹干后按照先后顺序整齐码放；如果担心装配出现问题，可在内部适当做一些标记。,(4)按照与拆卸顺序相反的过程装配齿轮泵，注意观察密封圈是否有损坏现象，如果有破损要立即更换。,(5)齿轮泵装配好之后，主轴应能灵活转动，不允许有卡阻现象，否则泵是无法正常工作的。,(6)装配过程中，浮动侧板要按照原位置进行安装，不能装反。,(7)有条件的实训室可以进行台上试验，检查泵是否工作正常。,3.操作步骤,（1）观察老师的拆装示范并做记录。,（2）,分组按照老师的拆装示范进行齿轮泵的拆装。,（3）识别每个部件的名称，记录泵的铭牌标识。,（4）查询铭牌标识的意义，掌握泵的压力分级以及泵的三种压力的意义。,（5）根据拆装经历写出单联外啮合齿轮泵的拆装步骤以及注意事项。,三、学习扩展,（,1）压力,。,泵有三种压力，分别是额定压力、工作压力和最高压力。,额定压力指液压泵在正常工作条件下，按照试验标准规定连续运转的最高压力。额定压力一般标定在铭牌上。,工作压力是取决于系统所承受的外部负载的，外部负载越大，泵口的压力越高,。,最高压力，是泵在超载时，按照试验标准规定，允许短暂运行的最高压力。,1齿轮泵的主要性能参数,（2）排量与流量。,所谓泵的排量是指泵转一圈所排出的液体的体积，用字母q表示。排量取决于泵本身的结构，泵是变量泵还是定量泵，取决于排量，而不是取决于流量。,泵的流量有额定流量、理论流量以及实际流量。,额定流量qn：指液压泵在正常工作条件下，按试验标准规定（如额定压力和额定转速下）必须保证的流量。,理论流量qt：按照试验标准规定必须保证的输出流量,实际流量q：实际工作时输出的流量，由于泵内部泄漏的存在，实际流量小于理论流量。,（,3,）,容积效率。,容积效率为实际输出流量与理论输出流量的比值。,/,（）,/,/,2.齿轮泵规格型号编码,例如：以CB-B-10齿轮为例，它表示的是该齿轮泵的额定压力为2.5MPa,额定流量为10L/min,齿轮泵同一压力分级下，有多种额定流量的规格。再如CB-G表示额定压力为20MPa。,建议课时,：,4,课时,1掌握双联外啮合齿轮泵铭牌字母的意义；,2理解部件名称命名的意义。,1能自己独立判断双联外啮合齿轮泵的拆装顺序；,2会正确规范拆卸和装配双联外啮合齿轮泵；,3.能叫出各部件名称；,4.会组织并描述拆装步骤和注意事项。,技能目标,知识目标,任务描述,通过任务7的完成，已经可以独立的进行拆装单联外啮合齿轮泵了，为了检验大家,的,拆装能力，现在有一台双联外啮合齿轮泵，请你设计拆装方案，并独立完成整个拆装。,一、理论知识准备,1外啮合齿轮泵的结构,外啮合齿轮泵结构图、立体分解图,2,外啮合齿轮泵工作原理,一对啮合的齿轮将泵体分成了两个腔体，一个吸油腔，一个压油腔，吸油腔通吸油口，压油腔通压油口。,外啮合齿轮泵工作原理,当主动齿轮旋转时，在进油口，轮齿脱开，吸油腔逐渐增大，形成真空从油箱吸油，随着齿轮的旋转，通过齿轮的齿谷将油带入压油腔，在压油腔，由于轮齿进入啮合，容积逐渐减小，油液从压油口泵出。,二、任务实施,1.准备工作,（1）布置并准备拆装工作台及拆装工具各4台套。,（2）配套双联外啮合齿轮泵4只。,（3）准备清洗的柴油一桶、空压机一台、油盆4只、手套若干、洗手液、更换的密封件等。,（4）分好小组，准备好小组学习工作页。,2技术要求与注意事项,（1）拆装前清理场地，清除泵外部赃物，保护进、出油口，做标志，要保证标志的唯一性。,（2）自行选用工具，按程序办理工具领用和归还手续。,（,3,）在拆装方案的指导下拆卸双联外啮合齿轮泵，将拆卸下的元部件进行清洗和吹干后按照先后顺序整齐码放。,（,4,）更换密封件。,（,5,）装配过程中，浮动侧板要按照原位置进行安装，不能装反。,（,6,）齿轮泵装配好之后，主轴应能灵活转动，不允许有卡阻现象，否则泵时无法正常工作的。,（,7,）有条件的实训室可以进行台上试验，检查泵是否工作正常。,（1）制作双联外啮合齿轮泵的拆装方案，内含选取的拆装工具、拆装标记如何做、拆卸顺序、装配顺序、拆装注意事项、小组人员分工、时间控制等项目。,（2）按照拆装方案的要求办理工具领用手续。,（3）各个组自己独立拆卸，记录拆装中可能存在的问题。,（4）指认双联外啮合齿轮泵各部件的名称。,（5）清洗双联外啮合齿轮泵各部件并吹干，并按拆卸顺序摆放整齐。,（6）分析装配顺序，并补齐装配方案。,（7）装配双联外啮合齿轮泵。,（8）比较单联外啮合齿轮泵与双联外啮合齿轮泵的区别。,（7）撰写双联外啮合齿轮泵的拆装步骤及注意事项。,3.操作步骤,三、学习扩展,1.,双联齿轮泵定义,双联齿轮泵就是两个齿轮泵合成一个泵，其安装尺寸没有区别。但有两个出油口，一个吸油口。,2.双联泵的特点,（1）双联泵的旋向一致，共用一个吸油口，但两联泵各有自己独立的压油口。,（2）双联泵共用一根输入轴，有一个方向供应动力。,（3）双联泵的浮动轴套、浮动侧板要满足吸油口和压油口的方向一致。,1掌握齿轮泵几个不同压力的区别；,2掌握齿轮泵的排量、流量、容积效率等参数；,3会叙述齿轮泵的定义、危害及解决措施；,4.会叙述齿轮泵径向力不平衡定义、危害及解决措施；,5.会叙述齿轮泵的泄漏途径以及浮动侧板的作用。,1,.,会演示齿轮泵的工作原理；,2,.,会演示困油现象；,3.能指出齿轮泵的泄漏途径；,4.能够识别吸油口、压油口、吸油腔、压油腔；,5.能知道齿轮泵各部件的作用。,技能目标,知识目标,齿轮泵因为结构简单、自吸性好，对油液的污染不敏感而得到广泛的应用,。,影响外啮合齿轮泵寿命的三大问题是困油现象、泄漏及径向不平衡力，能够演示或者描述这些现象、掌握其危害及解决措施，对于分析齿轮泵的结构、维修调试齿轮泵有非常重要的意义。,任务描述,建议课时,：,4,课时,一、理论知识准备,1.困油现象,1）定义,齿轮泵靠一对轮齿的啮合将泵体分为吸油腔和压油腔，为了使泵能够连续供油，吸油腔和压油腔必须隔开，齿轮啮合的重合系数必须大于1，也即，前一对齿轮还没有脱开啮合，后一对齿轮已经进入了啮合，这样在两对啮合的齿轮间形成了一个封闭的容积，这个封闭容积就称为困油容积。困油容积随着齿轮的转动，先减小再逐渐增大，这种现象称为困油现象。,齿轮泵困油现象,2）危害及原因,困油现象将引起发热、噪声、振动和气蚀。,3）解决措施,齿轮泵在结构上解决困油的措施主要有：在齿轮泵与齿轮端面接触的前后端盖或者浮动侧板、浮动轴套的端面上开卸荷槽或者卸荷盲孔，使得困油容积减小时，通过卸荷槽与压油腔相通；困油容积增大时，通过卸荷槽与吸油腔相通。,卸荷槽的开设并不是完全对称的，一般靠近压油口的槽要深一点，也就是说距离轴心线要近一些。实践证明，这样能取得更好的卸荷效果。,齿轮泵困油卸荷槽,2.径向力不平衡,1）定义,在齿轮泵中，作用在不同齿顶处的压力是不相等的，在靠近吸油腔侧，齿顶承受的压力比较小，在压油腔处，齿顶承受的压力比较大。,从吸油腔侧到压油腔侧，齿顶承受的压力逐渐升高，到达压油口处达到最大。这些力的综合作用，使得齿轮和齿轮轴收到一个不平衡的作用力，就称为径向力不平衡。,齿轮泵径向力不平衡图,2）危害,径向力不平衡会使得齿轮和轴承受到径向不平衡力，这样齿轮轴会弯曲，转至吸油侧的齿顶会与泵体碰擦，产生磨损和发热。严重的情况会导致泵轴弯曲，损坏轴承。,3）解决措施,为了减小不平衡力的影响，通常采取的措施有：,（1）缩小压油口。,（2）控制径向间隙。,（3）卸荷径向力。,也有一些齿轮泵采用滚动轴承来达到降低不平衡力危害的效果。,3.泄漏,液压系统内部会产生泄漏，一切泄漏都是从高压区向低压区泄漏的。在齿轮泵中，可能的泄漏途径有三条：一是齿轮两端面和盖板间的端面间隙（也称为轴向间隙）；二是齿顶与泵体的径向间隙（也称为齿顶间隙）；三是啮合齿缝间的间隙。,在这条泄漏途径中，端面间隙的泄漏量最大，占到齿轮泵总泄漏量的75%-80%，啮合齿缝的泄漏量最小，大约占总泄漏量的5%左右，因此，基本可以忽略不计。补偿好端面间隙可以大大提高其工作压力。,补偿端面间隙的方式有在齿轮两端面加装浮动侧板或者浮动轴套。使得浮动侧板或者浮动轴套在压力油的作用下紧贴齿轮端面，压力越高，贴得越紧。,二、任务实施,1.准备工作,（1）准备已经打开前端盖的单联齿轮泵（有浮动侧板）、双联齿轮泵（有浮动轴套）。,（2）准备困油现象、径向力不平衡的动画视频。,（3）准备学习任务工作页。,2技术要求与注意事项,（1）在齿轮泵实物上转动泵轴判断吸压油口，演示工作原理。,（2）在齿轮泵实物上转动泵轴演示困油现象。,（,3,）在齿轮泵实物上指出不同类型齿轮泵解决困油现象的结构措施。,（4）分析不同齿轮泵解决径向不平衡力的措施。,（5）分析不同齿轮泵解决解决泄漏的结构特点。,3.操作步骤,（1）转动泵轴，判断吸、压油口，描述工作原理。,（2）分组讨论浮动侧板或浮动轴套上卸荷盲孔和卸荷槽的作用。,（3）实物泵体上演示困油现象，并分析其危害。,（4）分析泵的高压区和低压区，掌握径向力不平衡定义。,（,5,）分析径向力不平衡的危害和解决措施。,（,6,）分析浮动侧板和浮动轴套的作用。,（,7,）在泵体上指出泵的泄漏途径。,三、学习扩展,（,1,）渐开线内啮合齿轮泵,渐开线式内啮合齿轮泵结构图,摆线式内啮合齿轮泵结构图,（,2,）摆线式内啮合齿轮
