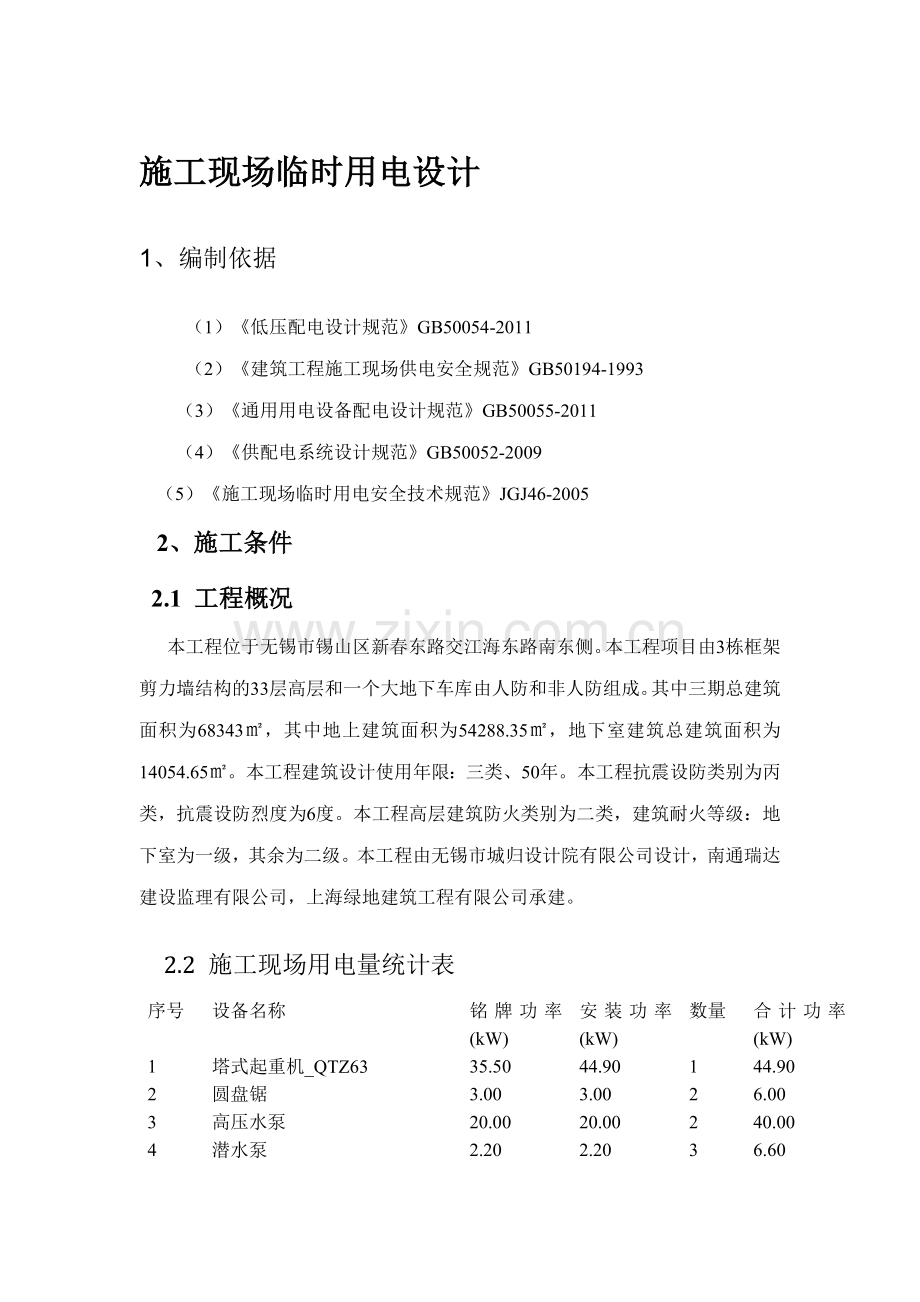

施工现场临时用电设计
1、 编制依据
（1）《低压配电设计规范》GB50054-2011
（2）《建筑工程施工现场供电安全规范》GB50194-1993
（3）《通用用电设备配电设计规范》GB50055-2011
（4）《供配电系统设计规范》GB50052-2009
（5）《施工现场临时用电安全技术规范》JGJ46-2005
2、施工条件
2.1 工程概况
本工程位于无锡市锡山区新春东路交江海东路南东侧。本工程项目由3栋框架剪力墙结构的33层高层和一个大地下车库由人防和非人防组成。其中三期总建筑面积为68343㎡，其中地上建筑面积为54288.35㎡，地下室建筑总建筑面积为14054.65㎡。本工程建筑设计使用年限：三类、50年。本工程抗震设防类别为丙类，抗震设防烈度为6度。本工程高层建筑防火类别为二类，建筑耐火等级：地下室为一级，其余为二级。本工程由无锡市城归设计院有限公司设计，南通瑞达建设监理有限公司，上海绿地建筑工程有限公司承建。
2.2 施工现场用电量统计表
序号
设备名称
铭牌功率(kW)
安装功率(kW)
数量
合计功率(kW)
1
塔式起重机_QTZ63
35.50
44.90
1
44.90
2
圆盘锯
3.00
3.00
2
6.00
3
高压水泵
20.00
20.00
2
40.00
4
潜水泵
2.20
2.20
3
6.60
5
插入式振动器ZX70
1.50
1.50
1
1.50
6
平板振动器
4.32
4.32
1
4.32
7
双笼电梯200*200
20.00
20.00
4
80.00
8
楼面照明
3.00
3.00
3
9.00
9
钢筋切断机
4.00
4.00
2
8.00
10
钢筋弯曲机WJ-40
2.20
2.20
2
4.40
11
钢筋调直切断机_TQ4-14
4.00
4.00
2
8.00
12
交流电焊机
5kVA
5
2
10
13
自落式混凝土搅拌机_JD150
5.50
5.50
3
16.50
14
塔式起重机_QTZ63
35.40
44.78
1
44.78
15
插入式振动器_ZX70
1.10
1.10
1
1.10
16
平板振动器
2.00
2.00
2
4.00
17
办公照明
15.00
15.00
1
15.00
18
塔式起重机_QTZ80
46.00
58.19
1
58.19

19
高压泵
20.00
20.00
1
20.00
20
插入式振动器ZX70
2.20
2.20
1
2.20
21
生活区用电
25.00
25.00
1
25.00
22
合计

400.53

3、设计内容和步骤
3.1、现场勘探及初步设计
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3) 根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
3.2 确定用电负荷
(1)塔式起重机_QTZ63组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
将Jc = 40%统一换算到Jc = 25%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/0.25)1/2×35.50 = 44.90kW
Pjs = Kx×Pe = 0.30× 44.90 = 13.47kW
Qjs = Pjs×tgφ = 13.47× 1.02 = 13.74kVar

(2)圆盘锯组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 6.00 = 4.20kW
Qjs = Pjs×tgφ = 4.20× 1.02 = 4.28kVar

(3)高压水泵组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 20.00 = 14.00kW
Qjs = Pjs×tgφ = 14.00× 1.02 = 14.28kVar

(4)潜水泵组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 2.20 = 1.54kW
Qjs = Pjs×tgφ = 1.54× 1.02 = 1.57kVar

(5)插入式振动器ZX70组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 1.50 = 1.05kW
Qjs = Pjs×tgφ = 1.05× 1.08 = 1.13kVar

(6)平板振动器组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 4.32 = 3.02kW
Qjs = Pjs×tgφ = 3.02× 1.08 = 3.26kVar

(7)双笼电梯200*200组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.30× 20.00 = 6.00kW
Qjs = Pjs×tgφ = 6.00× 1.02 = 6.12kVar

(8)楼面照明组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 3.00 = 2.10kW
Qjs = Pjs×tgφ = 2.10× 1.02 = 2.14kVar

(9)钢筋切断机组
Kx = 0.70，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 0.70× 8.00 = 5.60kW
Qjs = Pjs×tgφ = 5.60× 2.29 = 12.83kVar

(10)钢筋弯曲机WJ-40组
Kx = 0.70，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 0.70× 4.40 = 3.08kW
Qjs = Pjs×tgφ = 3.08× 2.29 = 7.06kVar

(11)钢筋调直切断机_TQ4-14组
Kx = 0.70，Cosφ = 0.40，tgφ = 2.29
Pjs = Kx×Pe = 0.70× 8.00 = 5.60kW
Qjs = Pjs×tgφ = 5.60× 2.29 = 12.83kVar

(12)交流电焊机 组
Kx = 0.45，Cosφ = 0.45，tgφ = 1.98
将Jc = 40%统一换算到Jc = 100%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 2×(4/1.00)1/2×0.82 = 10.4kW
Pjs = Kx×Pe = 0.45× 10.4= 4.7kW
Qjs = Pjs×tgφ = 4.7× 1.98 = 9.3kVar

(13)自落式混凝土搅拌机_JD150组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 16.50 = 11.55kW
Qjs = Pjs×tgφ = 11.55× 1.08 = 12.45kVar

(14)塔式起重机_QTZ63组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
将Jc = 40%统一换算到Jc = 25%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/0.25)1/2×35.40 = 44.78kW
Pjs = Kx×Pe = 0.30× 44.78 = 13.43kW
Qjs = Pjs×tgφ = 13.43× 1.02 = 13.70kVar

(15)高压水泵组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 20.00 = 14.00kW
Qjs = Pjs×tgφ = 14.00× 1.02 = 14.28kVar

(16)潜水泵组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 2.20 = 1.54kW
Qjs = Pjs×tgφ = 1.54× 1.02 = 1.57kVar

(17)插入式振动器_ZX70组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 1.10 = 0.77kW
Qjs = Pjs×tgφ = 0.77× 1.08 = 0.83kVar

(18)平板振动器组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 2.00 = 1.40kW
Qjs = Pjs×tgφ = 1.40× 1.08 = 1.51kVar

(19)双笼电梯组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.30× 40.00 = 12.00kW
Qjs = Pjs×tgφ = 12.00× 1.02 = 12.24kVar

(20)楼面照明组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 3.00 = 2.10kW
Qjs = Pjs×tgφ = 2.10× 1.02 = 2.14kVar

(21)办公照明组
Kx = 1.00，Cosφ = 1.00，tgφ = 0
Pjs = Kx×Pe = 1.00× 15.00 = 15.00kW
Qjs = Pjs×tgφ = 15.00× 0 = 0.00kVar

(22)塔式起重机_QTZ80组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
将Jc = 40%统一换算到Jc = 25%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.40/0.25)1/2×46.00 = 58.19kW
Pjs = Kx×Pe = 0.30× 58.19 = 17.46kW
Qjs = Pjs×tgφ = 17.46× 1.02 = 17.81kVar

(23)双笼电梯SC200*200组
Kx = 0.30，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.30× 20.00 = 6.00kW
Qjs = Pjs×tgφ = 6.00× 1.02 = 6.12kVar

(24)潜水泵组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 2.20 = 1.54kW
Qjs = Pjs×tgφ = 1.54× 1.02 = 1.57kVar

(25)高压泵组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 20.00 = 14.00kW
Qjs = Pjs×tgφ = 14.00× 1.02 = 14.28kVar

(26)平板振动器组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 2.00 = 1.40kW
Qjs = Pjs×tgφ = 1.40× 1.08 = 1.51kVar

(27)插入式振动器ZX70组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 2.20 = 1.54kW
Qjs = Pjs×tgφ = 1.54× 1.08 = 1.66kVar

(28)楼面照明组
Kx = 0.70，Cosφ = 0.70，tgφ = 1.02
Pjs = Kx×Pe = 0.70× 3.00 = 2.10kW
Qjs = Pjs×tgφ = 2.10× 1.02 = 2.14kVar

(29)生活区用电组
Kx = 0.70，Cosφ = 0.68，tgφ = 1.08
Pjs = Kx×Pe = 0.70× 25.00 = 17.50kW
Qjs = Pjs×tgφ = 17.50× 1.08 = 18.87kVar

(30)总的计算负荷计算，干线同期系数取 Kx = 0.90
总的有功功率
Pjs=1.1×Kx×ΣPjs= 1.1×0.90×(13.47+4.20+14.00+1.54+1.05+3.02+6.00+2.10+5.60+3.08+5.60+0.47+11.55+13.43+14.00+1.54+0.77+1.40+12.00+2.10+15.00+17.46+6.00+1.54+14.00+1.40+1.54+2.10+17.50) = 191.53kW
总的无功功率
Qjs=1.1×Kx×ΣQjs= 1.1×0.90×(13.74+4.28+14.28+1.57+1.13+3.26+6.12+2.14+12.83+7.06+12.83+0.93+12.45+13.70+14.28+1.57+0.83+1.51+12.24+2.14+0.00+17.81+6.12+1.57+14.28+1.51+1.66+2.14+18.87) = 200.86kVar
总的视在功率
Sjs = (Pjs2+Qjs2)1/2 = (191.532+200.862)1/2 = 277.54kVA
总的计算电流计算
Ijs = Sjs/(1.732×Ue) = 277.54/(1.732×0.38) = 421.68A
3.3、选择总箱的进线截面及进线开关
(1)选择导线截面：
1) 按安全载流量：
上面已经计算出总计算电流Ijs = 421.68A
2) 按允许电压降：
S = 1.1×Kx×Σ(PL)/C△U = 1.1 ×0.90×11104.74/(77.00×5.00) = 28.56mm2
3) 根据前面两条：
电缆线空气明敷，铜芯聚氯乙烯(铠装)绝缘电缆线YJV3×185+2×95，其安全载流量为424A，截面面积185mm2，能够满足使用要求。
(2)选择总进线开关：DZ10-600/3，其脱扣器整定电流值为Ir = 480A。
(3)选择总箱中漏电保护器：ZBM1-630/500。

3.4 导线分路说明
施工生产临时供电：在配电间分成独立的4路支路。
第一路到78#楼分箱，供78#楼塔吊、搅拌区用电、木工机械、钢筋加工机械、电梯。
第二路到79#楼分箱，供79#楼塔吊，电梯、办公用电。
第三路到80#楼分箱，供80#的塔吊、电梯。
第四路到生活区分箱。
3.5导线电流计算
3.5 .1 78#楼干线路上导线截面及分配箱、开关箱内电气设备选择(分1~分4)
(1)塔式起重机_QTZ63开关箱至塔式起重机_QTZ63导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×44.9/(1.732×0.38×0.70) = 97.46A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×106.50/(77.00×5.00) = 0.28mm2
选择BV-3×16+2×6，空气明敷时其安全载流量为105A。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。
漏电保护器为DZ10L-100/3。

(2)圆盘锯开关箱至圆盘锯导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×3.00/(1.732×0.38×0.70) = 6.51A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×9.00/(77.00×5.00) = 0.02mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(3)高压水泵开关箱至高压水泵导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×20.00/(1.732×0.38×0.70) = 43.41A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×60.00/(77.00×5.00) = 0.16mm2
选择BV-5×6，空气明敷时其安全载流量为55A。
iii)选择电气设备
选择开关箱内开关为DZ15-63/3，其脱扣器整定电流值为Ir = 49A。
漏电保护器为ZBM1-100/50。

(4)潜水泵开关箱至潜水泵导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×2.20/(1.732×0.38×0.70) = 4.78A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×6.60/(77.00×5.00) = 0.02mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(5)插入式振动器ZX70开关箱至插入式振动器ZX70导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.68
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×1.50/(1.732×0.38×0.68) = 3.35A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×4.50/(77.00×5.00) = 0.01mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(6)平板振动器开关箱至平板振动器导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.68
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×4.32/(1.732×0.38×0.68) = 9.65A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×12.96/(77.00×5.00) = 0.03mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(7)双笼电梯200*200开关箱至双笼电梯200*200导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×20.00/(1.732×0.38×0.70) = 43.41A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×60.00/(77.00×5.00) = 0.16mm2
选择BV-5×6，空气明敷时其安全载流量为55A。
iii)选择电气设备
选择开关箱内开关为DZ15-63/3，其脱扣器整定电流值为Ir = 49A。
漏电保护器为ZBM1-100/50。

(8)楼面照明开关箱至楼面照明导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×3.00/(1.732×0.38×0.70) = 6.51A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×9.00/(77.00×5.00) = 0.02mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(9)钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×4.00/(1.732×0.38×0.40) = 15.19A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×12.00/(77.00×5.00) = 0.03mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir = 32A。
漏电保护器为ZBM1-100/16。

(10)钢筋弯曲机WJ-40开关箱至钢筋弯曲机WJ-40导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×2.20/(1.732×0.38×0.40) = 8.36A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×6.60/(77.00×5.00) = 0.02mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(11)钢筋调直切断机_TQ4-14开关箱至钢筋调直切断机_TQ4-14导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.40
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×4.00/(1.732×0.38×0.40) = 15.19A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×12.00/(77.00×5.00) = 0.03mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir = 32A。
漏电保护器为ZBM1-100/16。

(12)交流电焊机 开关箱至交流电焊机 导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.45
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×0.52/(1.732×0.38×0.45) = 1.76A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×2.46/(77.00×5.00) = 0.01mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(13)自落式混凝土搅拌机_JD150开关箱至自落式混凝土搅拌机_JD150导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.68
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×5.50/(1.732×0.38×0.68) = 12.29A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×16.50/(77.00×5.00) = 0.04mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-100/16。

(14)分1至第1组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 97.46A
ii)选择导线
选择YJV3×25+2×16，空气明敷时其安全载流量为116A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。

(15)分2至第1组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 69.53A
ii)选择导线
选择YJV3×16+2×10，空气明敷时其安全载流量为87A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-100/3，其脱扣器整定电流值为Ir = 80A。

(16)分3至第1组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 56.73A
ii)选择导线
选择YJV3×10+2×6，空气明敷时其安全载流量为65A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ10-100/3，其脱扣器整定电流值为Ir = 80A。

(17) 分4至第1组电机的开关箱的导线截面及分配箱内开关的选择
i)Ijs = 25.81A
ii)选择导线
选择YJV3×4+2×2.5，空气明敷时其安全载流量为38A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱内开关为DZ15-40/3，其脱扣器整定电流值为Ir = 32A。

(18)分1进线及进线开关的选择
i)计算电流
Kx = 0.70，Cosφ = 0.60
Ijs =1.1× Kx×ΣPe/(1.732×Ue×Cosφ) = 1.1×0.70×(44.90×1)/(1.732×0.38×0.60) = 87.56A
由于计算电流小于该分配箱下支线电流，所以取最大支线电流值：97.46A
ii)选择导线
按允许电压降：
S =1.1× Kx×Σ(PL)/C△U = 1.1×0.70×134.71/(77.00×5.00) = 0.27mm2
选择YJV3×16+2×10，空气明敷时其安全载流量为87A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。

(19) 分2进线及进线开关的选择
i)计算电流
Kx = 0.70，Cosφ = 0.60
Ijs =1.1× Kx×ΣPe/(1.732×Ue×Cosφ) = 1.1×0.70×(3.00×2+20.00×1+2.20×1+1.50×1+4.32×1+20.00×1+3.00×1)/(1.732×0.38×0.60) = 111.18A
ii)选择导线
按允许电压降：
S =1.1× Kx×Σ(PL)/C△U = 1.1×0.70×162.06/(77.00×5.00) = 0.32mm2
选择YJV3×25+2×16，空气明敷时其安全载流量为116A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。

(20) 分3进线及进线开关的选择
i)计算电流
Kx = 0.70，Cosφ = 0.60
Ijs =1.1× Kx×ΣPe/(1.732×Ue×Cosφ) = 1.1×0.70×(4.00×2+2.20×2+4.00×2+0.52×2)/(1.732×0.38×0.60) = 41.80A
由于计算电流小于该分配箱下支线电流，所以取最大支线电流值：56.73A
ii)选择导线
按允许电压降：
S =1.1× Kx×Σ(PL)/C△U = 1.1×0.70×32.15/(77.00×5.00) = 0.06mm2
选择YJV3×6+2×4，空气明敷时其安全载流量为48A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱进线开关为DZ10-100/3，其脱扣器整定电流值为Ir = 80A。

(21) 分4进线及进线开关的选择
i)计算电流
Kx = 0.70，Cosφ = 0.60
Ijs =1.1× Kx×ΣPe/(1.732×Ue×Cosφ) = 1.1×0.70×(5.50×3)/(1.732×0.38×0.60) = 32.17A
ii)选择导线
按允许电压降：
S =1.1× Kx×Σ(PL)/C△U = 1.1×0.70×16.50/(77.00×5.00) = 0.03mm2
选择YJV3×4+2×2.5，空气明敷时其安全载流量为38A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择分配箱进线开关为DZ5-50/3，其脱扣器整定电流值为Ir = 40A。

(22) 78#楼干导线截面及出线开关的选择
i)选择导线截面
按导线安全载流量：
Kx = 0.60，Cosφ = 0.60
Ijs =1.1× Kx×ΣPe/(1.732×Ue×Cosφ) = 1.1×0.60×139.86/(1.732×0.38×0.60) = 233.75A
按允许电压降：
S =1.1× Kx×Σ(PL)/C△U = 1.1×0.60×2797.21/(77.00×5.00) = 4.80mm2
选择YJV3×95+2×50，空气明敷时其安全载流量为272A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。
ii)选择出线开关
78#楼干出线开关选择DZ10-600/3，其脱扣器整定电流值为Ir = 480A。
3.5.2 79#楼干线路上导线截面及分配箱、开关箱内电气设备选择（分5~分7）
(1)塔式起重机_QTZ63开关箱至塔式起重机_QTZ63导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×44.78/(1.732×0.38×0.70) = 97.20A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×106.20/(77.00×5.00) = 0.28mm2
选择BV-3×16+2×6，空气明敷时其安全载流量为105A。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir = 200A。
漏电保护器为DZ10L-100/3。

(2) 高压水泵开关箱至高压水泵导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×20.00/(1.732×0.38×0.70) = 43.41A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×60.00/(77.00×5.00) = 0.16mm2
选择BV-5×6，空气明敷时其安全载流量为55A。
iii)选择电气设备
选择开关箱内开关为DZ15-63/3，其脱扣器整定电流值为Ir = 49A。
漏电保护器为ZBM1-100/50。

(3) 潜水泵开关箱至潜水泵导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×2.20/(1.732×0.38×0.70) = 4.78A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×6.60/(77.00×5.00) = 0.02mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(4) 插入式振动器_ZX70开关箱至插入式振动器_ZX70导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.68
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×1.10/(1.732×0.38×0.68) = 2.46A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×3.30/(77.00×5.00) = 0.01mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(5) 平板振动器开关箱至平板振动器导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.68
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×2.00/(1.732×0.38×0.68) = 4.47A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×6.00/(77.00×5.00) = 0.02mm2
选择BV-3×1+2×6，空气明敷时其安全载流量为19A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。
漏电保护器为ZBM1-63/10。

(6) 双笼电梯开关箱至双笼电梯导线截面及开关箱内电气设备选择
i)计算电流
Kx 取 1.0，Cosφ = 0.70
Ijs = Kx×Pe/(1.732×Ue×Cosφ) = 1.0×20.00/(1.732×0.38×0.70) = 43.41A
ii)选择导线
按允许电压降：
S = Kx×Σ(PL)/C△U = 1.0×60.00/(77.00×5.00) = 0.16mm2
选择BV-5×6，空气明敷时其安全载流量为55A。
i
