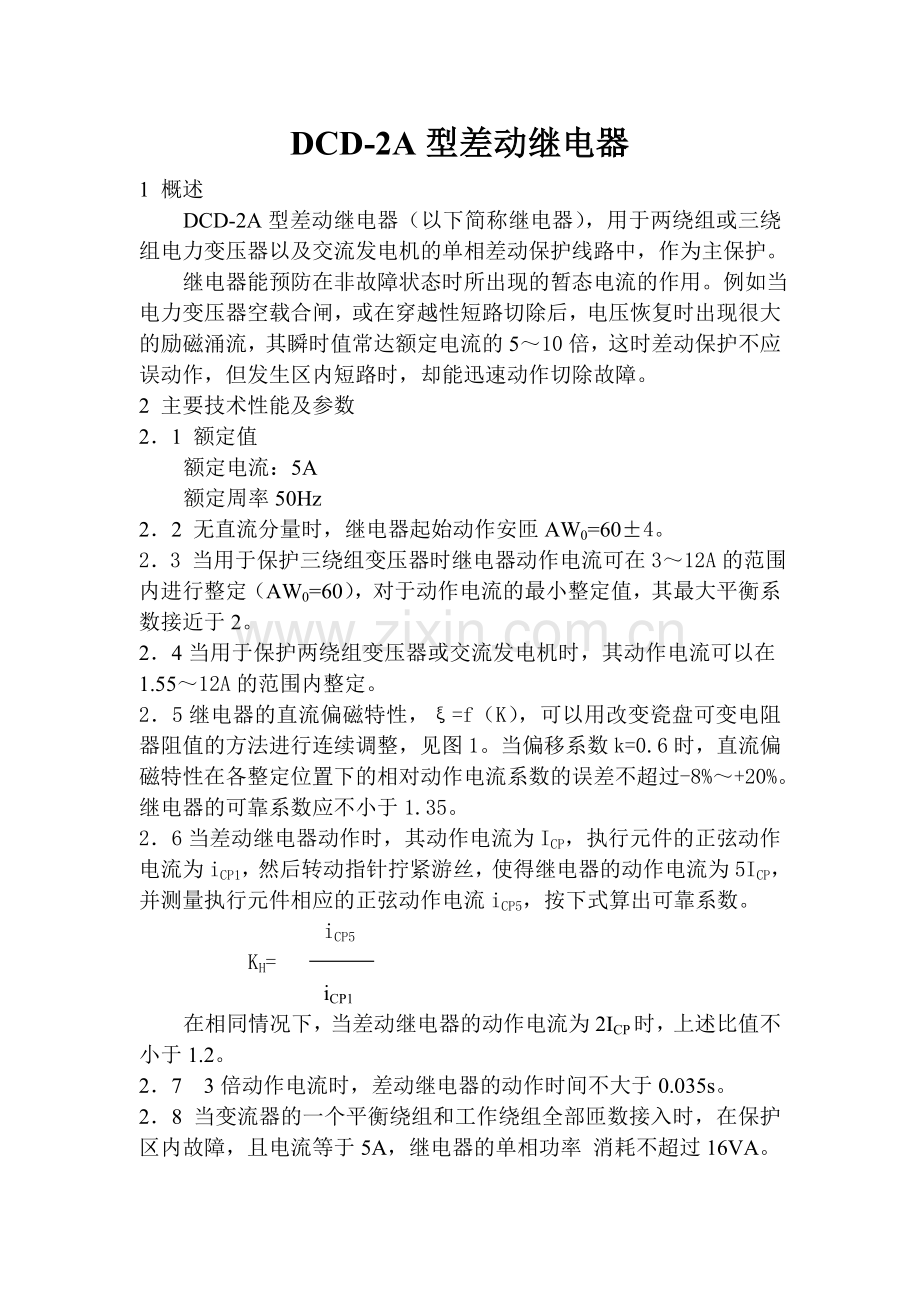

DCD-2A型差动继电器
1 概述
DCD-2A型差动继电器（以下简称继电器），用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中，作为主保护。
继电器能预防在非故障状态时所出现的暂态电流的作用。例如当电力变压器空载合闸，或在穿越性短路切除后，电压恢复时出现很大的励磁涌流，其瞬时值常达额定电流的5～10倍，这时差动保护不应误动作，但发生区内短路时，却能迅速动作切除故障。
2 主要技术性能及参数
2．1 额定值
额定电流：5A
额定周率50Hz
2．2 无直流分量时，继电器起始动作安匝AW0=60±4。
2．3 当用于保护三绕组变压器时继电器动作电流可在3～12A的范围内进行整定（AW0=60），对于动作电流的最小整定值，其最大平衡系数接近于2。
2．4当用于保护两绕组变压器或交流发电机时，其动作电流可以在1.55～12A的范围内整定。
2．5继电器的直流偏磁特性，ξ=f（K），可以用改变瓷盘可变电阻器阻值的方法进行连续调整，见图1。当偏移系数k=0.6时，直流偏磁特性在各整定位置下的相对动作电流系数的误差不超过-8%～+20%。继电器的可靠系数应不小于1.35。
2．6当差动继电器动作时，其动作电流为ICP，执行元件的正弦动作电流为iCP1，然后转动指针拧紧游丝，使得继电器的动作电流为5ICP，并测量执行元件相应的正弦动作电流iCP5，按下式算出可靠系数。
iCP5
KH=
iCP1
在相同情况下，当差动继电器的动作电流为2ICP时，上述比值不小于1.2。
2．7 3倍动作电流时，差动继电器的动作时间不大于0.035s。
2．8 当变流器的一个平衡绕组和工作绕组全部匝数接入时，在保护区内故障，且电流等于5A，继电器的单相功率 消耗不超过16VA。
2．9 在正常情况下，电流互感器的变比误差被全部补偿（变流器工作回路的磁化力相平衡，导磁体里磁通为零）。工作绕组和平衡绕组能长期通过10A的电流。
它是在一个平衡绕组和工作绕组的全部匝数接入时，通直流电流进行试验的。
2．10 工作绕组或每一个平衡绕组的直流电阻不应大于0.05Ω.
2．11 触点性能
继电器触点应能断开电压不超过250V及直流不超过2A，容量为50W的有感负荷（时间常数为5±0.75ms）的直流回路，触点在此规定负荷的条件下，继电器应可靠动作1000次。
2．12 机械寿命
继电器的机械寿命为104次。
2．13 继电器各导电电路连在一起对地（或绝缘外壳的外露非导电金属部分）以及在电气上无联系的各导电电路之间应能承受2000V（有效值）50Hz交流试验电压，历时1min试验而无绝缘击穿或闪络现象。
2．14 继电器能耐受幅值5kV的冲击电压，此后无绝缘损坏现象。
2．15 继电器的重量约6kg
2．16 继电器的绕组数据见表1
2．17 继电器结构代号为A33K，其原理接线图见图2
表1
绕组
绕组数据
铁芯截面积
备 注
工作
WP=20匝 1.56～SBEC双纱包铜线
S=1.25cm2(边柱)
各绕组抽头见图2
平衡Ⅰ、Ⅱ
WY1= WY2=19匝1.56～SBEC双纱包铜线
二次
W2=48匝 1.0～SBEC双纱包铜线
执行
元件
2W=2×380匝 QQ-0.51漆包铜线
S=2.64cm2
两只线圈并联
3 使用与维护
3．1 工作绕组和平衡绕组的整定
打开壳罩，即可进行工作绕组和平衡绕组的整定。工作绕组、平衡绕组Ⅰ、Ⅱ均有抽头可以满足多种整定值的要求。继电器整定板下方的数字即表示相应的绕组匝数。每个绕组分成两段整定，这种设计可以用较少的抽头，获得较多的匝数组合，从而使整定范围广泛而又不失精细，继电器每块整定板上有两个整定螺钉，每个整定螺钉可在各自的一段范围内整定，两个螺钉整定位置下所标示的数字之和即为绕组的整定匝数。
需注意的是，当同一整定板上的两个整定螺钉没整定在各自的范围内或者不接入时绕组是断开的。
3．2 助磁特性曲线的整定
助磁特性曲线整定时，需抽出继电器机芯，转动旋钮，即可进行助磁特性曲线的整定。
3．2．1 按规定曲线整定
继电器规定有A、B、C、D四条曲线。该四条曲线在继电器出厂前已按技术要求精心调试，故只需将旋钮上的箭头对准所需整定点即可。
3．2．2 特殊要求整定
如需整定曲线在A、D曲线之间范围内，但不在A、B、C、D四条曲线上时，可按下述方法进行整定：
a 由所需ξ=f（K）曲线确定曲线在K=0.6时的ξ值；
b 确定试验时所需加入的直流电流值。
端子①、⑨间加入交流电流，工作绕组整定在20匝，平衡绕组整定在19匝，然后测出起始动作正弦电流值ICP0。由K=0.6及K=
计算出直流电流值I=KICP0=0.6ICP0。
c 确定磁盘可变电阻器的位置
由ξ= 计算出具有直流分量时交流动作电流ICP=ξ·ICP0（ξ值由第a条确定；ICP0由第b条测出）。工作绕组、平衡绕组分别整定在20匝及19匝，端子①、⑨间同时加入前面计算出的直流电流值I及交流动作电流ICP，调整可变电阻器，使继电器的动作电流为ICP。
d 如需精确确定，可使可变电阻器旋钮的指示位于前面整定的位置暂时不变，然后重复第b以后的各整定步骤，直至可变电阻器的整定位置不再变动为止。（因可变电阻器的阻值的变化，可使起始动作安匝在一个不大的范围内发生变化）。
3．3 继电器的典型接线图见图3。当继电器用于保护三绕电力变压器时，应用两个平衡绕组，并将它们分别接在环流回路的两上臂上，这样就能平衡三个环流回路里不平衡电流的效应，当用于保护两绕组电力变压器时，只需应用一个平衡绕组。在不平衡电流较大的情况下，平衡绕组接入环流回路，当不平衡电流较小，或用于保护交流发电机时，平衡绕组可以接入工作回路，以扩大整定值的范围，平衡绕组的作用可以用两个电流互感器二次电流的比值所决定的平衡系数来表示，实际的平衡系数应用绕组接入的匝数计算，按图3的线路设I1、I2分别表示两个电流互感器的二次电流，且I1大于I2，平衡绕组通常安在电流较小的环流臂上。当工作回路的合成磁化力为零时，不平衡电流的效应便被全部消除，因而得出下列方程式：
（I1— I2）WP — I2WY=0 或I1 WP= I2（WP+ WY）
平衡系数KY为：
I1 WP+ WY
KY= =
I2 WP
3．4 继电器的起始动作安匝可借电位器W在不大的范围内调整。调整时应先松开紧固螺帽，然后用一字型螺刀调节电位器旋柄即可。
3．5 在继电器的工作过程中，应注意不能改变铭牌上指针的位置。
