平面布置图、进度计划、基础工程网络计划).docx

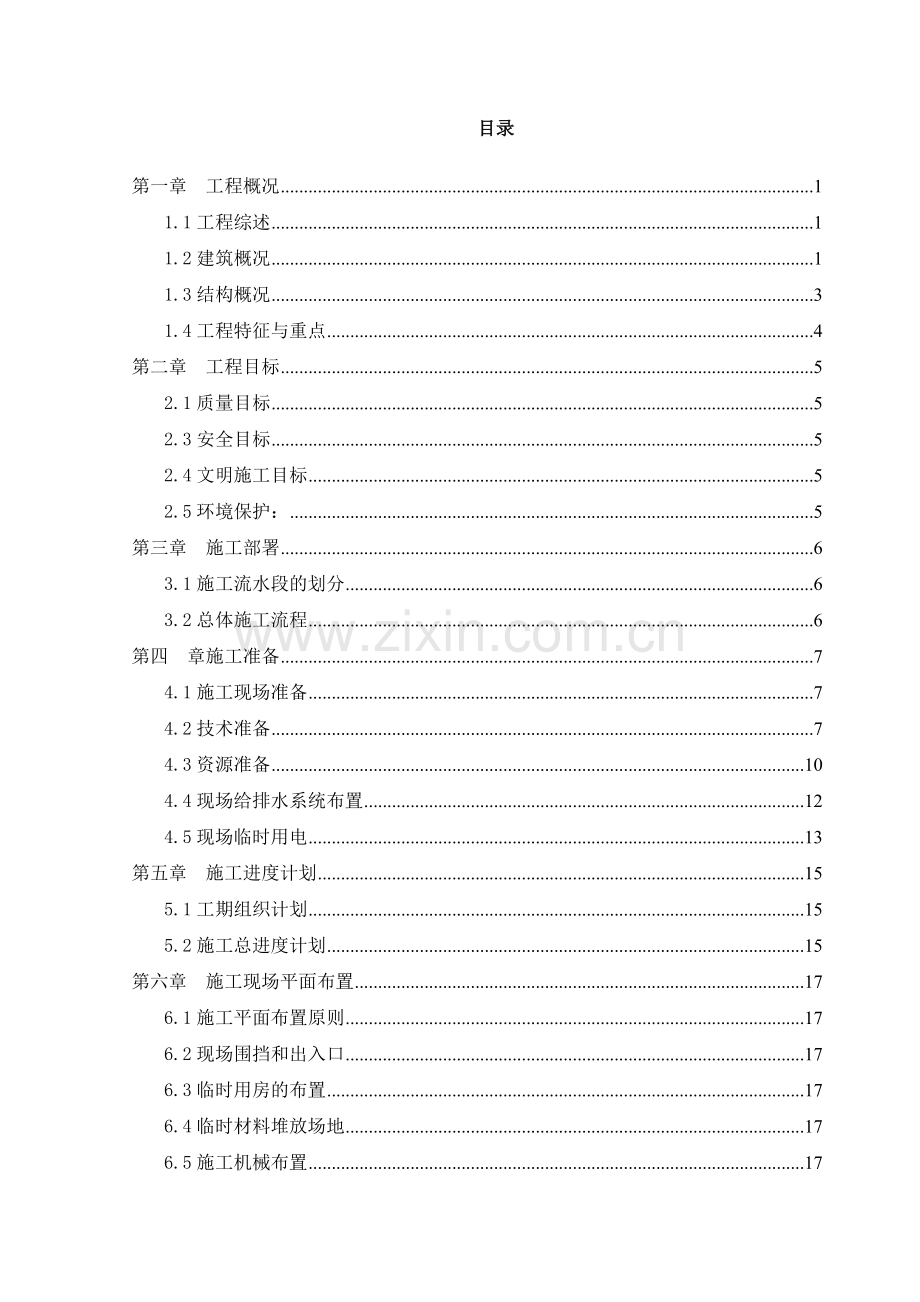

目录
第一章 工程概况 1
1.1工程综述 1
1.2建筑概况 1
1.3结构概况 3
1.4工程特征与重点 4
第二章 工程目标 5
2.1质量目标 5
2.3安全目标 5
2.4文明施工目标 5
2.5环境保护： 5
第三章 施工部署 6
3.1施工流水段的划分 6
3.2总体施工流程 6
第四 章施工准备 7
4.1施工现场准备 7
4.2技术准备 7
4.3资源准备 10
4.4现场给排水系统布置 12
4.5现场临时用电 13
第五章 施工进度计划 15
5.1工期组织计划 15
5.2施工总进度计划 15
第六章 施工现场平面布置 17
6.1施工平面布置原则 17
6.2现场围挡和出入口 17
6.3临时用房的布置 17
6.4临时材料堆放场地 17
6.5施工机械布置 17
6.6施工平面布置图 18
第七章 主要工程项目施工方法 19
7.1施工测量 19
7.2土方工程 20
7.3钢筋工程 23
7.4模板工程 30
7.5混凝土工程 40
7.6防水工程 44
7.7砌体工程 45
7.8回填土工程 47
7.9门窗工程 47
7.10楼地面工程 48
7.11室内墙面工程 49
7.12.外墙干挂石材 51
7.13机电、设备工程 51
7.14脚手架工程 57
第八章 施工现场各项管理措施 60
8.1质量保证措施 60
8.2成品保护措施 61
8.3工期保证措施 62
8.4冬、雨季施工措施 63
8.5环境保护措施 65
8.6安全管理措施 67
8.7现场文明施工管理措施 70

第一章 工程概况
1.1工程综述
序号
项目
内容
1
工程名称
经济适用房C栋住宅楼
2
建设单位
xxxx集团有限公司
3
设计单位
北京市建筑设计研究院
4
总建筑面积
33428㎡
5
承包方式
框剪结构
6
地理位置
位于北京市海淀区五道口
7
质量等级标准
合格
8
要求工期
730日历天
9
计划开工时间
2014年1月8日
10
计划竣工日期
2016年1月7日

1.2建筑概况
序号
项目
内容
1
建筑规模
建筑面积
33428㎡
层数
地下二层，地上十八层，出屋面一层
建筑高度
59.20m
层高
地下：3.6m；首层：4.0m；二层：5.0m；标准层：2.8m；
2
建筑功能
地下一层为自行车库，地下二层为底商用库房；
地上部分：一、二层为底商；三至十八层为住宅。
3
±0.000
绝对标高51.75m
4
室外标高
-0.150m
5
地理位置
基地东侧为规划京包快速路，西侧为学院西路，南邻北四环路，北侧为成府路。
6
外墙面
一、二层底商外墙为干挂磨光花岗石板墙面；三至十八层为喷丙烯酸弹性高级涂料墙面。
7
内墙面
厨房、卫生间为釉面砖墙面（住宅用户参考，施工时做至初装）；
住宅室内为水泥砂浆墙面刷大白浆；
首层公共电梯厅为镭射玻璃装饰板墙面，标准层电梯厅、首层公共楼梯间、公共门厅为油漆墙面；
其它公共部分为水性耐擦洗涂料。
楼地面
住宅起居室、卧室、走道地面为水泥地面，厨房、卫生间为防滑地砖，阳台为细石混凝土地面；
首层公共电梯厅、门厅、公共卫生间地面为花岗岩；
其它公共部分除管道间及电梯机房为细石混凝土地面外，其余均为铺地砖地面。
顶棚
住宅及首层公共电梯厅顶棚为板底抹灰喷大白浆；
首层公共楼梯间、门厅、电梯厅顶棚为装饰石膏板吊顶；
商业公共卫生间为铝方格栅吊顶，商业配电室为PVC板吊顶；
其它公共部位为水性耐擦洗涂料顶棚。
8
屋面
不上人屋面
面层：满涂银粉保护剂（或着色剂保护层）；
防水层：两层三元乙丙丁基橡胶防水卷材组合；
保温层：100厚加气混凝土块，70厚聚苯板。
9
防水
地下
卫生间防水
屋面防水
防水混凝土贴3+3厚Ⅱ型聚酯胎SBS改性沥青防水卷材
1.5厚聚氨酯防水涂料一道
3+3厚Ⅱ型聚酯胎吸橡胶改性沥青防水卷材
10
窗
住宅房间外门窗均为塑钢单框双玻做法；阳台推拉门为单玻，封阳台窗为单玻。
11
楼、电梯
地下两台，地上十台。每单元核心筒部位均设两部电梯及一部疏散楼梯，梯跑宽度为1.1米，商业楼梯宽度为1.5米。
1.3结构概况
序号
项目
内容
1
结构形式
框支剪力墙结构
2
基础类型
阀板基础
3
层数
地下2层，地上18层，出屋顶1层
4
抗震设防等级
地下一层至三层为一级，其它层为二级
5
抗震设防烈度
8度
6
抗震设防类别
丙类建筑
7
建筑场地类别
Ⅲ类
8
结构安全等级
二级
9
基础底板
板厚：900，槽底标高-9.805m
10
地基基础
采用天然地基，持力层为粉土及粉质粘土；
承载力标准值为180KPa
11
混凝土
强度等级
地下室
基础垫层C15；底板、地梁C30；墙、柱C35；
梁、板C30（车库部分地下一层顶板C35）；
1-5层
墙体C30；梁、板C25；
6层以上
墙、梁、板C25
后浇带
C40内加微膨胀剂
其它
C20
防水砼
基础底板、地下外墙、水池S8；地下室顶板S6；
12
钢筋保护层
厚度
基础底板
底面40，顶面25
楼板
15
梁纵筋
25
柱
30
梁柱箍筋
≥15
剪力墙
外侧25，其它部位15
13
后砌隔墙
砖：MU2.5；混合砂浆：M5。
14
钢筋类别
HPB235、HRB400
1.4工程特征与重点
（1）本工程位于北京市海淀区五道口，拟建场地东侧为学院西路，路边有高压线须做好防护；西侧距现有住宅仅15米。施工期应制定详细的防扰民措施，如何控制好对周边环境带来的不利影响，是本工程施工之中的重点之一。
（2）本工程设计槽底标高为-9.805m，历年来最高地下水位接近自然地面，土方开挖前需进行降水，降水施工、土方开挖、基坑边坡的稳定与安全是本工程的重点之二。
（3）防水工程的施工质量，与业主的正常使用直接相关，是本工程施工的重点之三。（4）本工程底板厚度为900，如何确保混凝土结构不出现温度及收缩裂缝是本工程施工的重点之四。
（5）本工程施工将跨越两个冬季、一个雨季，如何确保施工冬雨季期间的施工质量和施工安全，是本工程施工的重点之五。

第二章 工程目标
2.1质量目标
分部分项工程一次验收合格率100%，确保结构和整体工程质量合格。
2.2工期目标
在确保施工质量目标的前提下，确定如下工期目标：
工程计划开工日期为：2014年1月8日，计划竣工2016年1月7日，总工期730天。
2.3安全目标
杜绝安全事故，无重大工伤事故，一般事故频率控制在1‰以内。
2.4文明施工目标
公司将严格按照北京市关于建筑工程施工的各项管理规定，严密组织加强现场安全文明施工管理。
2.5环境保护：
营建绿色花园工地，添一幅别致风景，建立环保体系，杜绝污染环境。

第三章 施工部署
3.1施工流水段的划分
本工程按平面布置划分两个施工段进行流水作业，施工流水按后浇带划分。
第Ⅰ段1-30轴交A-Y轴；
第Ⅱ段31-60轴交A-Y轴；
3.2总体施工流程
根据工程特点，合理安排施工工艺是保证过程质量和实现最终质量目标的关键。因此按总体部署确定了本工程的施工安排如下：
降水→土方开挖、护坡→基础垫层→底板防水→基础底板钢筋→基础底板混凝土→地下室结构施工→基础及房心回填土→地上结构施工→二次结构→外装修→内装修→水电安装→设备调试→竣工清理→竣工验收

第四 章施工准备
4.1施工现场准备
4.1.1总体策划
搭建现场围档、办公、库房、值班室，在一周内完成。按现场实际情况及业主提供的现场条件，在土方开挖的同时，对施工现场的临水、临电管线进行布设，以解决施工生产需要。配备钢筋加工机械并调试运行正常，准备钢筋加工。
土方开挖前应先截断通往拟建工程的旧有全部排水管线及其它对开挖有影响的障碍物，保证土方开挖的顺利进行。
基础回填后，对现场道路楼座四周进行修理、平整，必要时进行硬化找补。对现场临水、临电根据主体施工需要进行重新布置，并做好保护。对于业主提供的各种地下管线，作好布置图并予以标识。
4.1.2生产生活临时设施
（1）现场临设布置：
主要有：现场办公室、宿舍、食堂、库房、活动厕所、值班室。
（2）材料存放场地：
钢筋加工厂、钢筋调直区、木工棚设、模板堆放区根据现场机动安排。
所有材料根据需用量计划组织进场，按指定位置及规定方式储存或堆放。材料堆放应整齐并符合有关规定要求。在施工材料堆放场区做好硬化及防排水措施，并做好标识。仓库应根据需要设置保温、通风、防盗措施，并分类建立台帐，加强领料签发手续，防止材料丢失和损坏。
4.1.3高程及定位
与业主（或测绘部门）办理坐标控制点和高程控制点的移交及现场复核，并以设计图纸为依据引测建立现场测量控制点，建立准确可靠的现场测量控制网，编制具体的工程施工测量方案。
4.2技术准备
4.2.1图纸审查
（1）项目总工程师组织全体管理人员认真熟悉施工图，理解设计意图和要求，各专业审图后将图纸疑问分别记录，召开内部图纸会审，形成图纸审查记录，以便在设计交底中进行明确。
（2）项目总工程师组织项目部各专业班组参加业主组织的设计交底会，在设计交底会中将内部图纸审查记录中的疑问向设计和业主提出，交底会中解决的问题形成图纸会审记录，作为指导施工的施工文件保管。
4.2.2施工方案编制计划
公司技术部根据正式施工合同和施工图纸，对照相应规范、图纸文件，针对该工程计划开工时间，组织编制施工组织设计。项目总工程师主持编制各项施工方案和作业指导书。主要施工方案编制时间：
序号
类别
方案（措施）名称
编制时间
1
基
础
、
主
体
结
构
方
案
施工组织设计
2014年1月
2
施工测量方案
2014年1月
3
降水施工方案
2014年1月
4
土方开挖方案
2014年2月
5
钢筋工程施工方案
2014年2月
6
模板工程施工方案
2014年2月
7
混凝土工程施工方案
2014年2月
8
地下防水工程施工方案
2014年3月
9
脚手架施工方案
2014年3月
10
装修
方案
二次结构及装修方案
2014年8月
外墙幕墙安装工程方案
2014年8月
专业分包公司施工的精装方案
2014年8月
11
机电
设备
机电设备施工方案
2014年3月
各专业分包公司安装施工方案
2014年3月
12

其
它
施工现场安全防护措施
2014年1月
13
塔吊基础施工方案
2014年3月
14
施工现场消防及临水方案
2014年1月
15
雨季施工方案
2014年5月
16
冬季施工方案
2014年10月
17
现场环保及扰民控制措施
2014年3月
18
施工现场临时用电方案
2014年1月
19
施工项目成品保护措施
2014年3月
20
外用电梯安装方案
2014年10月
4.2.3监视和测量设备准备
根据检验和测量要求准备适用的检验和测量设备，使用前进行检定。本工程所需检测器具如下：
序号
仪器名称
规格型号
单位
数量
1
经纬仪
TDJ2E
台
1
2
水准仪
DS3
台
2
3
激光垂准仪
DZJ3
台
1
4
塔尺
5m
个
1
5
混凝土试模
100×100×100
组
30
6
抗渗试模
175×185×150
组
6
7
砂浆试模
70.7×70.7×70.7
组
6
8
坍落度筒
100×200×300
个
2
9
环刀
200cm3
个
2
10
钢尺
50m
个
2
11
质检器

个
1
12
磅称
1000kg
个
2
13
标养温湿度控制仪
控制15㎡
套
1
14
微型振捣棒
∮2.5㎝
个
1
4.2.4试验工作计划
（1）现场配备1名专职试验员，并具备上岗资格和有三年以上的工作经验，具体负责本工程的试验取样、送试、报审；施工现场设置符合要求的混凝土试块标养室。
（2）材料试验严格执行国家和本行业的有关规范、标准对主要材料、成品、半成品在使用前进行检验，确保工程质量。
4.3资源准备
4.3.1施工机械设备的准备：
（1）土方开挖机械：2台反铲挖掘机，30辆自卸车进行土方外运。
（2）垂直运输工具：结构施工期间安装两台FO/23B型自升塔式起重机；填充墙和装修阶段安装一部SCD200/200Ⅱ型双笼室外电梯。
（3）混凝土运输机械：混凝土输送现场配备1台HBT80D输送泵将混凝土输送至施工面，输送管利用楼内结构随作业面爬升。
（4）根据现场情况，钢筋和木模板的加工安排在现场。
（5）施工机械设备准备计划表：
序号
机械名称
规格型号
数量
单机额
定功率
进场
时间
备注
1
挖掘机
小松400
2台

2007.3
现场
2
运输车辆
斯太尔
30台

2007.3
现场
3
塔式起重机
FO/23B
2台
64.7KW
2007.4
现场
4
钢筋弯曲机
GW40
2台
3KW
2007.4
现场
5
钢筋切断机
FGQ40A
2台
5.5KW
2007.4
现场
6
直螺纹套丝机
GYZL-40
4台
2.8KW
2007.4
现场
7
混凝土输送泵
HBT80D
1台
112KW
2007.4
柴油机
8
钢筋调直机
Y132S-4
1台
5.5KW
2007.4
现场
9
插入式振捣器
ZX30、ZX50
15台
1.1KW
2007.4
现场
10
电焊机
BX3-300
3台
38.6K
2007.4
现场
11
室外电梯
SC200/200Ⅱ
2台
66KW
2007.10
现场
12
高压泵
80DL-3
3台
18.5KW
2007.1
现场
13
木工圆锯
MJ114
2台
3KW
2007.4
现场
14
木工平刨
MB504A
2台
3KW
2007.4
现场
15
无齿锯
J3G-400
6台
2.2KW
2007.4
现场
16
砂浆搅拌机
350L
2台
5.5KW
2007.10
现场

4.3.2劳动力组织准备:
（1）作好劳动力的技术培训工作
对于特殊工种人员、机械操作人员要求必须经专业培训并考试合格后持证上岗。
（2）做好劳动力管理
严格施工队伍管理，工程开工前与所有参加施工的队伍签订劳务合同。
——加强对施工队伍的生活、卫生防疫工作管理，提高文明施工管理水平。
——根据总工期安排，劳动力实行动态管理。
劳动力计划表：
人数
工种
基础施工阶段
主体施工阶段
装修阶段
木工
60
40
10
钢筋工
80
80
15
混凝土工
20
25
5
架子工
20
25
10
电工
10
15
40
水工
4
6
40
暖通
1
2
30
抹灰工
/
/
50
电焊工
6
8
4
防水工
16
/
10
油漆工
/
/
80
机械工
15
15
10
瓦工
15
/
15
普工
30
40
30
高峰期
277
256
349
4.3.3材料准备
（1）按施工图纸、设计说明及设计变更洽商文件，及时准确的编制阶段性施工预算明细表，为组织材料运输提供依据。
（2）由于本工程使用的材料较多，项目经理部要建立一套完整的材料管理体系，统一协调好各部门工作，从材料计划、货源选择、运输、验收等把关，确保材料、设备的各项技术指标能满足工程的需要。
（3）根据材料计划，请业主、设计单位、工程监理共同考察供货厂家，实行采购招标，做到货比多家，确保所选择的生产厂家信誉好，货源充足、供货及时、质量好、价格合理。
（4）现场设材料调度，负责全天的材料进场协调，以满足施工需要，灵活调拨。
4.3.4季节性施工准备
冬、雨季施工时做好现场场地及临时设施的施工准备工作，按施工技术方案组织施工，保证冬、雨季施工顺利的进行。（详冬、雨季施工措施）
4.4现场给排水系统布置
4.4.1现场给水系统布设：
（1）施工现场需用水量：
因现场施工采用商品混凝土，生活区不设在现场内，所以q1+q2+q3+q4)≤q5；现场的施工面积小于5×104m2，则总用水量为Q=q5。消防用水量q5查表取：q5=15L／S。
（2）消防用水管径计算：
D=[4×Q／(π×v×1000)]1/2
其中：D-消防用水管道直径(m)；
Q-总用水量(L／S)；
V-管网中水流速度(m／s)
D=[4×15／(3.14×2×1000)]1/2=0.097m
因此现场消防管径取DNl00。
（3）支管选择与布设
根据业主提供的施工总表接出一个DN100的接水点，接入现场消防泵，在施工现场布置成DN100的环形管网，供现场施工使用，管线埋地敷设。
管材及保温：采用埋地的管道，埋深不小于80㎝。管材采用镀锌钢管，接口套丝。进入楼内的施工用水每层接出DN20用水点。地上明装部分冬季须做保温。
4.4.2现场排水系统布设：
（1）沿现场施工道路设置雨水排水沟，作2%坡度，通过道路部分加盖承重篦子。现场通过有组织排水，保证雨水可自然流入排水沟内，经集水井汇放临时沉淀池沉淀后排入市政雨水管网。现场内分不同的排水区域分设雨水集水井，并设潜污泵排除。排水沟做法如下图：

（2）出入口大门入设排水沟，上部加设承重雨水箅子，并与场区排水系统连通。
（3）大门口内设车辆冲洗系统，使喷嘴形成压力水流，对出入车辆轮胎、底盘进行冲洗，冲洗水通过承重篦子汇入集水井排入现场排水系统，防止污染周边环境。现场的沉淀池、集水井、排水沟安排专人定期清掏，保证排水畅通。
（4）现场建临时化粪池，其构造及设置应符合有关规定要求。厕所内生活污水经化粪池处理后排入市政管网。
4.5现场临时用电
4.5.1现场用电量计算：
现场临时用电包括动力用电和照明用电。将用电设备分类编组，对施工现场用的水泵、卷扬机、钢筋加工机械、电焊机、垂直运输机械、起重机和照明用电等分类统计其设备功率和设备数量。在计算用电量时，从以下方面予以考虑：
（1）全工地所用的机械动力设备；
（2）施工总进度计划中施工高峰阶段同时用电设备最高数量；
（3）各种机械设备在工作中的需用情况见下表：
序号
机械名称
规格型号
数量
单机额
定功率
合计
功率
1
塔式起重机
FO/23B
2台
64.7KW
129.4KW
2
钢筋弯曲机
GW40
2台
3KW
6KW
3
钢筋切断机
FGQ40A
2台
5.5KW
11KW
4
直螺纹套丝机
GYZL-40
4台
2.8KW
11.2KW
5
混凝土输送泵
HBT80D
1台
112KW
柴油机
6
钢筋调直机
Y132S-4
1台
5.5KW
5.5KW
7
插入式振捣器
ZX30、ZX50
15台
1.1KW
16.5KW
8
电焊机
BX3-300
3台
38.6KW
115.8KW
9
室外电梯
SC200/200Ⅱ
1台
66KW
66KW
10
高压泵
80DL-3
3台
18.5KW
55.5KW
11
木工圆锯
MJ114
2台
3KW
6KW
12
木工平刨
MB504A
2台
3KW
6KW
13
无齿锯
J3G-400
6台
2.2KW
13.2KW
14
砂浆搅拌机
350L
2台
5.5KW
11KW
总计：
452.6KW
其中电动机械用电量为：336.8KW
电焊机用电量为：115.8KW；
生活照明用电量按60KW考虑
4.5.2现场所需临电容量计算：
P=1.05（K1ΣP1+K2ΣP2+K3ΣP3）
P—总容量P1—电机容量P2—电焊机总容量P3--生活照明
K1K2K3为系数K1取0.7K2取0.5K3取1.0
P=1.05(0.7×336.8+0.5×115.8+1×60)=393.4KW
所以现场变压器容量应为400KVA方能满足使用。

第五章 施工进度计划
5.1工期组织计划
本工程计划于2014年1月8日开工，2016年1月7日竣工，总工期730天。
根据结构形式和建筑平面布置，考虑装修材料及设备的选择、定货期限的因素，将采用“平面分段、空间立体交叉作业”的方法进行施工。
5.2施工总进度计划
为准确反应整体工程各阶段、各分部详细施工安排，编制了以下施工总进度计划表。
序号
分项
开始时间--结束时间
工日
备注
1
降水工程
2014/1/8～2014/2/7
31

2
春节放假
2014/2/8～2014/3/6
27

3
土方工程
2014/3/7～2014/3/31
25
31日验槽
4
基础垫层及底板防水
2014/4/1～2014/4/15
15

5
基础底板
2014/4/16～2014/5/5
20

6
地下结构
2014/5/6～2014/6/24
50

7
地下防水及回填土
2014/6/20～2014/7/30
41

8
主体结构
2014/6/25～2015/4/14
295

9
春节放假
2015/1/28～2015/2/22
26

10
屋面工程
2015/4/15～2015/5/29
45

11
填充墙砌筑
2015/3/1～2015/6/8
100

12
水电预留
2014/5/6～2015/5/29
400

13
门窗工程
2015/5/20～2015/10/31
165

14
外装修
2015/4/1～2015/10/31
214

15
内装修
2014/5/20～2015/10/31
165

16
机电设备安装
2014/5/20～2015/11/30
195

17
机电设备调试
2015/12/1～2015/12/20
20

18
室外散水、台阶、坡道
2015/11/1～2015/11/30
30

19
竣工清理
2015/12/21～2016/1/4
15

20
竣工验收
2016/1/5～2016/1/7
3

总工期：2014/1/8～2016/1/7共730日历天

第六章 施工现场平面布置
6.1施工平面布置原则
根据本工程特点和设计总平面图中工程项目所处地理位置，按规划红线内现场进行分阶段布置，分两个施工阶段布置，即：
基础、主体施工阶段平面布置
装修施工阶段平面布置
6.2现场围挡和出入口
进入现场后砌筑围墙，墙高2.0米，抹灰并粉刷，临街绘制宣传标语，根据现场实际情况和周围环境，计划将施工主要大门设置在东南角，东临学院西路，运输比较方便。门宽设为8m。
出入口均设置车辆冲洗设施，保证场外道路不受污染。
出入口均设置警卫岗楼，全天有保安值班，实行封闭管理，人员车辆出入登记。
6.3临时用房的布置
现场布置办公临设、现场厕所、冷水间、标养室、库房和门卫，职工宿舍及生活设施全部布置在场区北侧，配套设施如厕所、食堂、洗浴间、热水房、娱乐室等同时布置。现场生活设施的布置和配置还应符合《北京市建设工程施工现场生活区设置和管理标准》的要求。
6.4临时材料堆放场地
钢筋和模板加工考虑安排在场区的东侧沿围墙布置。在主体施工阶段，现场的材料堆放应考虑吊车能直接吊至作业面，减少二次搬运。
进入装修阶段，在建筑物西侧设置砌块和装修材料临时堆放场地。
6.5施工机械布置
6.5.1垂直运输
本工程计划安装两部FO/23B塔吊，在基坑开挖至基底则开始做塔吊基础并安装，以能满足在基础施工阶段使用的要求。待二次结构及装修施工开始时，在地下一层顶板上安装一部SCD200/200Ⅱ型双笼室外电梯作为二次结构和装修阶段的垂直运输工具。电梯部位在地下一层板下设置支撑，保证结构安全。
6.5.2钢筋加工机械
现场东侧设置钢筋存放及加工场地，内设调直机、切断机、套丝机、弯曲机等钢筋加工机械。
6.5.3木工机械
在主体结构施工阶段现场配备2台电锯和2台电刨，安排在东侧围墙边。
6.5.4混凝土输送泵
现场安排一台柴油机混凝土输送泵，设在建筑物东侧中部。
6.5.5装修阶段的砂浆搅拌机械
在进入填充墙砌筑和湿作业施工时，安排两台砂浆搅拌机。
6.5.6现场消防泵
在现场搭设消防泵房，内设一台消防泵。
6.6施工平面布置图
基础、主体施工平面布置图：
装修阶段施工平面布置图；

第七章 主要工程项目施工方法
7.1施工测量
7.1.1测量控制
本工程建筑总高度为59.60m，地下东西向长度为103.57m，南北宽19.32m，平面轴线较多，因此对于垂直测量和平面控制测量的精度要求较高，根据以往施工经验，本工程测量控制的流程如下：
依红线桩点校核主控点和主控轴线，依据主控点和主控轴线放出建筑物控制轴线。楼层放线采用经纬仪轴线投测法，垂准仪配合室内垂直投测。
7.1.2本工程施工测量特点
建筑物单层面积大，平面轴线较多，给施工测量带来一定难度，保证测量平面和垂直精度是关键。拟建建筑与现有住宅最近处仅有14.95米，降水时需对相邻建筑物沉降变形进行，基槽开挖后对本楼沉降变形进行长期观测。
7.1.3测量标准
符合设计图纸和测量规程的规定，使工程定位准确，相互间几何尺寸正确，建筑物垂直度在允许偏差范围之内，满足顺利施工的需要，达到合同规定的各项质量目标。
7.1.4施工测量前的准备
（1）校对测量仪器
（2）安排测量人员
本工程计划安排测量人员2名，验线员1名，所有测量人员经培训合格后持证上岗。
（3）现场和技术准备
a、认真熟悉图纸，清楚工程所处位置和工程各部位尺寸及标高，编制《测量方案》。
b、根据总平面图进行现场复测，确保工程坐标的准确性。
c、对施工现场内影响施测的障碍物进行处理。
d、对施测用辅助材料如标高控制桩、油漆、麻线、锤子提前准备到位。
7.1.5施工测量质量保证措施
（1）所有的测量工作应按照《测量方案》执行。
（2）测量作业各项技术要求按《工程测量规范》进行。
（3）测量人员均应持证上岗。
（4）所使用的测量仪器，必须检定合格，并在有效期限内，标识保存完好。
（5）由业主提供的施工图、标准桩点，必须经核算校测，并办理交接手续，方可作为测量依据。
（6）加强现场内桩点保护，所有桩点必须明确标识，包括现场和记录。
（7）测量数据的记录与计算：记录要原始真实、数字正确、内容完整、字体工整；计算要依据正确、方法科学、计算有序、步步校核、结果可靠。
（8）所有测量记录均应手续完毕，并做为技术档案存档。

7.2土方工程
7.2.1工程地质及水文地质
根据结构设计中地基勘察情况，本工程历年来最高地下水位接近自然地面，设计槽底标高为-9.805米，土方开挖前需降水。
7.2.2方案选择
根据现场条件和通过现场勘测，基坑四周距给定场界边线具备放坡条件，但西侧与现有住宅距离较近，在降水时应采取必要措施，加强沉降观测，以免影响相邻建筑。因此，基坑的开挖拟采取大开挖，自然放坡，放坡系数为1：1.25。
土方开挖配合边坡修理，分3步开挖至槽底，预留200～300mm人工清除，随挖随清。马道口在场地东南侧预留，宽约8m，坡比1：6，收尾使用长臂挖掘机。
在土方开挖的同时做塔吊基础并安装塔吊。
7.2.3工艺流程
放开挖线→土方开挖→护坡→人工配合挖槽→边坡槽底修理→钎探→验槽
运土流程：挖土装车→出口处拍土→冲洗轮胎→出场外运。
7.2.4土方开挖准备
（1）机械工具设备：
反铲挖掘机二台，30台太拖拉或斯太尔自卸汽车。
（2）劳动力准备：配合挖土工人需40人。
（3）现场准备：现场照明用镝灯四台，铺路草垫100㎡。
7.2.5土方开挖设计
（1）自被向南退挖，出土坡道留在东南侧。出土运输通行学府西路。计划分3步开挖，底部留200～300余土人工清理，防止超挖。
（2）按基础平面图设计槽深大开挖，放坡系数1：1.25，槽底宽度为地下外墙皮每侧加80㎝基础结构施工操作面。
（3）土方全部外运。
（4）边坡、槽底按设计标高和宽度进行修整。
（5）土方施工时间暂按早上6：00～晚上22：00组织施工。
7.2.6基坑监测方案
采用信息化施工，确保基坑开挖过程中的安全，必须对基坑进行监测，方案如下：
（1）观测点的布置：在坡顶上每隔25m布置一个点。
（2）观测精度要求：满足国家三级水准测量精度要求；水平误差控制<6.000mm；垂直误差控制<0.5mm。
（3）观测时间的确定：
——基坑开挖每一步都应作基坑变形观测。
——观测时间间隔每天一次，必要时连续观测，基坑开挖完7天后，可由每天一次到3天一次，15天后每周观测一次。
（4）场地查勘与记录：
——施工前对原场地进行全面调查，查清有无原始裂缝和异常并作记录，照相存档。
——每次观测结果详细记入汇总表并绘制沉降与位移曲线。
（5）注意事项
——每次观测应用相同的观测方法和观测线路。
——观测其间使用一种仪器，一个人操作，不能更换。
——加强对基坑各侧沉降，变形观测，特别对有地下管线的各边坡可进行重点观测。
7.2.7其它情况
在基础开挖的同时，应考虑塔吊基础的处理，暂考虑将塔基座落在基础底下，因此塔基方案应在土方开挖的同时与设计单位协商对基础的处理。
7.2.8质量保证措施
（1）项目部技术人员向作业班组做分项技术交底。
（2）测量人员持证上岗，并跟班抄测。
（3）修坡时由放线员专人进行测量，保证不吃槽。
（4）遵循逐步开挖的原则，严格按照开挖规定顺序开挖。
（5）基底土层应避免扰动。
7.2.9土方开挖质量标准和技术要求
（1）工程设计对土方的质量要求。
（2）《建筑地基基础工程施工质量验收规范》GB50202-2002。
（3）土方施工的允许偏差
序号
项目
允许偏差（mm）
检验方法
1
标高
0
水准仪检查
2
长度、宽度
-50
拉线尺量检查
3
边坡偏陡
不允许
坡度尺检查
（4）基础施工过程中及时收集整理各种原始资料和记录，并上报监理。按照国家标准和要求，完成技术资料的分类归档工作，具体执行《建筑工程资料管理规程》DBJ01-51-2003。
7.2.10安全生产与文明施工
安全生产措施：
（1）现场建立建全安全领导小组。
（2）施工前施工负责人要向操作人员作专项安全技术交底。
（3）施工人员进入现场要服从安全员的指导和监督。
（4）施工负责人上班施工前必须作施工安全注意事项的班前讲话。
（5）现场电器设备要有接地保护器，电器有可靠绝缘。
（6）各种电器设备应设专人管理，电工持证上岗。
（7）现场用电设备实行三级供电，两级保护。
（8）夜间施工工地应备有足够照明。
（9）土方施工机械和运输车辆进场前进行彻底维护检修，确保施工期间安全正常运转。
（10）土方开挖后，按现场安全防护要求在基槽周围搭设安全防护栏。
（11）土方开挖现场应有专人指导挖掘机配合开挖，在作业半径内严禁随意穿行、作业。
（12）土方运输在现场和门外道路应有专人指导交通，保证人员、车辆安全。
文明施工措施：
（1）所有土方运输车辆进入施工现场后严禁鸣笛，以减少噪声。
（2）所有施工人员应保持现场卫生和环境清洁。
（3）门口设置洗车槽，车辆经冲洗后方可出现场。
（4）每天收车后项目部安排人员清扫马路，以达到环保要求。
7.3钢筋工程
7.3.1进场检验
钢筋进场后，由材料员组织项目部质检员、专业工长及试验员进行验收，具体执行《材料进场检验方法》和《检验和试验取样办法》。提供完备证明资料，按规定取样复试，复试合格后方可开始钢筋加工。同时按《建筑工程监理规程》向监理报验，作好记录。
7.3.2钢筋加工
钢筋加工成型严格按照《钢筋混凝土结构施工质量验收规范》（GB50204-2002）和设计要求执行；由钢筋抽料员负责对各构件钢筋抽料放样，编制翻样表，项目技术负责人审核批准后，进行加工制作。钢筋加工包括盘条调直与断料、成型。
7.3.3钢筋连接
本工程用基础底板及柱钢筋主筋Φ22以上为直螺纹连接；其余钢筋均为绑扎搭接。
7.3.4钢筋的存放
钢筋原材运到加工场地后，必须严格按批号、等级、牌号、直径、长度分别挂牌存放标识，不得混淆，具体执行《标识和可追溯性程序》。
存放钢筋场地要求进行平整夯实，进行硬化，并设排水坡度。
加工好的半成品要分部位、分层、分段和材料名称挂牌标识、堆放。
7.3.5钢筋半成品的运输
钢筋加工后经检验进行标识，由钢筋工长，按施工需要分部位运至施工现场操作面，注意标识不清损坏丢失，防止混淆。
7.3.6钢筋绑扎：
7.3.6.1基础底板钢筋绑扎
工艺流程：弹线→铺放底层钢筋→绑扎→放垫块→绑扎底梁钢筋→安放支架（钢筋马凳）→敷设专业管线→标识上层钢筋网间距→绑扎上层钢筋→墙、柱插筋→申报隐检→隐检签证。
（1）按弹好的钢筋位置线摆放下部钢筋，下部钢筋应先长向后短向，机械连接在跨中1/3区域内，同一截面接头不得超过全截面的50%，且应相互错开，下部弯钩应朝上，绑扎底板钢筋时，在底板四周立钢管，固定钢筋端头定位筋。弯钩处绑扎时应用φ6通筋采用正反扣逐点绑扎，板筋在拉通线调直后，垫放砂浆垫块，纵横间距为1000㎜呈梅花形布置。
（2）底板下部钢筋绑扎完毕后，按放好的底梁位置线，绑扎底梁钢筋，上铁钢筋用支凳临时固定，然后按间距摆放箍筋，穿下部钢筋，然后逐点绑扎，保证箍筋与受力筋垂直，然后撤去支凳，按线放好并用斜筋加固防止变形。
（3）摆放钢筋马凳，上部钢筋因长向筋在上，短向筋在下，所以摆放马凳应顺长向钢筋通长设置，每行间距不大于2000㎜。
（4）上部筋摆放应先在底板的两端各绑扎一根通长筋，用石笔在钢筋上分出钢筋间距200㎜线，然后拉通线在中间马凳上划点，根据划好的间距线先摆放短向钢筋，并用螺套连接后放长向钢筋，相交点应逐点绑扎拉线调直。
（5）墙体及暗柱插筋：按放好的墙柱线，按间距插筋，柱上部用箍筋固定，墙上部用通长钢筋固定绑扎，并用架管卡牢，在底板或梁上层钢筋处墙柱附加12水平筋与底板上层附加筋点焊连接。
7.3.6.2柱钢筋绑扎
（1）工艺流程：
套柱箍筋→柱主筋连接→画箍筋间距线→由上向下绑扎箍筋→隐检
（2）绑扎方法：
按图纸要求间距计算好每根柱箍筋数量，把箍筋全部套在主筋上，然后进行主筋连接，接头位置错开加密区。
在连接好的主筋上，用石笔画出箍筋间距，然后由上向下进行绑
