蓄电池保养小知识.doc

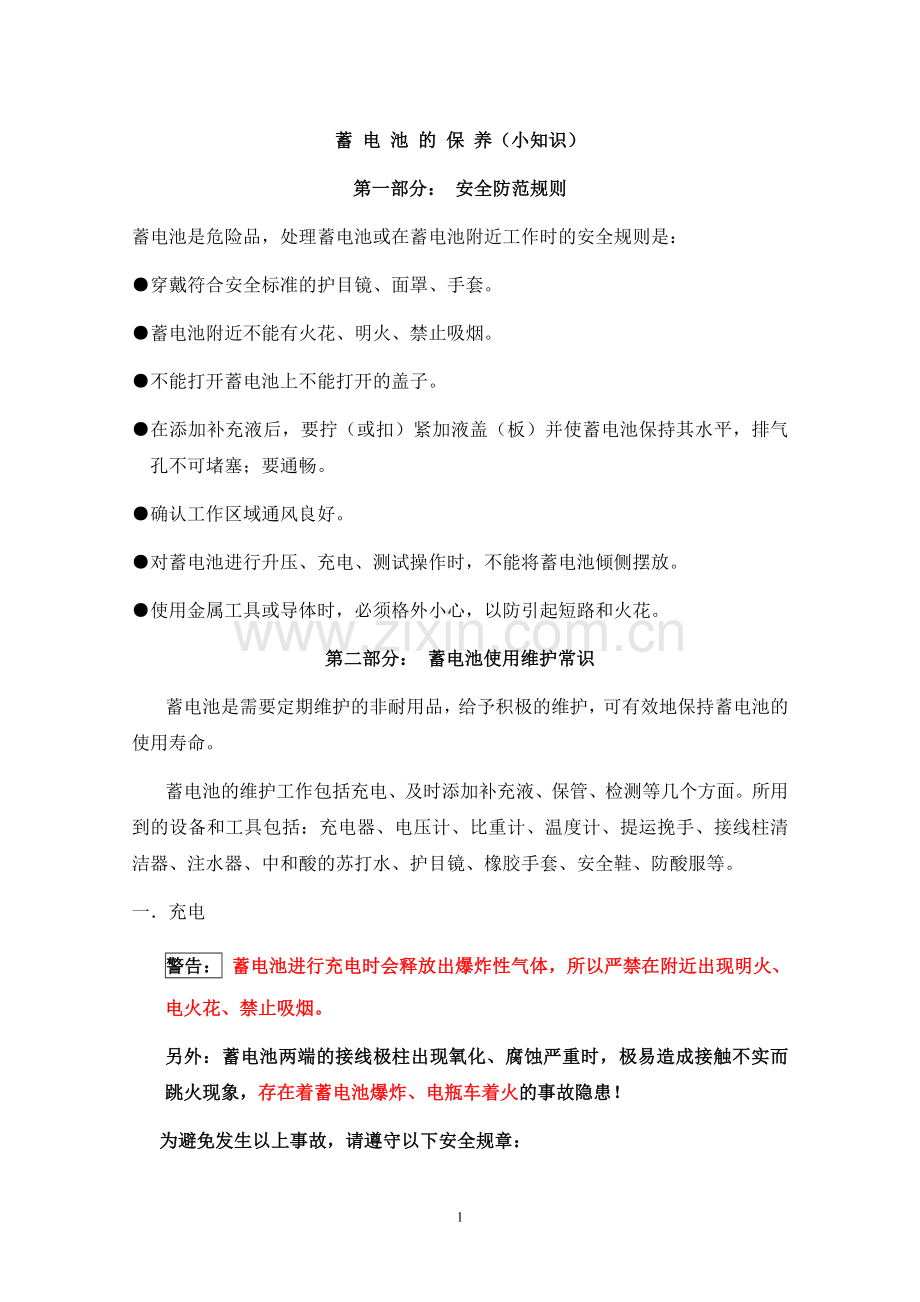

蓄 电 池 的 保 养（小知识）
第一部分： 安全防范规则
蓄电池是危险品，处理蓄电池或在蓄电池附近工作时的安全规则是：
●穿戴符合安全标准的护目镜、面罩、手套。
●蓄电池附近不能有火花、明火、禁止吸烟。
●不能打开蓄电池上不能打开的盖子。
●在添加补充液后，要拧（或扣）紧加液盖（板）并使蓄电池保持其水平，排气孔不可堵塞；要通畅。
●确认工作区域通风良好。
●对蓄电池进行升压、充电、测试操作时，不能将蓄电池倾侧摆放。
●使用金属工具或导体时，必须格外小心，以防引起短路和火花。
第二部分： 蓄电池使用维护常识
蓄电池是需要定期维护的非耐用品，给予积极的维护，可有效地保持蓄电池的使用寿命。
蓄电池的维护工作包括充电、及时添加补充液、保管、检测等几个方面。所用到的设备和工具包括：充电器、电压计、比重计、温度计、提运挽手、接线柱清洁器、注水器、中和酸的苏打水、护目镜、橡胶手套、安全鞋、防酸服等。
一．充电
警告： 蓄电池进行充电时会释放出爆炸性气体，所以严禁在附近出现明火、电火花、禁止吸烟。
另外：蓄电池两端的接线极柱出现氧化、腐蚀严重时，极易造成接触不实而跳火现象，存在着蓄电池爆炸、电瓶车着火的事故隐患！
为避免发生以上事故，请遵守以下安全规章：

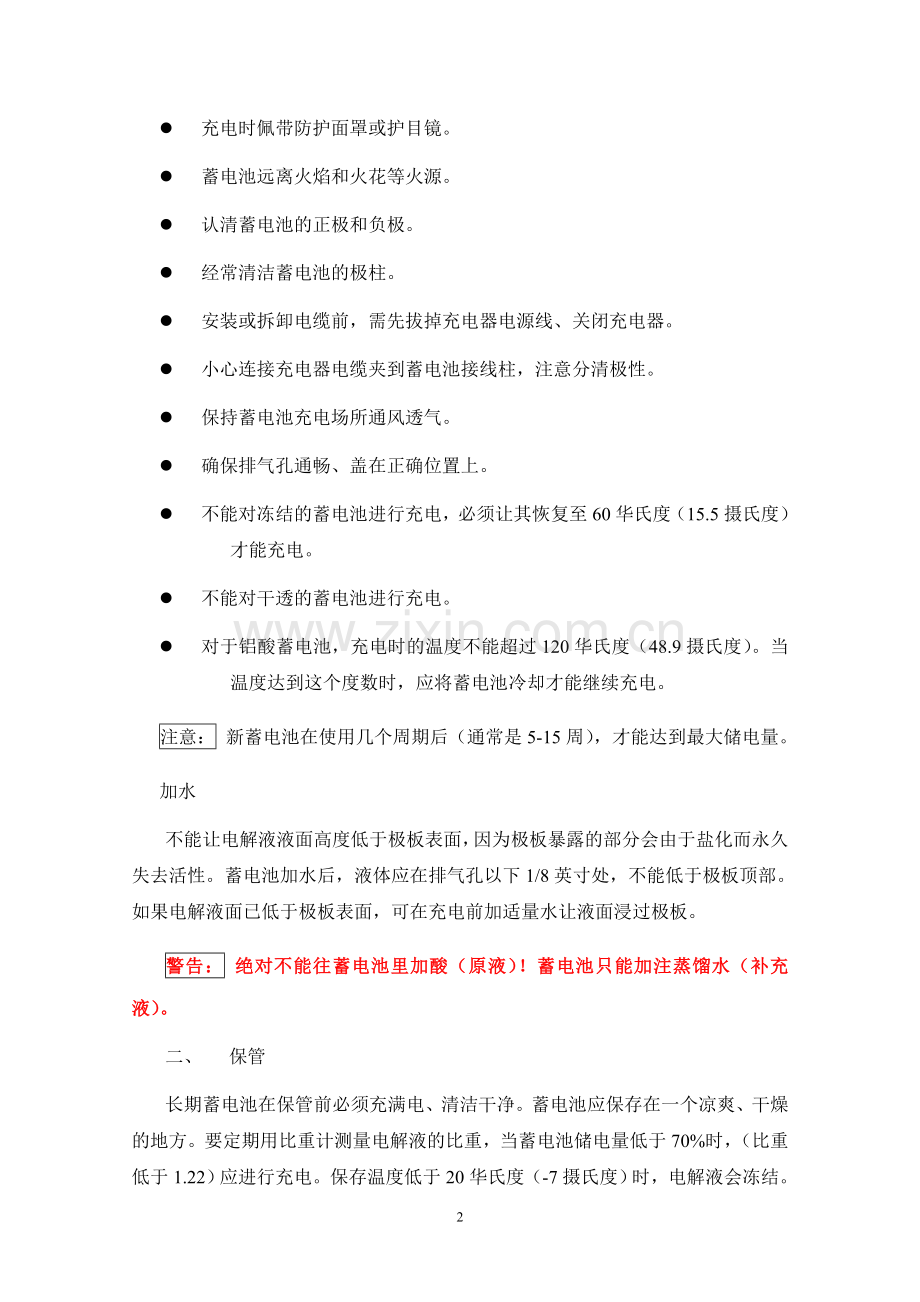

l 充电时佩带防护面罩或护目镜。
l 蓄电池远离火焰和火花等火源。
l 认清蓄电池的正极和负极。
l 经常清洁蓄电池的极柱。
l 安装或拆卸电缆前，需先拔掉充电器电源线、关闭充电器。
l 小心连接充电器电缆夹到蓄电池接线柱，注意分清极性。
l 保持蓄电池充电场所通风透气。
l 确保排气孔通畅、盖在正确位置上。
l 不能对冻结的蓄电池进行充电，必须让其恢复至60华氏度（15.5摄氏度）才能充电。
l 不能对干透的蓄电池进行充电。
l 对于铝酸蓄电池，充电时的温度不能超过120华氏度（48.9摄氏度）。当温度达到这个度数时，应将蓄电池冷却才能继续充电。
注意： 新蓄电池在使用几个周期后（通常是5-15周），才能达到最大储电量。
加水
不能让电解液液面高度低于极板表面，因为极板暴露的部分会由于盐化而永久失去活性。蓄电池加水后，液体应在排气孔以下1/8英寸处，不能低于极板顶部。如果电解液面已低于极板表面，可在充电前加适量水让液面浸过极板。
警告： 绝对不能往蓄电池里加酸（原液）！蓄电池只能加注蒸馏水（补充液）。
二、 保管
长期蓄电池在保管前必须充满电、清洁干净。蓄电池应保存在一个凉爽、干燥的地方。要定期用比重计测量电解液的比重，当蓄电池储电量低于70%时，（比重低于1.22）应进行充电。保存温度低于20华氏度（-7摄氏度）时，电解液会冻结。为防止因冻结的损坏，应避免蓄电池严重放电或将蓄电池储存在低于-7摄氏度且通风良好的环境下。
长时间保存的蓄电池如果不进行升压充电，将会加速栅格的腐蚀，并在栅格导线和活性物料之间形成不导电的分界层。
三、 检测
1． 目测及清洁。检查蓄电池电缆有无松脱、接线柱有无腐蚀、蓄电池箱体或箱盖有无爆裂和渗漏。如果出现不能维修的情况，请更换蓄电池。如果接线柱有腐蚀或蓄电池很脏，请用热苏打水或家用氨水及时清理干净。
2． 测量比重和开路电压。蓄电池充电量可通过测量比重和开路电压来获知。下表是在温度80华氏度（26.7摄氏度）的条件下，所测量出的周期蓄电池不同充电状态下的比重和开路电压值：
充电状态
比重
（校正到80华氏度）
开路电压
6伏蓄电池
12伏蓄电池
100%
1.277
6.37
12.73
90%
1.258
6.31
12.62
80%
1.238
6.25
12.50
70%
1.217
6.19
12.37
60%
1.195
6.12
12.24
50%
1.172
6.05
12.10
40%
1.148
5.98
11.96
30%
1.124
5.91
11.81
20%
1.098
5.83
11.66

A、 测比重的步骤：
1） 不应在蓄电池加完水后立即测量比重。
2） 用温度计测量电解液温度并记下温度值。
3） 从蓄电池中吸取电解液到比重计里，然后排干。如此重复2—4次，以令比重计浮标和筒内温度与蓄电池电解液的温度一致。
4） 从一个蓄电池单元格内吸入足够的电解液，以推动比重计浮标。
5） 读取并记录数值，然后把电解液倒回该蓄电池单元格。
6） 依上面的步骤测量蓄电池各个单元格的比重值。
7） 盖好排气孔的盖子，并清除干净洒落在外部的电解液。
8） 将各项读数校正到80华氏度（26.7摄氏度）。校正方法为：
l 温度每上升10华氏度，读数增加0.004
l 温度每下降10华氏度，读书减少0.004
对照上面的表格，检查充电状态。所读取到数值应在1.277±0.007之间，如果低这一数值，请检查并记录蓄电池的电压，给蓄电池充足电后再重新测量比重。如果比重读数仍偏低。请再检查蓄电池的电压，并对蓄电池进行均衡充电后再重新测量比重，如果比重仍偏低，则可能出现了以下几种情况：
l 蓄电池已经老化，接近使用寿命终点。
l 蓄电池处于放电状态的时间太长。
l 有蓄电池单元格损坏。
l 测量前加了太多的水。
如果出现前面四种情形，应将蓄电池送专业人士检测，或更换蓄电池。
B、 测量开路电压
为获取准确的开路电压数值，蓄电池必须闲置6小时以上。
l 断开蓄电池与其他用电器的接线。
l 用直流电压表测量电压。
l 对比上面的表格来评定充电状态。
l 如果数据显示充电状态在70%以下，应对蓄电池充电。
第三部分： 蓄电池使用常见问题解答
1、 蓄电池不使用时也进行放电吗？
所有的蓄电池，无论其化学特性如何，都会有自放电现象。自放电率取决于蓄电池种类、蓄电池存放地点的温度。在80华氏度（26.7摄氏度）下，一般情况下每周自放电率约为百分之四。
2、 蓄电池会冻结吗？
处于部分放电状态自放电40%以上，当气温低于6华氏度时（约—14.4摄氏度）；满充蓄电池在气温-92华氏度（约—68.9摄氏度）时都会冻结。
3、 维护蓄电池时常被忽略的问题
充电不足：通常是使用蓄电池后，不能再将蓄电池充满。持续的充足不足或未将蓄电池充满电保存。会导致硫酸盐在极板上积聚——通常称为盐化。这会降低蓄电池的使用性能并可导致蓄电池永久性的损坏，也会导致“层化”现象的产生。
过度充电：持续的充电会加速正极板的腐蚀及电解液的消耗。
电解液不足：在长周期使用中，蓄电池中的电解液会在充电过程中散失。如果电解液面低于电极板顶部，就会对蓄电池产生不可修复的损坏。所以，应经常检查液面高度。
电解液过多：会导致电解液溢出，腐蚀周遍；并使比重下降，影响蓄电池性能。
4、 在蓄电池再充电前，能把蓄电池储存的电量耗尽吗？
当蓄电池的电量低于额定储电能力的80%时，应对蓄电池充电。
5、 温度因素怎样影响蓄电池的效能？
较高的温度（高于华氏77度，即摄氏25度），蓄电池的储电能力增加，但会缩短蓄电池寿命。较高的温度也会同时增加自放电。较低的蓄电池温度（低于25摄氏度）会降低蓄电池的储电能力，但同时延长蓄电池寿命。较低的温度也会降低自放电。因此，在摄氏25度左右使用蓄电池，可获得最优的蓄电池效能和寿命。
6、 温度怎样影响电解液比重？
温度升高，电解液体积膨胀；温度降低，电解液体积收缩。因此测量比重时必须进行温度读数校正。
7、 温度怎样影响电压？
温度升高，电压降低；温度降低，电压升高。
8、 充电的最高温度限制是多少？
铅酸蓄电池充电时的温度不能超过120华氏度（48.9摄氏度）。当温度达到这个度数时，应将蓄电池冷却才能继续充电。
第四部分：常见蓄电池术语
安时：衡量蓄电池出电容量的参数，安时=电流强度×放电时间。
蓄电池单元：蓄电池里产生电流的进本化学结构单元。一个12伏的铅酸蓄电池有6个蓄电池单元。
周期：一次放电加上依次充电就构成蓄电池的一个周期。
放电：蓄电池输出电能，称之为放电。
电解液：在铅酸蓄电池里，电解液是硫酸溶液。
比重计：测量蓄电池电解液化比重的工具。
蓄电池比重：硫酸和同等体积的纯水的重量比。
充电状态：在特定的时间内存贮在蓄电池里的电能，用充满电的百分比来表示。
摄氏温度（C）与华氏温度（F）的换算公式：
F=9C／5＋32 C=5（F-32）／9
检测蓄电池电量的常用工具：
（1）温度计 （2）比重计 （3）带启动的电瓶电压表
以上文字仅供贵方参考
7
