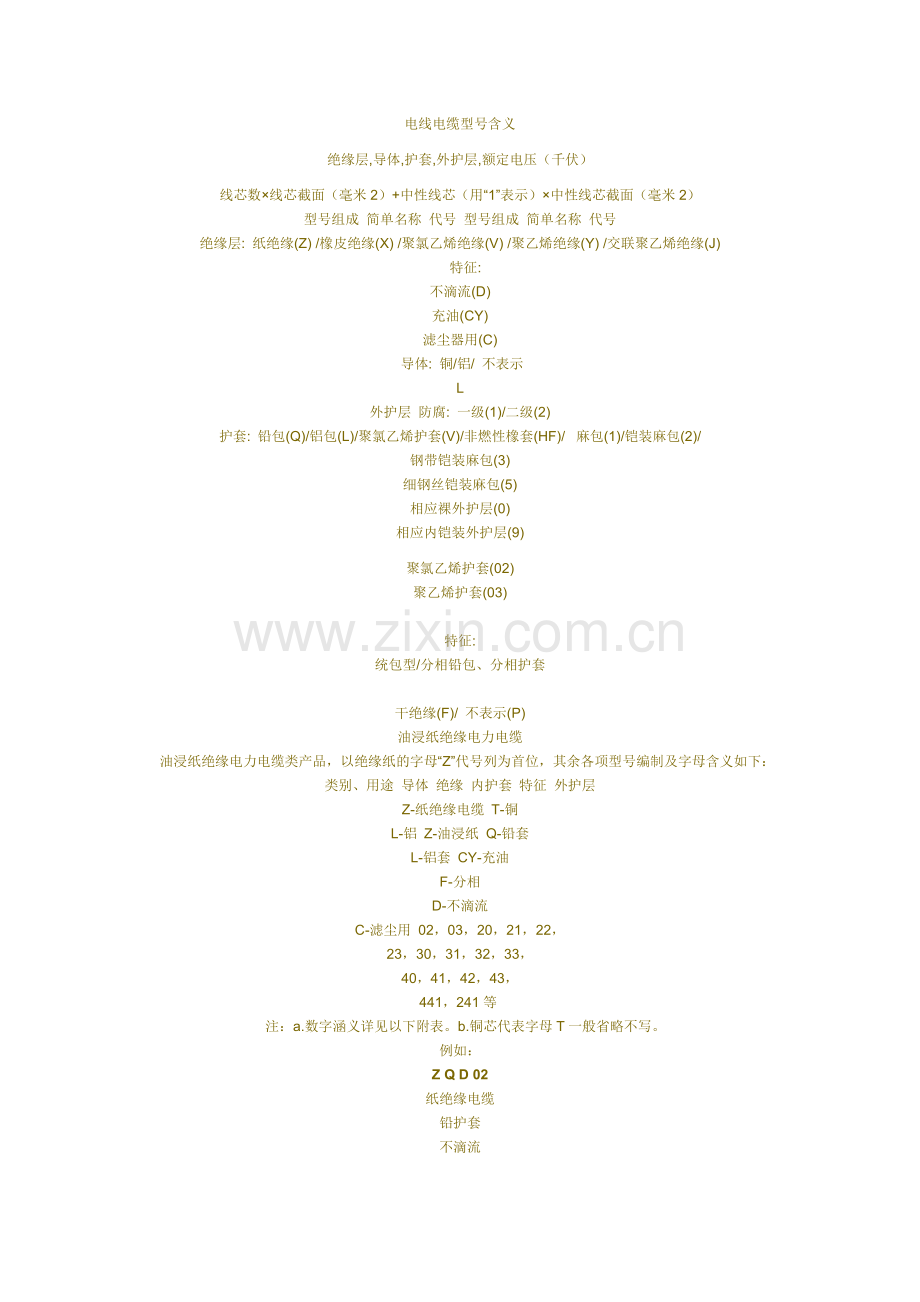

电线电缆型号含义
绝缘层,导体,护套,外护层,额定电压（千伏）
线芯数×线芯截面（毫米2）+中性线芯（用“1”表示）×中性线芯截面（毫米2）
型号组成 简单名称 代号 型号组成 简单名称 代号
绝缘层: 纸绝缘(Z) /橡皮绝缘(X) /聚氯乙烯绝缘(V) /聚乙烯绝缘(Y) /交联聚乙烯绝缘(J)
  特征:
不滴流(D)
充油(CY)
滤尘器用(C)
 导体: 铜/铝/ 不表示
L
外护层 防腐: 一级(1)/二级(2)
护套: 铅包(Q)/铝包(L)/聚氯乙烯护套(V)/非燃性橡套(HF)/  麻包(1)/铠装麻包(2)/
钢带铠装麻包(3)
细钢丝铠装麻包(5)
相应裸外护层(0)
相应内铠装外护层(9)
聚氯乙烯护套(02)
聚乙烯护套(03)

特征:
统包型/分相铅包、分相护套

干绝缘(F)/ 不表示(P)
油浸纸绝缘电力电缆
   油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：
类别、用途 导体 绝缘 内护套 特征 外护层
Z-纸绝缘电缆 T-铜
L-铝 Z-油浸纸 Q-铅套
L-铝套 CY-充油
F-分相
D-不滴流
C-滤尘用 02，03，20，21，22，
23，30，31，32，33，
40，41，42，43，
441，241等
  注：a.数字涵义详见以下附表。b.铜芯代表字母T一般省略不写。
例如：
Z Q D 02
纸绝缘电缆
铅护套
不滴流
聚氯乙烯外护套
铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆
Z L L 32
纸绝缘电缆
铝线芯
铝护套
细圆钢丝铠装聚氯乙烯外套
铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆
    电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。每一数字表示所采用的主要材料和意义见下表。
标记 铠装层 标记 外被层
0 无 0 无
1 - 1 纤维层
2 双钢带（24-钢带、粗圆钢丝） 2 聚氯乙烯套
3 细圆钢丝 3 聚乙烯套
4 粗圆钢丝（44-双粗圆钢丝） 4
交联聚乙烯绝缘电力电缆
    交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“YJ”为首位，其余各项型号编制及字母含义如下：
类别、用途 导体 绝缘 护套 外护层
YJ-交联聚乙烯电缆 T*-铜 YJ-交联聚乙烯 LW-皱纹铝套 22，23
  L-铝   V-聚氯乙烯 32，33
      Y-聚乙烯 42，43
      Q-铅套 等

    注：*铜导体代号字母“T”一般省略。S-加铜丝屏蔽时。
YJ
V
交联聚乙烯绝缘
聚氯乙烯护套
铜芯交联聚乙烯绝缘氯乙烯护套电力电缆
VJ V V 22
交联聚氯乙烯绝缘 铝线芯 聚氯乙烯护套 钢带铠装
铝芯交联聚乙烯绝缘聚氯乙烯护套钢带
铠装电力电缆

          主要型号及名称见下表。
型      号 名           称
铜   芯 铝    芯
YJV YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22 YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23 YJLY23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32 YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33 YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
YJV42 YJLV42 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
YJV43 YJLV43 交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆

聚氯乙烯绝缘聚氯乙烯护套电力电缆
    聚氯乙烯绝缘聚氯乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及字母含义如下：
类别、用途 导体 绝缘 护套 外护层
V-塑料电缆 T-铜 V-聚氯乙烯 V-聚氯乙烯 22，23，32
  L-铝     33，42，43      .......等
注：铜导体代号字母“T”一般省略。
例如：
V V 22
聚氯乙烯绝缘 聚氯乙烯护套 钢带铠装
聚氯乙烯绝缘聚氯乙烯护套
钢带铠装电力电缆
V L V 42
聚氯乙烯绝缘 铝线芯 聚氯乙烯护套 钢粗丝铠装
铝芯聚氯乙烯绝缘聚氯乙烯护套
粗钢带铠装电力电缆

控制电缆、信号电缆
用途
导体
绝缘层
护套
  外护层—— 额定电压（千伏）
                                线芯数×线芯截面（毫米2）
型号组成 简单名称 代号
用途 控制电缆(K)
信号电缆(P)
导体: 铜芯
铝芯 不表示
L
绝缘层 橡皮(X)
聚氯乙烯(V)
聚乙烯 (Y)
护套 铅包Q
聚氯乙烯 V
非燃性护套HF
外护层 麻包1
钢带铠装麻包2
细钢丝铠装麻包3
粗钢丝铠装麻包5
相应裸外护层0
相应内铠装外护套 9
控制电缆型号编制及字母表示
类别用途 导体 绝缘 护套、屏蔽特征 外护层 派生、特性
K：控制电缆系列代号 T：铜芯* Y：聚乙烯 Y：聚乙烯 02，03
  L：铝芯 V：聚氯乙烯 V：聚氯乙烯 20，22 80，105
    X：橡皮 F：氯丁胶 23，30
    YJ：交联聚乙烯 Q：铅套 32，33
      P：编织屏蔽   1，2
注：*铜芯代表字母“T”型号中一般略写。
电缆型号及名称见下表。
型 号 电    缆    名    称 主要用途
KXV 铜芯橡皮绝缘聚氯乙烯护套控制电缆 固定敷设
KX22 铜芯橡皮绝缘钢带铠装聚氯乙烯护套控制电缆 固定敷设
KX23 铜芯橡皮绝缘钢带铠装聚乙烯护套控制电缆 固定敷设
KXF 铜芯橡皮绝缘氯丁橡套控制电缆 固定敷设
KXQ 铜芯橡皮绝缘裸铅包控制电缆 固定敷设
KXQ02 铜芯橡皮绝缘铅包聚氯乙烯护套控制电缆 固定敷设
KXQ03 铜芯橡皮绝缘铅包聚乙烯护套控制电缆 固定敷设
KXQ20 铜芯橡皮绝缘铅包裸钢带铠装控制电缆 固定敷设
KXQ22 铜芯橡皮绝缘铅包钢带铠装聚氯乙烯护套控制电缆 固定敷设
KXQ23 铜芯橡皮绝缘铅包钢带铠装聚乙烯护套控制电缆 固定敷设
KXQ30 铜芯橡皮绝缘铅包裸缰钢丝铠装控制电缆 固定敷设
K L Y 2 2
控制电缆 铝芯 聚乙烯绝缘 钢带铠装 聚氯乙烯外护层
铝芯聚乙烯绝缘钢带铠装聚氯乙烯外护层控制电缆
K X Q 2 3
控制电缆 橡皮绝缘 铅套 钢带铠装 聚乙烯外护层
铜芯橡皮绝缘铅套钢带铠装控制电缆
外护层型号（数字代号）表示的材料涵义按GB2952规定派生及特性用的数字及字母意义为：
1-铜丝缠绕屏蔽；80-耐热+80°C塑料；R-软结构线芯；
2-铜带绕包屏蔽；105-耐热+105°C塑料。
信   号   电   缆
信号电缆以用途的代号字母列为首位，一般依照下述规律编制：
类别、用途 导体 绝缘 内护套 外护套
  T-铜芯* V-聚氯乙烯 A-综合护套 11，2
P-信号电缆 L-铝芯 Y-聚乙烯 L-铝套 20，22
      V-聚氯乙烯护套 ...等
注：*铜芯代表字母“T”，型号中一般省略。
例如：
P Y V 29
信号电缆 聚乙烯绝缘 聚氯乙烯外护套 内钢带铠装
铜芯聚乙烯绝缘聚氯乙烯护套内钢带铠装信号电缆
P V V
信号电缆 聚氯乙烯绝缘 聚氯乙烯护套
铜芯（铜芯字母代号“T”，一般略写）聚氯乙烯绝缘乙烯护套信号电缆
外护层型号（数字编号）系代表电缆外护层结构防护等级（旧标准），本类产品有关编号意义如下：
11-裸金属护套一级外护层    20-裸钢带铠装护层
2-钢带铠装麻被护层         29-内钢带铠装护层
通 信 电 缆
通信电缆型号组成
类别用途—>导体—>绝缘—>内护层—>特征—>外护层（数字）表示—>派生—>数字含义
通信电缆代号说明
通信电缆代号说明见下表。表中所示代号中所缺的代号在派生中增加T(填充型)和G(高频)。
类别用途 导体 绝缘 内护套 特征 外护套 派生 数字含义
H-市内电话电缆 T-铜芯 V-聚氯乙烯 H-橡套 C-自承式 02  03 1第一种 0-无铠装 0-无外被层
HB-通信线 L-铝芯 Y-聚乙烯 L-铝套 D-带形 20  21 2第二种 1- 1-纤维层
HE-长途通信电缆 G-铁芯 X-橡皮 Q-铅套 E-耳机用 22  23 252-252kHz 2-双钢带 2-聚氯乙烯护层
HH-海底通信电缆   YF-泡沫聚乙烯 V-聚氯乙烯 J-交换机用 23  32 ......等 3-细圆钢丝 3-聚乙烯
HJ-局用电缆   Z-纸 .....等 P-屏蔽 33  41   4-粗圆钢网 4-
HO-同轴电缆       S-水下 42  43
HR-电话软线       Z-综合型 ....等
HP-配线电缆       W-尾巴电缆
HU-矿用话缆
HW-岛屿通信电缆
CH-船用话缆
