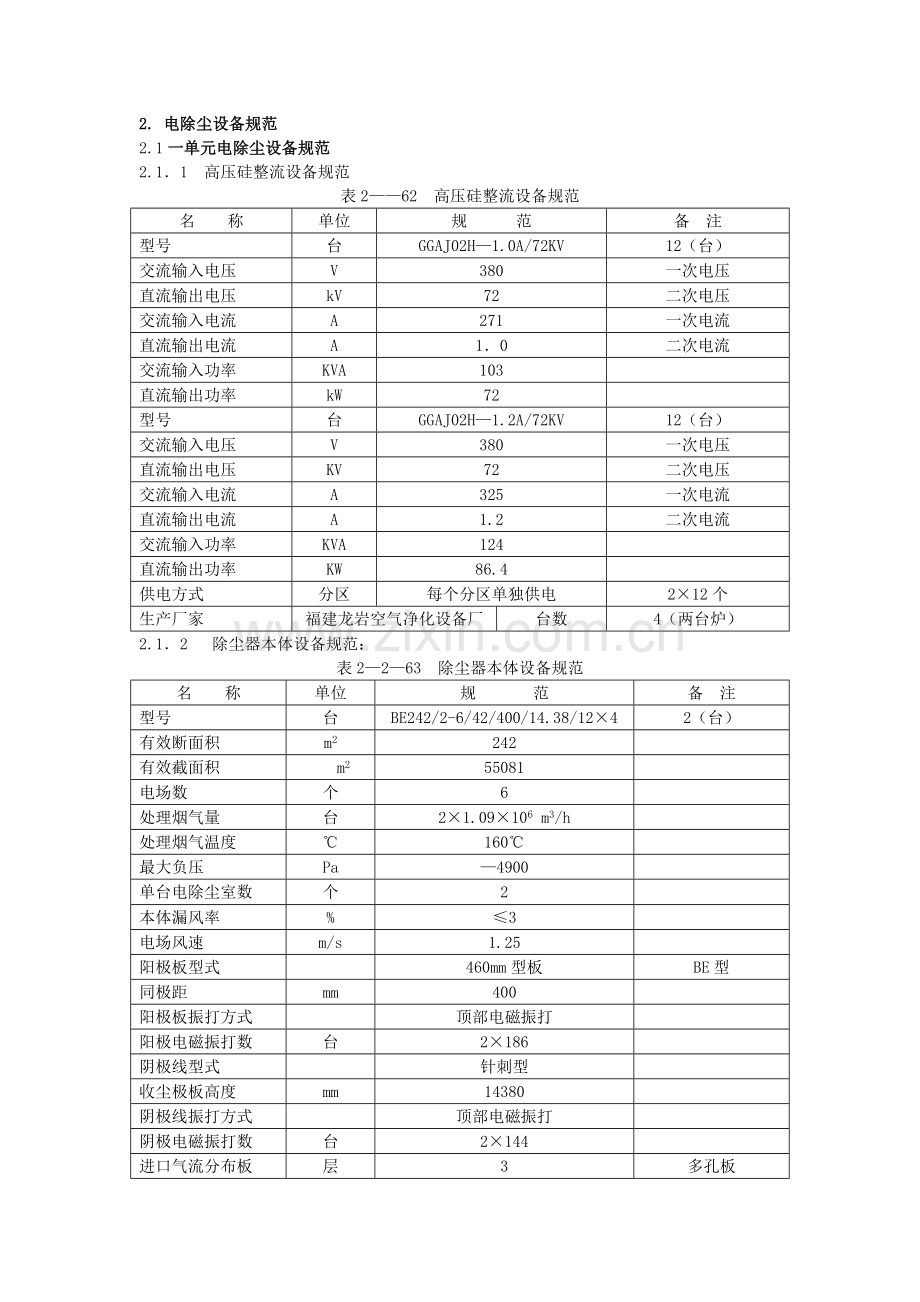

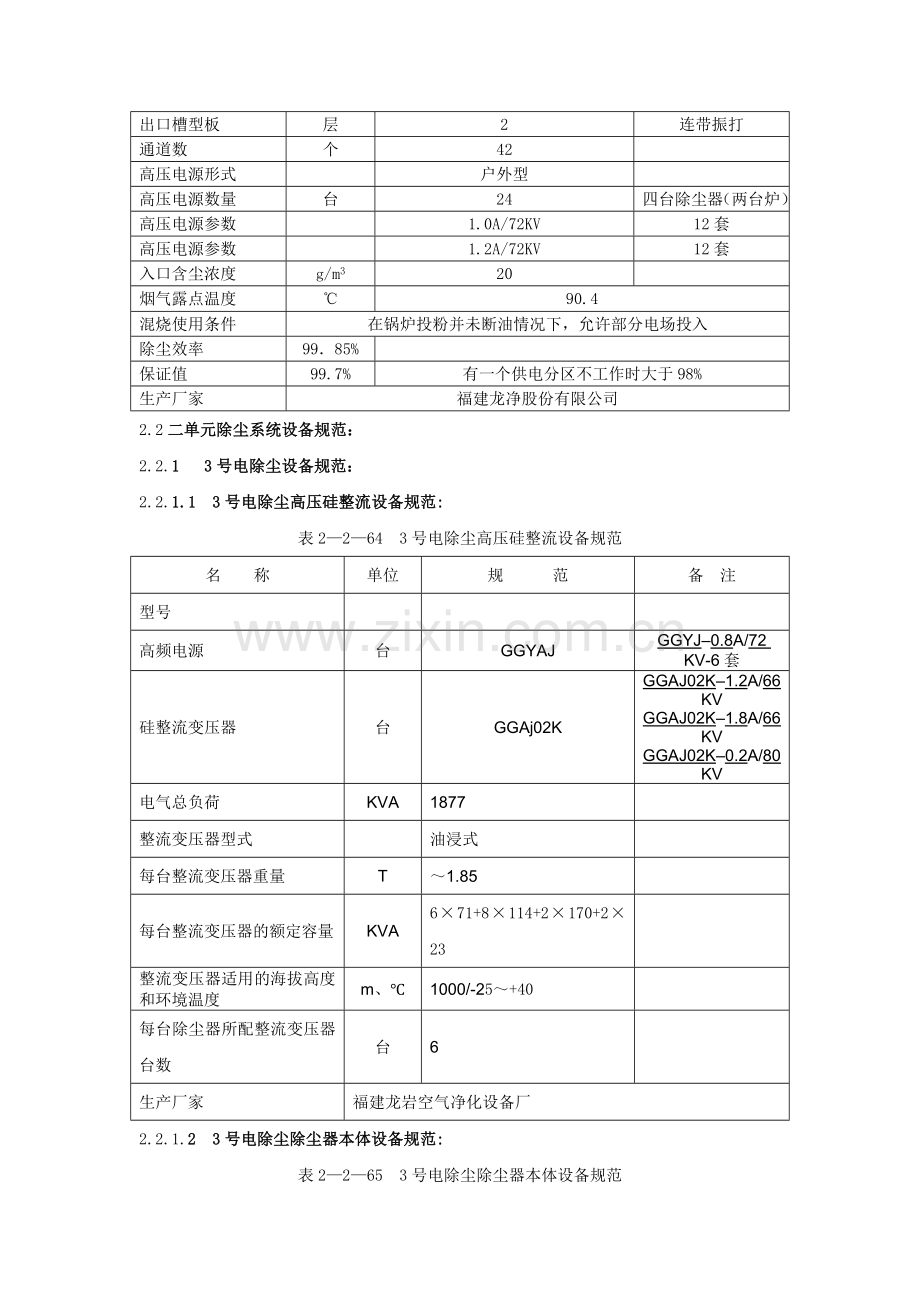

2. 电除尘设备规范 2.1一单元电除尘设备规范 2.1．1 高压硅整流设备规范表2——62 高压硅整流设备规范名称单位规范备注型号台 GGAJ02H—1.0A/72KV 12（台）交流输入电压 V 380 一次电压直流输出电压 kV 72 二次电压交流输入电流 A 271 一次电流直流输出电流 A 1．0 二次电流交流输入功率 KVA 103 直流输出功率 kW 72 型号台 GGAJ02H—1.2A/72KV 12（台）交流输入电压 V 380 一次电压直流输出电压 KV 72 二次电压交流输入电流 A 325 一次电流直流输出电流 A 1.2 二次电流交流输入功率 KVA 124 直流输出功率 KW 86.4 供电方式分区每个分区单独供电 2×12个生产厂家福建龙岩空气净化设备厂台数 4（两台炉） 2.1．2 除尘器本体设备规范：表2—2—63 除尘器本体设备规范名称单位规范备注型号台 BE242/2-6/42/400/14.38/12×4 2（台）有效断面积 m2 242 有效截面积 m2 55081 电场数个 6 处理烟气量台 2×1.09×106 m3/h 处理烟气温度 ℃ 160℃ 最大负压 Pa —4900 单台电除尘室数个 2 本体漏风率 % ≤3 电场风速 m/s 1.25 阳极板型式 460mm型板 BE型同极距 mm 400 阳极板振打方式顶部电磁振打阳极电磁振打数台 2×186 阴极线型式针刺型收尘极板高度 mm 14380 阴极线振打方式顶部电磁振打阴极电磁振打数台 2×144 进口气流分布板层 3 多孔板出口槽型板层 2 连带振打通道数个 42 高压电源形式户外型高压电源数量台 24 四台除尘器（两台炉）高压电源参数 1.0A/72KV 12套高压电源参数 1.2A/72KV 12套入口含尘浓度 g/m3 20 烟气露点温度 ℃ 90.4 混烧使用条件在锅炉投粉并未断油情况下，允许部分电场投入除尘效率 99．85% 保证值 99.7% 有一个供电分区不工作时大于98% 生产厂家福建龙净股份有限公司 2.2二单元除尘系统设备规范： 2.2.1 3号电除尘设备规范： 2.2.1.1 3号电除尘高压硅整流设备规范: 表2—2—64 3号电除尘高压硅整流设备规范名称单位规范备注型号高频电源台 GGYAJ GGYJ–0.8A/72 KV-6套硅整流变压器台 GGAj02K GGAJ02K–1.2A/66 KV GGAJ02K–1.8A/66 KV GGAJ02K–0.2A/80 KV 电气总负荷 KVA 1877 整流变压器型式油浸式每台整流变压器重量 T ～1.85 每台整流变压器的额定容量 KVA 6×71+8×114+2×170+2×23 整流变压器适用的海拔高度和环境温度 m、℃ 1000/-25～+40 每台除尘器所配整流变压器台数台 6 生产厂家福建龙岩空气净化设备厂 2.2.1.2 3号电除尘除尘器本体设备规范: 表2—2—65 3号电除尘除尘器本体设备规范名称单位规范备注处理烟气量(不包括漏风) 台 ≥1.09×106m3/h 处理烟气温度 ℃ 150±10 ℃ 最高160℃ 本体漏风率 % ≤2.5 阳极板型式 BE板阳极板有效高度 M 15 阳极板总有效面积 m2 60394 阳极板材质 SPCC 阴极线型式针刺线阴极线总长度 M 120007 比集尘面积 m2/ m3/sec 99.73 阴极线型式针刺线阴极线总长度 M 120007 阴极线材质不锈钢阴、阳极振打方式顶部电磁锤振打绝缘子电加热器 1.0kW/380V 120件比集尘面积（停任一电场时） m2/ m3/sec 79.79 灰斗高、低料位计射频导纳 60只驱进速度 cm/sec 6.27 驱进速度（停任一电场时） cm/sec 7.84 电气总负荷 KVA 1877 室数/电场数 1/5 单个电场长度 M 4.56 电除尘器有效长度 M 22.8 电场有效宽度 M 16.8 同极间距 Mm 400 通道数量 42 烟气流经电场时间 S 18.14 烟气流速（B-MCR工况下） m/sec 1.2 通道数个 42 本体阻力 Pa ＜294 微机型低压控制柜 DDJX-AP 入口含尘浓度 g/Nm3 26 气流均布系数＜0.2 设计效率 99．91% 保证效率 99.81% 当每台炉对应的电除尘器停任一电场时满足除尘器出口排放浓度<100mg/Nm3的标准。生产厂家福建龙净环保股份有限公司 2.2.2 4号电除尘设备规范： 2.2.2.1 4号电除尘高压硅整流设备规范: 表2—2—66 4号电除尘高压硅整流设备规范名称单位规范备注 ATR1——ATR6，BTR1——BTR6 型号台 GGAJ02H—1.0A/72KV 12（台）交流输入电压 V 380 一次电压直流输出电压 kV 72 二次电压交流输入电流 A 271 一次电流直流输出电流 A 1．0 二次电流交流输入功率 KVA 103 直流输出功率 kW 72 ATR7——ATR12，BTR7——BTR12 型号台 GGAJ02H—1.2A/72KV 12（台）交流输入电压 V 380 一次电压直流输出电压 KV 72 二次电压交流输入电流 A 325 一次电流直流输出电流 A 1.2 二次电流交流输入功率 KVA 124 直流输出功率 KW 86.4 供电方式分区每个分区单独供电 2×12个生产厂家福建龙岩空气净化设备厂台数 4（两台炉） 2.2.2.2除尘器本体设备规范: 表2—2—67 除尘器本体设备规范名称单位规范备注型号台 BE242/2-6/42/400/14.38/12×4 2（台）有效断面积 m2 242 有效截面积 m2 55081 电场数个 6 处理烟气量台 2×1.09×106 m3/h 处理烟气温度 ℃ 160℃ 最大负压 Pa —4900 单台电除尘室数个 2 本体漏风率 % ≤3 电场风速 m/s 1.25 阳极板型式 460mm型板 BE型同极距 mm 400 阳极板振打方式顶部电磁振打阳极电磁振打数台 2×186 阴极线型式针刺型收尘极板高度 mm 14380 阴极线振打方式顶部电磁振打阴极电磁振打数台 2×144 进口气流分布板层 3 多孔板出口槽型板层 2 连带振打通道数个 42 高压电源形式户外型高压电源数量台 24 四台除尘器（两台炉）高压电源参数 1.0A/72KV 12套高压电源参数 1.2A/72KV 12套入口含尘浓度 g/m3 20 烟气露点温度 ℃ 90.4 混烧使用条件在锅炉投粉并未断油情况下，允许部分电场投入除尘效率 99．85% 保证值 99.7% 有一个供电分区不工作时大于98% 生产厂家福建龙净股份有限公司 2.3三单元电除尘设备规范 2.3.1 高压硅整流设备规范：表2—2—68 高压硅整流设备规范名称单位规范备注型号台 GGAJ02H-/1.0/72KV型 16台交流输入电压 V 380 一次电压交流输入电流 A 271 一次电流直流输出电压 KV 72 二次电压直流输出电流 A 1.0 二次电流供电方式电场每个电场单独供电 2×4个生产厂家福建龙岩空气净化设备厂 2.3.2 除尘器本体设备规范：表2—2—69 除尘器本体设备规范名称单位规范备注型号台 XWD260×4型每台炉两台有效断面积 m 260 电场数个 2×4 处理烟气量 m3/h 2×1.05×106 处理烟气温度 0C 147 本体漏风率 % =3 电场风速 m/s 1.23 阳极板形式 480mm板型 C形板阳极板振打方式下部绕臂锤振打阴极线形式 RS管状芒刺线阴极线振打方式顶部绕臂锤振打通道数个 42 进口气流分布板层 2 出口槽型板层 2 高压电源形式户外型高压电源数量台 8 单台除尘器入口含尘浓度 g/m3 20 烟气露点温度 0C 90.4 混烧使用条件在锅炉投粉并未断油情况下，允许部分电场投入除尘效率 % 97.4 保证值 % 99 有一个供电分区不工作时大于98% 生产厂家宣化冶金环保厂 2.4 四单元电除尘设备规范 2.4.1高压硅整流设备规范：表2—2—70 高压硅整流设备规范名称单位规范备注型号台 GGAJ02H-/1.2/72KV型 16台交流输入电压 v 380 一次电压交流输入电流 A 325 一次电流直流输出电压 kv 72 二次电压直流输出电流 A 1.2 二次电流供电方式电场每个电场单独供电 2×4个生产厂家福建龙岩空气净化设备厂 2.4.2 除尘器本体设备规范：表2—2—71 除尘器本体设备规范名称单位规范备注型号台 XWD260×4型每台炉两台有效断面积 m 260 电场数个 2×4 处理烟气量 m3/h 2×1.05×106 处理烟气温度 0C 147 本体漏风率 % ≤3 电场风速 m/s 1.23 阳极板形式 480mm板型 C形板阳极板振打方式下部绕臂锤振打阴极线形式 RS管状芒刺线阴极线振打方式顶部绕臂锤振打通道数个 42 进口气流分布板层 2 出口槽型板层 2 高压电源形式户外型高压电源数量台 8 单台除尘器入口含尘浓度 g/m3 20 烟气露点温度 0C 90.4 混烧使用条件在锅炉投粉并未断油情况下，允许部分电场投入除尘效率 % 97.4 保证值 % 99 有一个供电分区不工作时大于98% 生产厂家宣化冶金环保厂
