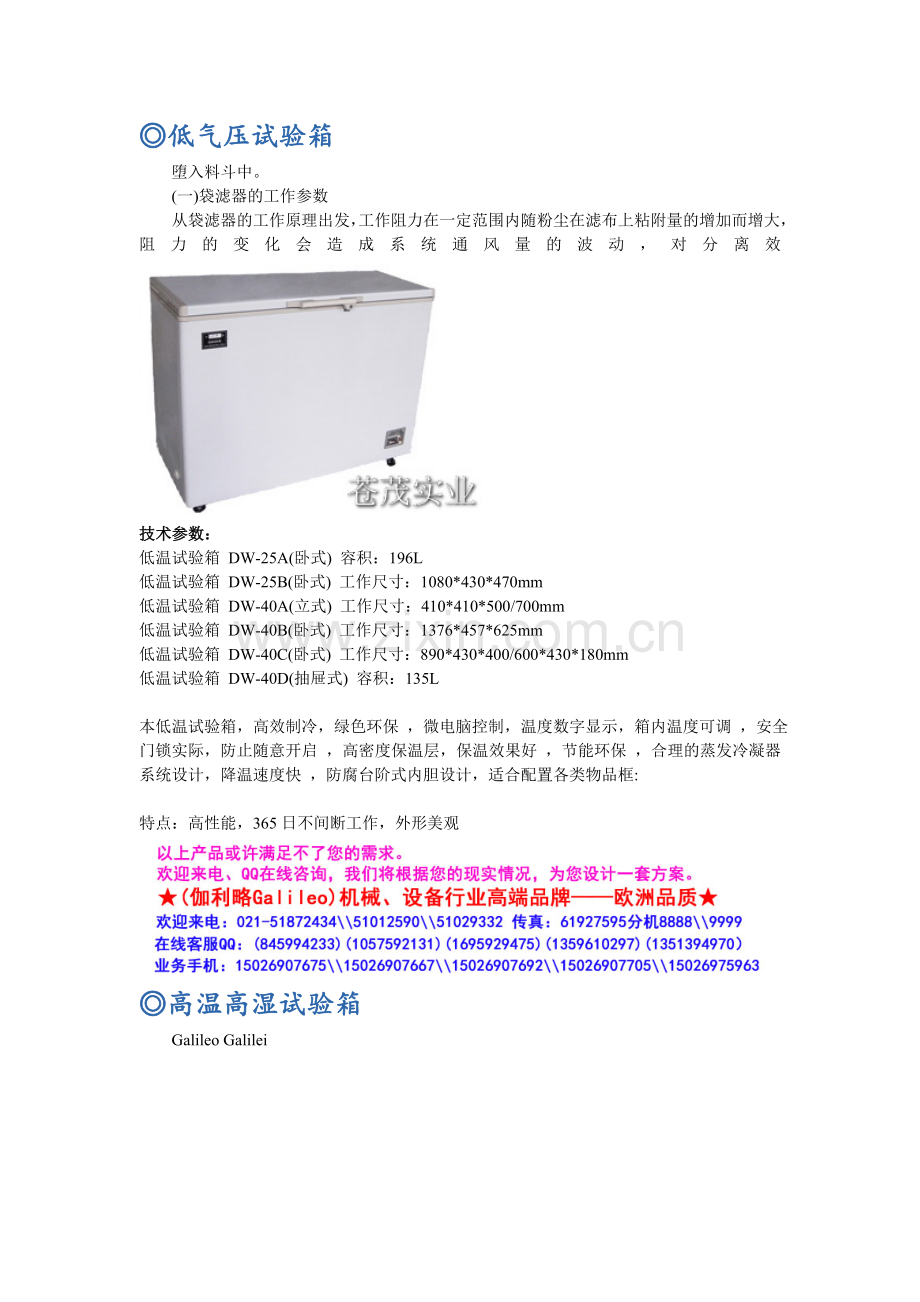

◎低气压试验箱
　　堕入料斗中。
　　(一)袋滤器的工作参数
　　从袋滤器的工作原理出发，工作阻力在一定范围内随粉尘在滤布上粘附量的增加而增大，阻力的变化会造成系统通风量的波动，对分离效　　　　　　　　　　　　　　　　　　　　　
技术参数：
低温试验箱 DW-25A(卧式) 容积：196L
低温试验箱 DW-25B(卧式) 工作尺寸：1080*430*470mm
低温试验箱 DW-40A(立式) 工作尺寸：410*410*500/700mm
低温试验箱 DW-40B(卧式) 工作尺寸：1376*457*625mm
低温试验箱 DW-40C(卧式) 工作尺寸：890*430*400/600*430*180mm
低温试验箱 DW-40D(抽屉式) 容积：135L

本低温试验箱，高效制冷，绿色环保 ，微电脑控制，温度数字显示，箱内温度可调 ，安全门锁实际，防止随意开启 ，高密度保温层，保温效果好 ，节能环保 ，合理的蒸发冷凝器系统设计，降温速度快 ，防腐台阶式内胆设计，适合配置各类物品框:　

特点：高性能，365日不间断工作，外形美观
◎高温高湿试验箱
　　Galileo Galilei

用途概述：
　　 用于考核各种电器、仪器、材料、零部件、设备在不同温度、湿度条件下的湿热试验及老化试验。
产品特点：
　　 智能型高温高湿试验箱是具有同时高温高湿功能的新一代产品。温度、湿度数字显示，仪表采用具有PID功能的智能型仪表。湿度仪表采用湿球作为测量传感器，只需定期加注蒸馏水即可，使用维护极为方便。先进的电热式加湿装置保证了干湿度最大范围的要求，并具有断水自控功能。内胆采用优质不锈钢，四角圆弧，底部一次性拉伸成型，外壳按照欧洲喷塑工艺标准。彻底改观了国产湿热试验箱的品质形象。获国家专利及浙江优秀科技产品荣誉。是目前最理想的高温高湿试验设备。

高温高湿箱技术参数
型 号
额定功率
（W）
额定电压
（V）
电源频率
（Hz）
工作室尺寸
（mm）
温度范围
（℃）
湿 度（%）
WCT45B
1800
220
50
750*600*600
RT+10~85℃
±1℃
40℃--93%RH
50℃--95%RH
70℃--60-98%RH
85℃--85%RH
+2%RH
-3%RH

WCT45C
1200
220
50
650*500*500
WCT45D
800
220
50
500*400*400
WCT45E
500
220
50
400*350*350
WCT45S
1800
220
50
1000*800*800

产品说明
智能型高温高湿试验箱是具有同时高温高湿功能的新一代产品。温度、湿度数字显示，仪表采用了具有PID功能的智能型仪表。湿度仪表采用湿球作为测量传感器，只需定期加注蒸馏水即可，使用维护极为方便。先进的电热式加湿装置四角圆弧，底部一次性拉伸成型，外壳按照欧洲喷塑工艺标准。彻底改观了国产湿热试验箱的品质形象。获国家专利及浙江优秀科技产品荣誉。是目前最理想的高温高湿试验设备。
安全须知
1）仪器使用前必须仔细阅读全部说明书，仪表说明书。
2）用户提供的电源插座额定参数应大与机器的电气额定参数，并具有良好的接地措施。
3）仪器使用环境应在通风良好的室内。
操作说明
先用所配的湿球纱布挂在湿度传感器上，下部浸入湿球杯中，杯中加入蒸馏水（应经常添加蒸馏水）。打开下层箱门，取出补水杯安装在后盖指定位置，蓄水桶加满清水（纯净水更佳），放在箱顶（应打开盖子），用橡胶管与补水杯连接，打开蓄水桶开关，水就会慢慢流入杯中及内胆中的加湿盘中，直到加热管浸入水中1/2处为佳。（水位可通过调节补水杯高度过来实现）。严禁盘中无水时打开电源开关！
使用完毕后，请及时关闭水箱开关
温度设定
打开电源开关，PV窗口显示测量值，SV窗口显示设定值。按一下功能键“SET”，PV窗口显示“SO”，下排窗口显示已设定值，此时按“▲”和“▼”键进行温度设定；完毕后再按一下功能键“SET”，仪表退回到标准显示模式。加热指示灯“OUT”亮，仪表开始工作。
如要调整其他参数时，按住功能键“SET”，键5秒，PV窗口显示“SHP”，下排设定上限报警（一般为2）：再按一下“SET” PV窗口显示“TI”，下排设置定时时间；再按一下“SET”，PV窗口显示“PO”，下排调整输出功率（超温时可利用此功能减小功率）；再按一下“SET”，PV窗口显示“P”，下排设置比例带；再按一下“SET”，PV窗口显示“I”，下排设置积分时间；再按一下“SET” PV窗口显示“D”，下排设置微分时间；再按一下“SET” PV窗口显示“T”，下排显示控制周期（出厂为2，不要轻易改动）；再按一下“SET” PV窗口显示“SC1”，下排修正传感器零点误差；再按一下“SET” PV窗口显示“SC2”，下排修正传感器满度误差；再按一下“SET” PV窗口显示“LOK”，下排设置电子锁（0-不锁，1-设定参数锁，2-全部锁定）；设置完毕后按住功能键“SET”5秒，仪表退回到标准显示模式。
湿度设定：
请参照相对温度对照表，确定湿球温度值，然后进行参数设定。打开电源开关，PV窗口显示测量值，SV窗口显示设定值。按一下功能键“SET”，PV窗口显示“SO”，下排窗口显示已设定值，此时按“▲”和“▼”键进行湿度设定；完毕后再按一下功能键“SET”，仪表退回到标准显示模式。加热指示灯“OUT”亮，仪表开始工作。其它操作按（A）温度设定
例如：温度设定85℃，相对湿度设定90%。查表得知干、湿球温度差为2.5℃，则湿度表的SV窗口应设定82.5℃。（相对湿度对照表祥见附表）
干燥设备选择的基本原则
　　每种干燥机装置都有其特定的适用范围，而每种物料都可找到若干种能满足基本要求的干燥装置,但最适合的只能有一种。如选型不当，用户除了要承担不必要的一次性高昂采购成本外，还要在整个使用期内付出沉重的代价，诸如效率低、耗能高、运行成本高、产品质量差、甚至装置根本不能正常运行等等。
　　以下是干燥机选型的一般原则，很难说哪一项或哪几项是最重要的，理想的选型必须根据自己的条件有所侧重，有时折中是必要的。
　　1.适用性-------干燥装置首先必须能适用于特定物料，且满足物料干燥的基本使用要求，包括能很好的处理物料(给进、输送、流态化、分散、传热、排出等)，并能满足处理量、脱水量、产品质量等方面的基本要求。
　　2.干燥速率高---仅就干燥速率看，对流干燥时物料高度分散在热空气中，临界含水率低，干燥速度快，而且同是对流干燥，干燥方法不同临界含水率也不同，因而干燥速率也不同。
　　3.耗能低-------不同干燥方法耗能指标不同，一般传导式干燥的热效率理论上可达100%，对流式干燥只能70%左右。
　　4.节省投资-----完成同样功能的干燥装置，有时其造价相差悬殊，应择其低者选用。
　　5.运行成本低---设备折旧、耗能、人工费、维修费，备件费...等运行费用要尽量低廉。
　　6.优先选择结构简单、备品备件供应充足、可靠性高、寿命长的干燥装置。
　　7.符合环保要求，工作条件好，安全性高。
　　8.选型前最好能做出物料的干燥实验，深入了解类似物料已经使用的干燥装置(优缺点)，往往对恰当选型有帮助。
　　9.不完全依赖过去的经验，注重吸收新技术，多听专家的意见。

干燥设备选型技术概述
　　同其他工业技术一样，干燥技术在应用过程中也得到长足的进步。目前已开发出的干燥机的种类已达400多种，而且有约200多种干燥机已应用于工业化生产，其中出现了许多新型干燥机，它们有的是对普通干燥机进行结构上的改进，有的借鉴吸收了其他干燥机的优点，有的完全是一种新想法。
　　干燥又是工业耗能相当大的一个单元操作，据资料记载，发达国家工业耗能的14%被用于干燥，有些行业的干燥耗能甚至占到生产总耗能的35%，而且这个数字在不断地增大。同时，运用矿物燃料作为热源进行干燥操作产生大量的二氧化碳等气体。干燥设备的尾气(这些气体中夹带一些粉尘)对大气环境有不良的影响，这对于日益引起全球关注的“环境保护”是一个极大的挑战。
　　几乎所有的工业都离不开干燥操作，虽然正确地了解干燥及干燥设备的工作机理有助于成功地完成干燥过程，但是仍然需要我们不断地投人人力和物力去进一步进行干燥技术的研究和开发，以使其在生产高质量产品的同时，有效地利用能源，减少对环境的不利影响，并且更易于实现过程操作和控制。
　　一、干燥技木的特点
　　干燥技术有很宽的应用领域，面对众多的产业、理化性质各不相同的物料、产品质量及其他方面千差万别的要求，干燥技术是一门跨行业、跨学科、具有实验科学性质的技术。通常，在干燥技术的开发及应用中需要具备三个方面的知识和技术。第一是需要了解被干燥物料的理化性质和产品的使用特点；第二是要熟悉传递工程的原理，即传质、传热、流体力学和空气动力学等能量传递的原理；第三要有实施的手段，即能够进行干燥流程、主要设备、电气仪表控制等方面的工程设计。显然，这三方面的知识和技术不属于一个学科领域。而在实践中，这三方面的知识和技术又缺一不可。所以干燥技术是一门跨行业、跨学科的技术。
　　现代干燥技术虽已有一百多年的发展史，但至今还属于实验科学的范畴。大部分干燥技术目前还缺乏能够精准指导实践的科学理论和设计方法。实际应用中，依靠经验和小规模实验的数据来指导工业设计还是主要的方式，造成这一局面的原因有以下几方面：
　　原因之一是干燥技术所依托的一些基础学科，(主要是隶属于传递工程范畴的学科)本身就具有实验科学的特点。例如，空气动力学的研究发展还要靠“风洞”实验来推动，就说明它还没有脱离实验科学的范畴，而这些基础学科自身的发展水平直接影响和决定了干燥技术的发展水平。
　　原因之二是很多干燥过程是多种学科技术交汇进行的过程，牵涉面广、变化因素多、机理复杂。例如在喷雾干燥技术领域里，被雾化的液滴在干燥塔内的运行轨迹是工程设计的关键。液滴的轨迹与自身的体积、质量、初始速度和方向及周围其他液滴和热空气的流向、流速有关。但这些参数由于传质、传热过程的进行，无时无刻不在发生着变化、而且初始状态时，无论是液滴的大小还是热空气的分布都不可能是均匀的。显然，对于如此复杂、多变的过程只凭借理论计算来进行工程设计是不可靠的。
　　原因之三是被干燥物料的种类是多种多样的，其理化性质也是各不相同。不同的物料即使在相同的干燥条件下，其传质、传热的速率也可能有较大的差异。如果不加以区别对待，就有可能造成不尽人意的后果。例如某些中草药的干燥，虽然同属一种药材，只因为药材产地或收获期存在区别就须改变干燥条件，否则产品质量就会受到影响。
　　以上三方面的原因决定了干燥技术的开发与应用要以实验为基础。但干燥搜术的这些特点往往被人有意或无意地忽视。制造厂商由于实验装置缺乏或机型不全(这在我国是一个普遍存在的现象)经常回避应做的干燥实验，而用户由于不了解干燥技术的特点，也经常放弃进行必要实验的要求。其结局是装置使用效果不佳，甚至于造成方案设计失败。在我国，这样的事例屡见不鲜，曾有过一套价值2000万元人民币的工业干燥装置因达不到使用要求而被闲置的教训。因此，建设工业干燥装置尤其是较大的装置之前，一定要进行充分的、有说服力的实验，并以实验结果作为工业装置设计的依据。这是干燥技术应用的显著特点。
　　此外，干燥设备种类繁多、各具用途也是干燥技术的一个特点。每一种技术都有自己适宜应用的领域。在工程实践中，要根据具体情况选择适用的干燥技术种类。这对投资费用、操作成本、产品质量、环保要求等方都会产生重大的影响。例如某一企业，在白炭黑滤饼干燥上曾经分别选用过箱式干燥、喷雾干燥、旋转气流快速干燥三种型式。最终结果证明这三种技术各有所长。箱式干燥生产白炭黑虽然生产效率低、人员劳动强度大，但产品质量好。与橡胶混炼后所生成的制品扯断强度值较高。旋转气流快速干燥设备紧凑、投资少、生产效率高，但所生成的橡胶制品的强度指标却是三者间最差的。喷雾干燥生产白炭黑，产品各项指标在三者间居中，但具有产品流动性好、粉尘污染小，深受用户及操作者欢迎的特点。在20世纪90年代，为白炭黑生产中采用哪种干燥方式更为先进的问题，曾在我国干燥界引发过争论。其实，三种设备各有特点，选用哪种机型要看用户自身的条件和产品要求。不存在哪种技术更为先进的结论。类似的例子有很多，都表明了干燥设备种类繁多、各具用途的特点。所以在应用中要仔细比较、慎重选择技术方案，而通过干燥实验来考核技术方案也是必不可少的步骤。
　　二、工业干燥装置的发展现状
　　干燥在许多生产中是一个十分重要的单元操作，因为干燥在这里不仅是简单的固液分离过程，更重要的常常是生产过程的最后一道工序，产品的质量、剂型在很大程度上取决于干燥技术和设备的综合运用情况。从经济角度考虑，干燥器价格昂贵，工程投资较大。另一方面，干燥又是高耗能过程，热效率在15%一80%这样大的范围内波动，而设备的运转费用与干燥器的设计选型有非常密切的关系，所以企业的决策者对此历来都比较重视。被干燥物料的品种有许多，它们的理化性质又有很大差异。甚至同一品种不同的生产工艺、同一品种不同的产品要求，导致干燥条件可能都有区别，所以就决定了干燥工程的复杂性。由此可见，干燥过程较其他的单元操作具有更高的技术性。
　　我国干燥设备在解放前基本是空白，只有烘房、烘箱和滚筒干燥机，干燥技术落后、生产设备原始。到1957年才出现了真空耙式干燥机，1964年以后干燥技术有了较快的发展。纵观我国干燥技术及设备的发展史，在几十年间经历由简到繁、由低级到高级的发展阶段，现在常用于生产的干燥设备有十余类三十多个系列，加上组合干燥设备约有五十几种，再加上专用干燥设备就更难于统计，合理地选用这些干燥设备也不是一件易事，选型的前提是了解这些设备的基本工作原理、结构特点以及适用物料范围，这样在选型时才避免走弯路。
　　近些年来，由于干燥技术的发展，给筛选设备带来了更多的复杂因素。即使是干燥设备的设计、制造或使用者也常常弄不清如何去选择合适的设备。由于干燥设备的推销者在市场上只是对他们推销的干燥机种类感兴趣，而对其他种类则并不介绍，这样，用户就只得借助于有关的现代干燥技术参考资料决定对设备的最后选择。毫无疑问，用户很需要由推销者提供的实验室，实验范围及技术经济方面的资料。因此，就必须熟悉大多数干燥设备，才有可能选出合理的设备。应该强调的是，在特定的生产运行状态中，很有可能有很多较适用的干燥机，但也必须知道，在特定的工作状态中，没有一个严格的规则规定出极精确的最佳干燥设备，每一种产品都有自己独特的生产方式。影响最佳干燥装置选择的因素很多，如选择间歇干燥还是连续干燥、矿物燃料的消耗、电耗、地方环境法或噪音污染限制等。产品产量对干燥机的选择更是一个主要因素。
　　三、干燥设备使用概况
　　前面提到，干燥设备是在许多工业生产中大量应用。多年来已有多种机型用于工业化生产中，如气流干燥器、流化床干燥器、喷雾干燥器、滚筒干燥机、耙式干燥器、冷冻干燥机、红外线干燥及组合式干燥等达几十种之多。为什么干燥设备类型很多呢？这主要是由于干燥物料型态、性质各不相同，处理的物料有各种不同的具体要求所致。
　　随着我国各行业的生产技术的飞跃发展，国内干燥技术和设备也得到了迅速发展。在散粒状物料的干燥方面，近几年来流态化技术获得了更加广泛的应用和新的发展。流态化干燥充分改善了气固相接触条件(蒸发表面积增大)，物料的剧烈搅动，大大减少了气膜阻力，给传热介质创造了极为有利的条件。除了国内在干燥技术中使用较早的气流干燥获得较迅速发展外，近年来流化干燥设备发展得最快。主要表现在利用流态化技术结合各种被干燥物料特性和要求创制了很多新型高效的流态化干燥器，分述如下。
　　直管气流干燥器是国内使用较早的流化干燥设备，经数年来的生产实践认为气流干燥对散粒状物料，特别是热敏性物料的干燥，还是比较理想的干燥设备。它无论生产量，占地面积等方面均比烘箱干燥优越，因此目前在制药、塑料、食品、化肥等工业中使用的更加广泛。但气流干燥还存在热利用率较低、设备高、气固两相相对速度较低等缺点。近年来创制了脉冲气流干燥器、旋风气流干燥器、粉碎气流干燥器等新型气流设备，克服了直管气流干燥的缺点。粉碎气流除降低高度外，还扩大了气流干燥器的使用范围，使易氧化的物料能用空气作为干燥介质，既降低了干燥动力消耗，又提高了产品的产量和质量，此外还采用了多级气流干燥流程和组合气流干燥流程，在气流干燥器的应用上，许多工程采用了二级串联方式，在有些物料的干燥上更加合理，也提高了热效率。直管气流干燥在生产操作方面已很成熟。脉冲气流、旋风气流干燥已工业化多年，操作已较成熟，但理论设计方面还很缺少。在今后的实践发展中还需进一步完善。
　　大部分热敏性较强和易氧化的物料，均采用气流干燥。一般能将初湿为10%一25%的物料干燥至1%-0.05%，被干燥的物料粒度一般在60-100目，产量一般在100 - 200kg/h。目前国内在制药、食品、塑料等工业中广泛使用。随着我国生产技术的飞速发展，气流干燥在今后的工业生产中必定应用得更加广泛。
　　流化干燥是最近年发展起来的又一干燥技术。经过生产实践证明它有很多优越性，能实现小设备大生产，由于热容系数较大和停留时间可任意调节，故对含表面水和需经过降速干燥阶段的物料均适用，特别适用于散粒物料的干燥。最近发展起来并已工业化的有下列几种型式：单层圆筒型、多层圆管型、振动流化床、卧式多室流化床干燥器、搅拌流化床以及内藏热管流化床等，其中以后者发展得较迅速。目前已在制药、化肥、食品、塑料、石油化工等工业中广泛使用。经过几年的实践，国内流化干燥无论在操作、设备结构等方面均已发展到较成熟阶段。从使用情况看，卧式多室流化干燥器由于结构简单、操作方便而稳定、物料适应性广，既能获得含水均匀的产品，动力消耗又少，是流态化干燥散粒状物料较理想的设备，今后值得推广与发展。内藏热管是流化床对流传热和传导传热相结合的产物，具有较高的热效率，干燥效果也效好，是近年来很受推荐的新机型。
　　国内锥形流化床按操作分有三种型式：一种是浓相溢流出料，近年来国内较多在流化造粒方面使用；另一种即喷动床干燥，是由床顶出料，产品在旋风分离器内收集或间歇操作床底出料。这种结构比流化床结构简单，设备小，产量大，干燥强度高、床层等温性强、不发生局部过热。过去仅适用于大颗粒物料(聚氯乙烯)，近年来已发展至能应用于细粒物料的干燥。目前在塑料、谷物、制药等部门使用。但因动力消耗较大，使用受到一定限制。
　　在溶液状或浆状物料的干燥方面也获得了较新的发展，除使用得较多的喷雾干燥有了新的发展外，近年来已成功地采用了锥形流化床进行喷雾造粒生产并已逐步在发展和完善中。喷雾流化造粒干燥器首先在化肥上采用，目前已在医药、食品等工业中采用。喷雾干燥在国内使用已有二十几年，在设计和操作等方面都已较成熟。近年来喷雾干燥有以下几方面的进展：
　　(1)干燥室除向大型化发展外，喷头雾化器性能方面有关单位也作较多的实验研究工作，并取得了显著效果；
　　(2)除热敏性溶液更加广泛采用喷雾干燥外，近年浆液也成功地采用了喷雾干燥；
　　(3)喷雾干燥与其他干燥技术结合以达到干燥或干燥造粒同时进行的目的，这也是我国干燥技术水平进一步发展的体现；
　　(4)目前正在进行低温喷雾干燥的实验，它是将含湿量极低而温度不高的空气作载体，空气经过预先脱水干燥，在干燥过程中产品温度不超过35’C，因此适用于热敏性物料的干燥，如医药、食品脱水等。

干燥机的工作原理
　　干燥过程需要消耗大量热能，为了节省能量，某些湿含量高的物料、含有固体物质的悬浮液或溶液一般先经机械脱水或加热蒸发，再在干燥机内干燥，以得到干的固体。在干燥过程中需要同时完成热量和质量(湿分)的传递，保证物料表面湿分蒸汽分压(浓度)高于外部空间中的湿分蒸汽分压，保证热源温度高于物料温度。
　　热量从高温热源以各种方式传递给湿物料，使物料表面湿分汽化并逸散到外部空间，从而在物料表面和内部出现湿含量的差别。内部湿分向表面扩散并汽化，使物料湿含量不断降低，逐步完成物料整体的干燥。
　　物料的干燥速率取决于表面汽化速率和内部湿分的扩散速率。通常干燥前期的干燥速率受表面汽化速率控制；而后，只要干燥的外部条件不变，物料的干燥速率和表面温度即保持稳定，这个阶段称为恒速干燥阶段；当物料湿含量降低到某一程度，内部湿分向表面的扩散速率降低，并小于表面汽化速率时，干燥速率即主要由内部扩散速率决定，并随湿含量的降低而不断降低，这个阶段称为降速干燥阶段。

干燥设备分类
　　用于进行干燥操作的设备。类型很多。根据操作压力可分为常压和减压(减压干燥器也称真空干燥器)。根据操作方法可分为间歇式和连续式。根据干燥介质可分为空气、烟道气或其他干燥介质。根据运动(物料移动和干燥介质流动)方式可分为并流，逆流和错流。按操作压力
　　按操作压力，干燥器分为常压干燥器和真空干燥器两类，在真空下操作可降低空间的湿分蒸汽分压而加速干燥过程，且可降低湿分沸点和物料干燥温度，蒸汽不易外泄，所以，真空干燥器适用于干燥热敏性、易氧化、易爆和有毒物料以及湿分蒸汽需要回收的场合。
　　按加热方式，干燥器分为对流式、传导式、辐射式、介电式等类型。对流式干燥器又称直接干燥器，是利用热的干燥介质与湿物料直接接触，以对流方式传递热量，并将生成的蒸汽带走；传导式干燥器又称间接式干燥器，它利用传导方式由热源通过金属间壁向湿物料传递热量，生成的湿分蒸汽可用减压抽吸、通入少量吹扫气或在单独设置的低温冷凝器表面冷凝等方法移去。这类干燥器不使用干燥介质，热效率较高，产品不受污染，但干燥能力受金属壁传热面积的限制，结构也较复杂，常在真空下操作；辐射式干燥器是利用各种辐射器发射出一定波长范围的电磁波，被湿物料表面有选择地吸收后转变为热量进行干燥；介电式干燥器是利用高频电场作用，使湿物料内部发生热效应进行干燥。按湿物料的运动方式
　　按湿物料的运动方式，干燥器可分为固定床式、搅动式、喷雾式和组合式；按结构，干燥器可分为厢式干燥器、输送机式干燥器、滚筒式干燥器、立式干燥器、机械搅拌式干燥器、回转式干燥器、流化床式干燥器、气流式干燥器、振动式干燥器、喷雾式干燥器以及组合式干燥器等多种。

产品相关知识：
仪表老化测试控制系统技术简介
　　一、简介
　　硬件包括老化箱、控制箱、监测仪器及工业电脑。
　　软件主要是指监控软件。
　　二、主要硬件构件及功能：
　　1，老化箱采用封闭式设计并加装风扇和抽风口，可以控制老化测试的环境温度;内部是多层抽拉式平台，方便产品的装卸;机架上的转接板提供产品老化测试时需要的各种接口，其中包括输入电源、输入电信号、输入负载及产品的输出信号监控等，它们通过线材分别与控制箱、信号发生器、负载相连。
　　2，控制箱主要是控制产品的上下电，系统中的每个产品的输入电源都是独立控制，当某个产品出问题后，系统会断开它的输入电源，操作员可以在系统工作时安全将它移开而不是等到老化测试结束，提高了生产效率;另外控制箱还可以将产品的输出信号切换监测仪器中测量，监测软件会根据测量数据判断产品是否正常工作。
　　3，监测仪器采用了NI数采卡，主要是测量产品的输出信号。测量速度快是它最突出的优点，同时它的高性价比也可以为企业节约成本。
　　4，工业电脑主要装载监控软件和NI数采卡。
　　三，软件：
　　监控软件主要功能：通过控制箱控制每个产品的上下电和判断产品的输出是否正常。
　　在软件界面中显示了每个机架上产品的工作情况及输出电压、箱体中的温控点的温度，系统将之与系统的温度设置值比较，起动或关闭风扇，从而保持老化箱的温度。
　　用户可以设置产品输出电压的规格、产品的老化时间、系统检测产品输出的间隔时间、测量数据保存的路径等。
　　系统还允许用户设置测试规则，以验证其正确性;系统中还有用户权限管理，保证系统使用的安全性。
　　四，总结
　　本老化及监控系统满足了产品老化测试的要求，而且操作简单，可同时老化多个机种;并在老化箱装有Fail告警灯，实现系统自动报警，可无人值守。大大降低了生产时间和成本。

无机盐业用干燥设备的分析
组合干燥设备应该包括：提供热源设备，一、二级干燥设备，尾气收“尘”设备等，希望设备制造、研究单位在热效率高、能耗低、配置简单、控制方便等方面做文章，在组合干燥设备方面做文章，服务别人，发展自己。如果碳酸钙行业的干燥问题解决好了，实现了设备高效、环境友好，其他品种干燥问题就好解决了。
无机盐业用干燥设备,总体要求是热效率高、能耗低、配置简单、控制方便、占地面积小、操作环境安全卫生。目前，无机盐行业使用较普遍的干燥设备有：旋转列管干燥机、回转间接加热干燥机、盘式连续干燥机、气流干燥机(又分脉冲气流、气流旋转、正负压二级气流干燥)、旋转闪蒸干燥机、回转滚筒干燥机、喷雾干燥机(又分造粒、粉状、离心式、压力式)、振动流化床干燥机、静态真空干燥机、热风循环烘箱、耙式、浆叶式真空干燥机、沸腾干燥机(卧式、立式)等。

按照目前行业普遍采用的脉冲布袋除尘器，操作环境是非常恶劣的，必须采取有力措施加以解决。因此，我们希望设备研制单位重点解决两个问题，一是含水量高的膏状微细物体干燥问题，二是物体干燥后尾气收“尘”工业卫生问题。仍以碳酸钙行业为例，全国200多个企业，在干燥设备选型上，基本采用回转间接加热干燥机、盘式连续干燥机、旋转列管干燥机等，生产效率虽然得到满足，能源消耗和尾气收“尘”都不理想，一进碳酸钙企业，从地上到房顶都覆盖着一层白色的碳酸钙粉末，甚至在办公室的桌椅上也是一层白，这一方面有管理问题，更重要的是干燥后尾气收“尘”不过关。最近这个行业引进了美国杜邦生产的除尘设备，基本解决了问题。
这些干燥设备为产品质量提供了保证，但是，都存在尾气收“尘”问题。由于纳米级产品的不断增加，原始粒径越来越微细，膏状物料潜在含水量提高，加上企业不断向大型化、规模化方向发展，企业渴望组合干燥设备。尤其是一些大吨位产品，如沉淀碳酸钙，目前全国生产量300多万吨，最小的生产线年产1万吨，10万吨规模要五套干燥设备，广西一家企业规划搞到50万吨，按目前的干燥设备水平，无论设备的占地面积还是产品干燥后的尾气收“尘”量都是很大的。

对沸腾干燥设备的防爆安全性问题进行浅析
对沸腾干燥设备，基本都是以流化床工作原理为基础的，其物料干燥过程的基础就是粉体的沸腾。同时，在排风作用下，容器内细微粉体经捕集袋过滤后排向室外，其捕集的过程就有大量的超细粉的产生，不管是在流态沸腾还是在捕集运行中，沸腾干燥的整个过程均伴有超细的粉体运动。然而，粉体运动存在的过程常伴有静电和粉尘爆炸的二个问题，在某些因素引导下会引起爆炸现象。目前国内在处理此类问题时，认为只要安置防爆电机就可行了，实属考虑欠妥。本文从粉体沸腾的静电和粉尘爆炸问题作理论的探讨，针对沸腾干燥设备的防爆安全性提出自己的观点，目的是为了此类设备制造和应用得更完整、更可靠和更安全。

1.沸腾干燥设备中粉体的不安全因素浅析

1.1沸腾干燥设备粉体沸腾中静电产生的因素探讨
物料在沸腾干燥设备沸腾干过程中，由于干燥气体与物料颗粒表面产生剧烈的摩擦，干燥固体粒子之间也会产生剧烈的碰撞与摩擦，同时固体粒子还与筒体壁面、捕集袋及管路壁面发生剧烈的碰撞与摩擦，使得固体粒子表面带有大量的静电；另一方面，随着固体粒子的不断细化，产生了大量的新生表面，原粒子的表面电荷平衡状态被破坏，使新生粒子表面带上大量电荷。由于聚集、粘附管壁等原因，一旦当整机接地状态不良时，可使积累的静电电荷形成相当高的电压，其在一定条件下会导致静电释放产生的电火花。如果被干燥物料是易燃易爆物，这种静电火花极易引起干燥物料的突然燃烧或爆炸。
文献研究认为“静电最高处在于捕集袋内”，这是由于风机运行抽去大量容器内细小粉尘，这样在捕集袋内大量积累带电粉尘。而产生火花放电的最危险点可认为在捕集袋、分离小管道内。

1.2沸腾干燥设备中粉尘爆炸产生的因素探讨
粉尘爆炸的定义为悬浮于空气中的粉尘颗粒与空气中的氧气充分接触，在特定条件下瞬时完成氧化反应，反应中放出大量热，从而产生高温、高压的现象。一般来说，可燃固体在空气中燃烧时会释放出能量，并产生大量的气体，而释放出能量的快慢既燃烧速度的大小在固体（粉尘）暴露在空气中的面积有关。因此，对于同一种固体物质的粉体，其粒度越小，比面积越大，燃烧扩散就越快。若固体的粒度很细，以至可悬浮起来，一旦有点火源使之引燃，则可在极短的时间内释放出大量的能量，这些能量来不及散逸到周围的环境中去，致使该空间内气体受到加热并绝对膨胀，而另一方面粉体燃烧时产生大量的气体，会使体系形成局部高压，以至产生爆炸及传播。
文献认为，任何粉尘爆炸要具备三个要素，即①点火源；②可燃细粉尘；③粉尘浮悬于空气中，形成在爆炸浓度范围内的粉尘云。其中，三个要素同时存在才会发出爆炸，因此只要消除其中一个要素，就可有效防止粉尘爆炸。

1.3沸腾干燥设备中粉体不安全因素的探讨
由于不管是在流态沸腾还是在捕集运行中，物料在沸腾干燥设备沸腾极易产生大量粉尘，粉尘沸腾极易造成上述的静电火花，即可能造成点火源要素。对于“粉尘云”而言，正如文献所述的“可燃物粉体颗粒大于400μm时，所形成的粉尘云不再具有可爆性。”而当“粉体颗粒度在10μm以下时，则具有较大的危险性”，对沸腾干燥设备的捕集袋与排出管道之间的粉体粒度极细的情况下，极有可能上述的“粉尘云”。故对一般物料就极有可能存在着粉尘爆炸的因素，倘如物料中含有可燃细粉组分的话，就意味着具备粉尘爆炸的三个要素，粉尘爆炸的可能性极大。
如果只在沸腾干燥设备中设有防爆电机的话，只是基础上防止“点火源”，其也是此类设备所必须配置的。上述可知，静电和粉尘爆炸是此类设备防爆安全的关键所在，其常被人们所忘却，而药品生产的实际是确保生产设备的安全、可靠和符合相应工艺要求。人们不能只凭“过去没有发生此类事故，对此不必太认真”的概念去生产制造此类设备，应科学性和安全性去考虑。

2.沸腾干燥设备中粉体安全的预防措施

对沸腾干燥设备中粉体沸腾的所引起安全隐患，有文献对粉体易产生此二类隐患的预防作了一定阐述，作为沸腾干燥设备可作如下的借鉴。

2.1沸腾干燥设备防静电的措施
对沸腾干燥设备中粉体沸腾防止静电可借鉴的措施如下：
1）捕集袋采用防静电纤维材料制成，及时消除进入袋中的粉体上的静电，避免粉体聚集成块脱落时产生的剥离起电。
2）采用导体材料作送风管道及各连接部件的连接件，并将整个系统仔细接电，使粉体上的静电能及时地导走。
3）其它方法，如增大管道直径、减少弯头、定期清灰和出料、操作工人穿戴防静电服操作等，对抑制、减少和消除粉体沸腾过程中的静电也是有效的。

2.2沸腾干燥设备防粉尘爆炸的措施
对沸腾干燥设备中粉体沸腾防止防粉尘爆炸可借鉴的措施如下：
1）清除点火源，对于可能产生火源的设备和装置应安装有抑爆系统，在除尘或滤尘设备和管道中设置防爆膜或泄压阀。
2）经常清除管道和捕集袋内的粉尘，不得有粉尘堆积。
3）电器设备要采用防爆装置，如防爆电机、加装地线等。
4）厂房设计要符合预防粉尘爆炸的要求，按抗爆设计，并要有足够的防爆泄压面积。

3.防爆安全性在本沸腾干燥设备的应用

针对国内有些沸腾干燥设备防爆意识不完善性，只是采取简单的防爆措施，不能确保操作人员、厂房的安全，在生产中存在一定的隐患。常固定在“过去没有发生此类事故，对此不必太认真”的概念中去制造设备，随着人们对安全意识的加强及日后干燥物料组分的复杂话，此类设备的防爆要求已提到急切的等级。故常州市常虹干燥设备根据多年来生产沸腾制粒机的生产经验并结合国外同类设备的特点，特别是沸腾干燥设备在结构上采取了必要的防止措施。现以本研发的防爆沸腾干燥设备之一为例，说明防爆结构的应用。
新型防爆制粒包衣机如图所示，其进风有二至三级过滤，引风机带有消音装置，整个制粒、包衣工艺过程从进风、雾化、排风都处于个封闭状态，达到高效节能效果。除捕集袋采用防静电纤维材料外，防尘布袋过滤器的两端压差能自动测量并可控，使床内保持最佳流化状态。其中，设备分左右捕集室，共2个捕集布袋，每个捕集布袋下面边缘部分采用气囊结构与布袋底边固定，当布袋架和气囊结构拉到适当位置，气囊充气、膨胀把布袋的下边边缘与上筒体内壁密封。此结构形式操作方便，操作人员不需爬至高处装拆布袋。
主机上部设有防爆装置，当主机内部产生正压时，防爆门F中的压力预警机构发出气信号，经气电转换使整个系统断电，快速阀门a、b迅速关闭，如筒体压力继续升高，迫使防爆门F自动打开，爆炸气体由泄爆通道排出主机，以确保人员和设备的安全。泄爆试验经国家经贸委天津制药机械检测中心的检测，当主机筒体内部正压＞0.8kg/cm2时，泄爆门自动打开。
此外，设备电器部分应有防爆措施，风机防爆，观察灯防爆。另在使用说明书和电气安装方面都强调了安全接地等安装要求，这些都与设备使用厂的总接地设施有关。
具备上述结构的防爆制粒包衣机已推向市场，该设备具有制粒、包衣、干燥功能和防爆性能，适用于中、西药、食品、化工等行业的粉体制粒及粉、粒、丸剂的表面涂层包衣。

4.小结

以上对粉体沸腾所伴有静电和粉尘爆炸的二个问题作理论探讨，从而重申了沸腾干燥设备的防爆安全重要性。

干胶滤饼干燥的选型研究
1 前言

干燥作为一种单元操作，涉及的行业十分广泛，干燥过程遇到的物料种类十分繁多，性质各不相同。针对干燥物料，选择最适宜的干燥设备十分重要；它不仅是获得满意合格产品的重要保障，而且直接影响到投资和能耗。在干燥选择上，要考虑如下几个方面：加热方法（对流、传导、辐射）对干燥过程的影响；操作强度和操作压力对干燥过程的影响；产品的最终性能和质量要求；被干燥物料的性质；能源价格等等。但对于某种特定的物料，在无成熟使用经验或欲对传统的干燥设备进行改造、更新时，上述分析方法往往难以确定合适的干燥设备。此时，通过实验获取相关的数据和信息，从而确定该特定物料的干燥设备，仍是一个有效的值得采用的方法。本文拟就氢氧化铝干胶滤饼的干燥设备选型试验，做一探讨。

2 实验目的

干胶滤饼（氢氧化铝）作为触媒的载体，要求其具有较大的比表面积和孔容，物料的进口湿含量80%，要求出口湿含量≤3%。根据物料的特性，本次实验选择工大设备提供的旋转闪蒸干燥器、双桨叶干燥器和盘式连续干燥器。同时在实验室采用烘箱干燥，以进行对比分析。

旋转闪蒸干燥器具有湿物料可一次干制成粒度均匀的合格产品、干燥强度高、连续操作、设备紧凑等优点;但存在能耗高、易破坏物料晶形、后处理设备多等问题。传导型的盘式连续干燥器是一种由大小中空干燥盘作上下交替排列的干燥器，盘子固定不动，中间转轴带有耙臂，每个耙臂上装有若干耙叶，轴带动耙臂、耙叶转动。合理地配置耙叶，使小干燥盘上的物料自中心向盘外缘运动，由小盘外缘落到下一层大干燥盘上；大盘上的物料在耙叶的带动下自外缘向盘中心运动，由中心落到下一层小干燥盘上。如此往返下落，最后由最下一层盘经出料口排出成品物料。干燥的湿分则由顶部出口排空。该干燥器具有热效率高、能耗低、可调控性好、物料不易丢失等优点。桨叶干燥器也是一种传导干燥设备，其主要优点是热效率高。

本次实验目的：

⑴ 用旋转闪蒸干燥器、桨叶干燥器、盘式连续干燥器进行干胶滤饼的干燥，验证其干燥产品的物化指标是否能达到工艺要求。

⑵ 以上三种干燥设备的实验结果与烘箱实验结果进行对比分析。

⑶ 根
