加工中心自动找正.doc

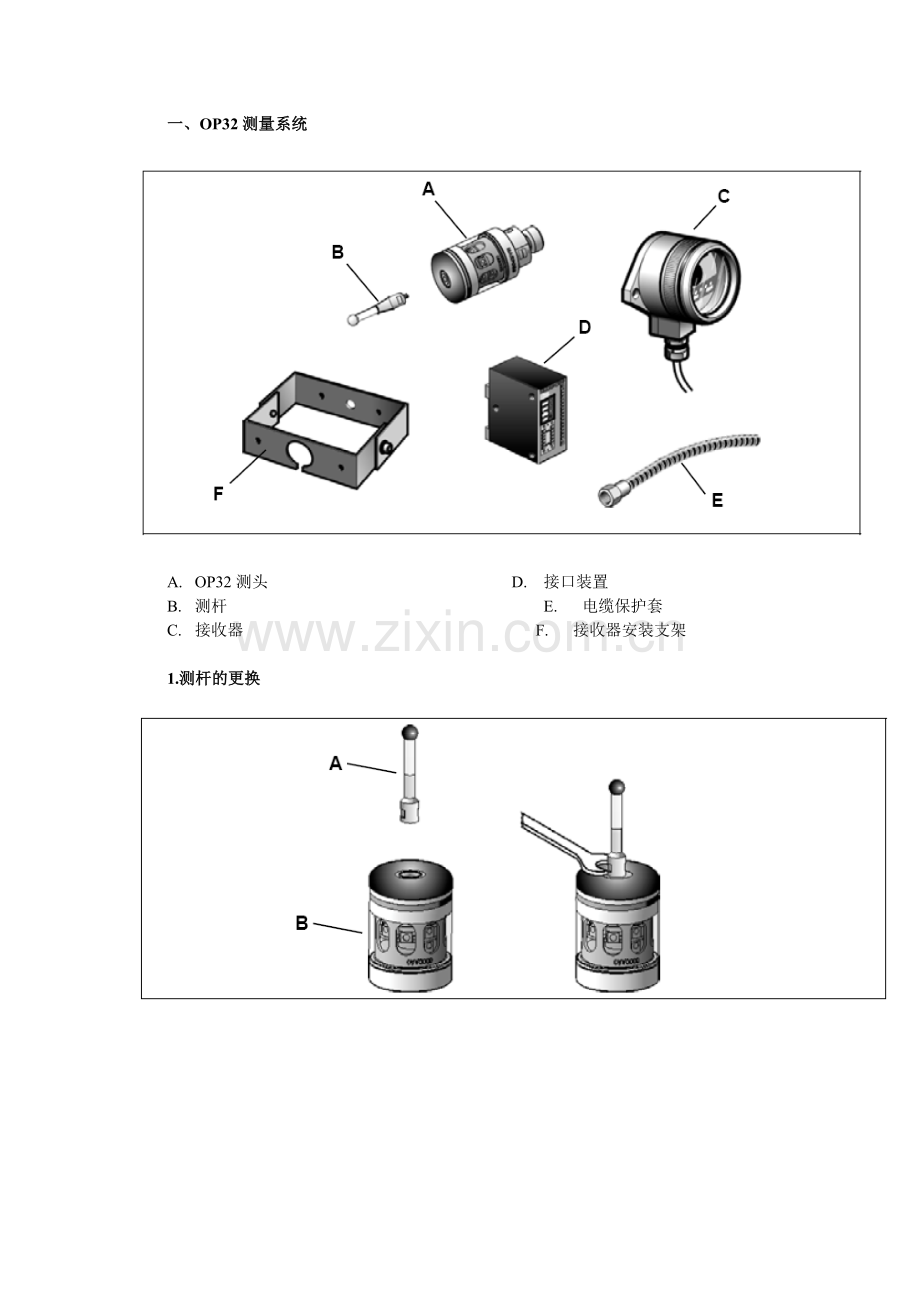

一、OP32测量系统

A. OP32测头 D. 接口装置
B. 测杆 E. 电缆保护套
C. 接收器 F. 接收器安装支架

1.测杆的更换

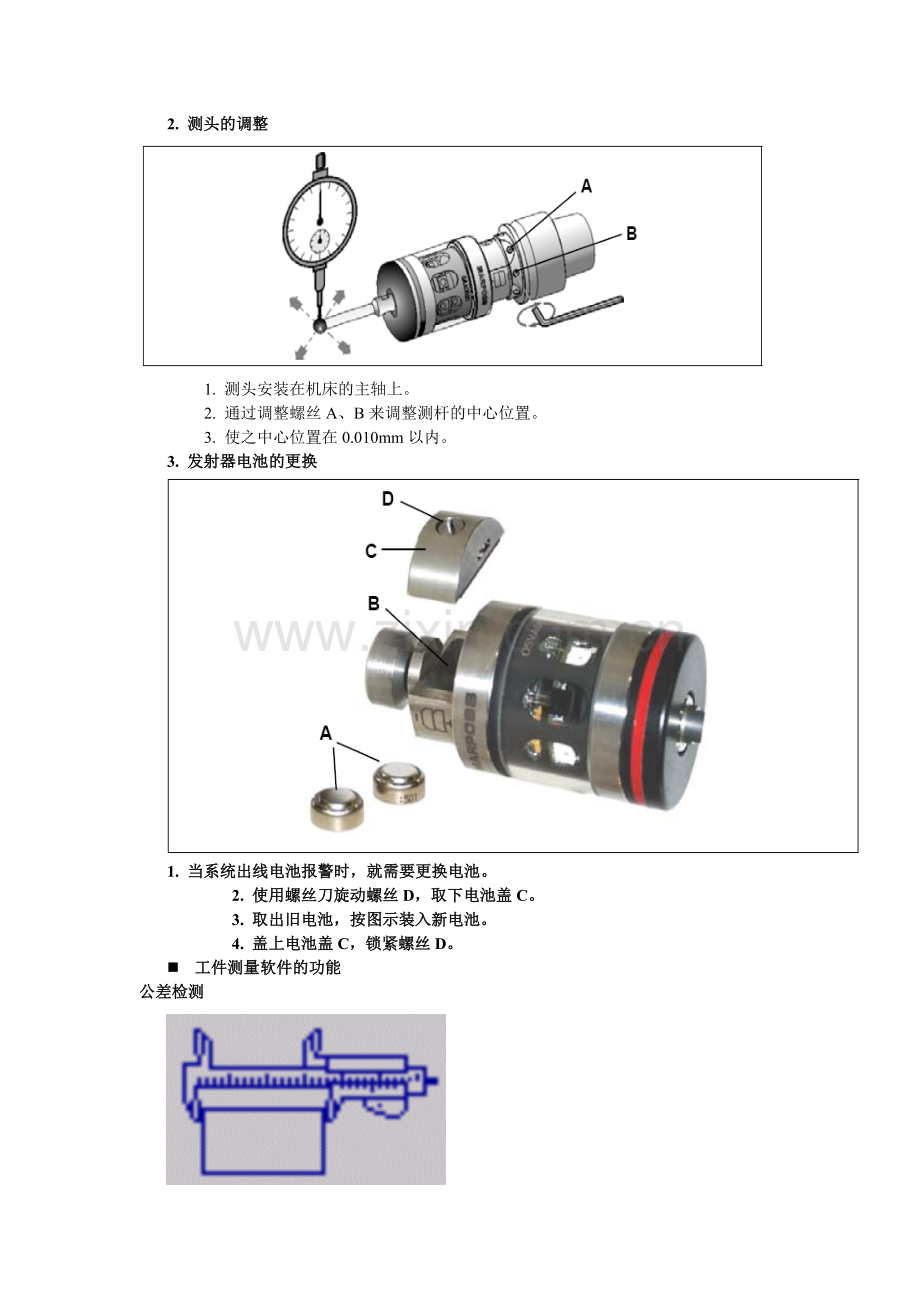

2. 测头的调整

1. 测头安装在机床的主轴上。
2. 通过调整螺丝A、B来调整测杆的中心位置。
3. 使之中心位置在0.010mm以内。
3. 发射器电池的更换

1. 当系统出线电池报警时，就需要更换电池。
2. 使用螺丝刀旋动螺丝D，取下电池盖C。
3. 取出旧电池，按图示装入新电池。
4. 盖上电池盖C，锁紧螺丝D。
n 工件测量软件的功能
公差检测

• 定义工件坐标系

• 纠正刀具补偿

• 测量结果输出

功能介绍及使用
• 循环的功能
1. 该循环用于标定测杆X+，X-，Y+，Y-和Z-(Z+)方向
2. 标定值将在实际的测量循环中使用，纠正测杆球与主轴中心线的偏差

• 运行前的操作
1.把测头装载到机床主轴上
2.使用千分表找出标定块中心点，把X和Y轴机械坐标和标定块表面的Z轴机械坐标输入到工件寄存器中
3.把测头的长度输入到对应的刀具长度补偿寄存器中，并激活生效。注意：该值应该减去测杆球的半径。
n 1.标定（直测杆）循环O9301
调用格式：
G65 P9301 Dd Ss [Cc] [Ee] [Kk] [Xx] [Yy]
D
Z 轴
X 轴
S
K
