工洲阀门◇台湾品质
——引进台湾先进加工检验技术◇为高品质产品提供保证
电磁阀测试台

一、产品[电磁阀]的详细资料：
产品型号：HVJB25
产品名称：电磁阀测试台产品特点：工洲牌HVJB25电磁阀用于气动阀门“开启”或“关闭”的电控操作。符合NAMUR连接标准，直接安装在气动执行器侧面，无需管子连接。根据仪表控制系统需要选择单电控或双电控；二位五通电磁阀配双作用式执行器，二位三通电磁阀配单作用式执行器，整机简单、紧凑，体积小、寿命长。该产品有基本型（IP67）和防爆型，防爆级别ExdIIBT4,其防爆级别适用于工厂的易爆环境场所。
二、型号编制：

三、主要技术参数：
工作介质：空气（经40微米滤网过滤） 耗电量：AC220V：3.9VA,6.0VA,8.5VA;
接 口：进气口G1/4 排气口G1/4 DC24V： 2.5W,4.8W
有效截面积(mm)2：35 换向时间(S)：0.05
润滑：不需要(也可供油) 手动方式：按下换向(按下一旋转可自锁)
工作压力(MPa)：0.15-0.8 基本型：IP65
工作温度(℃)：0-50在不冻结条件下使用) 防爆型：ExdIIBT4
电压范围：15%

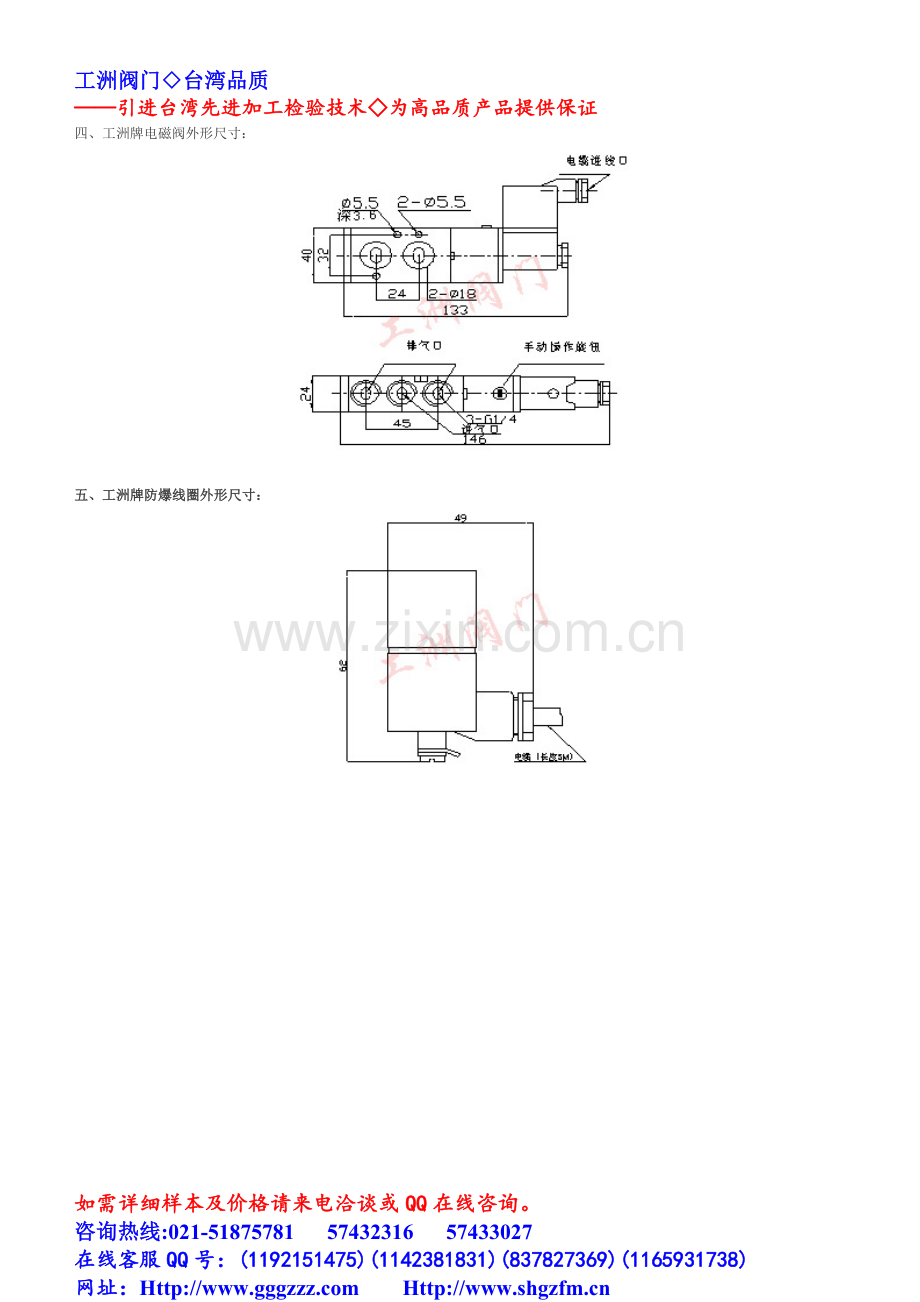

四、工洲牌电磁阀外形尺寸：

五、工洲牌防爆线圈外形尺寸：

一、产品说明：
工洲牌先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。

二、结构特点：

耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。采用杠杆原理保证线圈和阀体彻底隔离

三、结构原理：

电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下， 关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
四、技术参数 ：
介质温度℃
ZCZG
≤250
ZCZH
≤400
公称压力（MPa）
ZCZG
2.5
ZCZH
4.0
工作压差（MPa）
ZCZG
0.1-2.5
ZCZH
0.1-4.0
公称通径（MPa）
15
20
25
32
40
50
65
80
100
功耗
130VA
480VA
电源电压
AC220V DC 24V 其余规格可作特殊订货
额定流量系数（KV）
3.8
7.4
10.3
18.8
25.7
41
58
85
154
泄漏量（ml/min）
按JB/T7352-94·F规定

五、工洲牌ZCZG先导直动高温电磁阀安装尺寸:
DN
L
H
D
D1
D2
D3
b
f1
f
n-d
10
160
298
90
60
34
41
16
4
2
4-Ø14
15
160
298
95
65
39
45
16
4
2
4-Ø14
20
200
304
105
75
50
55
16
4
2
4-Ø14
25
200
304
115
85
57
65
16
4
2
4-Ø14
32
200
314
140
100
65
78
18
4
2
4-Ø18
40
260
460
150
110
75
85
18
4
3
4-Ø18
50
300
460
165
125
87
100
20
4
3
4-Ø18
65
290
433
185
145
109
120
22
4
3
8-Ø18
80
310
433
200
160
120
135
22
4
3
8-Ø18
100
350
461
235
190
149
160
24
4.5
3
8-Ø22

其它品种隔膜阀

一、产品[电磁阀]的详细资料：
产品型号：HVJB25
产品名称：电磁阀测试台产品特点：工洲牌HVJB25电磁阀用于气动阀门“开启”或“关闭”的电控操作。符合NAMUR连接标准，直接安装在气动执行器侧面，无需管子连接。根据仪表控制系统需要选择单电控或双电控；二位五通电磁阀配双作用式执行器，二位三通电磁阀配单作用式执行器，整机简单、紧凑，体积小、寿命长。该产品有基本型（IP67）和防爆型，防爆级别ExdIIBT4,其防爆级别适用于工厂的易爆环境场所。
二、型号编制：

三、主要技术参数：
工作介质：空气（经40微米滤网过滤） 耗电量：AC220V：3.9VA,6.0VA,8.5VA;
接 口：进气口G1/4 排气口G1/4 DC24V： 2.5W,4.8W
有效截面积(mm)2：35 换向时间(S)：0.05
润滑：不需要(也可供油) 手动方式：按下换向(按下一旋转可自锁)
工作压力(MPa)：0.15-0.8 基本型：IP65
工作温度(℃)：0-50在不冻结条件下使用) 防爆型：ExdIIBT4
电压范围：15%
四、工洲牌电磁阀外形尺寸：

五、工洲牌防爆线圈外形尺寸：

一、产品说明：
工洲牌先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。

二、结构特点：

耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。采用杠杆原理保证线圈和阀体彻底隔离

三、结构原理：

电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下， 关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
四、技术参数 ：
介质温度℃
ZCZG
≤250
ZCZH
≤400
公称压力（MPa）
ZCZG
2.5
ZCZH
4.0
工作压差（MPa）
ZCZG
0.1-2.5
ZCZH
0.1-4.0
公称通径（MPa）
15
20
25
32
40
50
65
80
100
功耗
130VA
480VA
电源电压
AC220V DC 24V 其余规格可作特殊订货
额定流量系数（KV）
3.8
7.4
10.3
18.8
25.7
41
58
85
154
泄漏量（ml/min）
按JB/T7352-94·F规定

五、工洲牌ZCZG先导直动高温电磁阀安装尺寸:
DN
L
H
D
D1
D2
D3
b
f1
f
n-d
10
160
298
90
60
34
41
16
4
2
4-Ø14
15
160
298
95
65
39
45
16
4
2
4-Ø14
20
200
304
105
75
50
55
16
4
2
4-Ø14
25
200
304
115
85
57
65
16
4
2
4-Ø14
32
200
314
140
100
65
78
18
4
2
4-Ø18
40
260
460
150
110
75
85
18
4
3
4-Ø18
50
300
460
165
125
87
100
20
4
3
4-Ø18
65
290
433
185
145
109
120
22
4
3
8-Ø18
80
310
433
200
160
120
135
22
4
3
8-Ø18
100
350
461
235
190
149
160
24
4.5
3
8-Ø22

一、概述：
工洲牌电磁阀脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器压力保持在设定的范围之内，以保证除尘器的处理能力和除尘效率。DMF-Z型电磁脉冲阀为直角型阀，其进出口之间的夹角为90℃，它适合于隼气筒与除尘器喷吹管和安装连接。气流畅通，能提供符合要求的清灰气脉中。

二、技术指标：
1、工作压力：0.4~0.6MPa
2、工作介质：清洁空
3、电压：DC24V
4、电流：0.8A
5、使用环境：1温度-10~55℃ 2空气的相对湿度不超过85%
6、膜片寿命：喷吹100万或三年
三、工作原理：
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气通过节流孔进入后天室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。
四、工洲牌DMF-Z电磁隔膜阀外形尺寸：
型号
接口
宽度
A
B
C
D
重量（G）
公制连接螺纹
DFM-Z-20
20mm
G3/4″
80
88
128
48
20
650
DFM-Z-25
25mm
G1″
96
108
136
60
23
780
DFM-Z-40
40mm
G2 1/2″
112
131
148
75
32
1120
DFM-Z-40S
40mm
G2 1/2″
112
131
180
75
32
1135
DFM-Z-50S
50mm
G2″
160
180
206
100
43
2320
DFM-Z-62S
62mm
G2 1/2″
188
204
226
110
49
4110
DFM-Z-76S
76mm
G3″
200
220
250
120
66
4350

一、技术参数：
型号
2W160-10
2W160-15
2W200-20
2W250-25
2W350-35
2W400-40
2W500-50
符号

使用液体
空气、水、油、瓦斯
动作方式
直动式
型式
常闭式
流量孔径mm
16
20
25
35
40
50
CV值
4.8
7.6
12
24
29
48
接管口径
3/8″
1/2″
3/4″
1″
1 1/4″
1 1/2″
2″
使用流体粘滞度
20CST以下
使用压力**kg/cm2
水0.5 空气0~7 油0~7
最大耐压力kg/cm2
10
工作温度
-5~80
使用电压范围
±10%
本体材质
黄铜
油封材质
NBR,EPDM或VITON

二、技术参数：
型号
2L170-10
2L170-15
2L170-20
2L200-25
2L300-35
2L300-40

符号

使用流体
蒸汽、 水、 空气
动作方式
引导体（先导式）
型式
常闭式
流量孔径mm
17
25
30
50
CV值
4.8
12
20

接管口径
3/8″
1/2″
3/4″
1″
1 1/4″
1 1/2″
2″
使用流体粘滞度
20CST以下
使用压力**kg/cm2
蒸汽、热空气、油0.5~15
蒸汽、热空气、油1~15
最大耐压力kg/cm2
20
工作温度
-5~150℃
使用电压范围
±10%
本体材质
黄铜
油封材质
EPDM 聚四氟乙烯

一、概述：
工洲牌ZBF22Q-6～250型电磁球阀是二位二通自保持自动阀门，其开(关)阀由内、外部回路共同控制，当开(关)阀信号接通时，线圈励磁，产生旋转力矩，带动球阀阀芯转动，阀芯转到全开(关)位置时，阀内部机构自断电，阀保持开(关)位置。
本阀采用球面密封，它比传统线密封的电磁阀密封性能更好，使用寿命更长；其线圈因瞬时带电，节省电能，延长使用寿命。
ZBF22Q-6～250型电磁球阀适用空气、油、水等无强腐蚀性流体。工作时，对流体的流向不作要求，对流体的进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛用于电力、石油、化工、冶金等部门，用以远程控制管道中介质的流通与中断。
二、典型用途：
1、控制电站冷却用水
2、电站密封用水
3、电站供油管道油路的开断。
三、特点:
1.本阀采用球阀结构，增强密封性能，延长使用寿命。
2.线圈瞬时带电，避免传统电磁阀因长期带电易烧线圈而无法工作。
3.对介质流向不作要求，电磁阀两腔口互为进、出口。
4.因其直通结构，对介质清洁度不作要求。
5.对进、出口工作压力不作要求，在0～2.5MPa压力范围内均能正常工作。
6.工作时，需要内、外部回路共同作用方能转换阀的关、闭状态，故即便外部开关信号误动 作，只要内部回路正常，不会引起阀误动。
7.本阀全部采用不锈材料，确保良好运行。
四、工作原理：
假定电磁球阀启始为关阀状态。此时阀内部开阀回路接通，当外接开阀信号(开关)接通，线圈通电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全开位置时，阀内部开阀回路自动切断，线圈断电，阀保持全开，处于开阀状态。此时，阀内部关阀回路自动接通，以备下次关阀。
当外接关阀信号(开关)接通时，线圈带电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全关时，内部关阀回路自动切断，线圈失电，阀保持全关，处于关闭状态，此时，阀内部开阀回路自动接通，以备下次开阀。
五、技术参数：
● 公称压力：1.6Mpa，其它压力等级可定做，最高压力可达6.4MPa
● 工作压差：0～2.5MPa间任何压力均可，亦适用于真空管道
● 工作介质：空气、油、水
● 介质温度：0～150℃
● 介质流向：正、反向均可
● 环境温度：-20～40℃
● 相对湿度：≤95%
● 电 源：DC 220V、110V、48V AC 220V、110V
● 功率：
通径
10
15
20
25
32
螺纹
G3/8
G1/2
G3/4
G1
G11/4
● 外形尺寸：
● 开关时间：6秒
● 安装方向：垂直方向
● 连接方式：螺纹、法兰连接。
螺纹连接：
通径
10
15
20
25
32
40-100
125-250
功率
75W
75W
75W
75W
75W
150W
308W
六、工洲牌ZBF22Q自保持电磁球阀外形尺寸、安装：
型号
L
H
D1
D
n-d
ZBF22Q－32以下
74*66*210
ZBF22Q－40
180
260
110
150
4-10
ZBF22Q－50
200
275
125
165
4-18
ZBF22Q－65
220
295
145
185
4-18
ZBF22Q－80
250
310
160
200
8-18
ZBF22Q－100
280
330
180
220
8-18
ZBF22Q－125
320
365
210
250
8-18
ZBF22Q－150
360
395
240
285
8-24
ZBF22Q－200
400
470
295
340
12-24
法兰标准：GB9119-2000
1..安装时应安在水溅不到的地方。
2.接线时，请按下图连接。
3.电压允许在额定电压的±15%的范围内波动。
4.本品不需特别维护。
K1为开阀开关，K2为关阀开关，开关信号保持6秒以上位置开关接点供其它控制用1ZJ、2ZJ短时带电
A、 B为阀内部自断电开关，
B、 其打开、关闭自动互换。

一、产品[蒸汽电磁阀]的详细资料:
产品型号：ZQDF
产品名称：蒸汽电磁阀测试台产品特点：工洲牌ZQDF（Y）系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中温度、流量、压力等参数进行自动调节或远程控制。蒸汽电磁阀,电磁阀。
本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
二、型号规格说明：

三、技术参数：
型号
参数
ZQDF-1
ZQDF-2
ZQDF-3
ZQDF-1Y
ZQDF-2Y
ZQDF-3Y
公称压力（MPa）
1.6
工作压差（MPa）
DN15-50
0～1.6
DN65-100
0.05～1.6
介质种类
煤气、
空气等
饱和
蒸汽
过热蒸汽或高温气体
水油
液体
热水
高温
水、油
介质温度℃（mm）
≤60
≤180
≤220
≤60
≤180
≤220
使用电压
AC220V其余规格可作特殊订货
使用寿命
按JB/T7352-92规定
泄漏量（ml/min）
按JB/T7352-92·F规定
功耗（VA）
50

四、工洲牌ZQDF蒸汽电磁阀安装尺寸：
公称通径
DN
内螺纹连接
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
b
f
n-d
15
153
92
1/2
153
130
96
65
46
14
2
4 -Φ14
20
153
92
3/4
153
150
105
75
56
16
2
4 -Φ14
25
153
110
1
153
160
115
85
65
16
3
4 -Φ14
32
176
120
11/4
176
180
140
100
76
18
3
4 -Φ18
40
176
140
11/2
176
200
150
110
84
18
3
4 -Φ18
50
192
162
2
192
230
165
125
99
20
3
4 -Φ18
65
-
-
-
250
290
185
145
118
20
3
4 -Φ18
80
-
-
-
260
310
200
160
132
20
3
8 -Φ18
100
-
-
-
290
350
220
180
156
22
3
8 -Φ18

一、产品[高温电磁阀]的详细资料：
产品型号：SZCZP
产品名称：高温电磁阀测试台产品特点：本阀是间接先导式平衡电磁阀，具有耐高温、耐腐蚀、耐磨损、使用范围广等优点，广泛应用于输送水、轻油、重油，过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等到各种介质的自动控制和自动调节。 高温电磁阀价格,高温电磁阀厂家,高温电磁阀报价。
二、型号规格说明：

三、技术参数：
公称温度℃
≤425
-
公称压力MPa
4.0
-
工作压差MPa
0～4
0.05～4
0.1～4
-
公称通径mm
10
15
20
25
32
40
50
65
80
100
125
150
功耗VA
80
-
电压V
220
-
额定流量系数
按JB/T7352-94规定
-
泄漏量
按JB/T7352-94·F规定
-
四、工洲牌SZCZP耐磨电磁阀安装尺寸：
DN
H
D
D1
D2
n-d
f
b
L
10
465
90
60
41
4-Φ14
2
14
130
15
465
95
65
46
4-Φ14
2
14
130
20
465
105
75
56
4-Φ14
2
16
150
25
465
115
85
65
4-Φ14
3
16
160
32
475
140
100
76
4-Φ18
3
18
180
40
490
150
110
84
4-Φ18
3
18
200
50
505
165
125
99
4-Φ18
3
20
230
65
525
185
145
118
8-Φ18
3
22
290
80
535
200
160
132
8-Φ18
3
24
310
100
565
235
190
156
8-Φ22
3
24
350
125
580
270
220
184
8-Φ26
3
26
400
150
605
300
250
211
8-Φ26
3
28
480

一、产品[蒸汽电磁阀]的详细资料：
产品型号：ZCZP
产品名称：蒸汽电磁阀测试台产品特点：工洲牌ZCZ(ZCZP)系列蒸汽电磁阀适用于以蒸汽为加热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。工洲牌广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。 蒸汽电磁阀价格,蒸汽电磁阀厂家,蒸汽电磁阀报价。
二、型号规格说明：

三、技术参数：
工作介质
蒸汽及其他腐蚀性气体
介质温度℃
≤200
公称压力（MPa）
1.6
工作压力（MPa）
0.05~1.6
0.1~1.6
电源电压
AC220V其余规格可作特殊订货
使用寿命
按JB/T7352-94规定
额定流量系（KV）
泄漏量（ml/min）
按JB/T7352-94·F规定
公称通径（mm）
15
20
25
32
40
50
65
80
100
125
150
功耗（VA）
40、30
30
四、工洲牌ZCZ(ZCZP)系列蒸汽电磁阀安装尺寸：
公称通径
（DA）
内螺纹连接
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
b
f
n-d
15
153
92
1/2
175
130
95
65
46
14
2
4 -Φ14
20
153
92
3/4
180
150
105
75
56
16
2
4 -Φ14
25
153
110
1
195
160
115
85
65
16
3
4 -Φ14
32
176
120
11/4
205
180
140
100
76
18
3
4 -Φ18
40
176
140
11/2
220
200
150
110
84
18
3
4 -Φ18
50
192
162
2
235
230
165
125
99
20
3
4 - Φ18
65
-
-
-
250
290
185
145
118
20
3
4 -Φ18
80
-
-
-
260
310
200
160
132
20
3
8 -Φ18
100
-
-
-
290
350
220
180
156
22
3
8 -Φ18
125
-
-
-
365
400
250
210
184
22
3
8 -Φ18
150
-
-
-
400
480
285
240
211
24
3
8-Φ22

一、产品[水用电磁阀]的详细资料：
产品型号：ZCS
产品名称：水用电磁阀测试台产品特点：本阀选用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等优点。 水用电磁阀价格,水用电磁阀报价,水用电磁阀厂家。
二、型号规格说明：

三、原理：
本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。
四、技术参数：
工作介质
水、粘度≤4°E油及其它非腐蚀性液体
介质温度°C
≤60
公称压力（Mpa）
1.0
工作压差（Mpa）
0.05～1.0
0.1～1.0
0.15～1.0
电源电压
AC200V，其余规格可作特殊订货（36V、12V、24V）
流量系数（Kv）
按JB/T7352-94规定
泄漏量（ml/min）
按JB/T7352-94.F规定
公称通径（mm）
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
功耗(VA)
17
30

五、工洲牌ZCS法兰电磁阀安装尺寸：
公称通径
DN
内螺纹连接
-
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
b
f
n-d
15
112
80
1/2
-
-
-
-
-
-
-
-
20
119
80
3/4
-
-
-
-
-
-
-
-
25
130
90
1
130
60
115
85
65
16
3
4-Φ14
32
137
140
11/4
137
180
140
100
76
18
3
4-Φ18
40
152
156
11/2
152
200
150
110
84
18
3
4-Φ18
50
164
180
2
164
230
165
125
99
20
3
4-Φ18
65
-
-
-
222
290
185
145
118
20
3
4-Φ18
80
-
-
-
253
310
200
160
132
22
3
8-Φ18
100
-
-
-
260
350
220
180
156
24
3
8-Φ18
125
-
-
-
315
400
250
210
184
26
3
8-Φ18
150
-
-
-
350
480
285
240
211
26
3
8-Φ22
200
-
-
-
390
600
340
295
266
26
3
8-Φ22
250
-
-
-
430
730
395
350
319
28
3
12-Φ22
300
-
-
-
480
850
445
400
370
28
4
12-Φ22
一、产品[蒸汽电磁阀]的详细资料：
产品型号：ZCZ（ZCK）
产品名称：蒸汽电磁阀测试台产品特点：本阀是进行气动开关控制的执行机构，常用作压缩空气管路的通断开关。它不仅能和脉冲气流，应用于脉冲信号发生器配套，产生脉冲气力输送线上；也适用于其他以压缩空气为介质的气动自控线上。广泛应用于建材、化工冶金、水泥、塑料、粮食等部门。蒸汽电磁阀价格,蒸汽电磁阀厂家,蒸汽电磁阀报价。
二、型号规格说明：

三、技术参数：
工作介质
煤气，空气等
-
公称温度℃
≤60
-
公称压力
（MPa）
1.0
-
工作压差
（MPa）
0.05~1.0
0.1~1.0
-
电源电压
AC220V其余规格可作特殊订货
-
使用寿命
按JB/T7352-94规定
-
额定流量
系数（KV）
-
泄漏量
(ml/min)
按JB/T7352-94·F规定
-
公称通径
（mm）
15
20
25
32
40
50
65
80
100
125
150
功耗（VA）
40、30
30
-

四、工洲牌蒸汽电磁阀安装尺寸：
公称通径
DN
内螺纹连接
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
b
f
n-d
15
153
92
1/2
175
130
95
65
46
14
2
4 -Φ14
20
153
92
3/4
180
150
105
75
56
16
2
4 -Φ14
25
153
110
1
195
160
115
85
65
16
3
4 -Φ14
32
176
120
11/4
205
180
140
100
76
18
3
4 -Φ18
40
176
140
11/2
220
200
150
110
84
18
3
4 -Φ18
50
192
162
2
235
230
165
125
99
20
3
4 -Φ18
65
-
-
-
250
290
185
145
118
20
3
4 -Φ18
80
-
-
-
260
310
200
160
132
20
3
8-Φ18
100
-
-
-
290
350
220
180
156
22
3
8-Φ18
125
-
-
-
365
400
250
210
184
22
3
8-Φ18
150
-
-
-
400
480
285
240
211
24
3
8-Φ22

一、产品[煤气电磁阀]的详细资料：
产品型号：ZCM
产品名称：煤气电磁阀测试台产品特点：工洲牌ZCM电磁阀是适用于城市煤气、液化石油气，天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。 煤气电磁阀价格,煤气电磁阀厂家,煤气电磁阀报价。
二、型号规格说明：

三、技术参数：
公称通径（mm）
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
工作介质
煤气、液化石油气和天然气
介质温度℃
-20~80
环境温度℃
-40~60
公称压力(MPa)
1.0
工作压差(MPa)
0~0.03
0~0.1
安装方式
垂直安装
电源电压
AC 220V其它规格可作特殊订货
工作电流
(A)
直流
0.13
0.17
0.41
0.71
1.1
交流
0.13
0.17
0.41
0.71
1.1
功率
(VA)
直流
26
33
80
140
220
交流
26
33
80
140
220
防爆标志
E×dIIBT4
四、工洲牌ZCM煤气电磁阀外型连接尺寸：
公称通径
DN
内螺纹连接
法兰连接
内螺纹
外形尺寸
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
b
f
n-d
15
153
92
1/2
210
130
95
65
46
14
2
4 -Φ14
20
153
92
3/4
210
150
105
75
56
16
2
4 -Φ14
25
153
110
1
210
160
115
85
65
16
3
4 -Φ14
32
176
120
11/4
221
180
140
100
76
18
3
4 -Φ18
40
176
140
11/2
230
200
150
110
84
18
3
4 -Φ18
50
192
162
2
252
230
165
125
99
20
3
4 -Φ18
65
-
-
-
390
290
185
145
118
20
3
4 Φ18
80
-
-
-
401
310
200
160
132
22
3
8 -Φ18
100
-
-
-
408
350
220
180
156
24
3
8 -Φ18
125
-
-
-
424
400
250
210
184
26
3
8 -Φ18
150
-
-
-
515
480
285
240
211
26
3
8 -Φ22
200
-
-
-
540
600
340
295
266
26
3
8-Φ22
250
-
-
-
573
730
395
350
319
28
3
12-Φ22
300
-
-
-
608
850
445
400
370
28
4
12-Φ22
350
-
-
-
700
980
505
460
429
30
4
16-Φ22
五、常闭型：

六、常开型：

一、产品[无压差电磁阀]的详细资料：
产品型号：ZCT
产品名称：无压差电磁阀测试台产品特点：本阀选用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等优点。无压差电磁阀价格,无压差电磁阀厂家,无压差电磁阀报价。
二、型号规格说明：

三、原理：
本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭
