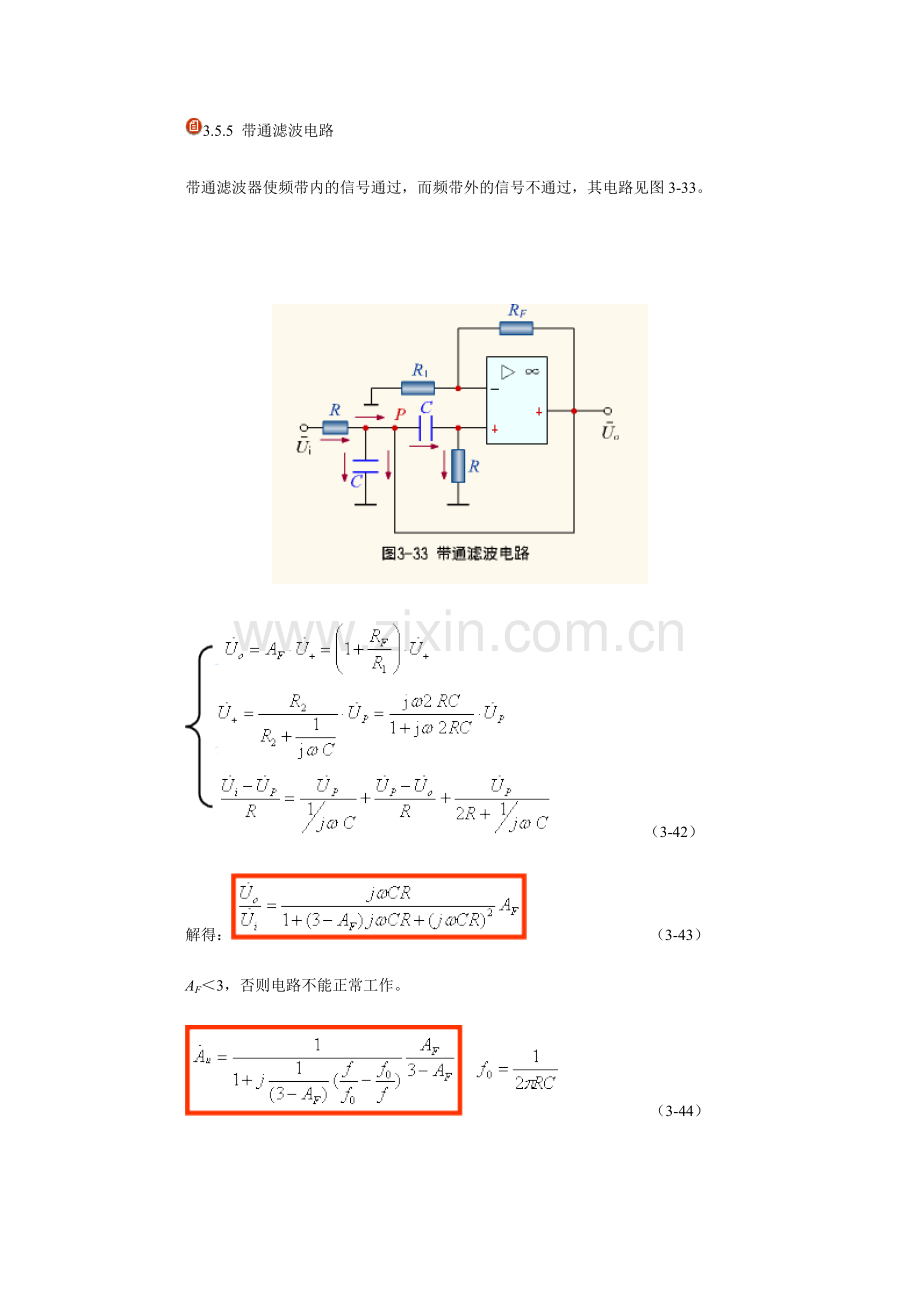

3.5.5 带通滤波电路
带通滤波器使频带内的信号通过，而频带外的信号不通过，其电路见图3-33。

　　　　　　（3-42）
解得：　　　　　　　　（3-43）
AF＜3，否则电路不能正常工作。
　　　　　　（3-44）

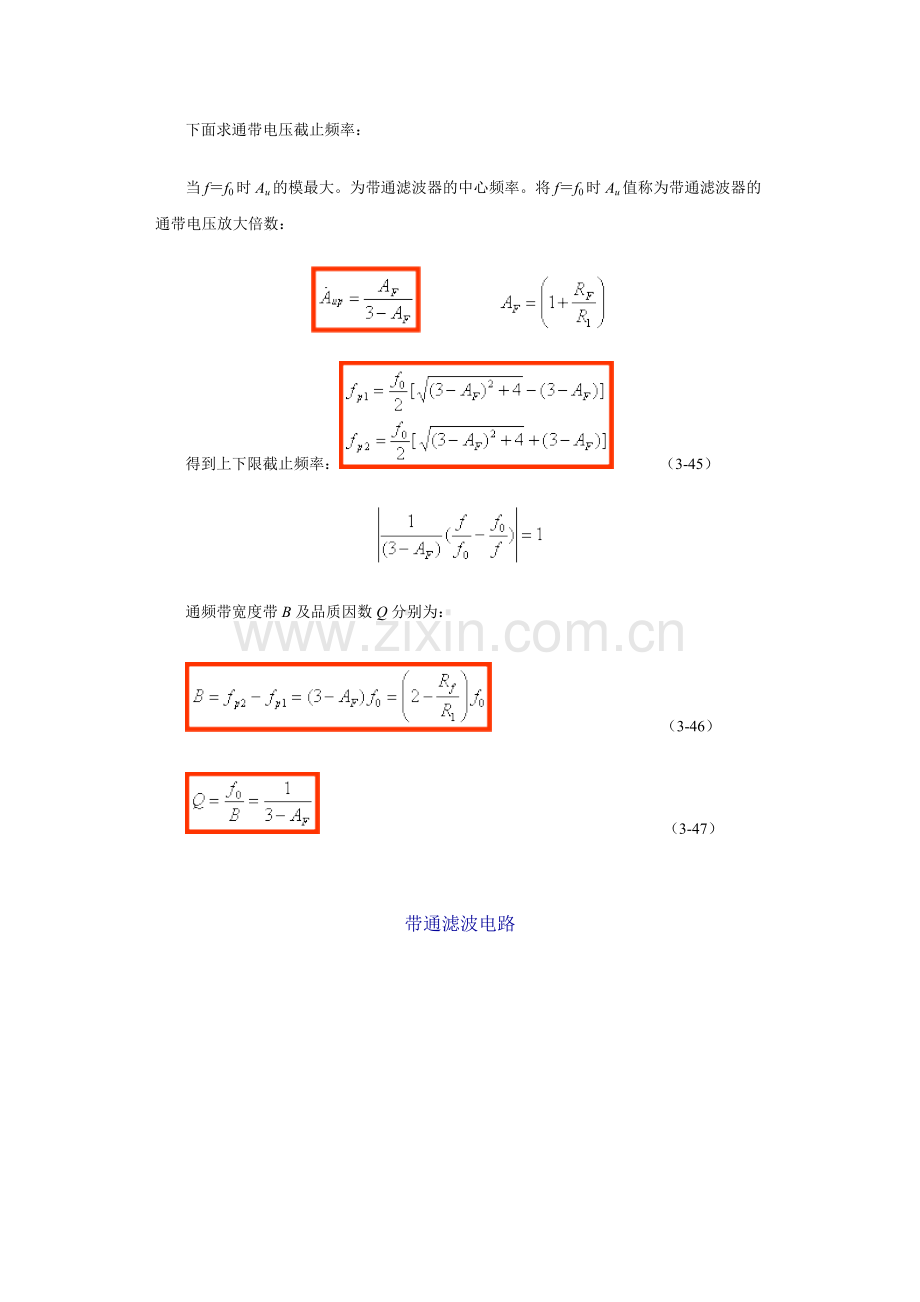

下面求通带电压截止频率：
当f＝f0时Au的模最大。为带通滤波器的中心频率。将f＝f0时Au值称为带通滤波器的通带电压放大倍数：

得到上下限截止频率：　　　（3-45）

通频带宽度带B及品质因数Q分别为：
　　　　　　　　　　　（3-46）
　　　　　　　　　　　　　　　　　　　　　 　（3-47）

带通滤波电路

A、R1、Rf ——同相比例运算电路
R、C——低通滤波电路
R2、C——高通滤波电路
R3——引入反馈，改善特性
中心频率 f 0 = 1 2 π R C = 15.923 kHz （当R3=R，R2=2R时，可按此式估算）
A uo = 1 + R f R 1 = 1.1
Q = 1 3 − A uo = 0.53
B = f 0 Q
实验内容：
1.观察幅频特性
点击工具栏“显示图形”按钮，观察幅频特性。
3. 测试中心频率
打开波特图仪面板，连续点击“→”，测试中心频率。
测量值：中心频率f0=15.85kHz
4.观察Q对幅频特性的影响
改变Rf 分别为1kΩ、1.8 kΩ、1.9kΩ和1.95kΩ，对应Q值分别为1、5、10、20，观察幅频特性。
结论：Rf越大，Q值越大，通频带越窄，选频性越好。
