高频电路复习题.doc

2.基本型电容反馈式振荡器通常称为（ ）
A.西勒振荡器 B.考毕兹振荡器
C.密勒振荡器 D.皮尔斯振荡器
3.石英晶体谐振器若工作在ωq<ω<ω0频率范围内（其中ωq为石英晶体的串联谐振频率，ω0为并联谐振频率），则等效为（ ）
A.电容元件 B.短路线
C.开路线 D.电感元件
4.石英晶体振荡器频率稳定度提高的主要原因是（ ）
A.具有极高的品质因数 B.减少电源电压波动的影响
C.降低了振荡频率 D.提高了振荡频率
5.在场效应管频谱线性搬移电路中，若满足线性时变工作条件，作为时变偏置控制场效应管工作点的应是（ ）
A.两个输入中的小信号 B.两个输入中的大信号
C.两个输入中的任一信号 D.两个输入信号同时控制
6.二极管峰值包络检波器中，如果它的交直流负载电阻相差越大，结果是（ ）
A.越容易出现惰性失真 B.越不容易出现惰性失真
C.越容易出现负峰切割失真 D.越不容易出现负峰切割失真
7.鉴频的实质就是（ ）
A.将调频波频率的变化变为电压的变化 B.将调频波频率的变化变为相位的变化
C.将调频信号变为调幅信号 D.将调频信号变为调相信号
2.石英晶体谐振器工作角频率在串联谐振角频率ω=ωq时，则等效为(　　　)
A.电感元件 B.短路线
C.开路线 D.电容元件
4.载波信号为uc(t)=Uccosωct，调制信号为uΩ(t)=UΩsinΩt，若进行调频，则已调频波的数学表示式为(　　　)

5.线性时变电路属于(　　　)
A.放大电路 B.线性电路
C.非线性电路 D.高频小信号放大电路
6.使用石英晶体谐振器，是利用石英晶体的(　　　)
A.压电特性 B.电容特性
C.电感特性 D.电导特性

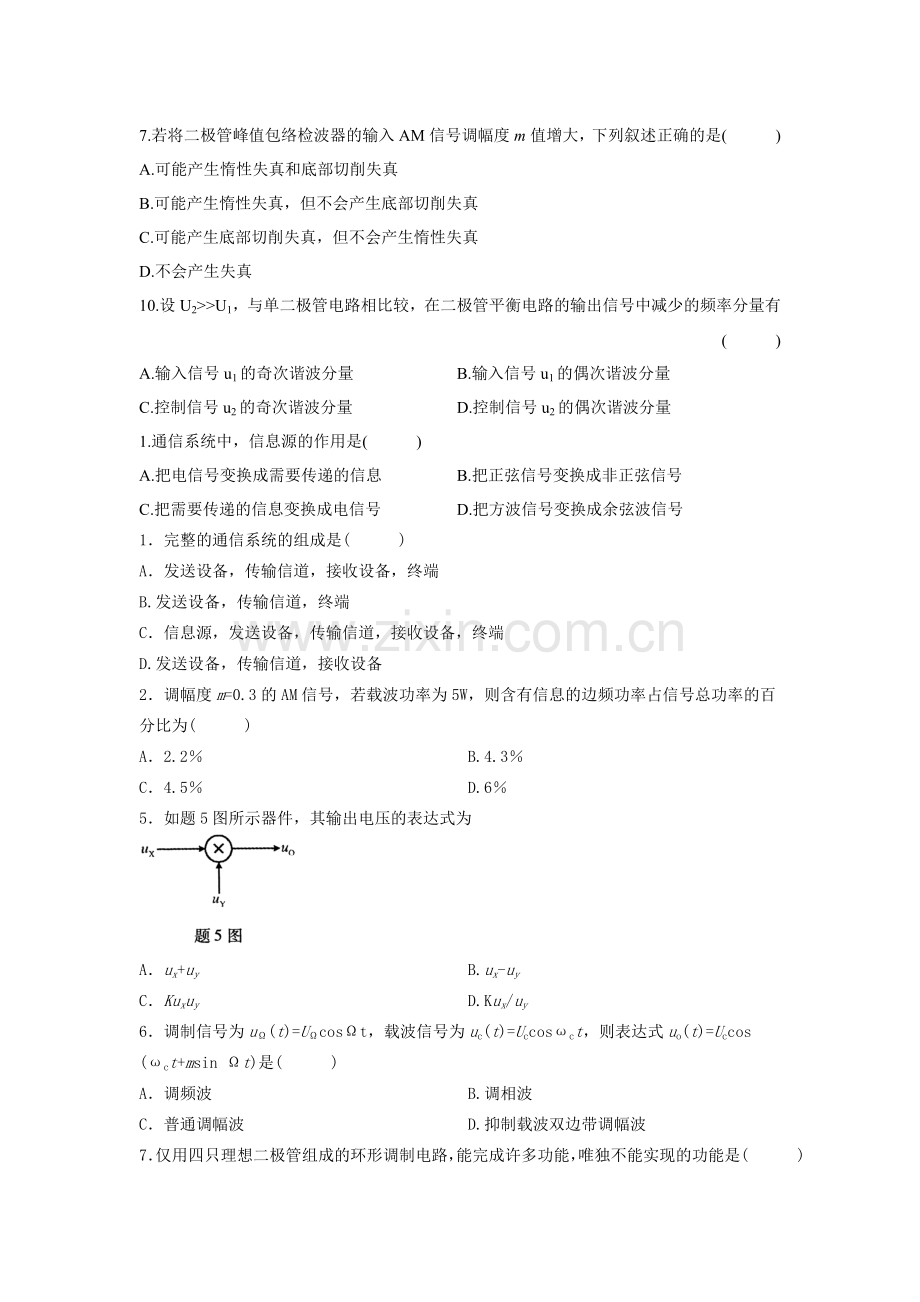

7.若将二极管峰值包络检波器的输入AM信号调幅度m值增大，下列叙述正确的是(　　　)
A.可能产生惰性失真和底部切削失真
B.可能产生惰性失真，但不会产生底部切削失真
C.可能产生底部切削失真，但不会产生惰性失真
D.不会产生失真
10.设U2>>U1，与单二极管电路相比较，在二极管平衡电路的输出信号中减少的频率分量有
(　　　)
A.输入信号u1的奇次谐波分量 B.输入信号u1的偶次谐波分量
C.控制信号u2的奇次谐波分量 D.控制信号u2的偶次谐波分量
1.通信系统中，信息源的作用是(　　　)
A.把电信号变换成需要传递的信息 B.把正弦信号变换成非正弦信号
C.把需要传递的信息变换成电信号 D.把方波信号变换成余弦波信号
1．完整的通信系统的组成是( )
A．发送设备，传输信道，接收设备，终端
B.发送设备，传输信道，终端
C．信息源，发送设备，传输信道，接收设备，终端
D.发送设备，传输信道，接收设备
2．调幅度m=0.3的AM信号，若载波功率为5W，则含有信息的边频功率占信号总功率的百分比为( )
A．2.2％ B.4.3％
C．4.5％ D.6％
5．如题5图所示器件，其输出电压的表达式为

A．ux+uy B.ux-uy
C．Kuxuy D.Kux/uy
6．调制信号为uΩ(t)=UΩcosΩt，载波信号为uc(t)=Uccosωct，则表达式uo(t)=Uccos
(ωct+msin Ωt)是( )
A．调频波 B.调相波
C．普通调幅波 D.抑制载波双边带调幅波
7．仅用四只理想二极管组成的环形调制电路，能完成许多功能，唯独不能实现的功能是( )
A．AM调制 B.DSB调制
C．SSB调制 D.混频
8．振荡器稳定时的工作状态大都为( )
A．甲类工作状态 B.乙类工作状态
C．甲乙类工作状态 D.丙类工作状态
1.若某高频功放工作在临界状态下，则与同一功放工作在欠压或过压状态时相比，以下
描述中正确的为( )
A.此时该功放具有最大的输出基波电压 B.此时该功放具有最大的输出基波电流
C.此时该功放具有最高的效率 D.此时该功放具有最大的输出功率
2.信号在混频过程中，若要不失真，则要求信号频谱在搬移过程中，各频率分量要保持( )
A.相对振幅不变，但相对位置可以改变 B.相对位置不变，但相对振幅可以改变
C.相对振幅和相对位置都不可以改变 D.相对振幅和相对位置均可以改变
3.调制信号为uΩ(t)=UΩcosΩt，载波信号为uc(t)=Uccosωct，则表达式
u0(t)=Uccos(ωct+mcosΩt)是( )
A.调频波 B.调相波
C.普通调幅波 D.抑制载波双边带调幅波
4.适合于频率稳定度较高且宽波段工作的振荡器应选取( )
A.串联型晶体振荡器 B.并联型晶体振荡器
C.西勒振荡器 D.克拉泼振荡器
5.若某器件的伏安特性为i=a3u3，则用此器件( )
A.能完成频谱的线性搬移 B.不能完成频谱的线性搬移
C.能实现振幅调制与解调 D.能实现混频
6.对于高频小信号谐振放大器来说，最理想的矩形系数为( )
A.0 B.1
C.无穷大 D.根据电路实际情况而定
7.用(300～3400)Hz的多频信号进行DSB调幅后的信号频带宽度为( )
A.300Hz B.600Hz
C.3400Hz D.6800Hz
8.设某串联谐振电路与并联谐振电路具有相同的谐振频率，且在谐振频率处两个电路具 有相同的阻抗，则当频率低于谐振频率时，串联谐振电路的阻抗模值将比并联谐振电路的阻抗模值要( )
A.大 B.相等
C.小 D.不定
1.在电子电路中，若工作点设计不合适时，器件的非线性较严重，输出信号将产生( )
A.线性失真 B.频率失真
C.相位失真 D.非线性失真
2.电视、调频广播和雷达均属于( )
A.短波通信 B.中波通信
C.超短波通信 D.微波通信
3.在高频功放中，欲实现集电极振幅调制，应使电路工作在( )
A.过压状态 B.临界状态
C.欠压状态 D.根据电路实际情况而定
4.改进型电容三端式振荡器提高频率稳定度主要采取( )
A.减少外界因素的影响 B.减少晶体管极间电容的影响
C.提高回路标准性 D.提高回路品质因数
5.在晶体三极管频谱线性搬移电路中，满足线性时变工作的条件是( )
A.两个输入必须都是小信号
B.电路必须工作在线性状态
C.两个输入必须都是大信号
D.两个输入必须一个是大信号，一个是小信号
6.实现频谱线性搬移电路的核心是( )
A.加法器 B.减法器
C.乘法器 D.倍频器
7.角度调制与振幅调制相比，其优点在于( )
A.占用频带较窄 B.抗干扰和噪声的能力较强
C.频带利用率较高 D.电路简单
8.斜率鉴频器中使用LC并联谐振回路的目的是( )
A.选频 B.阻抗变换
C.进行频率—幅度变换 D.进行频率—相位变换
1．欲提高高频功率放大器的效率，应使放大器的工作状态为（　　　）
A．甲类 B．乙类
C．甲乙类 D．丙类
2．混频器干扰哨声的产生是由于（　　　）
A．混频器前端电路的选择性不好
B．外来干扰信号与本振的组合干扰
C．外来干扰信号与有用信号的组合干扰
D．混频器的非理想相乘特性产生的有用信号与本振的自身组合干扰
3．调频波的特点是（　　　）
A．载波频率随调制信号的大小而变化
B．载波频率随调制信号的频率而变化
C．载波幅度随调制信号的频率而变化
D．载波的附加相移随调制信号频率而变化
5．下图所示框图的输入信号为ui(t)=uΩcosΩt,uc(t)=Uccosωct，则输出信号uo(t)是（　　　）

A．AM波 B．DSB波
C．SSB波 D．FM波
6．某广播接收机收听930kHz电台的广播时，还可以同时收到690kHz和810kHz电台的干扰声，但不能单独收到其中的一个台，此干扰属于（　　　）
A．干扰哨声 B．镜像干扰
C．交调干扰 D．互调干扰
8．某调频波，若调制信号的振幅不变，调制频率增大一倍，则调频波的最大频偏（　　　）
A．增大一倍 B．减小一倍
C．增大2倍 D．保持不变
9．某调频波的载频fc=83.75MHz，最大频偏=50kHz，最高调制频率Fmax=15kHz，则此调频波占据的频带宽度是（　　　）
A．30kHz B．65kHz
C．100kHz D．130kHz
3.超外差接收机的中频频率是465kHz，有人在收听1480kHz电台的广播时，还能听到740kHz的强电台播音，此现象属于何种干扰（ ）
A.干扰哨声
B.中频干扰
C.镜像干扰
D.其他组合副波道干扰
4.石英晶体振荡器的最大特点是（ ）
A.工作频率高
B.频率稳定度高
C.输出幅度稳定性高
D.转换效率高
5.当需要产生频率稳定性较高，且振荡频率在较宽的范围调节的高频振荡时，以下振荡器应选用（ ）
A.RC振荡器
B.克拉泼振荡器
C.西勒振荡器
D.一般电容反馈振荡器
24.题24图所示振荡器，Lc为高频扼流圈，(1)说明晶体在电路中的作用，画出交流等效电路图，并指出电路名称；(2)若晶体的串联谐振频率fq=1MHz，并联谐振频率f0=1.2MHz，求振荡回路电感Lq的取值范围。

25.题25图所示高Q电路中，电感的损耗电阻r=10Ω，L=100μH，C=l00pF，Rs=100kΩ，试计算电路总的品质因数QL及带宽B。

26.某调频信号的数学表示式为

(1)求它的最大频偏△fm和它占据的频带宽度B为多少Hz?
(2)若调制信号的振幅不变，调制信号的频率提高一倍，再求调频波的最大频偏和它占据的频带宽度。
27.某已调信号
求：(1)u(t)是哪种已调信号?
(2)写出载波和调制波的角频率。
24．某已调信号u(t)=2(1+O.5cos4π×103t)sinl05πt(V)，
求：(1)u(t)中含有哪些频率分量?它们的频率和幅度各为多少?
(2)如果载波功率Pc=2W，问u(t)中含有信息的边频功率为多大?
25．题25图所示高Q电路中，L=100μH，C=100pF，Rs=100kΩ，试计算电路的品质因数QL及3dB带宽。

26．题26图所示检波电路，其中u8=1.2(1+0.5cosΩt)cosω8t(V)，f8=465kHz，F=5kHz，C=O.01μF，R=4.7kΩ，C1=10μF，RL=10kΩ，二极管为理想二极管，要求(1)检验输出信号u0中有无惰性失真和底部切削失真；(2)写出输出信号u0数学表达式。

27．某谐振功率放大器，已知Ec=12V，ICO=300mA，集电极电压利用系数ξ=0．95，输出功率P1=3W，求直流功率P0、集电极损耗功率Pc集电极效率ηc。
24.若某谐振功率放大器的集电极电流最大值icmax=8.6A，设电路参数为EC=30V，ξ=0.86，且选定的通角使得α0(θ)=0.269，α1(θ)=0.455。试计算电源提供的直流功率P0和输出功率P1。
25.已知某已调信号的频谱如题25图示，设它的原载波信号和调制信号均为余弦形式，试求：
(1)它属于哪种已调信号的频谱?
(2)写出它的数学表示式u(t)并求出它的频带宽度B?

题25图
27.题27图所示电路，且C3《Cl，C3《C2，
(1)试画出交流等效电路，指出是什么类型的电路；
(2)求振荡角频率ω1的最高、最低值。

题27图
28.某鉴频器的鉴频特性如题28图所示。
(1)试计算鉴频器的鉴频跨导SD及峰值带宽Bmax；
(2)若输入调频信号uFM(t)=5cos(2π×106t+4sin4π×103t)(V)，试计算鉴频器的输出电压uo(t)。

题28图
29.画出乘积型同步检波器原理框图，并简要说明它们的工作原理。
30.调制信号的波形图如题30图所示，试对应画出调频波和调相波的瞬时角频率ω(t)的变化曲线。

题30图
25.题25图所示的晶体振荡电路，其中Lc为高频扼流圈。
(1)画出交流等效电路，指出是何种类型的晶体振荡器；
(2)求电路的振荡频率；
(3)求反馈系数。

26.某发射机输出级在负载RL=100上的输出为AM信号u=4(1+0.5cost)cost(V)
求：(1)载波功率；
(2)边频功率；
(3)总的输出功率。
27.对频率为100MHz的载波进行相位调制，若调制信号，最大相移为10rad。
(1)求该调相波的频带宽度Bs；
(2)如果调制信号的振幅增大一倍，调制频率为5kHz，再求调相波的频带宽度。
29.题29图所示的等效电路，当L1C1>L2C2>L3C3时，试分析是否可能振荡，振荡频率与回路谐振频率有何关系?属于何种类型的振荡器?

30.题30图所示四种已调信号的频谱结构，试分析判断它们各属于哪种已调信号频谱。

24.题24图示高Q电路中，电感的损耗电阻略去不计，L=100μH，C1=C2=200pF，RS=100kΩ，RL=25kΩ，试计算电路的有载品质因数QL。

25.指出题25图示电路名称，试计算振荡频率和反馈系数。

26．已知u1（t）=6cos2×105πt+0.9cos2.1×105πt+0.9cos1.9×105πt（V）
u2（t）=0.9cos2.1×105πt+0.9cos1.9×105πt （V），试求：
（1）u1（t），u2（t）各属于哪种已调信号；
（2）求出u1（t）的调制度；
（3）它们的频带宽度各为多少？
27.某调频波的载波信号为uc（t）=4cos2π×107t（V），调制信号uΩ（t）=2cos4π×103t（V），调频灵敏度kf=4×103rad／s·V
（1）试写出该调频波的数学表达式；
（2）求该调频波在负载RL=1kΩ上消耗的平均功率P。
29．题29图示为某已调信号的频谱图（设调制信号为余弦形式、载波信号为正弦形式），试求：
（1）这是什么信号的频谱，写出它的数学表达式；
（2）定性绘出该已调信号的波形图。

30．试指出题30图所示丙类功放电路中存在的错误，说明其修改方式并绘制出修改后的电路图。

四、简答题（本大题共3小题，每小题4分，共12分）
21.欲实现频谱的线性搬移，是采用线性电路还是非线性电路?为什么?
22.二极管峰值包络检波器中,RC时间常数是否越大越好?为什么?
23.某高频功放工作于临界状态，若负载电阻RL的值突然减小，功率放大器工作状态将如何变化？输出功率会有什么变化？管子是否有危险？
21．简要说明直接调频和间接调频各有何优缺点。
22．简要说明为什么高频功率放大器通常选用谐振回路作负载？
23．简述影响高频小信号谐振放大器稳定性的因素，并说明如何改进。
21.无线通信中主要包含哪些需要处理的信号?它们各有什么含意?
22．何谓频谱的线性搬移？须采用什么性质的电路实现？
23．简要说明AM调制时功率利用率低的原因。
22.试简单说明提高LC振荡器频率稳定度主要采取哪些措施?
23.只要是非线性电路就一定能完成频谱的线性搬移吗?为什么?
21.如何判断集成运放LC三端式振荡器是否满足相位平衡条件?
22.为了减小高频小信号谐振放大器内反馈的不良影响，提高放大器的稳定性，可以采取哪些措施。
21．图示某振荡器的交流等效电路，其中f1是L1C1并联回路的谐振频率，f3是L3C3并联回路的谐振频率。问
（1）该电路中两个并联回路分别呈现何种性质的电抗时，电路才能振荡？
（2）该电路振荡频率f0的范围是多少？
