河南机场集团中心变电站和水厂变电站
高压系统更新改造项目
一、 项目概况。
1.1 项目地点：郑州新郑国际机场。
1.2 项目范围：河南机场集团中心变电站和水厂变电站高压系统更新改造项目。
1.3项目概况：
1.3.1水厂变电站
1.3.1.1概况
1.3.1.1.1"新郑国际机场水厂变电站高压配电系统更新改造工程"位于河南省新郑国际机场航站楼北侧。
1.3.1.1.2项目规模：两段母线共13台高压柜、1组40Ah直流屏、1套微机综保系统。
1.3.1.1.3供电电源：水厂变电站由中心变电站引来两路10kV电源，并相互联络作为备用。
1.3.1.1.4本项目水厂变电站相互联络的每两路主进与母联开关之间应装设可靠的电气闭锁。
1.3.1.1.5变配电所的土建、照明、接地等均尽可能保持不变，若不能满足本次工程改造的使用要求或不能满足现行国家规程规范要求的，应在取得设计人员和甲方的书面确认后再做相应调整。

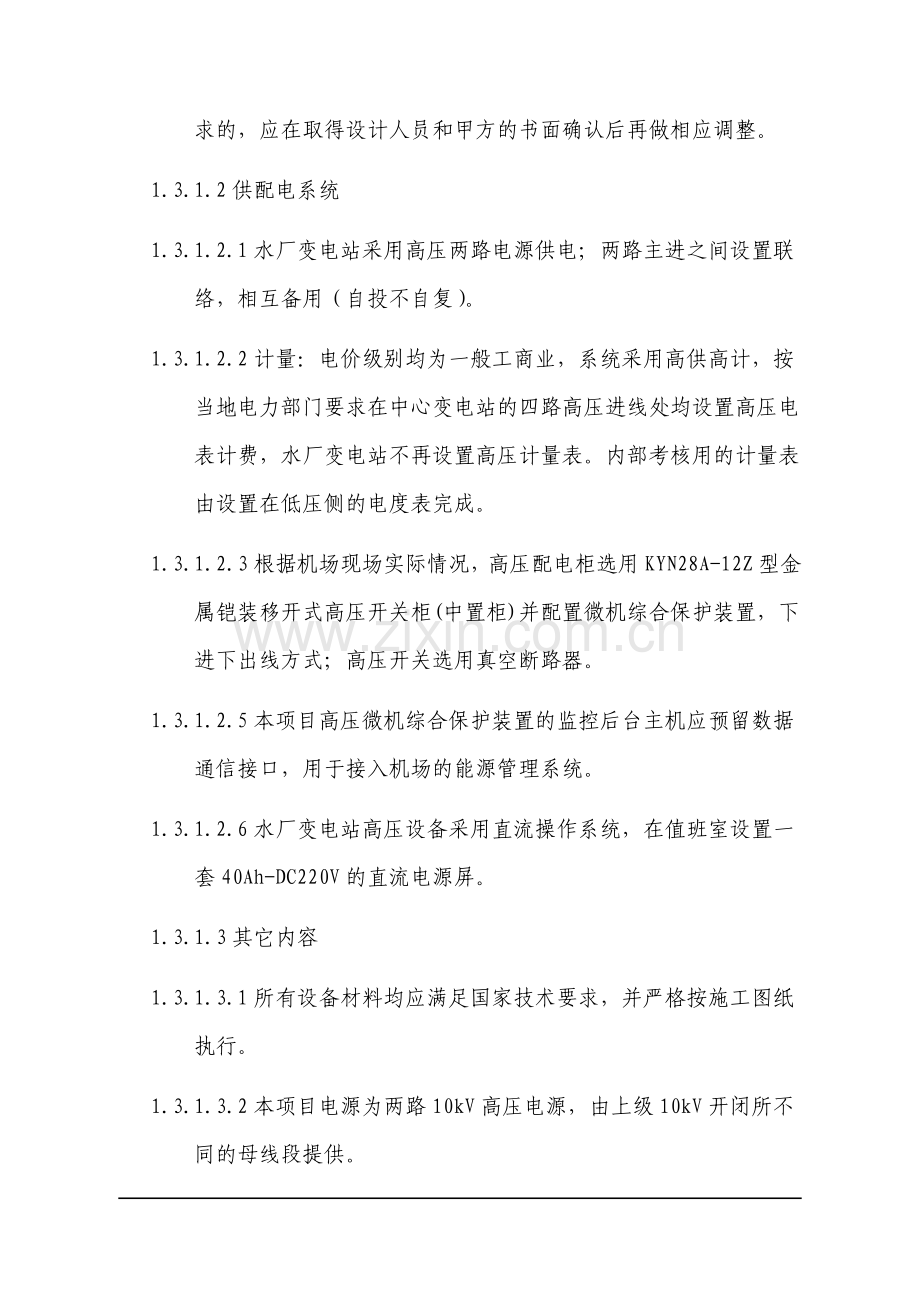

1.3.1.2供配电系统
1.3.1.2.1水厂变电站采用高压两路电源供电；两路主进之间设置联络，相互备用（自投不自复）。
1.3.1.2.2计量：电价级别均为一般工商业，系统采用高供高计，按当地电力部门要求在中心变电站的四路高压进线处均设置高压电表计费，水厂变电站不再设置高压计量表。内部考核用的计量表由设置在低压侧的电度表完成。
1.3.1.2.3根据机场现场实际情况，高压配电柜选用KYN28A-12Z型金属铠装移开式高压开关柜(中置柜)并配置微机综合保护装置，下进下出线方式；高压开关选用真空断路器。
1.3.1.2.5本项目高压微机综合保护装置的监控后台主机应预留数据通信接口，用于接入机场的能源管理系统。
1.3.1.2.6水厂变电站高压设备采用直流操作系统，在值班室设置一套40Ah-DC220V的直流电源屏。
1.3.1.3其它内容
1.3.1.3.1所有设备材料均应满足国家技术要求，并严格按施工图纸执行。
1.3.1.3.2本项目电源为两路10kV高压电源，由上级10kV开闭所不同的母线段提供。
1.3.1.3.3两路主进与母联开关之间装设可靠的电气闭锁；两路高压进线间应能够实现自动投切功能（自投不自复）。
1.3.1.3.4进线柜与隔离柜之间有可靠的闭锁、母联柜与隔离柜之间也应有可靠闭锁，防止带负荷推拉手车。
1.3.1.3.5 10kV系统继电保护采用微机保护，具备测量、继电保护、通信和控制功能；微机保护装置包括微机中央信号监控装置、微机10kV保护监控装置等。
1.3.1.3.6微机自动化监控系统由硬件、软件和网络设备组成，硬件包括主机、彩色显示器、打印机、UPS不间断电源和控制台；软件主要包括操作员控制软件和工程师软件。
1.3.1.3.6.7 10kV开关柜采用KYN28A型手车柜，断路器采用真空断路器、直流220V弹簧操作机构。
1.3.2中心变电站
1.3.2.1概况
1.3.2.1.1"新郑国际机场 中心变电站高压配电系统更新改造工程"项目位于河南省新郑国际机场航站楼西侧。
1.3.2.1.2项目规模：四段母线共44台高压柜、1套微机综保系统及工程相应的土建配套设施。直流电源利用原有直流屏。
1.3.2.1.3 供电电源：中心变电站由机场变电站引来四路10kV电源，并两两联络作为备用。
1.3.2.1.4本项目中心变电站的运行方式由甲方与当地供电部门协商确定，相互联络的每两路主进与母联开关之间应装设可靠的电气闭锁。
1.3.2.1.5变配电所的土建、照明、接地等均尽可能保持不变，若不能满足本次工程改造的使用要求或不能满足现行国家规程规范要求的，应在取得设计人员和甲方的书面确认后再做相应调整。
1.3.2.2供配电系统
1.3.2.2.1中心变电站采用高压四路电源供电；I段和II段、III段IV段主进之间设置联络，相互备用；I段和II段、III段IV间段联络可以实现自动投入功能（自投不自复）。
1.3.2.2.2计量：电价级别均为一般工商业，系统采用高供高计，按当地电力部门要求在四路高压进线处均设置高压电表计费。内部考核用的计量表由设置高压出线柜和低压侧的电度表完成。
1.3.2.2.3根据机场现场实际情况，高压配电柜选用KYN28A-12Z型金属铠装移开式高压开关柜(中置柜)并配置微机综合保护装置，下进下出线方式；高压开关选用真空断路器。
1.3.2.2.4本项目采用高压微机综合保护装置，在中心变电站设置监控后台主机，并可将其他变配电所的相关信号接入本系统。
1.3.2.2.5本项目高压微机综合保护装置的监控后台主机应预留数据通信接口，用于接入机场的能源管理系统。
1.3.2.2.6中心变电站高压设备采用直流操作系统，利用中心站值班室内原有的直流电源屏；但更新所有相关线路。
1.3.2.2.7所有设备材料均应满足国家技术要求，并严格按图纸执行。
1.3.2.6.8 10kV系统继电保护采用微机保护，具备测量、继电保护、通信和控制功能；微机保护装置包括微机中央信号监控装置、微机10kV保护监控装置等。
1.3.2.6.9微机自动化监控系统由硬件、软件和网络设备组成，硬件包括主机、彩色显示器、打印机、UPS不间断电源和控制台；软件主要包括操作员控制软件和工程师软件。
1.3.2.6.10 10kV开关柜采用KYN28A型手车柜，断路器采用真空断路器、直流220V弹簧操作机构。
1.4采购设备见下表：
序号
设备名称
数量
型号
一
高压柜

KYN28A-12
1
进线柜
6面
KYN28A-12Z-03
2
配电聚优柜
6面
KYN28A-ETY-J/x
3
母联柜
3面
KYN28A-12Z-12
4
隔离柜
3面
KYN28A-12Z-55
5
馈线柜（含变压器柜）
35面
KYN28A-12Z-06
6
计量柜
4面
KYN28A-12Z-62
7
高压封闭母线
2根
500A\10KV长度以现场测量为准,具体形状见图纸
二
直流屏

1
直流电源屏（水厂变电站）
1套
220V，40AH
三
变电站综合保护系统

1
微机综合保护系统（中心变电站、水厂变电站各一套）
2套
祥见图纸

二、投标人资格要求
（1）具备独立法人资格，具有高压柜生产和服务资质，注册资金在10000万元人民币及以上；
（2）具有10KV高压柜生产许可证；
（3）具有所报型号的高压柜型式试验报告；
（4）投标人应具有ISO质量体系认证书、环境认证体系证书、职业健康认证体系证书；
（5）投标人2010年以来年销售收入应连续超过1亿元（提供带财务审计报告原件）,至少具有5个及以上合同金额在1000万元人民币的供货合同原件；
（6）投标人投标时选择的拟投设备，必须是已在河南省电力公司郑州供电公司完成备案手续的设备，并能通过河南省电力公司郑州供电公司验收和送电审核；

三、 技术标准和要求
3.1基本原则
3.1.1 本章所述技术规格及要求是招标人提出的最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本技术规格及要求以及工业标准的优质产品。设备/材料主要组成部分以及配套设施设备的技术性能的详细描述，包括投标设备的品牌、产地、规格型号、主要技术参数、技术特点、性能指标说明、技术及质量标准、制造标准、检测标准、测试手段、主要部件的生产厂家及技术指标等主要技术内容。
3.1.2 本技术规格及要求所使用的标准和规范如与投标人所执行的标准发生矛盾时，按较高标准执行。
3.1.3招标人保留在签订合同前，对技术规格及要求有补充和修改的权利，投标人应承诺予以配合，如提出修改，具体事项由中标人与招标人另行商定。
3.1.4投标人所提供的货物，如若发生侵犯知识产权的行为时，其侵权责任与招标人无关，应由投标人自行承担相应的责任，但不得损害招标人的利益。
3.1.5投标设备应按本技术规范及国家和地方规定的标准和规范进行设计和制造。
3.2所遵循的标准和质量保证
3.2.1 投标人提供的所有货物和所有技术文件中的技术指标应有完善的质量检测手段和质量保证体系，产品符合中国国家标准和行业标准。
3.2.2投标人所提供货物的设计、制造、产品性能、材料的选择和材料的检验及产品的测试等，都应按国内外通行的现行标准和相应的技术规范执行。而这些标准和技术规范应为合同签字日为止最新发布发行的标准和技术规范。
3.2.3投标人提供货物所使用的度量衡单位除技术规格中另有规定外，应统一用公制单位。
3.3招标范围及货物清单
3.3.1 招标范围：
3.3.1.1河南机场集团中心变电站和水厂变电站高压系统更新改造项目变电所设备采购。
3.3.2 货物清单
序号
设备名称
数量
一
高压柜

1
进线柜
6面
2
配电聚优柜
6面
3
母联柜
3面
4
隔离柜
3面
5
馈线柜（含变压器柜）
35面
6
计量柜
4面
二
直流系统

1
直流电源系统
1套
三
变电站综合保护系统

1
微机综合保护系统
2套
四
封闭母线
2套
3.4总体要求
3.4.1投标人必须严格按 河南机场集团中心变电站和水厂变电站高压系统更新改造项目的设计图纸和国家标准进行制造、检验、运输、仓储、指导安装、调试及初验、试运行、最终验收及售后服务等工作。
3.4.2投标人应保证符合招标文件的要求。同时，投标人应提供本章中未描述的，但为保证设备能正常有效运行所必需的部件、附件、软件、工具等的详细要求，并在投标文件中提供相关功能的详细描述。
3.4.3投标人在投标时必须根据招标文件要求提交投标产品的样本及有关测试报告，如投标文件与样本或测试报告有矛盾，以样本或测试报告为准（测试报告优先）。
3.4.4投标人提供的货物性能、指标均应严格按照国家现行标准和相关规范，达到或优于招标人提供的图纸以及有关设备参数的要求，产品结构合理、质量可靠。
3.4.5一切设备、材料和工艺应符合相应的国家标准及规范、国际标准，所投设备型号及设备制造厂必须在郑州供电部门备案。
3.4.6 投标文件必须有整套设备和主要部件的生产商和生产产地说明。所有元器件质量标准及等级应达到设计要求。
3.4.7中标人负责协调与郑州市供电部门相关工作，以避免导致耽误正常验收和送电，否则一切后果自负。
3.4.8投标人所提供的设备要能与机场能源管理系统兼容。
3.5使用环境及标准
3.5.1使用方式及环境
上述招标设备均在户内安装使用。
3.5.2使用条件
环境温度：最高气温 +40℃，日平均气温低于 +35℃
最低气温 -5℃
相对湿度：＜95%（+20℃） ＜50%（+40℃）
周围空气没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。
3.5.3技术要求
3.5.3.1在本规定中引用的标准和规范，应是在投标截止日期之前30天内尚在通用的或最新版本标准。所有提供设备的设计、制造、检验、测试、验收等标准应符合国际标准化组织及国际、国内相关行业已实施的标准；若有不同之处，则应符合其中标准较高的一个。
这些标准应包括但不限于：
国际标准化组织标准 ISO
中国国家标准 GB
国际电工技术委员会标准 IEC
国际单位制 SI
3.5.3.2投标人使用的标准应遵照本章中有关具体标准号的要求，如果采用的标准在本章中没有规定，须对设计制造所执行的标准加以说明，当推荐的标准与实施规则等效于或优于本招标文件技术要求时，该标准才可能为招标人接受。投标人应清楚的说明用于替代的标准或实际使用的标准和规范，并提交推荐标准或实施规范的中英文对照文本，对明显的差异点要做出说明。
3.6高压柜
3.6.1应遵循的主要现行标准
《高压输变电设备的绝缘配合，高电压试验技术》(GB311.1~6)
《高压输变电设备的绝缘配合使用导则》(GB311.7)
《电压互感器》(GB1207-2006)
《电流互感器》(GB1208-2006)
《交流高压断路器》(GB1984-2003)
《交流高压隔离开关和接地开关》(GB1985)
《3～35kV交流金属封闭开关设备》(GB3906-2006)
《电容式电压互感器》(GB4703-2007)
《继电器及继电保护装置基本试验方法》(GB7261-2008)
《交流系统用碳化硅阀式避雷器》(GB7327-2008)
《高压开关设备通用技术条件》(GB/T11022-1999)
《高压开关设备常温下的机械试验》(GB/T 3309-2004)
《变压器、高压电器和套管的接线端子》(GB/T 5273-1985)
《交流高压隔离开关和接地开关订货技术条件》(DL/T 486-2010)
《交流高压断路器订货技术条件》(DL/T 402-2007)
《交流无间隙金属氧化物避雷器》(GB11032-2010)
《电气装置安装工程电气设备交接试验标准》(GB50150-2006)
《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)
《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)
《电气装置安装工程盘，柜及二次回路结线施工及验收规范》(GB50171-1992)
《电气装置安装工程高压电器施工及验收规范》(GB50147-2010)
《交流高压熔断器》（GB15166 1~6-2008）
《电力装置的继电保护和自动装置设计规范》（GB 50062）
《电磁兼容试验和测量技术》（GB/T17626）
《火力发电厂、变电所二次接线设计技术规程》（DL/T 5136）
《高压开关设备和控制设备标准的共用技术要求》（DL/T 593）
《外壳防护等级（IP）代码》（GB4208）
《高压试验技术》(IEC 60060)
《直接动作指示模拟电气测量仪器及其附件》(IEC60051)
《高压开关设备和控制设备》(IEC62271)
《避雷器》(IEC60099)
《高压开关设备和控制设备》(IEC62271)
《半导体变流器》(IEC60146)
《继电器》(IEC60255)
《高压开关》(IEC60265)
《人-机接口标记和鉴别的安全和基本规则.用颜色和数字对导体的鉴别》(IEC60446)
《交流电量转换成模拟信号或数字信号用的电气测量换能器》(IEC60688)
《高压开关设备和控制设备的通用条款》(IEC60694)
《额定电压超过660V的交流电力系统用并联电容器》(IEC60871)
《电磁兼容》（IEC61000）
3.6.2 总体要求
3.6.2.1 10kV开关柜应按系统电压10kV设计，高压开关柜的设计和结构应符合《高压开关设备和控制设备》IEC 62271及60694，并且要符合工程和当地供电部门的要求。
3.6.2.2 高压开关柜的设计应包括功能单元、控制保护以及仪表等设备，对每个装置要求留有适当的空间便于进线和出线电缆连接、扩展、固定件的维修及部分元件的调换，还要考虑到今后的调试和安装，高压开关柜应在最大短路故障时安全运行，并应能承受由此引起的电气及机械应力。在故障条件下，压力释放通道不允许面向操作人员。
3.6.2.3开关柜内带电部分必须满足相对相、相对地的净距不小于125mm，绝缘子上的有电部分的泄漏爬距不小于230mm，否则需加阻燃材料制成的绝缘挡板，挡板距带电部分的空气间隙不小于30mm。
3.6.2.4高压开关柜的母线室、开关室、电缆室、低压控制小室应进行金属全分隔。除低压控制小室外均应具有各自独立的气体过压释放通道，气体过压释放应有可信的试验证明。
3.6.2.5开关柜在工作状态及进行维修时，应防止操作人员与带电部分接触。断路器离开工作位置，要具有金属防护板，可自动隔离电缆侧和母排侧的静触头。
3.6.2.6 开关柜具有可靠的防止误操作的联锁装置(简称“五防”要求)，包括但不限于:
3.6.2.6.1可防止误分、合断路器。
3.6.2.6.2可防止带负荷推拉可移开部件。
3.6.2.6.3可防止带电合接地开关。
3.6.2.6.4可防止接地开关处在接地位置送电。
3.6.2.6.5可防止人员误入带电间隔。
3.6.2.6.6金属部分的接地
3.6.2.6.7元器件应具有可靠的接地措施。
3.6.3隔离设施
断路器可以手动分离，开断时母排和馈电回路之间应保证隔离。为了防止操作人员接近带电的固定触点应设置安全防护板，该防护板应能掩盖母排及馈电侧的三相固定触点，锁扣装置能将防护板闭锁。试验，运行位置的操作均应闭门进行。
3.6.3.1开关柜应防虫、小动物进入措施，所有门应有橡皮或其它批准的材料做成的垫衬。
3.6.3.2开关柜须同等高度，在其排列长度内其深度一致，外观整洁。
3.6.3.3每柜设置柜内照明。
3.6.3.4每柜设置防冷凝的加热器。
3.6.3.5每柜内需设置温度监控器。
3.6.3.6接地母线为铜质母线，截面≥250mm2。
3.6.3.7柜体尺寸应满足：柜宽800mm柜深1500mm柜高2300mm。
3.6.3.8柜体的颜色由招标方选定。
3.6.4柜体结构
3.6.4.1 10kV开关柜为空气绝缘，金属铠装中置式开关柜，高压开关柜须用覆铝锌钢板结构，厚度不小于2.0mm，其防护等级应不低于GB4028要求的IP41，型钢支架，以铆钉及螺丝拼合成坚固的一体，需能承受设备重量和设备工作时的冲击及设备在运输和安装时所受的冲撞。各柜体均须带有带电显示器。受电柜与联络柜之间应有电气联锁或机械联锁，在任何情况下只允许2台开关处于合闸状态。
3.6.4.2元件板、门、罩子和框架的总装配应平滑、嵌装和无波纹出现，应提供所必须的肋和支架以减小撞击，保证功能单元装配既整齐又牢固。
3.6.4.3应避免出现未经加工的毛边，角和边缘都应呈园角形，焊接处和接地处要平滑，不允许出现裂缝接点和断裂。
3.6.4.4曲拐、手柄、表计和附件的切割处，应锐利平净，切到设备的边缘处，门应装有铰链和锁，铰链之间最大距离不超过600mm，装有设备的门不应由于重量而引起下垂。
3.6.4.5可移动的门和框架应安装在铰链、销子或托架上，并且采用工具或钥匙操作的紧固件来固定。
3.6.4.6标牌采用有机玻璃片制成。上面刻以中文字。内容及字体、符号的具体细节在制造前需提交审批材料，经招标人同意后方可制造。
3.6.4.7高压开关柜应采用环氧树脂静电粉末喷涂(三涂二烤)，柜体表面喷涂涂层厚度不小于75μm。颜色要得到招标人同意。
3.6.4.8开关柜工频耐受电压不小于42kV，冲击耐受电压不小于75kV峰值。
3.6.4.9 10kV开关柜进出线方式及柜体尺寸见电气设计施工图。
3.6.4.10高压开关柜内的动力线
高压开关柜的出线方式，参见电气施工设计图。高压开关柜内的动力线应供有进线、出线的主回路，功能单元之间的相互联接，动力线系统应根据要求是母排或电缆，适应每个装置的额定电压，额定电流和最大故障条件。
3.6.4.10.1母排
3.6.4.10.1.1母排系统应符合IEC60694并且全封闭，在高压开关柜的分舱内，符合高压开关柜的操作额定电压值。(母排额定工作电流参见招标图)
3.6.4.10.1.2母排应是刚性、硬拉高导电的优质电解铜。母排采用热缩绝缘套管覆盖。母线连接处亦需使用可移除的绝缘罩覆盖。母线须用机械方式连接，接触面并加垫片和锁定螺母。
3.6.4.10.1.3引至各单独单元之母线其连续额定电流须不低于与之相连设备之额定电流。
3.6.4.10.1.4每根母排的截面在整个长度内应均匀，其截面应能承载连续的负载电流及最大故障电流。
3.6.4.10.1.5母排的连接点应确保有效的导电和牢固地连接，不同金属的联接处应防止腐蚀。
3.6.4.10.1.6母排应于出厂前预先钻孔，母排的孔应钻得光洁，无毛口，母排的夹紧螺栓应采用高拉伸的不锈钢。母排不应由功能单元支撑，支持母排的绝缘子或其它材料应有合格的性能，以适应机械及电气的要求。
3.6.4.10.1.7母排小间须位于开关柜之上部，小间内不准有其它设备和线缆。母线小间须由螺栓固定之面板组装，以便易于由前方和后方进入操作及维修。
3.6.4.10.1.8高压开关柜和控制柜母排的排列应便于电缆连接、观察及维修。
3.6.4.10.1.9母排的终端应钻孔并支撑，以能承受故障条件。
3.6.4.10.1.10三相母排分别为A、B、C，相色分别为A相黄色、B相绿色、C相红色。
A、B、C三相母排的排列应该是：上下布置，由上到下排列为A、B、C相、水平布置由里向外排列为A、B、C相、引下线布置由左至右排列为A、B、C相。
3.6.5高压开关柜内的辅助导线。
3.6.5.1联接控制、保护及仪表设备的小线电流回路应为截面不小于2.5平方毫米的多股铜导线，电压回路应为截面不小于1.5平方毫米的多股铜导线，绝缘等级为450/750V。
3.6.5.2柜内小线应整齐地排列夹紧。
3.6.5.3所有不与主回路连接的小线应采用同一种醒目的颜色并在端子处具有持久的标记符合《人机界面，标志和标识的基本原则和安全原则》（IEC 60446）标准。
3.6.5.4每一个功能单元或组件的柜内外小线必须在端子排上接口，并留有25％的备用端子。每根导线将固定在专用的端子上并可根据需要采用连接片进行多根导线端接。每项设备将从公共的中性排上单独引出一根中性线。
3.6.6开关柜基本技术参数：
3.6.6.1 额定电压（最高运行电压） 12kV
3.6.6.2 额定频率 50Hz
3.6.6.3额定电流 1250A
3.6.6.4辅助电源（a）加热器等 AC220V（b）控制、保护 DC220V
3.7真空断路器
3.7.1断路器采用真空断路器，符合《高压开关设备和控制设备》（IEC 62271），形式和额定容量值相同的断路器可互换使用，断路器要求内接闭锁器可防止误操作，并且在操作机构上可装钥匙锁。
3.7.2本技术协议书所要求的断路器应为真空断路器，操动机构采用模块化弹簧储能机构。
3.7.3高压断路器所采用的真空灭弧室在出厂前应经过严格的电压检验和电流检验，并提供相应的检验报告。
3.7.4为了保证产品的一致性和稳定性,断路器的供应商应能够自主生产固封极柱，保证真空灭弧室的有效期不少于20年。真空灭弧室经过电流及电压检验试验报告，灭弧室外壳采用陶瓷材料制造，出厂时真空灭弧室的真空度应≤1.32×10－5Pa。真空断路器的生产及检测应符合国标及IEC有关标准。
3.7.5产品的选用须充分考虑其供货周期，以确保成套设备的供货时间，要求在标书中列明所选断路器的供货周期。
3.7.6技术参数
额定短路开断电流（有效值）：
31.5kA（1250A真空断路器）
31.5kA（630A真空断路器）
燃弧时间 ≤20ms
开断时间 ≤60ms
合闸时间 ≤70ms
三相合闸不同期时间 ≤2ms
三相分闸不同期时间 ≤2ms
合闸弹跳时间 ≤2ms
开断额定电流无须维修次数 10000次
分合操作循环无须维修次数 30000次或满足国标M2的要求
可靠动作电压范围 65-110%Un
可靠不动作电压范围 ≤30%Un
操作电源电压 DC 220V
可靠动作电压范围 80-110%Un
可靠不动作电压范围 ≤30%Un
3.7.7联锁机构不允许断路器闭合时推进或拉出，只有在工作或试验位置断路器才能合闸。
3.7.8断路器应提供以下显示器和控制器。
断路器开断及闭合状态的机械显示，开断及闭合位置应真实的反映断路器状况。
储能状态的机械显示，可显示储能与否。
紧急脱扣装置。
手操弹簧储能装置。
采用伺服电动机进行储能，面板上按钮操作。
机械分合闸按钮。
3.8电流互感器
3.8.1电流互感器应按GB1208-2006标准的有关要求进行设计及选用，并考虑到每个装置的特殊要求。
3.8.2电流互感器应满足初级额定短路电流及初级额定负载电流，除分段柜外，电流互感器均应装置在馈电回路侧。
3.8.3电流互感器采用环氧树脂型，应符合规定的电流比要求，其精度等级与负载应配合继电器、仪表仪器的运行要求。
3.8.4电流互感器须有标记，标识出极性、变比、互感器的等级和功率。
3.8.5电流互感器除需满足以上要求外，还需满足或超出以下要求：
1
额定电压
10kV
2
额定电流比
按招标图要求
3
额定二次电流
5A
4
环境温度
－15℃~40℃
5
额定频率
50Hz
6
额定一分钟工频耐压
42kV
7
额定雷电脉冲耐压(峰值)
75 kV
8
额定1秒热稳定电流
63kA
9
额定动稳定电流(峰值)
100 kA
10
精确度
0.2s级
3.9电压互感器及避雷器柜
3.9.1要求采用可抑制系统过电压，具有聚合各类过电保护装置的保护特性，弥补各类过电压保护装置的保护盲区，优化过电压保护曲线的功能，具有系统接地所需功能。
3.9.2具有防止PT保险熔断和PT烧毁的专用过电流保护装置，具有消谐功能。
3.9.3 PT的饱和点达到2.0～3.5倍相电压；
3.9.4专用过电压吸收器，通流量为3200A/2ms。
3.9.5智能开关PTK能有效的抑制接地恢复时涌流对电压互感器及PT高压熔断器的损害，更进一步保护电压互感器。
3.9.6控制器采用双CPU技术，主CPU采用32位DSP处理器，通过国家级继电器检测中心的IV级抗干扰试验(包括Ⅳ抗干扰电磁兼容检验)；
3.9.7 整柜须具有国家级权威高压电器试验中心（西高所）的检验报告；相关产品须完成郑州供电公司入网备案。
3.10计量柜内CT、PT及电度表
3.10.1 中心变电站计量柜及站内计量装置，计量柜作为供电公司收费的计量，所选用CT、PT 除满足上述技术要求外，还需满足郑州供电公司相关计量检测要求，确保检定合格。否则，投标人无条件予以更换，直至满足要求为止，相关检测费用等含在投标费用中。
3.10.2 中心变电站计量柜及站内计量装置，作为机场内部考核计量，所选用CT、PT 需满足上述技术要求和计量精度要求；
3.10.3 中心变电站站内计量柜电能表
3.10.4需带有RS485通信接口（通信速率不低于19.2KB/S），并且采用开放的通信协议。输出信号为实时累积数。
3.10.5外型尺寸：尺寸不应太大，应适合安装在开关柜的前面板上，不影响柜内其他元器件的安装和操作。
3.10.6仪表电源具有强抗干扰能力，仪表设置参数及电能值具有掉电保持功能。
3.11 接地开关
3.11.1接地开关符合GB1985-2004，接地开关在开断时接地母排和馈电回路之间应保证隔离，并能承受试验电压。
3.11.2接地开关在开关柜前操作，接地开关应为快速接地开关，与操作人员的动作快慢无关，接地设备的容量在接地开关闭合时应能承受25KA短时耐受电流和42KA1min工频耐受电压，接地开关在闭合，断开两个位置时均能锁扣，接地与否应能在柜前辨别。接地开关应与断路器有机械联锁性能，以防止误操作，例如防止断路器闭合时闭合接地开关和接地开关闭合时推进断路器等。接地开关采用热镀锌钢板底座和铜制镀银刀片。
3.11.3在面板上设置与电容分压器连接的氖泡电压指示器。
3.11.4接地开关与带电显示装置联锁。
3.12组合式避雷器
3.12.1 JMP组合式大能容过电压保护器由放电间隙和高性能的非线性氧化锌电阻组成，采用复合硅胶一次压模成形，自成一体，配有耐高压接线电缆，标称放电电流下的各冲击电流残压应与设备绝缘水平配合，配合系数满足国家规范要求。
3.12.2柜内型氧化锌浪涌抑制器应满足以下性能指标：
JMP组合式大能容过电压保护器技术要求：
3.12.2.1产品采用三间隙四单元整体结构
3.12.2.2要求采用单间隙承担工频电压技术，保证产品自身安全。
3.12.2.3接地单元要求采用无间隙结构，保证产品性能的稳定。
3.12.2.4 2ms方波通流量峰值不小于600A
3.12.2.5标称放电电流下残压峰值：相地不大于29kv，相间不大于41kv
3.12.2.6 500A电流下残压峰值：相地不大于25.5kv，相间不大于36kv
3.12.2.7工频放电电压有效值：相地不小于17.5kv，相间不小于26.2kv
3.12.2.8 1.2/50冲击放电电压峰值：相地不大于30kv，相间不大于45kv
3.12.2.9产品须有正规机构的试验报告。
3.13 二次回路要求
3.13.1每台开关柜应设有低压室，内含所有的保护继电器、仪器仪表、显示器及控制器，显示器在盘面显示，一只插入式的软接头将藕合辅助设备及功能单元小车。闭锁装置防止低压接头未插入时推进功能单元，低压室盘面上设下列显示和控制装置：
3.13.1.1功能单元控制开关。
3.13.1.2就地、远方选择开关。
3.13.1.3继电器回路的试验端子，该端子用于校验保护继电器。试验时一只特殊的插头用于电流互感器二次回路的短路和电压互感器二次回路的开路，供货商应提供所需的试验端子。
3.14一次接线
3.14.1开关柜应装有高压带电显示器。
3.14.2提供功能单元通断的指示灯或状态显示器，红色表示闭合，绿色表示断开。
3.14.3设置端子排，使低压小母线联成一体。端子应适合柜间分隔。
3.14.4 10KV封闭母线：采用空气绝缘型，壳体材料、喷涂工艺、防护等级须等同高压柜柜体要求；母排规格满足设计要求，材料、绝缘要求等同高压柜内主母线要求。
3.15微机型综合继电保护装置
3.15.1继电保护及监测装置采用微机性综合继电保护装置，兼备控制、计量、数据采集、通信及继电保护功能。具有进线保护、母线保护、馈线保护、断路器保护等功能。微机型综合继电保护装置应与每个装置的特殊要求相匹配，每种型式应符合IEC60255标准的有关要求。保护继电器应是高可靠性的微机型继电器，具有各要求的保护功能、测量功能、单元自动操作功能和远程控制单元功能以及数据传输和现场总线数据采集等功能。能与机场能源管理系统兼容。
3.15.2微机综合继电保护装置具有但不限于如下保护功能（以图纸为准）：
3.15.2.1过流I 段保护
3.15.2.2过流II段保护
3.15.2.3过流III段流保护
3.15.2.4反时限过电流保护
3.15.2.5过负荷保护
3.15.2.6负序电流保护
3.15.2.7零序过电流I段保护
3.15.2.8零序过电流II段保护
3.15.2.9单相接地选线及保护
3.15.2.10过电压保护
3.15.2.11低电压保护
3.15.2.12失压保护
3.15.2.13负序电压保护
3.15.2.14零序电压保护
3.15.2.15复合电压过流保护
3.15.2.16母联自投后加速保护
3.15.2.17频率过低和过高保护
3.15.2.18断路器故障保护
3.15.3保护继电器至少具备以下性能:
3.15.3.1高可靠性，具有32位微处理器，内部处理回路和外部测量，控制和直流电源回路独立。
3.15.3.2保护功能：主保护、后备保护独立设置，满足系统各类保护配置组合方案。
3.15.3.3监视功能：可以检测断路器开/闭合时间，具有断路器失灵保护，断路器回路监视，及对断路器状态进行监视。
3.15.3.4用户可编程保护方案逻辑：继电器带可扩展I/O接口，保护方案具有逻辑编程功能。
3.15.3.5全电量测量与连续计算并可于面板液晶屏直观显示一次侧值，操作简单。有功无功电度值应不受掉电影响而永久存储。
3.15.3.6测量1~10次谐波值，储存15分钟期间内最大需求量值。
3.15.3.7谐波测量精度为0.1% ；
3.15.3.8保存5个以上故障记录(故障指示，故障电流，故障时间)。
3.15.3.9事故录波分析功能和不少于30个带时标的事件记录。
3.15.3.10同步时钟功能。
3.15.3.11硬件和软件自诊断功能。
3.15.3.12提供不少于10个数字输入及8个数字输出接点，满足现场功能需求，并可接受不少于以下信号：断路器开断位置、手车位置、储能状态、接地开关状态等。
3.15.3.13提供以太网接口，通信协议采用TCP/IP协议，满足IEC61850通讯规约。
3.15.3.14生产商必须保证测量保护控制单元内数据地址是可变的，可在现场调整，使得通过以太网接口上传的数据地址是连续的。
3.15.4 输入功能单元的继电保护
3.15.4.1该继电器为微机型，除提供要求的保护功能外，还必须提供以太网接口，与变电所监控系统连接，通信协议采用TCP/IP协议，IEC61850通讯规约。通过该接口将回路的电流、电压、功率、功率因数、分合闸、报警等传输给监控系统并接收监控系统的指令实施自动控制。
3.15.4.2除通过标准的串行接口传输外，断路器、隔离开关等状态信号、故障信号还应该采用无源接点引至端子排，并可接至电力监控系统。
3.15.4.3同样断路器分合动作由监控系统配置的开关量输出模块直接控制，接点也应由端子排引出。
3.15.4.3.1电源进线断路器
3.15.4.3.2 三相定/反时限延时过电流保护----跳闸
3.15.4.3.3三相速断过电流保护----跳闸
3.15.4.3.4低电压保护----每段母排上设置一个微机型电压继电器，提供低电压报警和电源自投起动
3.15.5测量----根据需要配置电流互感器、电压互感器(详见招标文件图纸)，互感器应分别满足计量、测量和保护所需的精度要求和容量要求。
3.15.6输出功能单元上的继电保护
该继电器为微机型，除提供要求的保护功能外，还必须提供以太网通信接口，与变电所监控系统连接，通信协议采用TCP/IP协议，IEC61850通讯规约。通过该接口将回路的电流、电压、功率、功率因数、分合闸、报警等传输给监控系统并接收监控系统的指令实施自动控制。
3.15.7 馈线断路器
三相定/反时限延时过电流保护----跳闸
三相速断过电流保护----跳闸
过电压保护----跳闸
独立式定/反时限零序延时过电流保护----跳闸
3.15.8分段断路器
三相反时限过流保护---跳闸
3.15.9在输出功能单元的计量上根据需要配置电流互感器、电压互感器(详见招标文件图纸)，互感器应分别满足计量、测量和保护所需的精度要求和容量要求。
3.15.10多功能保护继电器除提供保护功能外，还应该具有但不限于以下信息的显示、记录、报警和通过标准的通信接口（通信协议采用TCP/IP协议，IEC61850通讯规约）与变电所监控系统连接的功能(监控系统不属于本合同范围)：

实 时 测 量 参 数
进线柜
馈线柜
母联柜
相电压(Va、Vb、Vc、V平均)
需要
需要

线电压(Vab、
