第二节、 温度与温标
1、 温度是表征物体冷热程度的物理量,它是国际单位制(SI)中的7个基本物理量之一。
3、 力学温度是基本物理量,它的符号为T,单位名称为开尔文,单位符号是K,定义为水三相点热力学温度的1/273.16。
5、 热力学温标是以热力学第二定律为基础的,它是建立在卡诺循环基础上的理想温标。
7、 摄氏温度是从热力学温度导出的,它也是热力学温度它们之间相差一个常数,摄氏温度的符号为t,单位名称为摄氏度,单位的符号是C。
9、1990年国际温标(ITS-90),同时定义了两种温度它们是国际开尔文温度和国际摄氏温度它们的符号分别为T90和t90。
11、我国目前采用的温标是1990年国际温标,其代号为ITS-90。
13、ITS-90规定,(0~961.78)C温度范围内,铂电阻温度计的电阻值与温度的关系式是由一个特定的参考函数Wr(T90)和一个与该温度计有关的偏差函数ΔW(T90)得出的。
15、银凝固点(961.78 C)以上,ITS-90规定T90借助于一个定义固定点和普朗克辐射定律来定义。
17、在(0~961.78)C温度范围内,ITS-90规定的定义固定点共有七个,其中三相点一个,熔点一个,凝固点五个。
19、水三相点的热力学温度为273.16K,摄氏温度为0.01 C。
21、无论是物体的总编辑点或是三相点,都有一个共同的特点,即具有一个连续的液-固交界面,这个交界面应尽可能地靠近并包围被分度的温度计的感温元件。
23、热量的交换方式有导热、对流和辐射三种基本方式。
25、华氏温度的符号为F,单位符号为 F,它与摄氏温度间的近似的换算公式为F=9/5t+32(F)。
第三节、电阻温度计及二次仪表
1、 标准铂电阻温度计的结构包括感温元件(电阻体)、内外引线、保护管和接线排叉等四部分。
5、 业铂热电阻的R(0 C)=100Ω或10Ω。
7、检定工业用热电阻时,一般检定0 C的电阻值R(0 C)和100 C的电阻值R(100 C),然后求出电阻比R(100 C)/R(0 C),确定其是否符合技术要求。
9、 业铂热电阻使用温度范围为(-200~850)C;铜热电阻使用范围为(-50~150)C。
11、测温电桥的基本工作原理是双电桥线路测量工业用热电阻的阻值时流过热电阻的电流不应大于1mA。
13、工业铂热电阻的R(100 C)/R(0 C)=1.3850+0.0006(A级)、R(100 C)/R(0 C)=1.3850 0.0012(B级)。
15、工业用热电阻的实测电阻比R(100 C)/R(0 C)对标称电阻比R(100C)/R(0C)的允许偏差Δ〔R(100 C)/R(0 C)〕对A级铂热电阻为+0.0006;对B级铂热电阻为+0.0012;对铜热电阻为+0.0020。
17、工业铂、铜热电阻R(0C)测量时,插入冰点槽内的热电阻的周围的冰层厚度应不小于30mm,充分稳定30min后方可读数。

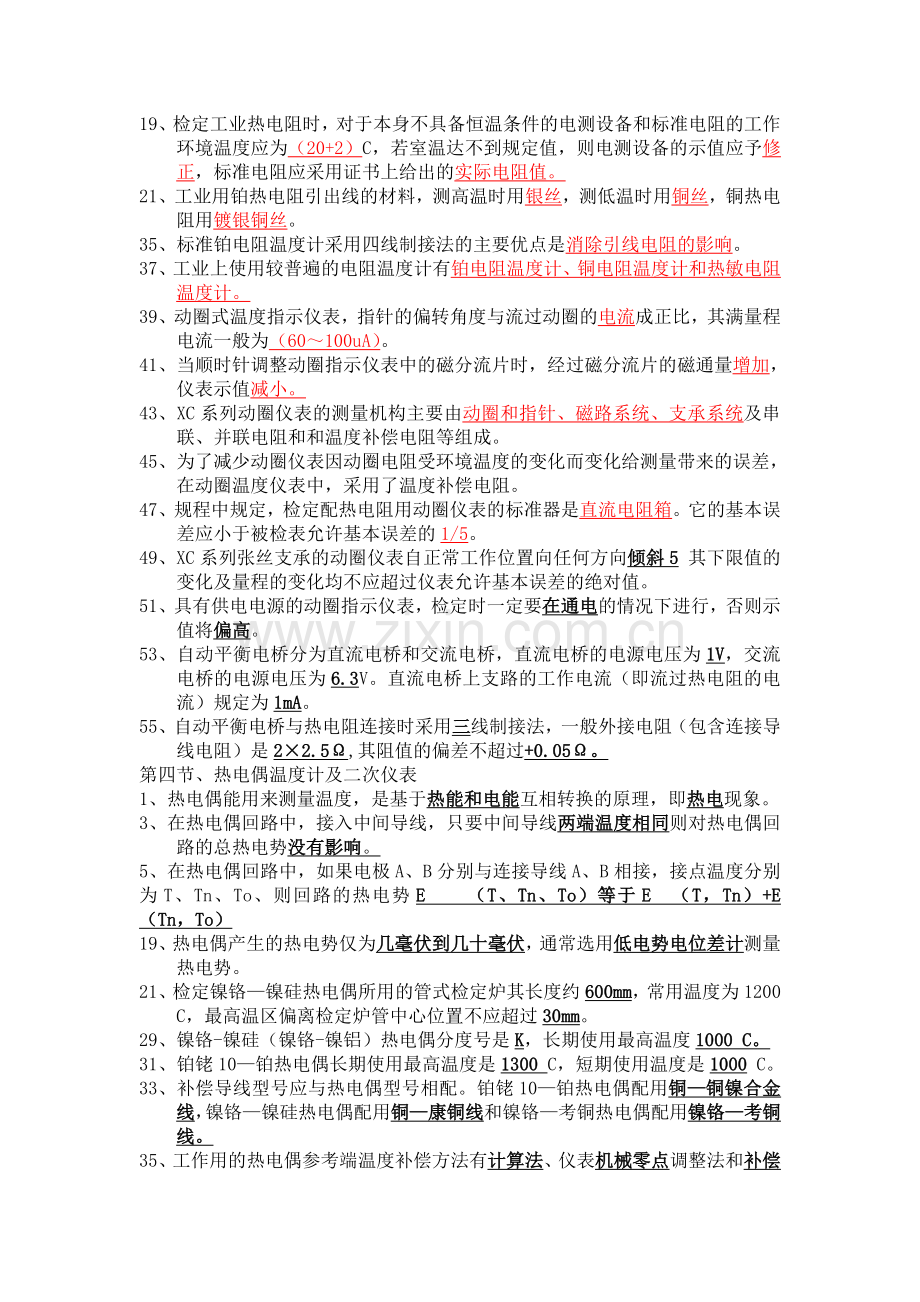

19、检定工业热电阻时,对于本身不具备恒温条件的电测设备和标准电阻的工作环境温度应为(20+2)C,若室温达不到规定值,则电测设备的示值应予修正,标准电阻应采用证书上给出的实际电阻值。
21、工业用铂热电阻引出线的材料,测高温时用银丝,测低温时用铜丝,铜热电阻用镀银铜丝。
35、标准铂电阻温度计采用四线制接法的主要优点是消除引线电阻的影响。
37、工业上使用较普遍的电阻温度计有铂电阻温度计、铜电阻温度计和热敏电阻温度计。
39、动圈式温度指示仪表,指针的偏转角度与流过动圈的电流成正比,其满量程电流一般为(60~100uA)。
41、当顺时针调整动圈指示仪表中的磁分流片时,经过磁分流片的磁通量增加,仪表示值减小。
43、XC系列动圈仪表的测量机构主要由动圈和指针、磁路系统、支承系统及串联、并联电阻和和温度补偿电阻等组成。
45、为了减少动圈仪表因动圈电阻受环境温度的变化而变化给测量带来的误差,在动圈温度仪表中,采用了温度补偿电阻。
47、规程中规定,检定配热电阻用动圈仪表的标准器是直流电阻箱。它的基本误差应小于被检表允许基本误差的1/5。
49、XC系列张丝支承的动圈仪表自正常工作位置向任何方向倾斜5 其下限值的变化及量程的变化均不应超过仪表允许基本误差的绝对值。
51、具有供电电源的动圈指示仪表,检定时一定要在通电的情况下进行,否则示值将偏高。
53、自动平衡电桥分为直流电桥和交流电桥,直流电桥的电源电压为1V,交流电桥的电源电压为6.3V。直流电桥上支路的工作电流(即流过热电阻的电流)规定为1mA。
55、自动平衡电桥与热电阻连接时采用三线制接法,一般外接电阻(包含连接导线电阻)是2×2.5Ω,其阻值的偏差不超过+0.05Ω。
第四节、热电偶温度计及二次仪表
1、热电偶能用来测量温度,是基于热能和电能互相转换的原理,即热电现象。
3、在热电偶回路中,接入中间导线,只要中间导线两端温度相同则对热电偶回路的总热电势没有影响。
5、在热电偶回路中,如果电极A、B分别与连接导线A、B相接,接点温度分别为T、Tn、To、则回路的热电势E (T、Tn、To)等于E (T,Tn)+E (Tn,To)
19、热电偶产生的热电势仅为几毫伏到几十毫伏,通常选用低电势电位差计测量热电势。
21、检定镍铬—镍硅热电偶所用的管式检定炉其长度约600mm,常用温度为1200 C,最高温区偏离检定炉管中心位置不应超过30mm。
29、镍铬-镍硅(镍铬-镍铝)热电偶分度号是K,长期使用最高温度1000 C。
31、铂铑10—铂热电偶长期使用最高温度是1300 C,短期使用温度是1000 C。
33、补偿导线型号应与热电偶型号相配。铂铑10—铂热电偶配用铜—铜镍合金线,镍铬—镍硅热电偶配用铜—康铜线和镍铬—考铜热电偶配用镍铬—考铜线。
35、工作用的热电偶参考端温度补偿方法有计算法、仪表机械零点调整法和补偿器法。
37、热电偶工作端是采用焊接方法形成的,其主要方法有乙炔焊接、电弧焊接、碳精隐弧焊接。
39、直流电位差计是用补偿法测量电动势(电压)的一种比较仪器,它的基本原理线路由测量回路、标准化回路和工作电流回路组成。
41、0.02级、0.05级低电势直流电位差计一般配用0.002级和0.005级标准电池。
43、热电偶检定装置的直流电源,应保证工作电流的相对变化所引起的检定误差不超过0.1允许基本误差(对实验室型)和0.2允许基本误差(对携带型)。
45、热电偶测量端的实际温度t=960 C,参考端温度tn=20 C,写出热电偶参考端温度t0=0 C时的热电动势E(960,0)=E(960,20)+E(20,0)。
47、热电偶参考端温度补偿器实质上是一个产生直流信号的毫伏发生器,它的内部线路结构是一个不平衡电桥,它的电源电压是直流4V,其内阻是1Ω。
49、参考端温度补偿器的直流输出电压随参考端温度的变化而变化,并且要求补偿器在补偿范围内,输出直流电压和参考端温度的关系应与配用热电偶的热电特性一致,该输出直流电压应与热电偶测温回路串联。
51、动圈温度表为了配用不同型号的热电偶和在不同量程时,需要在测量电路中串联一个量程量程电阻,来调节流过动圈的电流。
53、动圈式温度仪表的磁路系统由铁心、极靴、永久磁钢、非磁性隔离物、磁分路调节片和接铁组成。
55、检定配热电偶用动圈式温度表用的低阻直流电压发生器(即毫伏发生器),它的输出应能连续平稳地输出(1~75)mV的直流电压,其输出电阻电阻小于5Ω。
57、配热电偶用动圈式温度仪表的内阻,是用补偿法进行测量的。
59、配热电偶用动圈式温度仪表的外线路电阻包括热电偶的电阻、补偿导线、铜导线、补偿器的电阻和供调整用电阻。
61、引起张丝支承的动圈式温度仪表回程误差超差的主要原因是由于张丝内端销子不光、销子歪斜或张丝有伤痕。
63、图中所示是某仪表在欠阻尼、过阻尼和临介阻尼三条动态特性曲线,请指出(1)为临界阻尼(2)为过阻尼、(3)为久阻尼。
65、一块配K型热电偶的1.5级动圈式温度表,其测量范围是200~600 C(200 C对应的电势值是8.138Mv,600 C时为24.905mV)该仪表的允许误差等于 0.252mV。
67、电子电位差计由测量桥路、放大器、可逆电机、指示记录机构和调节装置组成。
69、电子自动电位差计检定时先接好线,通电预热,对XW系列仪表和EW系列仪表分别预热30分钟和2小时,具有参考端温度自动补偿电阻的仪表,还需待补偿电阻处温度稳定后,即30分钟温度变化不大于0.5 C才能开始检定。
71、用补偿导线法检定电子自动电位差计时,检定用的标准器是不低于0.05级成套工作的直流低电势电位差计,所用补偿导线应与热电偶分度号相匹配,并具有修正值的补偿导线。
73、用在0.5 级电子电位差计上的滑线电阻的非线性误差一般均要求控制在0.2%的范围内。
75、电子电位差计中放大器的作用是将来自测量线路的不平衡电压进行放大,以便驱动可逆电动机转动。
77、可逆电机在电子电位差计中起着执行机构的作用,它可以带动滑动触点实现输入信号与测量桥路的自动平衡,并带动指针和记录笔动作。
第五节、数字温度表与温度变送器
1、 数字温度表通电应检查:指示数字应连续、亮度均匀、无叠字,不应有不亮、缺笔划等现象,小数位数应正确。
3、具有零点及满度调整的数字温度表,其零点及满度调整旋钮调节功能应正常,并具有一定的调节范围。
5、 字温度表的分辨率就是被检仪表在一个计数顺序所对应的输入变化值。
7、数字温度表的稳定度误差包括显示值的波动误差和短时间零点漂移误差。
9、数字温度表不允许作间隔顺序的跳动,显示值的波动量(对一般分辨率的仪表来说)不能大于其分辨率。
11、测试数字温度表绝缘电阻的环境温度为(15~35)C,相对湿度为45%~75%。
13、检定数字温度表的环境温度应为(20 2)C,对低于0.5级的仪表,环境温度应为(20 5)C,相对湿度为45%~75%。
15、检定配热电阻的数字温度表的标准器是直流电阻箱,它的误差应小于被检仪表允许误差的1/5。
17、检定配热电阻数字温度表的专用导线的阻值按说明书中的规定值确定,三根连接导线阻值之差不能超过仪表允许基本误差的1/10,(其大小按量程中ΔR/Δt)最小的进行换算。
19、数字温度仪表的检定点不应少于5点,一般应选择包括上、下限在内,原则上均匀的整十摄氏度点或整百摄氏度点。
21、数字温度表的标称电量是热电偶(或热电阻)分度表中各温度点所对应的热电动势(或电阻)值。
23、温度变送器的准确度等级有0.2级0.5级1.0级1.5级2.5级五种.
25、温度变送器的允许回程误差,对于准确度等级为0.2、0.5、1.0、1.5、2.5的变送器分别是输出量程的0.1%、0.25%、0.4%、0.6%、1.0%。
27、检定配热电偶的温度变送器的标准器是直流数字电压表或成套工作的直流低电势电位差计,它们的允许误差不应超过被检温度变送器允许误差的1/4。
29、检定温度变送器的试验室,周围除地磁场外,无影响温度变送器输出的其它外磁场存在,无震动、无腐蚀。
31、对供电电源为直流24V的温度变送器,要求电压的偏差小于 1%,纹波含量小于0.1%。
33、温度变送器的输出,会受电源变化的影响,但是,电源在规程规定范围内变化时,温度变送器输出下限值及量程的变化不应超过允许误差的绝对值。
35、负载电阻为(0—50)Ω的四线制温度变送器,输出信号中的交流分量有效值不应超过输出量的1%。
37、温度变送器的输入与输出端子短接对接地端子的绝缘电阻应不小于20MΩ;电源端子短接对接地端子的绝缘电阻应不小于50 MΩ。
39、用来检定温度变送器输出交流分量的交流电压表,它的准确度等级应为1.0级,电压表量程为(0~150mV,)输入阻抗≥100KΩ。
41、检定温度变送器时,要求24V供电电源在(0~30)V连续可调,稳定度0.05%/min。
43、检定配热电阻温度变送器用的专用连接导线应在同一根上剪得,三根应等长度,且小于1M。
45、使用中的温度变送器的检定项目有外观检查、基本误差检定、回程误差检定和绝缘电阻检定。
第六节、玻璃液体温度计及其它温度计
1、 玻璃液体温度计是根据物体受热膨胀的原理进行测温的。
3、玻璃液体温度计按其等级可分为标准玻璃液体温度计和工作用下班液体温度计。
5、玻璃液体温度计的刻度线京戏与毛细管中心线相垂直,液柱不得中断。
7、玻璃液体温度计读数时,视线应与刻度面垂直。读取液柱弯月面的最高点(水银温度计)或最低点(有机液体温度计)。
9、水银温度计示值检定读数时,槽温偏离检定点温差对于二等标准温度计不得超过 2个分度格,对于工作用温度计不得超过 2个分度格。
11、双金属温度计示值检定时,温度计的浸没长度(置入长度)应符合产品使用说明书的要求或按全浸检定,但不应大于500mm。
