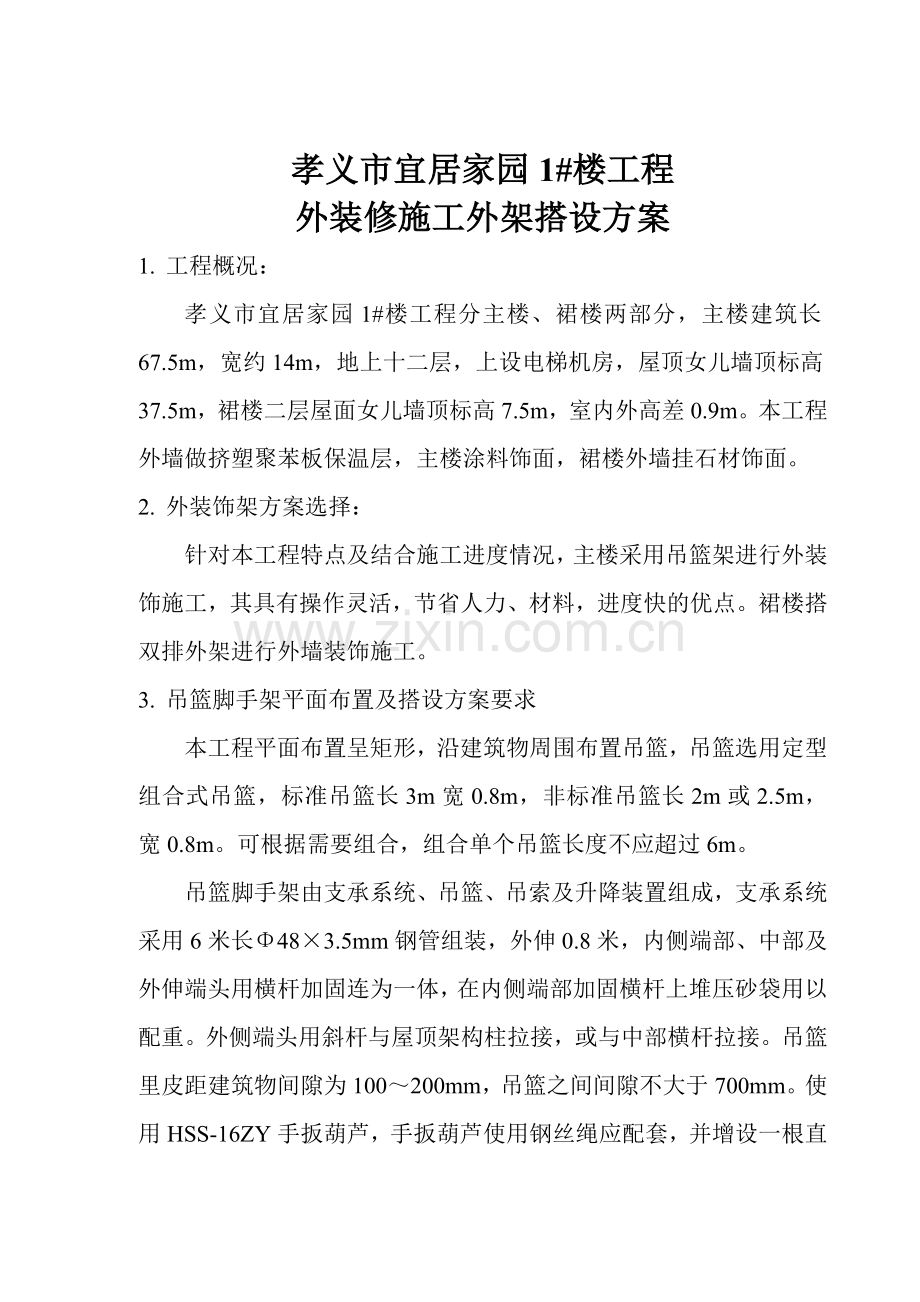

孝义市宜居家园1#楼工程
外装修施工外架搭设方案
1. 工程概况：
孝义市宜居家园1#楼工程分主楼、裙楼两部分，主楼建筑长67.5m，宽约14m，地上十二层，上设电梯机房，屋顶女儿墙顶标高37.5m，裙楼二层屋面女儿墙顶标高7.5m，室内外高差0.9m。本工程外墙做挤塑聚苯板保温层，主楼涂料饰面，裙楼外墙挂石材饰面。
2. 外装饰架方案选择：
针对本工程特点及结合施工进度情况，主楼采用吊篮架进行外装饰施工，其具有操作灵活，节省人力、材料，进度快的优点。裙楼搭双排外架进行外墙装饰施工。
3. 吊篮脚手架平面布置及搭设方案要求
本工程平面布置呈矩形，沿建筑物周围布置吊篮，吊篮选用定型组合式吊篮，标准吊篮长3m宽0.8m，非标准吊篮长2m或2.5m，宽0.8m。可根据需要组合，组合单个吊篮长度不应超过6m。
吊篮脚手架由支承系统、吊篮、吊索及升降装置组成，支承系统采用6米长Φ48×3.5mm钢管组装，外伸0.8米，内侧端部、中部及外伸端头用横杆加固连为一体，在内侧端部加固横杆上堆压砂袋用以配重。外侧端头用斜杆与屋顶架构柱拉接，或与中部横杆拉接。吊篮里皮距建筑物间隙为100～200mm，吊篮之间间隙不大于700mm。使用HSS-16ZY手扳葫芦，手扳葫芦使用钢丝绳应配套，并增设一根直径Φ12.5mm保险绳，以保证手扳葫芦打滑或断绳时安全。
4. 吊篮脚手架设计验算
4.1吊篮负荷计算
吊篮额定荷载：300kg 吊篮自重： 450kg
吊篮荷载效应组合：
P=K（λ1Q1+λ2Q2）=1.3×[1.2×450=+1.4×300]=1248kg
4.2手扳葫芦选择
吊篮脚手架荷载设计值：1248kg
选用HSS-16ZY自卸手扳葫芦满足使用要求。
4.3钢丝绳选择
吊篮钢丝绳安全系数：K=6
钢丝绳破坏荷载：S=1248×6÷2÷0.85=4404.7kg
查表选用钢丝绳6×19 Φ12.5mm满足安全使用要求。
4.4架体抗倾覆验算
倾覆力矩：Wb=1248÷2×0.8=499kg·m
抗倾覆安全系数：k=2.5
抗倾覆力矩：Pa=50n×6＞2.5Wb=2.5×499=1248
n＞4.16，所以每根杆内侧端部配重5袋砂满足抗倾覆要求。
4.5验算悬臂梁抗弯强度 、挠度
由轴心力引起的弯距
Wb=1248÷2×0.8=499kg·m
悬臂梁自身所能承受的弯距
M2=f×A=205N/mm2×21.5cm2÷9.8= 4497Kg·m
悬臂梁端挠度
ωmax=Fl3/3EI=0.624×9.8×0.83/（3×206×712）=7×10-6m
弹性模量 E=206×103N/mm2 惯性矩 Ⅰ=712cm4
即钢管的抗弯强度、挠度均能满足悬挑单排外架。
5. 检查验收
5.1吊篮架安装好后，必须做一次全面检查验收，由工长、架工班长及装修施工班组长、项目安全员一起组织验收，填写验收单，要仔细检查挑梁、配重、吊篮、挑点、承重绳、安全绳、手扳葫芦等部位，符合要求后再作荷载试验，达到标准后方可使用。
5.2吊篮架使用过程中，使用负责人和安全员每天都应检查吊篮的关键部位和安全装置是否完好，发现隐患及时排除，确保吊篮架的使用安全。
5.3大风、雨等恶劣天气过后，项目安全员要对脚手架进行全面检查，以保证安全使用。
6. 安全使用管理
6.1脚手架搭设拆除前必须由工长向班组长进行书面安全、技术交底，如班组对交底有异议；及时提出解决。
6.2对使用吊篮架人员要进行安全技术交底，使其熟悉操作规程和安全注意事项。
6.3在升降吊篮时，由两人配合操作，协调一致，不允许一头高一头低，保持平衡。升降时注意不要碰撞建筑物。
6.4使用吊篮人员在工作时注意工具、材料存放，不准向吊篮外抛掷任何物件，要保持吊篮的整体，任何人不得擅自拆改吊篮。
6.5吊篮使用荷载不准超载，吊篮上人员和材料注意对称布置，以保持吊篮两端负载平衡。
6.6使用中经常注意保持手扳葫芦机体内和钢丝绳的清洁和润滑，防止杂物进入机体。扳动手柄时，葫芦如遇阻塞，停止扳动手柄，以免损坏钢丝绳。
6.7裙楼使用双排外架基础应高出周围地面，并铺垫方木保持平整。

孝义市宜居家园1#楼
外装修施工外架搭设方案

SJ/直属5F/XYYJ·04·2010

批准：

审核：

编制：

山西四建集团有限公司
孝义市宜居家园项目部
二O一O年四月
