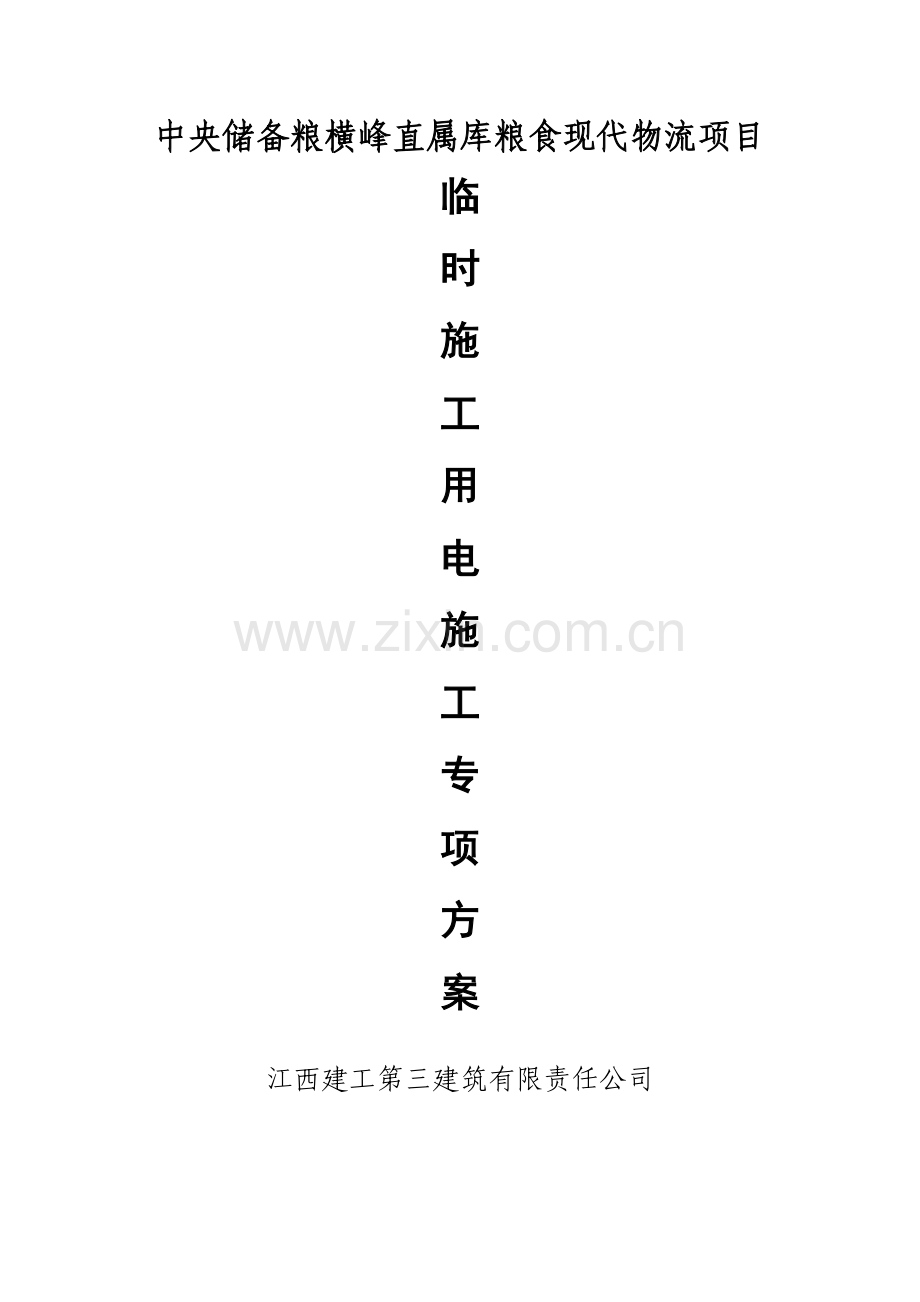

中央储备粮横峰直属库粮食现代物流项目
临
时
施
工
用
电
施
工
专
项
方
案

江西建工第三建筑有限责任公司

审 批 页

编制人： 职务： 职称：
审核人： 职务： 职称：
审批人： 职务： 职称：

1、工程概况
1.1本工程为中央储备粮横峰直属库粮食现代物流项目平房仓，装粮限高7米。
1.2该工程规格较大，施工人员多，地质情况复杂，依据工程特点，为了既保证安全生产又符合节约用电的原则，特编制本施工临时用电施工组织设计。
2、电源的供给
2.1现场临时用电由建筑单位提供电源至现场内，项目部一级配电室前由业主负责安装维修，边上设施工现场的一级配电。一级配电以后的电路，由现场管理使用。
2.2在一级配电处，从一级配电的零线，工作接地一级漏电保护器电源侧的零线引出保护零线，然后全部采用三相五线制，送至各分配电箱和开关箱，保护零线与工作零线分开，不得混用。
3、现场临时用电规划和配电箱的设计
3.1根据施工特点，从一级配电室，为五个回路，第一回路为地面照明，第二回路、第三回路分别为砼搅拌机用电、龙门架卷扬机用电，第四回路为施工层用电，第五回路为钢筋制作车间焊接用电（详见平面图）。
3.2各种型号的配电箱，全部采用标准式的标准配电箱，各配电箱均应有门、有锁、有防雨措施。
3.3总配电室内设电表，总控制开关，总漏电保护器，各种电气，都得满足2/3A以上工作电流的要求。
3.4总漏电保护器的额定漏电动作电流应≤100mA，额漏电作时间应≤0.1s，各开关箱的漏电保护品，额定漏电动作电流应≤30mA，额定漏电动作时间应≤0.1s，使之具有分级分段的保护功能。
3.5在总配电室内，安装重复接地，其余各种线路，必须做重复接地三处以上，接地电阻值不得大于10Ω。
4.施工机械表：（见下页）

机械名称
数量（台）
单机功率（KW）
合计（KW）
JK1.5提升卷扬机
4
11
11
JZB350型砼搅拌机

JS500型砼搅拌机
2

1
7.5

24.75
7.5

24.75
200L砂浆搅拌机
2
4.4
4.4
钢筋切断机
1
7.5
7.5
钢筋弯曲机
1
2.2
2.2
钢筋调直机
1
3
3
电焊机
2
14
28
MJ109型木工圆锯
2
3
6
插入式振动器
2
1.1
2.2
平板振动器
2
1.1
2.2
合计：74
照明用电按10%考虑。
共计：81.4KW根据用电量选择第五回路计算如下：
1）按机械强度选择
在各种不同敷设方式下，导线按机械强度所允许的最小截面查《建筑施工手册》及《施工现场临时用电安全技术规范》为4mm2。
2）按允许电流选择
导线必须能承受负载电流长时间通过所引起的温升。
I=K·P[31/2·U·cosφ]
K=1 P=28KW U=380 cosφ=0.75
I=K·P[31/2·U·cosφ]=1×28×1000÷（1.732×380×0.75）
=56.7 A
3）按允许电压降选择
导线上引起的电压降必须在一定限度之内。导线截面可用下式计算：S=ΣP·L÷（c·ε）·%
P=28 L=30m c=77 ε=3
S=ΣP·L÷（c·ε）·%=28×30÷(77×3)=3.6mm2

5、电线线路的设计导线的选择
5.1根据上述计算查塑料铜芯电线明设在绝缘支柱上持续允许电流表，选用10mm2塑料铜芯电线，I=75A，可满足66A工作电流使用要求。因配电线路距电源较近，可不考虑路损耗和电压，五个回路二、三级配电均采用10mm2塑料铜芯电线送电。
5.2总配电至各二级配电箱，全部采用三相五线制架零线路供电，设专用电杆上装设横柱，绝缘子。架叁线路的挡距≤30m，线间距30cm，距地面垂直距需4.2m。
5.3架零线路及至施工层的架子零线，相序应按面向负载，从左至右，按照A、N（0）、B、C、PE线的相序排列。
6、施工现场临时用电安全技术措施及防火措施。
6.1本施工现场所有用电设备及供电线路，全部采用TN-S接零保护系统。保护零线从一级配电室的零线、工作按地线或第一级漏电保护器电源侧的零线引出。
6.2总配电的总控制开关，总漏电保护器等电气设备，都必须满足工作电流的要求,配电间内应设砂垫层，并设置砂箱，配备相应数量的干粉灭火器。
6.3专用保护零线必须单独敷设，不作它用，重复接地应地3处以上，不的进任何的开关，不的接熔断丝，在任何情况下都不得断开，一直接到各用电设备的金属外壳上。
6.4架零线路应按照三向负荷，从左到右按照A、N（0）、B、C、PE线的相序排列，各接地体应做电气连接，接地体宜采用角钢，钢管或φ12以上的园钢，不得采用螺纹钢，接地线必须采用多股塑料铜芯线，不得采用铝导体做接地线。每组接地装置的按地电阻值应不大于10Ω。
6.5严格执行三级配电二级保护的供电原则，每台用电设备应有各自的开关箱，实行一机、一闸、一箱、一漏保制，严禁用同一开关控制二台及二台以上的用电设备。
6.6施工现场的所有施工用电都必须符合JGJ46-88规范的规定，所有配电箱都应有门、有锁、有编号，露天使用应有可靠的防雨防潮措施，箱底需地面的垂直距离，应小于1.5m大于0.6m。
6.7施工现场室外照明灯具距地面的垂直距需不得低于2.4m，室内的照明灯具距地面的垂直距离不得低于2m。达不到要求的应使用安全电压，并设立照明回路的专用漏用保护器。
6.8熔断丝的规格，型号，应满足被保护的线路及设备技术要求，严禁用其它金属丝代替保险丝，保险丝严厉多股合用，削小或绞接使用。
6.9现场电工必须持证上岗，严格遵守JGJ46-88。《施工现场临时用电安全技术规范》的规定，重点监控电焊机、水泵、移动电箱，照明的用电情况，做地电工巡视记录。
