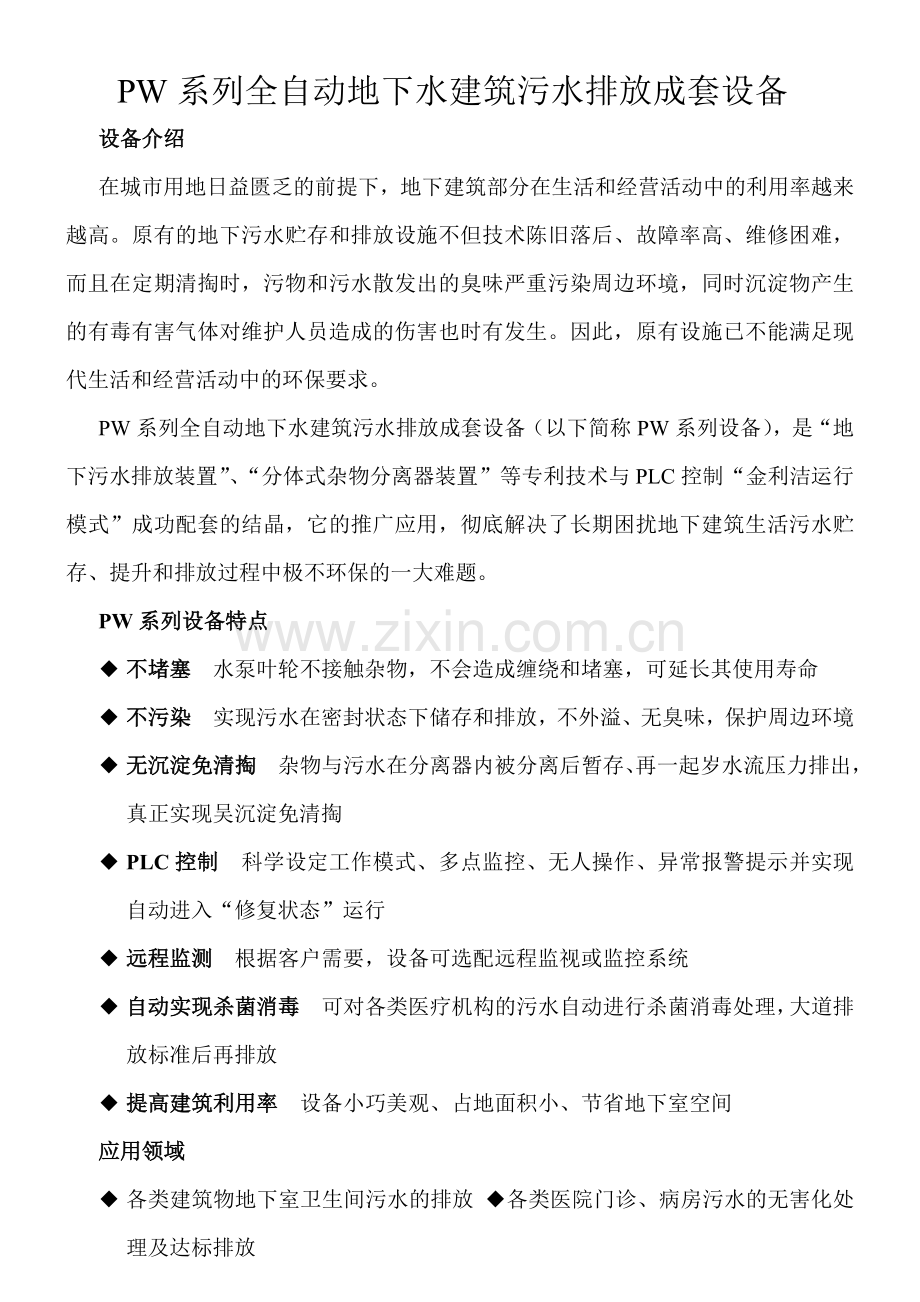

PW系列全自动地下水建筑污水排放成套设备
设备介绍
在城市用地日益匮乏的前提下，地下建筑部分在生活和经营活动中的利用率越来越高。原有的地下污水贮存和排放设施不但技术陈旧落后、故障率高、维修困难，而且在定期清掏时，污物和污水散发出的臭味严重污染周边环境，同时沉淀物产生的有毒有害气体对维护人员造成的伤害也时有发生。因此，原有设施已不能满足现代生活和经营活动中的环保要求。
PW系列全自动地下水建筑污水排放成套设备（以下简称PW系列设备），是“地下污水排放装置”、“分体式杂物分离器装置”等专利技术与PLC控制“金利洁运行模式”成功配套的结晶，它的推广应用，彻底解决了长期困扰地下建筑生活污水贮存、提升和排放过程中极不环保的一大难题。
PW系列设备特点
◆ 不堵塞 水泵叶轮不接触杂物，不会造成缠绕和堵塞，可延长其使用寿命
◆ 不污染 实现污水在密封状态下储存和排放，不外溢、无臭味，保护周边环境
◆ 无沉淀免清掏 杂物与污水在分离器内被分离后暂存、再一起岁水流压力排出，真正实现吴沉淀免清掏
◆ PLC控制 科学设定工作模式、多点监控、无人操作、异常报警提示并实现自动进入“修复状态”运行
◆ 远程监测 根据客户需要，设备可选配远程监视或监控系统
◆ 自动实现杀菌消毒 可对各类医疗机构的污水自动进行杀菌消毒处理，大道排放标准后再排放
◆ 提高建筑利用率 设备小巧美观、占地面积小、节省地下室空间
应用领域
◆ 各类建筑物地下室卫生间污水的排放 ◆各类医院门诊、病房污水的无害化处理及达标排放
使用条件
工作电源
380V±5%，50HZ
污水PH值
4-10之间
污水的密度
≤1600kg/立方米
污水温度
0-40°C之间
安装控制柜柜的环境湿度
≤80%

注：对于新铺设的污水管路，必须清理管道内的建筑垃圾
设备选型 用户根据流量、扬程等参数和设备安装场地的综合条件，选择合理使用的设备型号。
（一） 按设备的流量、扬程选型
PWB别墅型 别墅类建筑的地下室卫生间产生污水量较小，且停电时可人为控制用水，可选用小巧、轻便的别墅型全自动污水排放器
PW-N1（W1）单泵式 使用于污水量和杂物量较少的场所。
PW-N2（W2）双泵式 适用于污水量和杂物量较多的场所，如地下商场、停车场和地铁站点等。由于该型设备为双泵双分离器交替工作、且互为备用，其存贮和排放能力远远大于单泵设备。
PW-N4（W4）四泵式 适用于瞬时污水量较大或杂物较多的场所（如地下洗浴、展览馆、体育馆和过街地下通道等）。因四泵设备接纳瞬间来水量和杂物量能力较大，并且设备可以根据来水量连续不断的多级（2泵同时）交替运行，可以满足连续排出大量污水和杂物的要求。
（二） 按设备的安装位置选型
内置式 安装在预留的设备坑内或地下室均可。
（1） 设备坑内安装：放置设备的同层需排水时，必须安装在预留的设备坑内；
（2） 同层地面安装：放置设备的同层没有污水产生、只需排除上层产生的污水时，应在地面上预制设备基座（基座尺寸参照“安装尺寸表”），然后将设备放置在基座上；没有条件是也可安装到同层地面上。
外置式 适合安装在地下室地面上
当地下室安装设备的空间较大，且放置设备的同层没有污水产生、只是排除上层污水时，可选用外置式设备。应在地面上预置设备基座（基座尺寸参照“安装尺寸表”），然后将设备放置在基座上；没有条件是也可安装到同层地面上。
（三） 辅助水泵的配置
当设备安装在设备坑内或地面基座上时，设备配置有辅助水泵，便于排除意外来水引起的积水，所以应预留辅泵集水槽。

用户配套工作
1， 土建作业：应参照“安装尺寸表”中对应型号要求的尺寸预留设备坑或设备基座，辅泵集水槽设在设备出水口一侧的角处（适宜尺寸为：长×宽×高=450×350×300），具体位置见对应的“安装示意图”。有单独设备间时不需要浇筑坑口盖板，只需预留爬梯、装修时安装坑口护栏即可；必须加装坑口盖板时，也应等设备安装完成后，再进行坑口盖板的支膜浇筑作业、并预留800×800的人孔。
2， 预埋穿线管：在坑内或基座上安装设备，应按照建筑规范相关要求预埋穿线管至安装控制柜的墙面位置。
•单泵设备预埋3跟￠20的穿线管
•双泵设备预埋4跟￠20的穿线管
•四泵设备预埋7跟￠20的穿线管
••特别说明：当用户选用设备所匹配的水泵电机功率≥4.0Kw时，应预埋￠25的穿线管.
3、电源提供：铺设与设备功率相匹配的三相五线制电源电缆，并引至安装控制柜的墙面位置。
4、管路连接：设备主题安装完成后，给排水专业人员负责将设备的进水管、出水管和换气管与相应的管路对接。
自动控制系统
•采用PLC（可编程控制器）控制技术
大大增强和提高了控制系统及设备运行的稳定性喝可靠性，完全实现无人操作运行。
•智能化修复故障、多点报警提示
当出现地下室污水量异常、超大杂物堵塞主管路、设备坑积水和动力电源缺相交错相等异常情况时，控制系统可检测识别，并转入异常情况“自动修复运行状态”，只有在不能自我修复后才自动报警提示。
•实现远程监视操作
可通过USB数据线，姜用户要求的设备运行状态的各类信号传送到监控室，使值班人员足不出户在监视屏上直观了解和操作设备运行状态；用户也可将设备运行状态通过互联网同步显示在金利洁公司计算机上，使售后服务人员准确判断各类异常情况，指导用户及时维护，为用户提供全方位的技术支持和服务，极大降低了设备的管理成本。
主要技术参数及安装尺寸表

序号
设备型号
额定
排量
使用扬程
水泵功率
水箱容积
设备外形尺寸
预留设备坑尺寸
进水管位置及管径

M³/h
1/s
m
kw
L
L1×W1×H
L×W×H
h
x
D1

1
PWB3-0.25-N1
4
1.11
5-7
0.25
63
500×400×450
600×600×600
280
150
110

2
PWB5-0.45-N1
6
1.67
8
0.45
90
600×450×500
700×650×650
230
150
110

3
PWB6-0.55-N1
6
1.67
11
0.55
109
600×480×550
700×700×700
350
150
110

4
PWB6-0.75-N1*
6
1.67
12
0.75
119
650×480×600
750×750×750
380
150
110

5
PWB8-1.1-N1*
8
2.22
12
1.1
139
650×480×650
750×750×800
400
150
110

设备主要技术参数
序号
设备型号
额定排量
适用扬程
主泵功率
辅泵功率
水箱容积
m³/h
l/s
m
Kw
Kw
升
1
PW-6-1.1-N1
6
1.67
15
1.1
0.75
400
2
PW-10-1.1-N1
10
2.78
13
1.1
0.55
400
3
PW-10-1.5-N1
10
2.78
18
1.5
0.75
450
4
PW-10-2.2-N1
10
2.78
23
2.2
1.5
450
5
PW-15-1.5-N1
15
4.17
15
1.5
0.75
450
6
PW-15-2.2-N1
15
4.17
20
2.2
0.75
650
7
PW-15-3.0-N1
15
4.17
28
3.0
1.5
650
8
PW-18-1.5-N1
18
4.2
15
1.5
0.75
650
9
PW-18-2.2-N1
18
5
17
2.2
0.75
650
10
PW-18-3.0-N1
18
5
23
3.0
1.5
650
11
PW-20-2.2-N1
20
5.56
15
2.2
0.75
800
12
PW-20-3.0-N1
20
5.56
20
3
0.75
800
注：1、该设备配置一台主泵、一台辅泵和一套专用“PW全自动控制柜”

设备外形及安装尺寸表
序号
水箱容积
设备外形尺寸
预留设备坑尺寸（设备坑内安装）
预制基座尺寸（地下室地面安装）
进水管中心位置及外管外径
升
L1
W2
H3
L
W
H
L
W
H
h
w
D1
D2
D3
1
400
1500
800
1100
2100
1400
1350
1800
1100
400
750
200
110
89
75
2
450
1500
800
1100
2100
1400
1350
1800
1100
400
850
200
110
89
75
3
650
1600
1000
1100
2200
1600
1350
1900
1300
400
850
350
110
89
75
4
800
1600
1000
1200
2200
1600
1500
1900
1300
400
1050
350
110
89
75
PW-W1系列 单泵外置式 设备主要技术参数
序号
设备型号
额定排量
适用扬程
主泵功率
辅泵功率
水箱容积
m³/h
l/s
m
Kw
Kw
升
1
PW-7-0.75-W1
7
1.9
11
0.75
0.55
400
2
PW-10-0.75-W1
10
2.8
10
0.75
0.55
450
3
PW-10-1.5-W1
10
2.8
16
1.5
0.75
450
4
PW-10-2.2-W1
10
2.8
22
2.2
1.5
450
5
PW-15-1.1-W1
15
4.2
12
1.1
0.55
450
6
PW-15-1.5-W1
15
4.2
15
1.5
0.75
450
7
PW-15-2.2-W1
15
4.2
20
2.2
0.75
650
8
PW-15-3.0-W1
15
4.2
28
3.0
1.5
650
9
PW-18-1.5-W1
18
5
14
1.5
0.75
650
10
PW-18-2.2-W1
18
5
17
2.2
0.75
650
11
PW-18-3.0-W1
18
5
22
3.0
1.5
800
12
PW-20-1.5-W1
20
5.5
10
1.5
0.55
800
13
PW-20-2.2-W1
20
5.5
15
2.2
0.75
800
14
PW-20-3.0-W1
20
5.5
22
3.0
1.5
800

序号
水箱容积
设备外形尺寸
预制基座尺寸（地下室地面安装）
进水管中心位置及各管外径
升
L1
W1
H1
L
W
H
h
x
D1
D2
D3
1
400
1500
800
1100
1800
1100
400
750
200
110
89
75
2
450
1500
800
1100
1800
1100
400
850
200
110
89
75
3
650
1600
1000
1100
1900
1300
400
850
350
110
89
75
4
800
1600
1000
1200
1900
1300
400
1050
350
110
89
75

PW-N2系列 双泵内置式
序号
设备型号
额定排污量
适用扬程
主泵功率
辅泵功率
水箱容积
设备型号
额定排污量
适用扬程
主泵功率
辅泵功率
水箱容积
m³/h
l/s
m
Kw
Kw
升
m³/h
l/s
m
Kw
Kw
升
1
PW-7-1.1-N2
7
1.9
12
1.1
0.55
760
PW-35-3.0-N2
35
9.7
12
3.0
0.55
1200
2
PW-12-1.5-N2
12
3.3
15
1.5
0.75
760
PW-35-4.0-N2
35
9.7
20
4.0
0.75
1200
3
PW-14-1.1-N2
14
3.9
10
1.1
0.55
760
PW-35-5.5-N2
35
9.7
25
5.5
1.5
1200
4
PW-14-1.5-N2
14
3.9
15
1.5
0.75
760
PW-35-7.5-N2
35
9.7
30
7.5
1.5
1400
5
PW-15-2.2-N2
15
4.2
20
2.2
0.75
760
PW-39-3.0-N2
39
10.8
13
3.0
0.55
1400
6
PW-15-3.0-N2
15
4.2
28
3.0
1.5
760
PW-39-4.0-N2
39
10.8
17
4.0
0.75
1400
7
PW-17-1.5-N2
17
4.7
15
4.0
0.75
760
PW-39-5.5-N2
39
10.8
23
5.5
1.5
1400
8
PW-18-2.2-N2
18
5.0
15
2.2
0.75
760
PW-39-7.5-N2
39
10.8
32
7.5
1.5
1400
9
PW-18-3.0-N2
18
5.0
22
3.0
1.5
760
PW-45-3.0-N2
45
12.5
12
3.0
0.55
1400
10
PW-20-1.5-N2
20
5.6
12
1.5
0.55
760
PW-45-4.0-N2
45
12.5
16
4.0
0.75
1400
11
PW-20-2.2-N2
20
5.6
16
2.2
0.75
760
PW-45-5.5-N2
45
12.5
22
5.5
1.5
1400
12
PW-20-3.0-N2
20
5.6
20
3.0
0.75
760
PW-45-7.5-N2
45
12.5
30
7.5
1.5
1400
13
PW-20-4.0-N2
20
5.6
25
4.0
1.5
960
PW-48-3.0-N2
48
13.3
10
3.0
0.55
1400
14
PW-23-1.5-N2
23
6.4
11
1.5
0.55
960
PW-48-4.0-N2
48
13.3
15
4.0
0.75
1400
15
PW-23-2.2-N2
23
6.4
13
2.2
0.55
760
PW-48-5.5-N2
48
13.3
20
5.5
0.75
1400
16
PW-23-3.0-N2
23
6.4
22
3.0
1.5
960
PW-48-7.5-N2
48
13.3
25
7.5
1.5
1680
17
PW-23-4.0-N2
23
6.4
25
4.0
1.5
960
PW-53-3.0-N2
53
14.7
10
3.0
0.55
1680
18
PW-25-2.2-N2
25
6.9
15
2.2
0.75
960
PW-53-4.0-N2
53
14.7
15
4.0
0.75
1680
19
PW-25-3.0-N2
25
6.9
20
3.0
0.75
960
PW-53-5.5-N2
53
14.7
18
5.5
0.75
1680
20
PW-25-4.0-N2
25
6.9
25
4.0
1.5
960
PW-53-7.5-N2
53
14.7
22
7.5
1.5
1680
21
PW-25-5.5-N2
25
6.9
30
5.5
1.5
960
PW-60-4.0-N2
60
15.3
12
4.0
0.55
1680
22
PW-27-2.2-N2
27
7.5
15
2.2
0.75
960
PW-60-5.5-N2
60
15.3
16
5.5
0.75
1920
23
PW-30-2.2-N2
30
8.3
10
2.2
0.55
960
PW-60-7.5-N2
60
15.3
22
7.5
1.5
1920
24
PW-30-3.0-N2
30
8.3
15
3.0
0.75
960
PW-75-4.0-N2
75
20.8
10
4.0
0.55
1920
25
PW-30-4.0-N2
30
8.3
20
4.0
0.75
1200
PW-75-5.5-N2
75
20.8
16
5.5
0.75
1920
26
PW-30-5.5-N2
30
8.3
28
5.5
1.5
1200
PW-75-7.5-N2
75
20.8
20
7.5
0.75
1920
PW-N2系列 双泵内置式
序号
水箱容积
设备外形尺寸
预留设备坑尺寸（设备坑内安装）
预制基座尺寸（地下室地面安装）
进水管中心位置及各管外径
升
L1
W1
H1
L
W
H
L
W
H
h
x
D1
D2
D3
1
760
1600
1200
1200
2200
1800
1500
1900
1500
400
850
600
110
89
75
2
960
1600
1200
1200
2200
1800
1500
1900
1500
400
1050
600
160
89
75
3
1200
1800
1200
1300
2400
1800
1500
2100
1500
400
1050
600
160
89
75
4
1400
1800
1400
1300
2400
2000
1500
2100
1700
400
1250
700
160
110
75
5
1680
1900
1400
1300
2600
2200
1700
2200
1700
400
1250
700
160
110
75
6
1920
1900
1600
1350
2600
2200
1700
2200
1900
400
1250
800
160
110
75

序号
水箱容积
设备外形尺寸
预制设备基座尺寸

升
L1
W1
H1
L
W
H
h
x
D1
D2
D3
1
760
1600
1200
1200
2000
1600
400
850
600
110
89
75
2
960
1600
1200
1200
2000
1600
400
1050
600
160
89
75
3
1200
1800
1200
1300
2200
1600
400
1050
600
160
89
75
4
1400
1800
1400
1300
2200
2000
400
1250
700
160
110
75
5
1680
1900
1600
1350
2600
2200
400
1250
700
160
110
75
6
1920
1900
1600
1350
2600
2200
400
1250
800
160
110
75

序号
设备型号
最大排量
适用扬程
主泵功率
辅泵功率
最大功率
水箱容积
序号
设备型号
最大排量
适用扬程
主泵功率
辅泵功率
最大功率
水箱容积
m³/h
l/s
m
Kw
Kw
Kw
升
m³/h
l/s
m
Kw
Kw
Kw
升
1
PW-40-2.2-N4
40
11.1
15
2.2
0.75
5.15
2200
13
PW-65-5.5-N4
65
18.1
25
5.5
2.2
12.5
2680
2
PW-40-3.0-N4
40
11.1
20
3.0
1.5
7.5
2200
14
PW-80-3.0-N4
80
22.2
13
3.0
0.75
6.75
2680
3
PW-40-4.0-N4
40
11.1
28
4.0
2.2
9.5
2200
15
PW-80-4.0-N4
80
22.2
18
4.0
1.5
8.75
2680
4
PW-50-2.2-N4
50
13.9
15
2.2
0.75
5.15
2200
16
PW-80-5.5-N4
80
22.2
23
5.5
1.5
12.5
3000
5
PW-50-3.0-N4
50
13.9
20
3.0
1.5
7.5
2200
17
PW-90-3.0-N4
90
25.0
12
3.0
0.75
6.55
3000
6
PW-50-4.0-N4
50
13.9
25
4.0
1.5
9.5
2200
18
PW-90-4.0-N4
90
25.0
16
4.0
1.5
8.75
3000
7
PW-50-5.5-N4
50
13.9
30
5.5
2.2
12.5
2680
19
PW-90-5.5-N4
90
25.0
22
5.5
1.5
12.5
3000
8
PW-55-3.0-N4
55
15.3
13
3.0
0.75
6.75
2200
20
PW-90-7.5-N4
90
25.0
30
7.5
2.2
16.5
3000
9
PW-55-4.0-N4
55
15.3
18
4.0
1.5
8.75
2200
21
PW-100-3.0-N4
100
27.0
10
3.0
0.75
6.55
3500
10
PW-55-5.5-N4
55
15.3
25
5.5
1.5
12.5
2200
22
PW-100-4.0-N4
100
27.0
15
4.0
1.5
8.75
3500
11
PW-65-3.0-N4
65
18.1
13
3.0
0.75
6.75
2200
23
PW-100-5.5-N4
100
27.0
20
5.5
2.2
12.5
3500
12
PW-65-4.0-N4
65
18.1
18
4.0
1.5
8.75
2200
24
PW-100-7.5-N4
100
27.0
25
7.5
2.2
16.5
3500

序号
水箱容积
设备外形尺寸
预留设备坑尺寸（坑内安装）
预留设备基座尺寸（地下室地面安装）
进水管中心位置及各管外径
升
L1
W1
H1
L
W
H
L
W
H
h
x
D1
D2
D3
1
2200
2800
1600
1300
3400
2200
1700
3100
1900
400
1050
800
160
89
75
2
2680
2800
1600
1450
3400
2200
1900
3100
1900
400
1250
800
160
89
75
3
3000
2800
1800
1450
3400
2400
1900
3100
2100
400
1250
900
160
110
75
4
3500
2800
1800
1650
3400
2400
2000
3100
2100
400
1450
900
160
110
75
