石灰石浆液制备系统技术标.docx

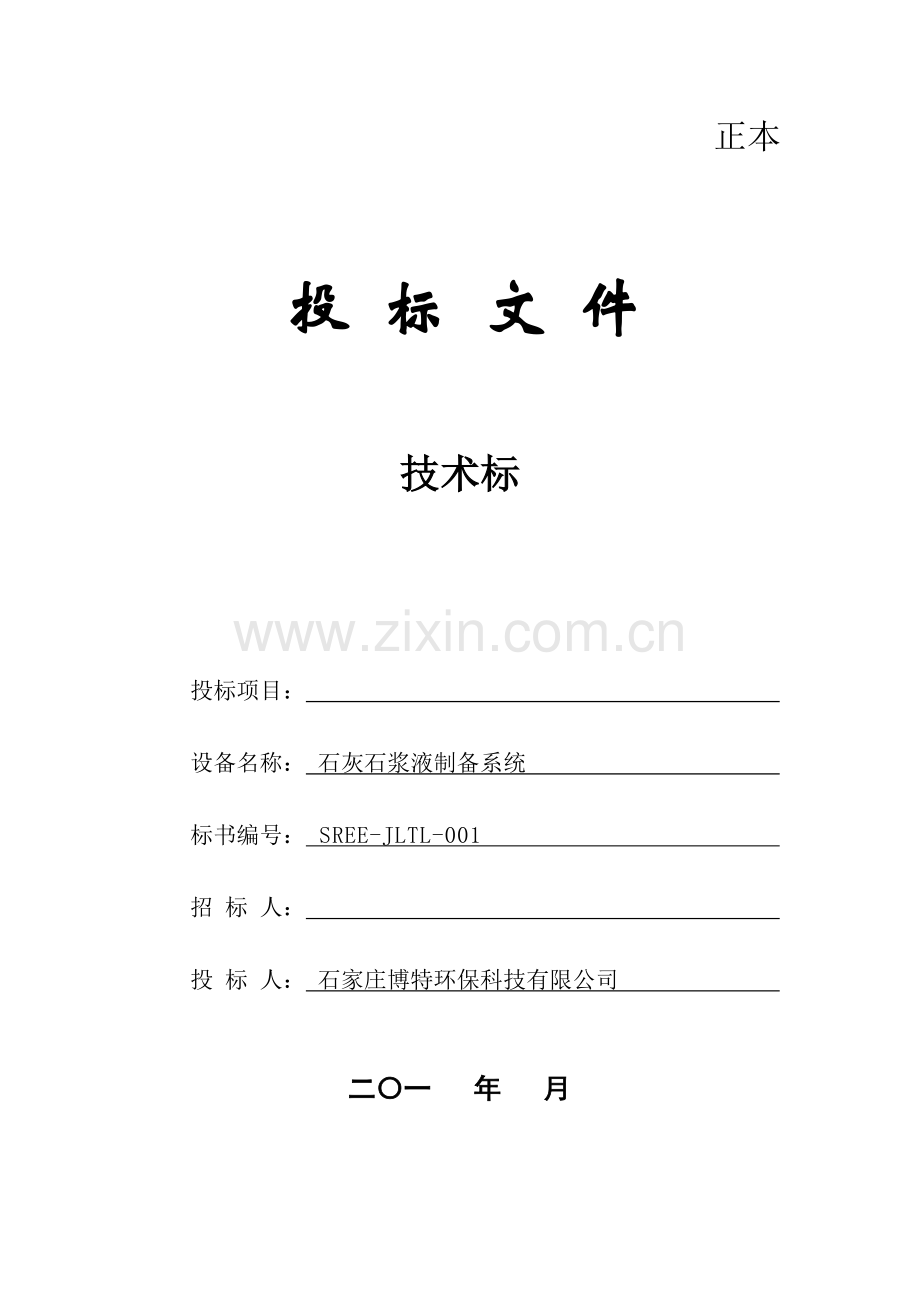

正本

投 标 文 件

技术标

投标项目：
设备名称： 石灰石浆液制备系统
标书编号： SREE-JLTL-001
招 标 人：
投 标 人： 石家庄博特环保科技有限公司

二〇一 年 月

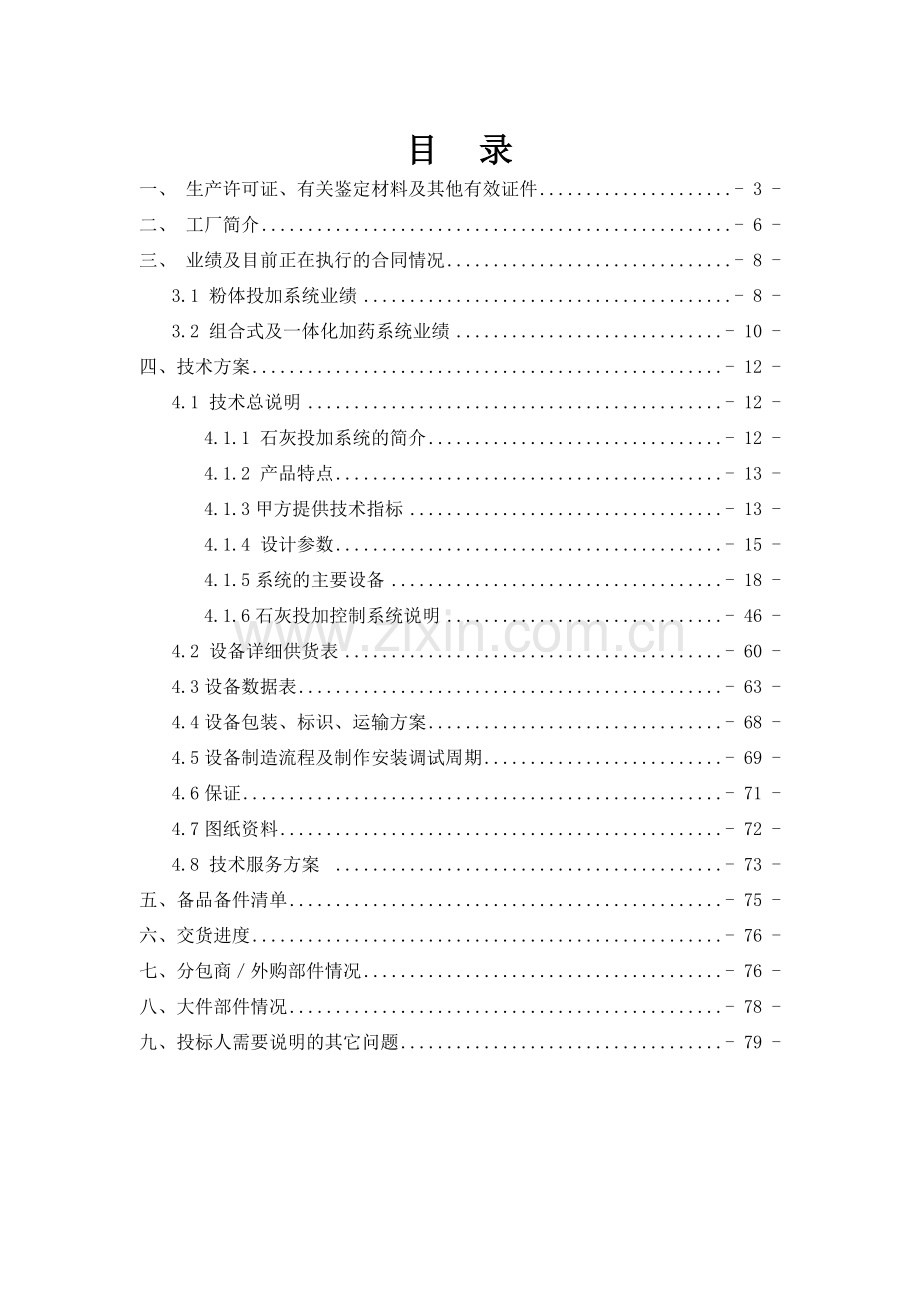

目 录
一、 生产许可证、有关鉴定材料及其他有效证件 - 3 -
二、 工厂简介 - 6 -
三、 业绩及目前正在执行的合同情况 - 8 -
3.1 粉体投加系统业绩 - 8 -
3.2 组合式及一体化加药系统业绩 - 10 -
四、技术方案 - 12 -
4.1 技术总说明 - 12 -
4.1.1 石灰投加系统的简介 - 12 -
4.1.2 产品特点 - 13 -
4.1.3甲方提供技术指标 - 13 -
4.1.4 设计参数 - 15 -
4.1.5系统的主要设备 - 18 -
4.1.6石灰投加控制系统说明 - 46 -
4.2 设备详细供货表 - 60 -
4.3设备数据表 - 63 -
4.4设备包装、标识、运输方案 - 68 -
4.5设备制造流程及制作安装调试周期 - 69 -
4.6保证 - 71 -
4.7图纸资料 - 72 -
4.8 技术服务方案 - 73 -
五、备品备件清单 - 75 -
六、交货进度 - 76 -
七、分包商／外购部件情况 - 76 -
八、大件部件情况 - 78 -
九、投标人需要说明的其它问题 - 79 -

一、生产许可证、有关鉴定材料及其他有效证件

税务登记副本:

组织机构代码证：

一、 工厂简介
石家庄博特环保科技有限公司是一家致力于环保污染治理领域的成套设备生产和销售的高科技环保企业。公司拥有一流的环保污染治理技术和设备，是国内环保行业粉体、液体等药剂的储存、输送、配制、检测、控制技术开发和设备研制企业中最具代表性的企业。
公司与北方设计研究院、河北科技大学等大学和科研机构建立了密切的合作关系，同时聘请了一批具有丰富实际经验的高级工程师，形成了博特环保公司的技术核心，为公司的产品的研发、设计提供技术支持，为公司的发展奠定了坚实的技术基础。公司在石家庄设有产品研发中心、技术服务中心和设备销售中心。并拥有标准的设备加工生产中心，可以生产和调试自主知识产权设备，并对进口的设备的进行组装和测试。公司严格按照ISO9001国际质量管理体系认证、ISO14001国际环境管理体系认证的要求进行设备的生产和销售，为客户创造最大的社会和经济价值。

问君哪得清如许，唯有源头活水来。博特环保视改善人们生活环境质量为企业的首要社会责任，恪守以人为本、诚实守信、服务客户、不断创新、追求卓越的经营理念，通过技术进步、不断扩展服务、产品及项目管理能力，将自身打造为中国水和环境领域的领先者。

企业理念
科技改变环境 科技改变生活
我们的使命
这客户提供一揽子环境问题解决方案及相应的配套设备
并由此提高人们生活的环境质量
我们的核心价值
认真 创新 诚信 追求卓越
我们的承诺
一次做对 顾客满意

主要成套产品：
石灰储存、配制、投加系统（简称：石灰投加系统）；粉末活性炭储存、配制、投加系统（简称：活性炭投加系统）；高锰酸钾投加系统；PAM投加系统；PAC投加系统；自动溶配药加药装置；组合式加药装置；一体化加药设备等等

重要配套产品：
正、负压气力输送装置；机械破拱装置；气力破拱装置；螺旋输送设备；星形喂料设备；射流输送设备；液位、浓度、称重等计量单元；搅拌单位；各层次控制单元等等

我公司参股厂房：
我们公司有300平米的车间及100平米的库房，拥有先进的电焊、切割等工具。拥有100平米的产品展示厅，展示我们最新的加药系统设备及零部件。

二、 业绩及目前正在执行的合同情况
3.1 粉体投加系统业绩
1) 石灰投加、配置及输送系统一套
使用单位：山东德宝路股份有限公司
总包单位：山东德福路股份有限公司
工程情况：25吨石灰料体仓（含仓体配套）+石灰乳配置投加系统+PLC全自控系统
2) 石灰投加及输送系统一套
使用单位：邢台沙河长城玻璃深加工基地
总包单位：河北冀信环保科技有限公司
工程情况：10吨石灰料体仓（含仓体配套）+石灰乳配置投加系统+电控系统
3) 石灰投加系统一套
使用单位：河北邯郸永年镀锌基地
工程情况：60吨石灰料体仓（含仓体配套）+粉体螺旋输送+电控系统
4) 石灰投加系统2套
使用单位：新疆广汇新能源有限公司
总包单位：北京新源国能科技有限公司
工程情况：100吨石灰料体仓（含仓体配套）+粉体螺旋输送+电控系统
5) 活性炭投加系统1套
使用单位：甘肃省污水处理厂
总包单位：甘肃省污水处理工程公司
6) 石灰投加系统2套
使用单位：江西晨鸣纸业有限公司
总包单位：南昌聪隆实业有限公司
工程情况：60吨石灰料体仓（含仓体配套）+粉体螺旋输送系统
7) 活性炭投加系统1套
使用单位：石家庄鹿泉绿岛水厂
工程情况：活性炭上料+储存+射流投加系统（配套气源、水源）+电控系统
8) 料仓及石灰输送系统1套
使用单位：保定新昌发电有限责任公司
总包单位：北京济元紫能能源科技有限公司
工程情况：60吨石灰料体仓（含仓体配套）+2套粉体螺旋输送系统+PLC自控系统
9) 石灰投加加加药装置
使用单位：固安九通基业公用事业有限公司大厂分公司
总包单位：固安九通基业公用事业有限公司大厂分公司
工程情况：30吨石灰料体仓（含仓体配套）+粉体螺旋输送系统+电控系统
10) 石灰投加系统
使用单位：富士康郑州分公司加工厂内
总包单位：富士康郑州分公司
工程情况：30吨石灰料体仓（含仓体配套）*2+粉体螺旋输送系统+电控系统
11) 1石灰投加加加药装置
使用单位：长沙某制药废水厂
总包单位：长沙华时捷环保工程有限公司
工程情况：30吨石灰料体仓（含仓体配套）+粉体螺旋输送系统+电控系统
12) 石灰投加加加药装置
使用单位：唐山某污水处理厂
总包单位：秦皇岛领航环保有限公司
工程情况：60吨石灰料体仓（含仓体配套）+粉体螺旋输送系统+电控系统
13) 石灰投加加加药装置
使用单位：衡水某污水处理厂
总包单位：河北海鹰环境安全科技股份有限公司
工程情况：30吨石灰料体仓（含仓体配套）+粉体螺旋输送系统+电控系统
14) 石灰投加加加药装置
使用单位：富士康济源分公司加工成内
总包单位：济源富士康分公司
工程情况：40吨石灰料体仓*2（含仓体配套）+粉体螺旋输送系统+电控系统
15) 石灰投加加加药装置
使用单位：天津某污水处理厂
总包单位：天津壹新环保工程有限公司
工程情况：50吨石灰料体仓（含仓体配套）+粉体螺旋输送系统+溶配系统+电控系统
16) 石灰投加加加药装置
使用单位：天津某污水处理厂
总包单位：天津壹新环保工程有限公司
工程情况：50吨石灰料体仓（含仓体配套）+粉体螺旋输送系统+溶配系统+电控系统
17) 石灰投加加加药装置
使用单位：山西富士康加工厂内
总包单位：山西绿洁环保有限公司
工程情况：50吨石灰料体仓（含仓体配套）+粉体螺旋输送系统+溶配系统+电控系统
18) 石灰投加加加药装置
使用单位：廊坊富士康加工厂内
总包单位：山西绿洁环保有限公司
工程情况：50吨石灰料体仓（含仓体配套）+粉体螺旋输送系统+溶配系统+电控系统
19) 石灰投加加加药装置
使用单位：山东济宁某生物工程污水处理
总包单位：山东帕克环保工程有限公司
工程情况：50吨石灰料体仓（含仓体配套）+粉体螺旋输送系统+溶配系统+电控系统
3.2 组合式及一体化加药系统业绩
1) 电石渣投加装置一套
使用单位：邢台沙河长城玻璃深加工基地
总包单位：河北冀信环保科技有限公司
工程情况：4立方溶解箱+螺杆泵输送系统+电控系统
2) 一体化絮凝剂加药系统二套
使用单位：哈尔滨威克轨道交通技术开发有限公司
总包单位：哈尔滨威克轨道交通技术开发有限公司
工程情况：200L溶液箱+计量泵输送系统+搅拌系统+电控系统
3) 絮凝剂投加系统一套
使用单位：河北冀中能源井矿集团
总包单位：河北冀中能源井矿集团
工程情况：1000L溶液箱+计量泵输送系统+搅拌系统+电控系统
4) 余热锅炉磷酸盐投加系统一套
使用单位：
总包单位：北京中冶设备研究设计总院
工程情况：2台2000L溶液箱+计量泵输送系统+搅拌系统+电控系统
5) 循环水絮凝剂加药系统
使用单位：
总包单位：北京中冶设备研究设计总院
工程情况：2台2000L溶液箱+计量泵输送系统+搅拌系统+电控系统
6) 加药搅拌装置一套
总包单位：杭州永洁达净化科技有限公司
工程情况：1台500L溶液箱+计量泵输送系统+搅拌系统+电控系统
7) 磷酸盐加药系统二套
使用单位：哈尔滨五常热电厂
工程情况：2台2000L不锈钢溶液箱+双隔膜计量泵系统+搅拌系统+电控系统
8) 加药搅拌装置一套
使用单位：内蒙古君正化工有限公司
总包单位：内蒙古君正化工有限公司
工程情况：1台1000L溶液箱+计量泵输送系统+搅拌系统+电控系统
9) 污水处理改造项目加药装置
使用单位：河南濮阳钢铁有限公司
工程情况：1台1000L溶液箱+计量泵输送系统+搅拌系统+电控系统
10) 加药搅拌装置一套
使用单位：邢台庆华再生资源有限公司
总包单位：邢台庆华再生资源有限公司
工程情况：1台2000L溶液箱+计量泵输送系统+搅拌系统+电控系统
11) 磷酸盐加药装置一套
总包单位：北京谈竹环境科技有限公司
工程情况：2台1000L不锈钢溶解箱+6台计量泵输送系统+2台搅拌系统+电控系统
12) 次氯酸钠加药装置一套
总包单位：广东客户
工程情况：1台1000L不锈钢溶解箱+2台计量泵输送系统+1台搅拌系统+电控系统
13) 污水处理系统配套加药装置约30套
工程情况：溶解箱+计量泵输送系统+搅拌系统+电控系统

四、技术方案
4.1 技术总说明
4.1.1 石灰投加系统工艺流程介绍
环保行业（如水处理行业或脱硫行业）经常需要投加石灰乳/石灰粉末。石灰乳投加过程要求连续性强，采用人工投加劳动强度大。为适应市场需要，博特环保现向环保水处理市场提供具有设备操作简单、连续投加、投加量精确且稳定的石灰投加系统。石灰(粉体)投加设备是一种将石灰粉剂储存、配置并投加的设备。石灰料仓与定量喂料系统、石灰乳消化罐、石灰储存罐及石灰乳输送泵等组成一套完整的石灰粉仓系统。
石灰自动投加装置是将一定量的生石灰粉剂（CaO）,通过物料运输车吹入存放在一个特制的容器（石灰料仓）内，粉料入仓时产生的粉尘由除尘器收尘，吸咐在滤芯表面的粉尘下落回料仓。存储的生石灰粉料经先进的破拱装置均匀下料给变频调速的喂料器（干粉投加过程），再由称重料斗控制下料量及螺旋计量机的开启，称重料斗满足溶解量则通过螺旋输送机输送到石灰乳消化罐，经搅拌机的机械搅拌产生石灰乳液，倒料泵将3%-20%的浓度的石灰乳液输送到储存罐储存待用，再经由螺杆泵使石灰乳液均匀投加点的整个过程（乳液投加过程）。
系统由PLC程序全程控制，料位显示；料仓料位计，溶解罐的液位高低位显示并低液位时系统停运、高液位时自动运行；石灰乳液浓度由称重料斗的定量显示和水箱上的电磁流量计来控制。

工作原理：
1、 料仓进料过程：
石灰粉在石灰生产厂家装入石灰粉体罐车，经罐车密闭运输至使用现场，经石灰粉体罐车自带气力输送系统输送至石灰粉体料仓内待用。
罐车基本知识简介:
粉罐车，全称分离物料运输车，它适用于粉煤灰，水泥、石灰粉、矿石粉、颗粒碱等颗粒直径不大于0.1mm粉粒干燥物料的散装运输。
罐车卸料基本原理介绍
汽车发动机的动力经取力器、传动轴等传动装置传递给空气压缩机，由空压机产生的压缩空气（或外接的压缩空气）进入罐内，经过流化装置把粉粒物料刘华，出于罐内外产生的压力差，粉粒物料随空气一起沿卸料管路送到罐外指定位置。
工作原理示意图

罐车内部结构

不同粉粒材料卸料速度和鞋料高度介绍

粉体罐车卸料管路介绍
卸料管路主要有吸料口、蝶阀、卸料钢管、鞋料管接头、卸料胶管等组成。
卸料胶管：采用耐磨钢丝卸料胶管，通径为100mm
罐体上安装有耐震压力表，用以监视罐内气压变化，用来指导卸料。

2、 粉体出料过程：
石灰料仓内的石灰粉经流化破拱系统破拱后，粉料经插板阀进入喂料器，喂料器通过变频控制下料量，经计量后落入螺旋输送装置，由螺旋输送装置输送至下个工作单元
流化系统介绍：
石家庄博特环保由自主产权生产的石灰粉体下料流化系统主要包括：椎体、气嘴、气碟、气动振动器、储气罐、冷干机以及设备连接件一套。
博特环保流化系统的主要特点：结构简单紧凑，操作方便，更换维护简单，故障率极低，有着良好的破拱效果和卓越的稳定性能。
博特环保流化系统工作原理：
压缩空气经储气罐存储，冷干机干燥后，进入流化系统，进入气嘴的压缩气体以半圆球状的空气射向料仓储罐中间部分，使锥脚段的粉体形成流化体，进气碟的压缩空气以伞状的形式沿料仓内壁进行喷射，可以将贴在料仓内壁的石灰粉脱离料仓内壁，位于料仓锥脚部分的气动振动器，通过产生震动力将粉体料仓内的石灰粉料脱离料仓外壁。经大量实际工程证明，我公司生产的石灰流化系统实现了良好的破拱下料效果。
粉体阀部件：
1、 插板阀：我公司率先采用整体性更强的插板阀，保证插板阀的密封性，所有的插板阀出厂前都经过10公斤的水压进行密封性的测试并在此压力下进行开关操作确保设备的灵活和优异的密封性能！
2、 粉体蝶阀：我公司采用专门过粉料的粉体蝶阀，此蝶阀具有开关方便，摩擦阻力小下料均匀流畅的特点。
喂料器
1、星型喂料器：采用变频式容积式下料喂料器，经过特殊处理过的卸料间隙，及针对性的选型，使粉料下料均匀无堵塞卡阻现象，调节范围广，电机功率低。
2、螺旋喂料器：使用范围跨度大，使用范围为几升到几十立方的输送量都能满足！
称重计量系统：
1、静态称重系统：静态称重系统又称为斗称，这种配料秤应用最广泛，斗称使用重量传感器钩装，或压装，重量通过传感器输送给配料仪表，配料仪表指挥输送设备（螺旋输送，喂料器等）向斗称供料，当设定好斗称称量重量时，称重仪表就会控制输送设备自动开启和关闭。例如，需要配比5%的石灰乳溶液，每次配比体积为10m³，则斗称每次称量的石灰粉重量到达0.5吨时，称重仪表就会自动关闭输送设备，当斗称的料全部放空时，称重仪表控制输送设备再次开启，向斗称里面输送石灰粉，如此形成循环。

2、动态称重系统：动态称根据输送载体的不同又成为螺旋称或皮带秤等，螺旋称主要应用与粉煤灰，水泥生料粉，石膏粉，皮带秤则应用在砂石料，还有其他大量的块状的物料的输送计量，这种输送同时带计量功能的装置需要计量仪表，传感器，测速器，变频器，来控制，而且要求物料的供给要稳定才好用。
动态称传感器称着整个计量螺旋体，重量传给仪表（或工控机）工控机还接受着稳料螺旋的电机转速，工控机通过重量数据，速度数据，结合客户给出的配料重量（或在一定时间内给定一定的输送量）自动控制稳料螺旋的下料速度，例如：要求计量1T的物料，（还可规定时间量，如10分钟内）输入目标值，启动设备后，稳料和计量同时启动，工控机得到流量和转速值，经过与客户输入的目标值比较，计算出当前的出料量与目标出料量的差距，然后系统自动要求稳料螺旋提速，或降速，以达到输入目标要求，通常情况下会很快找到一个稳定的速度，按这个速度执行，如果料仓的原料出现结拱，出料量时快时慢，工控机会不断的分析数据，然后不断的调整稳料螺旋的转速，料多降速，料少加速，周而复始，会造成计量误差大的隐患，如果客户只要求出料量，不要求时间，则稳料螺旋一直在一个高位速度运行即可，相对简单。

3、体积计量模式：对石灰乳浓度要求不是非常用苛刻的场合一般采用石灰量体积计量模式。石灰料仓下部设置有出料口控制阀。
石灰乳配置开始，则依次打开BT复合料仓破拱器和粉料定量喂料器，在BT复合料仓破拱器的协助下，石灰粉料顺畅流下至定量喂料器，定量喂料器将石灰粉均匀定量的送入至石灰溶解罐或通过螺旋输送机转送至石灰溶解罐。石灰输送量根据定量喂料器及定量喂料器输送转速（频率）综合确定。

输送系统：石灰粉的输送系统一般都采用螺旋输送机来进行后面的石灰粉料的输送，我公司针对此工况对螺旋输送机进行了专门的优化处理，并在确保螺旋使用稳定，故障率低的基础功能上增加的实时在线防堵检测装置。

防潮投加器
防潮投加器的目的是确保将生石灰或熟石灰投加到污泥搅拌器、石灰浆制备罐中，同时隔离水汽，热气以及来自干粉中的冷凝水。投加螺旋的设计原理和机械强度能确保它在较潮湿的环境中运行，主要用以替代类似具有切断水汽功能的阀门，例如管夹阀、刀闸阀、蝶阀等。
经过BT计量喂料器的粉料先从防潮投加器的入口进入，然后由防潮投加器将粉料投到指定点。电机功率和螺旋的截面都设计足够大，以达到减少潮气引起的阻力和实现防潮防堵的目的。
防潮投加器运行期间，粉料在螺杆内的形变隆起以及螺杆机物料向前的推力，起到挡住潮气和蒸汽的作用。螺杆能将运行期间形成的硬物或结块自动带出。
当系统停止时，投加器继续运行一段时间直到将粉料完全清空。一旦系统重新启动，投加器便会粉碎并排出残留的结块物。

3、 石灰乳配置过程（选配）：
经称重系统计量的石灰粉和经电磁流量计计量的溶解水按一定的比例均匀落入石灰乳溶解罐中，由搅拌机搅拌混合均匀，在搅拌过程中产生的扬尘，由BT400喷淋器（洗涤器）吸收后回落至溶解箱内，防止粉尘飘入大气，造成环境及工作条件的恶化。溶解箱内配有就地和远传液位显示，方便现场及中控室人员的观察及操作，以及实现设备的自动化运行。

石灰乳溶解罐：石灰乳溶解箱是生石灰消化溶解或熟石灰溶解，配成一定浓度的石灰乳的场所。材质的选用一般采用碳钢或PE材质，有要求比较高的可以选用不锈钢材质。

补水电磁流量计：可以显示瞬时流量及累计流量，用以和石灰粉同时按比例进入溶解罐配置一定浓度的石灰乳，和间歇配料，每次开启后累计输送水量到达设定值时自动关闭进水。

BT400喷淋器（洗涤器）：此设备主要是吸收石灰粉熟化和溶解过程中产生的扬尘。设备在运行过程中不需要再引入新的水源和额外的动力，直接使用溶解水就可以使喷淋器实现除尘的效果。溶解水吸收完粉尘全部进入溶解罐中去溶解石灰粉，不但节省资源减少了水源的浪费和环境的污染还由于没有单独外部水的引入使石灰乳溶度的配置更加精确。

液位计：
1、 磁翻板液位计：液位计在原有基础上根据石灰乳特有的配比浓度高，但实际溶解度不大的特点进行了专门的定制和改良，使进入磁翻板液位计的溶液进行澄清处理的同时，使溶液进入液位计的通道足够的大，保证液位计良好的运行。
2、 电容式杆式液位计：通过电容式液位计杆和溶解罐外壁或辅助电极之间的电容的变化数值来测量液位的，由于没有机械动部件，电容液位杆表面光滑规整，没有孔隙及不规则形状的特性，从而解决了石灰乳堵塞液位计的隐患，使电容式液位计具有先天性优势，导致特别适合石灰乳溶液液位的测定，加上我公司多年的实际的使用和经验的总结以及对此设备的优化改进，使得石灰乳溶解罐的液位的测定变得简单且稳定。

3、 液位应急动作和报警开关：此设备主要用于液位的应急保护使用，工作原理是通过是利用液体之导电性来侦测液位高低。桶槽内装的物质一旦触及极棒，便会导电因而检出信号。经控制器的信号放大后，再输出一接点信号，供使用者做液位的控制。
优势：液位应急开关没有动部件，故设备有着超低的故障率、卓越的稳定性以及超长的使用寿命。

4、 石灰乳输送过程（选配）：
将配置好的石灰乳，经石灰乳泵输送至使用点的过程叫做石灰乳输送过程。石灰乳泵的起停由溶解罐（储液罐）液位以及后面的PH在线监测仪等控制，输送量的大小通过回流及变频器的调节来控制。

4.1.2 产品特点
1) 基本进出能力：粉料仓的贮存能力从5m3至500m3或更大；石灰粉的制备能力从5.0～10000.0kg/h；石灰乳液(石灰乳)的制备能力从100.0～100000.0kg/h（浓度20%）。
2) 连续式全自动配制，粉料螺旋计量机带变频调速装置，给料量调节范围广，石灰乳液配制浓度精度高。
3) 选用先进的气动破拱器，可以使石灰下料更顺畅。
4) 采用先进的容积式生石灰消化装置，可以通过合理的调整进料量和进水量的关系，使生石灰消化得更加完全，消化效率更高。
5) 石灰管路阀门采用特殊管阀，无堵塞，无泄漏，操作控制方便，尤其适用于含颗粒物料的过程输送。
6) 液位计采用磁翻板液位测量仪器，精确控制。
7) 电控系统采用先进自动控制系统和PLC控制系统，设备高效自动运转。

4.1.3甲方提供技术指标
1）设计需求
生石灰储存及计量输送系统、消石灰浆液制备系统、消石灰浆液储存及计量输送系统，
2）地质条件
基本风压值
根据《建筑结构荷载规范》（GB50009-2012）规定，基本风压值（50年一遇）为0.40kN/m2。
地震
根据《建筑抗震设计规范》（GB50011-2010）规定，抗震设防烈度为7度，该场地地震动峰值加速度为0.10g，设计地震分组为第一组。
结构设计基准期 30年
3）布置条件
脱硫剂罐区厂房采用门式钢架结构，罐基础采用大块式钢筋混凝土基础。
4）气象资料
易县属温带季风气候区，春秋干旱多风，夏季炎热多雨，春季平均气温3.2℃，夏季平均气温32.2℃，秋季平均气温-3.3℃，全年极端最低气温-23℃，极端最高气温41℃。冬季严寒少雪，四季分明。
5）脱硫原料
脱硫原料采用生石灰（主要成分为CaO），原料质量标准执行标准HG4205-2011《工业氧化钙》，具体要求如下：
生石灰选择规范中用于烟气脱硫的Ⅳ类产品，呈粉末状态，粒径≤1mm；
氧化钙（CaO）质量分数不小于85%；
生石灰细度要求0.075mm试验筛筛余不大于1% ；
活性：满足t60≤4min（注：t60表示石灰加水后升温至60℃所需时间）。
6）气源/水源参数
厂用压缩空气
压力
MPa
0.3～0.4
消防水
总溶解固体
mg/l
5
压力
MPa
0.6~0.8
关闭压力
MPa
<1.5
生活水
压力
MPa
0.3~0.4

7）厂区用电
动力电源： 380V，交流
UPS电源： 220V，交流
控制电源： 220V，交流

4.1.4 设计参数
1）料仓容积V的计算：
甲方提供参数：消石灰浆液
消石灰浆液
序号
指标名称
参数
1
Ca(OH)2浓度
20%±5%
2
不溶物
不溶物10 g/L
3
最大粒径
≤3 mm

消石灰制备系统可以制备质量浓度10%至30%的浆液，最终确定浆液浓度为20%。石灰乳投加量为LX=6m³/h 。
生石灰投加量L1≈石灰乳投加量*质量浓度=1.2m³/h .
确定好处理每吨水的投加量后，可以计算出每日的投加量，料仓为3-7天的投加量。
本方案中甲方提供石灰乳的投加量为石灰投加量为L1=1.2m³/h，每天工作8小时，石灰储放量为4日石灰消耗量，
则V=L1*8h/d*4d
V=1.2m³/h*8h/d*4d=38.4m3
生石灰粉的堆积密度：(0.5-1.0)t/m3 (暂定1.0,松方密度)
料仓的规格:
15.0m3 20.0m3 25.0m3 30.0m3 40.0m3 50.0m3 60.0m3 80.0m3 100.0m3
取整得：料仓容积V=40m³
料仓规格参数表
料仓规格
（储量.m3）
料仓
直径mm
料仓
直筒高m
料仓直筒
容积m3
料仓
锥角（度）
壁厚
m
BTLC—15m3
2000mm
4.2m
13.2m3
60º
6m
BTLC—20m3
2000mm
6.0m
18.8m3
60º
6m
BTLC—25m3
2300mm
6.0m
24.8m3
60º
6m
BTLC—30m3
2500mm
6.0m
29.4m3
60º
6m
BTLC—40m3
2860mm
6.0m
38.5m3
60º
6m
BTLC—50m3
3000mm
6.5m
46.0m3
60º
6m
BTLC—60m3
3000mm
8.0m
56.0m3
60º
6m
BTLC—80m3
3000mm
11.0m
77.0m3
60º
8m
BTLC—100m3
3000mm
13.4
94.7m3
60º
10m

2）卸料器的流量L2：
石灰投加量为L1=1.2m³/h，即1h用1.2m³的石灰。本系统是间接进料，需要卸料-称量-输送-搅拌-倒料。已知搅拌时间为20分钟，倒料时间为10分钟，剩余30分钟卸料和输送，为使称重料斗精准卸料，要留出更多的时间卸料。确定卸料时间为20min。输送时间为10min。此时间安排最为合理。
即1.2m³的石灰要在20min中内完成，
L2=v/hX=1.2m³/20min*60min/h*1.1=3.96m³/h
v为1小时的卸料量
h为卸料所用时间
X为富余系数,取值1.1
最终得卸料器的流量为L2=4.0m³/h

3）称重料斗的容积V2：
V2=v*X2=1.2m³*1.8=2.16
v为卸料量
X2为富余系数，取值1.8

4.1.5系统的主要设备
主要设备清单：
序号
名称
规格参数
数量
备注
1
料仓主体
有效容积：40m³
锥 厚：6mm
直 径：2860mm
体 厚：6mm
材 质：碳钢
1个

2
振动除尘器
型 号：scq-24
尺 寸：Ф800×1600mm
功 率：0.5kw
1套

3
料位计
型号：1LT-1型旋转料位指示器
电源：220V
功率：4W
输出信号：交流信号最大250V2A50W，带空穴报警器
3台

4
破拱系统
气动加振动破拱系统
需方提供：
气 压：0.6mpa
气 量：0.8m³/min
1套

5
安全阀
型 号：XD-YF250A压力安全阀
正压范围：280～1000mmH2O
负压范围：-20～-120mmH2O
1个

6
手动插板阀
公称直径：DN250
1个

7
喂料器
材 质：碳钢
功 率：1.5kw
输 送 量：4.0m³/h
物料比重：1.0
下料时间约：20分钟
1台

8
称重料斗
材 质：碳钢
体 积：2.0m³
直 径：1200mm
直 筒 段：2000mm
称重模块：4个
仪 表：1块
1套

9
螺旋输送机
材 质：碳钢
输 送 量：8.0m³/h
物料比重：1.0
长 度 约：3米
功 率：4kw
输送时间约：10分钟
1台

10
工艺水箱
容 积：15.0m³
规格尺寸：φ2600*2900mm
材 质：304不锈钢
1台

11
进水电磁流量计
型 号：LDB210-50S-212C101
配套
1台

12
水箱液位计
材 质：碳钢
长 度：2700mm
1台

13
清水泵
单级单吸离心泵
型 号：50-100（l）
流 量：25m³/h
扬 程：12.5m
功 率：1.5kw
转 速：2900r/min
1台

14
石灰乳消化罐
容 积：15.0m³
规格尺寸：2600*2900mm
材 质：304不锈钢
1个

15
消化罐液位计
材 质：不锈钢
长 度：2200mm
1台

16
消化罐除尘器
材 质：碳钢
规 格：Ф400
1台

17
消化罐搅拌机
型 号：BLD13-11-7.5KW
功 率：7.5KW
转 速：130转/分钟
轴 长：2700mm
桨叶直径：1300mm
叶 组：2层
材 质：304不锈钢
桨叶形式：1层桨式1层推进式
减速机带机架
1台

18
石灰乳倒料泵
型 号：3/2C-AH
流 量：50m³/h
扬 程：20米
功 率：7.5kw
2台

19
石灰乳储液罐
容 积：30.0m³
规格尺寸：3000*4100mm
材 质：304不锈钢
1台

20
储液罐搅拌机
型 号：BLD14-11-11KW
功 率：11KW
转 速：130转/分钟
轴 长：3700mm
桨叶直径：1600mm
叶 组：2层
材 质：304不锈钢
桨叶形式：1层桨式1层推进式
减速机带机架
1台

21
储液罐液位计
材 质：304不锈钢
测量距离：3500mm
1台

22
石灰乳输送泵
型 号：G50-4
流 量：6.0m³/h
扬 程：240m
功 率：15kw
转 速：300r/min
材 质：304不锈钢齿轮
2台

23
泵出口压力表
配套
4台

24
泵出口流量计
型 号：LDB210-50S-512C101
配套
2台

25
防堵探测器
电 压：24V
检出方式：电容式
输出形式：常闭式
1台
电容式接近开关直流
26
进水气动球阀
铸钢
1台

27
手动球阀干
铸钢
若干

28
PLC控制柜
国标
1套

设备单件详细技术参数
1） 料仓及附件
石灰石粉仓系统主要由粉仓本体、卸料管、仓顶平台、扶梯、除尘系统、压力真空释放阀、料位指示计、流化系统、称重给料机等组成。料仓是指存放石灰或其它粉体的仓体，一般采用炭钢防腐，该设备由我公司自行加工完成。
①　 石灰石粉仓本体：圆柱体+圆锥体 直径：2860mm 直筒高：6040mm 锥角60° 总高16000mm
②　 石灰石粉仓本体材料：碳钢+锥体内衬6mm厚碳钢板
③　 仓体防腐：仓内外做环氧煤沥青防腐层，仓内壁防腐层等级为加强级，仓外壁防腐等级为普通级
④　 仓体本体包含附属爬梯、平台(仅且包括筒仓本体平台)、仓顶检修起吊导轨、除尘器支座，进料管（含补充气源接点、与罐车的接口、固定支架）
⑤　 仓顶设有卸料口（卸料口数量由用户确定）；
⑥　 仓顶设有脉冲袋式除尘器，可防止对环境产生污染；
⑦　 仓顶设有压力真空释放阀，可对仓内压力作适当调节；
⑧　 粉仓设有料位指示计，便于用户及时准确了解粉仓内料位；
⑨　 为防止仓底堵粉，先进的振打器或破拱器，可以使石灰下料更顺畅。
⑩　 定量喂料机用于测量和输送石灰石粉至石灰乳搅拌罐，给料机的容量可由用户确定，卸料出口设置手动插板门和气动插板门。

2）振动除尘器
仓顶除尘器常见振动式仓顶除尘器、脉冲仓顶除尘器、引风振动式除尘器、及引风脉冲式除尘器四种类型。振动式仓顶除尘器构成：普通除尘器一般由振动电机、支架、防雨帽、上部筒箱、电气盒、滤芯、密封筒箱、防护网、连接夹子、焊接法兰、密封垫等组成。
振动除尘器的控制原理：电控柜内设置时间继电器，上料后间歇振打。
引风脉冲式除尘器的控制原理：除尘器本身设置有引风机、电磁阀及脉冲仪。开启引风机后，脉冲仪联锁供电，电磁阀交替间歇开启，对除尘器滤袋进行反冲，脱除滤袋上的粉料。
振动除尘器详细技术参数
型号：scq-24 （适用于料仓体积10-80m³）
尺寸：Ф800×1600mm
材质：碳钢防腐
适用于罐车进料方式
安装与维修快捷方便；振动式清理，操作简单。

3）料位计
阻旋料位计的工作原理是利用永磁电机带动叶片旋转，当被检测的物料上升至叶片位置时，叶片转动受阻，将该阻力传给接线盒内的检测装置，检测装置则相外输出一个开关信号，并切断电源使叶片停止转动。当物料下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，针对不同比重的物料可调整的拉力，比重大时弹簧的拉力调整至最强，反之则调整至弱。
阻旋料位开关是一种与固态物料包括粉状、粒状、胶状等物位控制器件；它具有密封好、过载能力强、轻便易装、输出接点容量大等特点。
料位计详细技术参数：
型号：1LT-1型旋转料位指示器
电源：220V
功率：4W
输出信号：交流信号最大250V 2A 50W，带空穴报警器
与控制系统链接，控制进料量和出料量

4）气嘴气动破拱装置
常用的振打及破拱系统为助流气垫料仓破拱器和振动料斗两种形式。石灰料仓底部设有助流气垫料仓破拱器或振动料斗。
助流气垫料仓破拱器将振动和充气两种破拱方式完美地结合在一起，并且
物料含水的情况下同样正常工作，对仓壁结构没有任何的破坏作用，同时把振动力和喷吹直接作用在结拱粉料的内部，让结拱的物料流动起来。当空气被导入仓内，空气会沿着仓壁流动，以减少仓内物料和仓壁的摩擦，同时助流气垫会由于空气的导入产生剧烈的高频振动，彻底破坏物料产生的堆积或悬挂。当石灰计量斗进料阀打开时，实施气动破拱，保证下料通畅。助流气嘴在通入高压空气时会发生强烈的振动，并将喷气流化和振动流化一起作用于物料来破坏内聚力，避免粉料出现搭桥、起拱、鼠洞、黏附、流动不畅等情况，确保物料能按照您的需要保持顺畅地流动。
接入0.8mpa 0.6m³/min气源，有需方提供。
气嘴气动破拱全方位，无死角的避免搭桥、起拱等情况
对比振动破拱，节能省电，环保。

5）压力安全阀
压力安全阀又名压力释放阀或压力真空释放阀。布置于料仓顶部，在料仓进气、排气超压和不正常的温度变化时，保护料仓不受过量的正压和负压的影响。 　　压力真空释放阀安装在料仓顶部。当料仓背压过高或负压过高时能及时动作，调整料仓的工作压力在正常范围之内，使料仓不承受过高的正压或负压，从而保证料仓安全，该阀特点为动作可靠，密封严密，使用寿命长，是石灰系统中不可缺少的重要设备。
压力安全阀结构:主要有阀盖、上阀体、下阀体、挡环、弹簧、真空环、隔膜垫等组成。
压力安全阀主要特点：
①　 本设备采用大通径的排气口（508mm),排气口上盖采用铝合金，重量轻，对压力变化反应灵敏。利用阀盖重量来设定开启压力,即使通过长期工作,也能确保开启压力正确可靠。 　　
②　 采用铝合金和铸铁结构，
