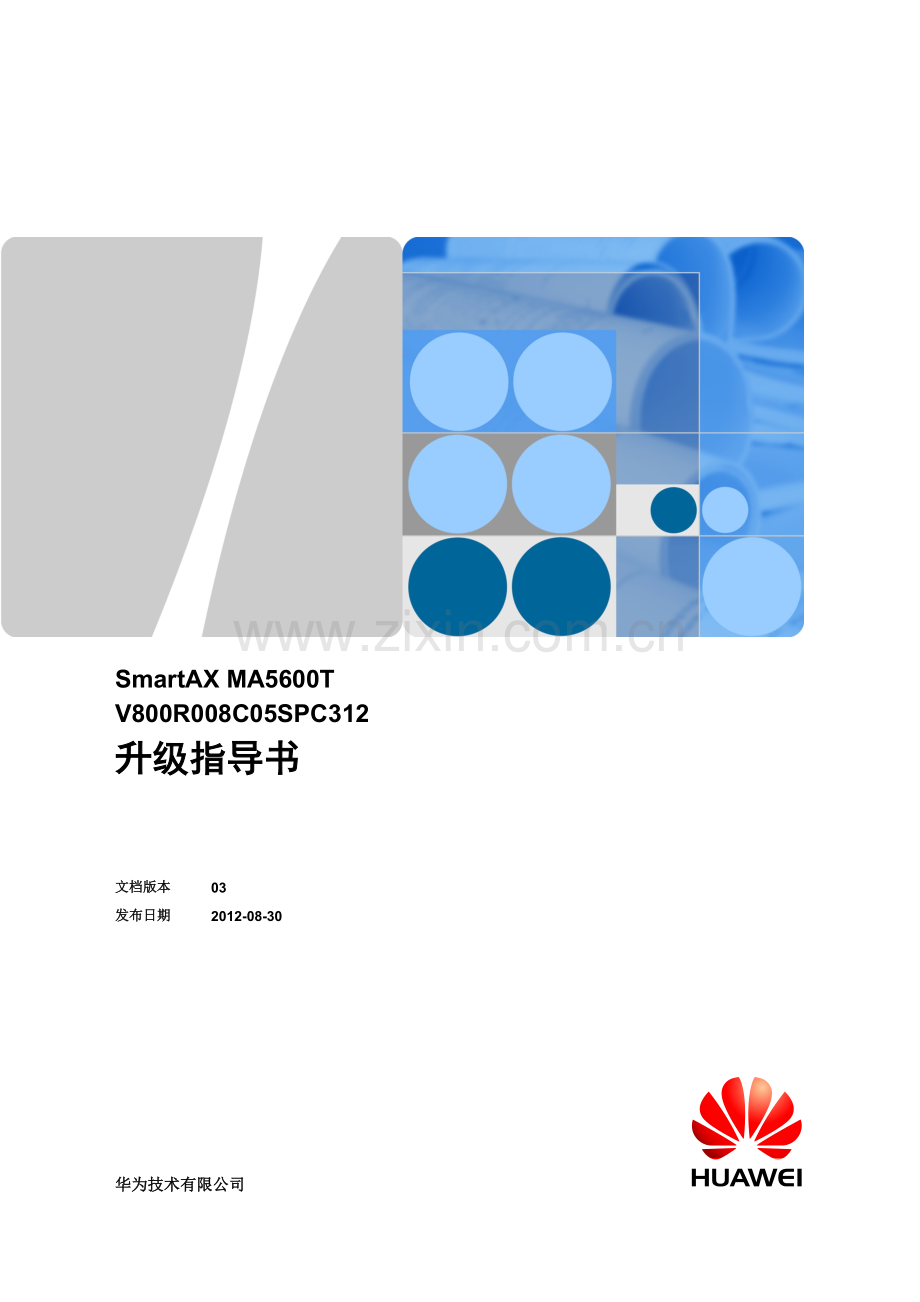

SmartAX MA5600T
V800R008C05SPC312
升级指导书

文档版本
03
发布日期
2012-08-30
华为技术有限公司

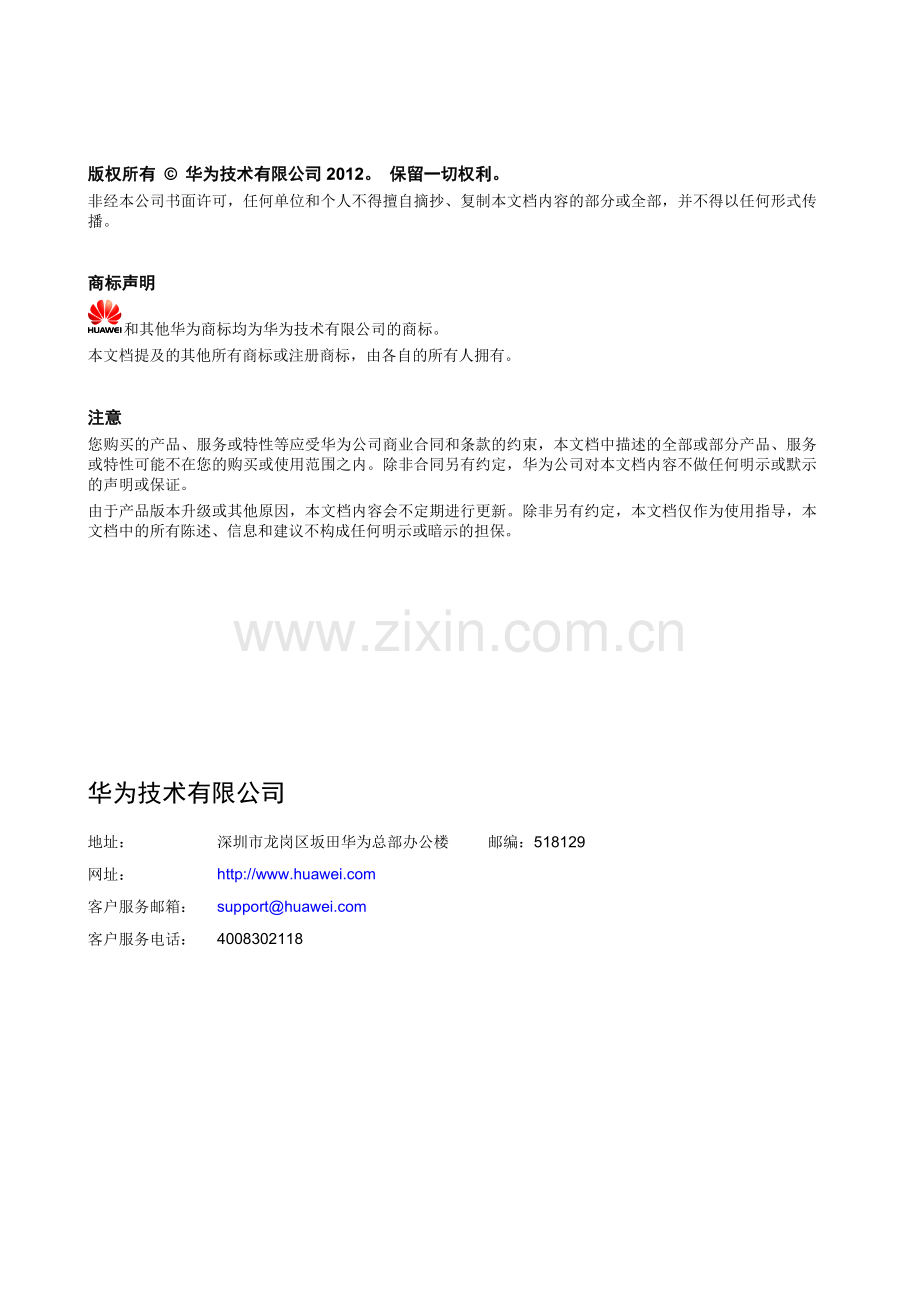

版权所有 © 华为技术有限公司2012。 保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明
和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意
您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司
地址：
深圳市龙岗区坂田华为总部办公楼 邮编：518129
网址：

客户服务邮箱：
support@
客户服务电话：
4008302118

前 言
修订记录
版本
描述
发布日期
作者
签发人
01
第一次发布
2012-04-20
欧阳虎君
张守岭
02
相对于01版本，刷新了以下内容：1.1 升级基础版本要求。
2012-05-31
欧阳虎君
张守岭
03
相对于02版本，刷新了以下内容：
l V800R006C02版本的升级补丁由SPH127改为SPH130。
l 补充1.3 （可选）升级前可行性检查。
2012-08-30
何华林
张守岭

目 录
前 言 ii
1 升级前必读 1
1.1 升级基础版本要求 1
1.2 升级注意事项 2
1.3 （可选）升级前可行性检查 2
1.4 升级影响 4
1.5 升级场景介绍 5
2 命令行升级场景 6
2.1 升级流程 6
2.2 升级前准备 8
2.2.1 制定详细升级计划和准备事项 8
2.2.2 准备升级所需文件和物料 8
2.2.3 拆包&打包 10
2.2.4 登录设备 15
2.2.5 设置文件传输服务 16
2.2.6 检查主控板状态 17
2.2.7 保存&备份系统配置数据 18
2.2.8 停止系统自动保存功能 20
2.3 升级操作 21
2.3.1 加载升级补丁 21
2.3.2 加载单板IO包文件 22
2.3.3 复位系统 23
2.3.4 （可选）加载语音包文件 24
2.4 验证升级结果 25
2.4.1 验证项目检查表 25
2.4.2 验证升级后的主机和单板版本 26
2.4.3 验证单板IO包文件信息 27
2.4.4 验证单板状态 28
2.4.5 验证业务端口状态 29
3 版本回退 31
3.1 通过加载原版本的包文件和数据库进行回退 31
3.2 在BIOS下加载进行回退 34
3.3 验证回退结果 38
4 附录 39
4.1 升级检查表 39
4.2 注意事项 40
4.3 传输工具使用指导 40
4.4 TFTP、FTP加载操作常见问题 43
4.5 异常处理 44
4.6 FAQ 47
4.7 缩略语 48

1 升级前必读
关于本章
您在准备软件升级前，必须仔细阅读“升级前必读”。您需要做以下工作：
1. 根据升级的基础版本确定此升级指导书是否适用。
2. 根据网络情况和设备管理环境确定升级的场景。
3. 根据设备类型、软件升级目标版本和对软件升级的要求确定软件升级的方式。
4. 准备升级所需文件，以及原有程序文件。
5. 做好数据备份工作。

l 请确保执行升级操作的工程师已经参加过相关培训。
l 在升级操作过程中如果遇到未知问题，请终止操作并咨询技术支持人员。
1.1 升级基础版本要求
表1-1 升级至MA5600V800R008C05SPC312的基础版本要求
基础版本
升级说明
备注
V800R006C02
SPC100至SPC109
1. 加载补丁HP1016（空间扩展补丁，随MA5600V800R006C00SPC130版本发布）
2. 加载补丁SPH130
3. 升级新版本
1、HP1016为空间扩展补丁，随MA5600V800R006C00SPC130版本发布。
2、SPH130随MA5600V800R006C00SPC130版本发布。
SPC110至SPC129
1. 加载补丁SPH130
2. 升级新版本
说明
如果已经加载HP1020，加载升级补丁前，请先删除HP1020。
SPC130及之后版本
直接升级新版本
V800R008C01（for SPC100）
SPC100及之后版本
直接升级新版本
–
V800R008C01（for SPC200）
SPC200及SPC201
1. 加载补丁HP2002
2. 升级新版本
HP2002为升级补丁，随MA5600V800R008C00SPC312发布。
SPC205及之后版本
直接升级新版本

1.2 升级注意事项
6. 当主控板作上行板，单光路上行时，如果升级前后发生主备倒换会导致上行业务不通。
− 规避措施1：改用GIU板作上行板。
− 规避措施2：升级前使用命令配置主备板板间portstate保护组，防止升级前后发生主备倒换。配置方法请参考“4.6 FAQ”中的10。
7. 如果V800R006C02版本的设备上已经存在HP1020，加载升级补丁前，请先删除HP1020，否则加载升级补丁会失败。
8. 设备升级到MA5600V800R008C05SPC312版本后，网管上会把MxU的管理方式从直接管理切换为OLT代理管理方式，可能导致MxU网管脱管。具体分析请关注“4.5 异常处理”中的9。
1.3 （可选）升级前可行性检查
从基础版本MA5600V800R006C02和MA5600V800R008C01升级到MA5600V800R008C05SPC312版本时，需要采用SmartKit工具进行升级前可行性检查

l SmartKit工具单独发布，和MA5600T产品无配套关系。如想获取更多信息，请联系华为技术支持工程师。
请按照下图所示配置检查模板，对设备进行升级前可行性检查。

这里以MA5603T为例，如果升级的设备是MA5600T，则选择相应的设备类型“MA5603T”。MA5680T请选择“MA5680T(V800)”，MA5683T请选择“MA5683”.
l 配置MA5600V800R006C02升级到MA5600V800R008C05SPC312版本的检查模板。

l 配置MA5600V800R008C01升级到MA5600V800R008C05SPC312版本的检查模板。

1.4 升级影响
升级过程中对现行系统的影响
对业务的影响
跨版本升级需要重启系统，业务将会中断。根据系统中原有配置的多少，业务中断时长为15分钟～50分钟。

升级各步骤所用时间数据如下表所示。该数据为2台设备实验室测试所得数据，仅供参考。
表1-2 升级步骤用时
操作步骤
用时（单位：分钟）
加载包文件用时
20（双主控板环境，包文件大小为30MB）
自系统重启到主控板恢复用时
15
自系统重启到单板全部恢复用时
25
自系统重启到业务全部恢复用时
40

对网络通信的影响
跨版本升级需要重启系统，重启过程中网管将无法连接。重启后网管需要重新与主机同步数据。
升级后对现行系统的影响
无
1.5 升级场景介绍
升级场景
优点
缺点
最大升级效率
远程命令行升级
支持远程方式
不支持批量升级
48台/天

2 命令行升级场景
关于本章
命令行升级场景适用无网管或待升级设备无法被网管管理的情况。
2.1 升级流程
介绍升级到该版本的主要升级过程以及各个过程大约需要的时间。
升级流程图
图2-1 命令行升级流程图

升级时间估计
表2-1 命令升级效率估计表
序号
操作项
用时（单位：分钟）
1
保存数据
2
2
备份数据
3
3
加载补丁（可选）
2
4
加载单板程序包文件
20（双主控板环境，包文件大小为30MB）
5
复位系统
15
6
加载语音包文件（可选）
2

该数据为实验室以1台设备为例测试所得数据，仅供参考。加载合一包文件的时间根据设备环境和包文件大小决定，实验室测试数据如下：
l 单主控板环境下：包文件大小为30MB时，大约用时10分钟；包文件大小为60MB时，大约用时20分钟。
l 双主控板环境下：包文件大小为30MB时，大约用时20分钟；包文件大小为60MB时，大约用时40分钟。
2.2 升级前准备
2.2.1 制定详细升级计划和准备事项
操作步骤
步骤 1 了解升级网元业务数量和风险，制定详细升级计划。
步骤 2 申请好升级网元上的单板备件（根据网络使用的单板，每种单板至少准备1块备板）和业务中断时间。
步骤 3 做好下站点的准备工作：申请进入站点的权限，安排好下站点的车辆和人员，准备好便携计算机和通信工具。
步骤 4 如果可能，提供远程连接环境供华为公司远程定位使用。
----结束
2.2.2 准备升级所需文件和物料

l 请提前准备好基础版本的主控板包文件和单板IO包文件和补丁文件，以备需要回退版本时使用。
l 程序包文件必须和主控板类型对应，否则可能会造成主控板器件故障。
升级所需文件列表
表2-2 升级所需文件列表
序号
文件内容
文件名称
文件大小（字节）
1
合一包文件，随MA5600V800R008C05SPC312版本发布。
scubv8r8c05_spc312_wholepacket(spc100).bin
93,464,192
sculv8r8c05_spc312_wholepacket(spc100).bin
97,551,360
2
语音包文件（SCUB），随MA5600V800R008C05SPC100版本发布。
scubv8r8c05_voicepacket.bin
263,424
3
MA5600V800R006C02SPC100需要的补丁，补丁随补丁随MA5600V800R006C02SPC130版本发布。其它版本请参见“1.1 升级基础版本要求”。
HP1016
17,658
SPH130
6,106,496

合一包文件包含了主控板包文件、单板IO文件和SPH312补丁文件，所以只需要加载合一包文件即可，不需要在分别加载主控板包文件、单板IO文件和SPH312补丁文件。
升级所需物料列表
序号
准备项目
备注
1
准备一台安装了Windows XP或Windows 7的便携机
–
2
准备升级参考文档
–
3
准备升级所需文件
参见“表2-2 升级所需文件列表”。
4
拆包&打包工具
随MA5600V800R008C05SPC312版本发布，使用方法参见“2.2.3 拆包&打包”。
5
在便携机上安装TFTP/FTP/SFTP Server
使用方法参见“4.3 传输工具使用指导”。
6
待升级设备的IP地址及用户名和密码
–
7
Telnet工具
–
8
网线、串口线
–

2.2.3 拆包&打包
背景信息
由于包文件包含所有支持的单板软件，有可能超过部分老版本支持的最大包文件大小从而导致加载失败（SCUB/SCUL主控板支持的最大合一包文件为65MB，合一包文件中包含主控板包文件，单板IO包文件和SPHxxx补丁文件）。所以在使用时，可以根据实际情况删除不需要的单板软件，使用拆包&打包工具来拆包，并重新生成包文件。
操作步骤
步骤 1 将拆包&打包工具解压缩(文件名为RecombineTool.rar)。
步骤 2 执行步骤1解压缩的Pack.exe 文件。

步骤 3 单击“打包拆包”页签。

步骤 4 单击按钮。在弹出的对话框中，选择包文件scubv8r8c05_spc312_wholepacket(spc100).bin (SCUL主控板则为sculv8r8c05_spc312_wholepacket(spc100).bin），然后单击“打开”。

步骤 5 去勾选不需要的单板。
将不需要的单板前的勾去掉。以目前环境使用的单板有CITA、GICG和VDMF为例。

一定要保留UPDATETOOLS前的勾。升级一律采用数据库内部升级，所以在拆包时必须保留数据库升级工具（在拆包工具中文件名为UPDATETOOLS)。

步骤 6 选择好文件后，单击“打包”按钮，选择需要存放包文件的目录，生成的新的包文件。本例中，新的包文件命名为scubv8r8c05_packet.bin。

步骤 7 单击“保存”。包文件生成成功，将出现提示“主机包文件打包操作成功！”，单击“确定”进行确认。

----结束
2.2.4 登录设备
前提条件
远程Telnet方式登录设备前，需要确保设备到PC的路由可达，也就是从PC能Ping通设备。
操作步骤
步骤 1 通过远程Telnet方式登录设备。

>>User name:root
>>User password: //密码需要提前获取

Huawei Integrated Access Software.
Copyright(C) Huawei Technologies Co., Ltd. 2002-2012. All rights reserved.

-----------------------------------------------------------------------------
User last login information:
-----------------------------------------------------------------------------
Access Type : Telnet
IP-Address : 10.11.104.1
Login Time : 2012-04-15 16:19:39+08:00
Logout Time : 2012-04-15 16:19:59+08:00
-----------------------------------------------------------------------------

MA5600T>enable

MA5600T#config

MA5600T(config)#

如果无法登录设备，请检查网络连接是否正常。
----结束
2.2.5 设置文件传输服务
前提条件
设置文件传输服务前，需要确保设备、PC和文件服务器之间的路由可达，也就是相互之间能ping通，其中PC和文件服务器可以合一。
背景信息

l 文件传输可以使用FTP、TFTP或SFTP方式，推荐使用FTP方式。
l 本文档以采用FTP方式为例介绍如何将升级相关文件从文件服务器上传给设备，并假设FTP服务器的IP地址为10.11.104.5。配置FTP/TFTP可以参考“4.3 传输工具使用指导”。
操作步骤
步骤 1 确认FTP服务器与设备网络连接正常。
在设备上ping FTP服务器的IP地址（假设为10.11.104.5）。
MA5600T(config)#ping 10.11.104.5
PING 10.11.104.5: 56 data bytes, press CTRL_C to break
Reply from 10.11.104.5: bytes=56 Sequence=1 ttl=128 time=10 ms
Reply from 10.11.104.5: bytes=56 Sequence=2 ttl=128 time=1 ms
Reply from 10.11.104.5: bytes=56 Sequence=3 ttl=128 time=1 ms
Reply from 10.11.104.5: bytes=56 Sequence=4 ttl=128 time=1 ms
Reply from 10.11.104.5: bytes=56 Sequence=5 ttl=128 time=1 ms

--- 10.11.104.5 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 1/2/10 ms

步骤 2 清除系统中的FTP设置。
MA5600T(config)#ftp clear
步骤 3 设置FTP用户名和密码。
MA5600T(config)#ftp set
User Name(<=40 chars):testUser //FTP服务器的用户名
User Password(<=40 chars): //FTP服务器的密码
----结束
2.2.6 检查主控板状态
背景信息
升级之前需要检查待升级设备的“软件版本”、“补丁版本”、“运行状态”和“单板类型”，其他检查项根据运营商要求而定。
19英寸框的主控板槽位在7号槽和8号槽，21英寸框的主控板槽位在9号槽和10号槽。 下面以19英寸框为例。
操作步骤
步骤 1 检查主控板、备用板以及业务板状态，保证所有单板处于“正常”状态。
MA5600T(config)#display board 0
-------------------------------------------------------------------------
SlotID BoardName Status SubType0 SubType1 Online/Offline
-------------------------------------------------------------------------
0 H801CITA Normal
1
2
3
4
5 H805VDMF Normal
6
7 H801SCUB Standby_normal
8 H801SCUB Active_normal
9
10
11
12
13
14
15
16
17 H801GICG Normal
18
19
20
-------------------------------------------------------------------------

步骤 2 检查主控板版本，确认版本为升级基础版本。
MA5600T(config)#display language
Local:
Description: CHINESE SIMPLIFIED (DEFAULT LANGUAGE)
Version: MA5600V800R006C02

General:
Description: ENGLISH (DEFAULT LANGUAGE)
Version: MA5600V800R006C02

MA5600T(config)#display version 0/8
Main Board: H801SCUB
---------------------------------------
PCB Version: H801SCUB VER B
Base BIOS Version: 132
Extended BIOS Version: 143
Software Version: MA5600V800R006C02
Logic Version: (U11)102(U88)112
MAB Version: 0007

步骤 3 检查当前版本的补丁。
使用display patch all命令查询系统已经加载的补丁。并参照“1.1 升级基础版本要求”决定升级需要加载的补丁。
----结束
2.2.7 保存&备份系统配置数据
在加载程序之前需要对数据库进行保存&备份，防止后面因为加载程序时出现异常导致数据丢失。
前提条件
在PC上运行TFTP服务器应用程序，并配置好传输路径，配置方法请参见“4.3 传输工具使用指导”。
操作步骤
步骤 1 保存配置数据。
使用save命令同时保存数据库和配置文件。
MA5600T(config)#save
{ <cr>|configuration<K>|data<K> }:

Command:
save

MA5600T(config)#
It will take several minutes to save configuration file, please wait...

MA5600T(config)#
Configuration file has been saved to active board successfully, and then
system will duplicate it to the standby board

MA5600T(config)#
Duplicating files starts from the active control board to the standby control board
PARAMETERS :FrameID: 0, SlotID: 7, Duplicate type: Configuration file

MA5600T(config)#
Note: The duplicated configuration file in 0 frame 7 slot takes effect after being
activated

MA5600T(config)#
Duplicating files is successful from the active control board to the standby control
board
PARAMETERS :FrameID: 0, SlotID: 7, Duplicate type: Configuration file

MA5600T(config)#
The data is being saved, please wait a moment...
MA5600T(config)#
1[2012-04-15 17:55:43]:The percentage of saved data on 7 slot's main control board
is: 21%

MA5600T(config)#
1[2012-04-15 17:55:44]:The percentage of saved data on 8 slot's main control board
is: 21%

MA5600T(config)#
1[2012-04-15 17:55:44]:The percentage of saved data on 7 slot's main control board
is: 27%

MA5600T(config)#
1[2012-04-15 17:55:47]:The percentage of saved data on 8 slot's main control board
is: 27% .............//中间显示省略
MA5600T(config)#
1[2012-04-15 17:56:13]:The data of 7 slot's main control board is saved completely

MA5600T(config)#
1[2012-04-15 17:56:24]:The data of 8 slot's main control board is saved completely
步骤 2 备份配置数据到本地。
9. 备份数据库文件。
MA5600T(config)#backup data ftp 10.11.104.5 db_scu_old.dat
Please save database file before backup, or the database file that is backed
up may be not the lastest one. Are you sure to continue? (y/n)[n]: y
Load(backup,...) begins, please wait and notice the rate of progress
Any operation such as reboot will cause failure and unpredictable result

MA5600T(config)#
Backing up files starts from the host to the maintenance terminal
PARAMETERS :FrameID: 0, SlotID: 8, Position: -1, Backup type: Host data, Load
Object: Active control board

MA5600T(config)#
Backing up files is successful from the host to the maintenance terminal
PARAMETERS :FrameID: 0, SlotID: 8, Position: -1, Backup type: Host data, Load
Object: Active control board

10. 备份配置文件。
MA5600T(config)#backup configuration ftp 10.11.104.5 config.txt
Please save configuration file before backup, or the configuration file
backuped may be not the latest. Are you sure to continue? (y/n)[n]:y
Load(backup,duplicate,...) begins, please wait and notice the rate of progress
Any operation such as reboot or switchover will cause failure and
unpredictable result
MA5600T(config)#
Backing up files starts from the host to the maintenance terminal
PARAMETERS :FrameID: 0, SlotID: 8, Position: -1, Backup type:Configuration file,
Load Object: Active control board
MA5600T(config)#
Backing up files is successful from the host to the maintenance terminal
PARAMETERS :FrameID: 0, SlotID: 8, Position: -1, Backup type: Configuration
file, Load Object: Active control board

----结束
2.2.8 停止系统自动保存功能
在升级操作之前，需要通过命令停止系统的自动保存功能，避免升级操作与自动保存操作冲突，导致升级失败。
背景信息

在升级完成后，需要重新使用autosave命令使能自动保存功能。
操作步骤
步骤 1 去使能数据间隔保存功能。
MA5600T(config)#autosave interval off
System autosave interval switch: off
Autosave interval: 1440 minutes
Autosave type: data

System autosave modified configuration switch: off
Autosave interval: 30 minutes
Autosave type: data
步骤 2 去使能数据定时保存功能。
MA5600T(config)#autosave time off
System autosave time switch: off
Autosave time: 00:00:00
Autosave type: data
----结束
2.3 升级操作
2.3.1 加载升级补丁
背景信息
MA5600V800R006C02SPC100版本升级到MA5600V800R008C05SPC312版本需要按顺序加载HP1016和SPH130补丁，下面以加载HP1016补丁为例。其它版本请参考“1.1 升级基础版本要求”中各个低版本升级时所需要加载的补丁。
操作步骤
步骤 1 复制补丁文件到FTP配置的路径下。
步骤 2 加载补丁文件。
MA5600T(config)#load patch ftp 10.11.104.5 HP1016
Info: Standby board is abnormal, and command of loading for standby board is
impossible
Load(backup,duplicate...) begins, please wait and notice the rate of progress
Any operation such as reboot or switchover will cause failure and unpredictable
result

MA5600T(config)#
The loading starts
