公路施工技术课程建设案例.docx

一、定线数据竣工图

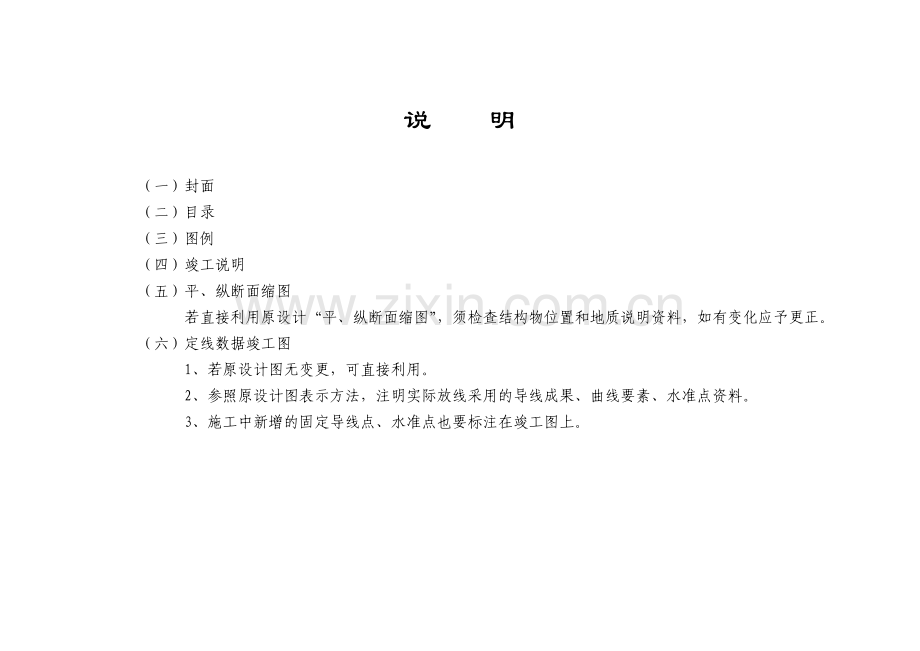

说 明

（一）封面
（二）目录
（三）图例
（四）竣工说明
（五）平、纵断面缩图
若直接利用原设计“平、纵断面缩图”，须检查结构物位置和地质说明资料，如有变化应予更正。
（六）定线数据竣工图
1、若原设计图无变更，可直接利用。
2、参照原设计图表示方法，注明实际放线采用的导线成果、曲线要素、水准点资料。
3、施工中新增的固定导线点、水准点也要标注在竣工图上。

平纵断面缩图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
平纵断面
缩图
编制

技术
负责人

监理

比例

图号

定线数据竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
定线数据
竣工图
编制

技术
负责人

监理

比例

图号

二、平面总体布置图

说 明
（一）封面
（二）目录
（三）图例
（四）竣工说明
1、概述本段平面线型设计及变更情况（包括变更原因、依据）。
2、执行原设计及变更情况。
3、长短链情况。
（五）平面总体竣工图
1、“平面总体设计图”如无变更，可利用原设计图。
2、若构造物有变更，应将实际竣工的构造物补画在竣工图。
3、地形、地物与实际不符的应予纠正。
4、通道、跨线桥的引道按竣工的实际走向、长度、宽度画在竣工图上。
5、路基边沟按实际排水方向标注箭头。
（六）中线坐标表
若施工中无变更，可采用原设计值。
（七）统一里程及断链桩号一览表

平面总体布置图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
平面总体
布置图
编制

技术
负责人

监理

比例

图号

三、纵断面竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
1、概述本段平面线型设计及变更情况（包括变更原因、依据）。
2、执行原设计及变更情况。
3、施工中采用哪些方法控制纵断高程。
（四）纵断面竣工图
1、纵断面上桥梁、涵洞、通道均按竣工的位置、结构形式、孔径表示。
2、地面线高程应反映清表压实后的高程，以虚线表示。
3、图表中将原“设计高程”改为“竣工高程”。
4、图下表中的竖曲线、坡度、坡长等均按竣工后的实际数据填写。
5、图上的超高设置形式及其分段桩号，应按竣工的实际情况标注。
6、图表上“地质情况”一栏，按实际情况填写。

纵断面竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
纵断面图
编制

技术
负责人

监理

比例

图号

四、路基、路面竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
1、工程概况。
2、设计变更情况（包括变更原因、依据）。
3、执行原设计及变更情况。
4、施工过程中对不良地质处理的情况。
5、路基施工中控制压实度的情况。
6、路面主要材料来源、质量。
7、路面施工采用哪些先进的施工机械。
8、执行路面施工技术规范情况及控制施工质量采用了哪些有效措施（或施工工艺）。
9、施工中对质量事故处理的情况。
（四）竣工图表
1、原设计涉及的内容竣工图均应反映，必要时还须增加图纸。
2、路基竣工标准横断面、匝道横断图，超高方式图及一览表。如无变动可直接利用原设计图。
3、路面结构竣工图
①若无变更可直接利用原设计图。
②原设计“路面结构形式一览表”中的分段、分类桩号，应按竣工的分段、分类桩号填写。
4、集水井、横向排水管竣工图。
5、横向排水管配筋竣工图。
6、水簸箕竣工图。
7、护坡竣工图。
8、挡土墙竣工图
9、挡土墙与其他结构物相连处竣工图。
10、挡土墙工程数量表
11、软基处理竣工图。
12、路基土石方数量竣工表。参照原设计图纸格式，根据监理工程师计量支付认可的工程数量编制，并注明每公里土石方数量。

路基标准横断面竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
路基标准
横断面图
编制

技术
负责人

监理

比例

图号

匝道横断竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
匝道横断图
编制

技术
负责人

监理

比例

图号

超高方式竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
超高方式图
编制

技术
负责人

监理

比例

图号

集水井、横向排水管竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
集水井、横向排水管图
编制

技术
负责人

监理

比例

图号

横向排水管配筋图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
横向排水管配筋图
编制

技术
负责人

监理

比例

图号

水簸箕竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
水簸箕图
编制

技术
负责人

监理

比例

图号

护坡竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
护坡图
编制

技术
负责人

监理

比例

图号

挡土墙竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
挡土墙图
编制

技术
负责人

监理

比例

图号

挡土墙与其他结构物相连处竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
挡土墙与其他结构物相连处竣工图
编制

技术
负责人

监理

比例

图号

软基处理竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
软基处理图
编制

技术
负责人

监理

比例

图号

五、涵洞、通道、小桥竣工图

说 明
一、涵洞、通道
（一）封面
（二）目录
（三）竣工说明
1、本段涵洞、通道概况。
2、工程变更情况、原因及依据。
3、执行原设计及变更情况。
4、施工遇到不良地质的处理情况。
5、质量事故的处理情况。
6、执行施工技术规范情况。
7、隐蔽工程检查情况。
（四）竣工图表
1、涵洞
①按实际施工的涵位、孔径、长度绘制竣工图。
②注明基底地质情况。
③主要工程数量表中除保留原设计数量外，另加一项竣工数量表。
2、通道
①按实际的孔径、长度绘制竣工图。如无变更可利用原设计图。
②注明基底地质情况。
③主要工程数量表中除保留原设计数量外，另加一项竣工数量，以利对照。
④竣工图中应反映竣工后通道连接线的路面结构及纵坡情况。
⑤线外结构物竣工图
二、小桥
（一）封面
（二）目录
（三）竣工说明
1、本段小桥工程概况。
2、工程变更情况，变更原因及依据。
3、执行原设计及变更情况。
4、施工中执行施工技术规范、进行质量控制情况。
5、主要材料来源、质量情况。
6、地质情况及对不良地质处理措施。
7、质量事故处理情况。
8、隐蔽工程检查情况。
（四）竣工图表
1、原设计涉及的内容，竣工图均应反映，必要时还须增加图纸。
2、若工程无变更，可利用原设计图。
3、小桥各特征点的高程和全桥工程量表要反映“设计”与“竣工”两项内容。
4、梁（板）安装竣工表。列出梁（板）顶面纵向设计和竣工高程、支座中心偏位数据。
5、墩（台）帽竣工表。列出每个墩（台）帽顶面（柱子中心位置处）设计、竣工高程，纵、横轴线位差。
6、伸缩缝。竣工图按实际结构绘制，并重新计算工程量。

涵洞竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
涵洞竣工图
编制

技术
负责人

监理

比例

图号

小桥竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
小桥总体图
编制

技术
负责人

监理

比例

图号

伸缩缝竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
伸缩缝图
编制

技术
负责人

监理

比例

图号

六、中桥、（特）大桥竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
1、工程概况
2、施工组织设计、计划编制、调整等情况。
3、工程变更情况、原因及依据。
4、采用新工艺、新材料情况。
5、执行施工规范及质量检测情况。
6、质量事故处理情况。
7、隐蔽工程质量检查情况。
（四）竣工图表
1、桥位平面竣工图。路线线位、桥位、桥型如无变更可利用原设计图、但须修正变更后的地形地物。
2、桥型布置竣工图。
3、桩位布置竣工图。
①原设计图没有桩位图的，竣工图中要增加此图，纵横比例可以不同。
②每一个桩位画一个圈，分母为竣工桩底高程，分子为竣工桩顶高程。

例如：桩顶18.00
〇
桩底-9.0
4、桥台构造竣工图
①桥台特征点高程表中的高程，须标出设计和竣工高程（设计/竣工）
②桥台工程数量表按竣工数量填写。
5、桥墩构造竣工图
①桥墩特征点高程须填写设计与竣工高程（设计/竣工）
②工程数量表按竣工数量填写。
6、结构挖方及锥坡竣工图
①如无变更，可利用原设计图。
②工程数量表按竣工数量填写。
7、全桥工程数量表：表中列出“设计”与“竣工”数量。如果竣工工程数量与设计工程数量完全相同，可直接将原表中“设计”改为“竣工”即可。
8、梁（板）安装竣工表。列出梁（板）顶面纵向设计和竣工高程、支座中心偏位数据。（此表放在桥型竣工图后面）
9、墩（台）帽竣工图。列出每个墩（台）帽顶面（柱子中心位置处）设计、竣工高程，纵、横轴线位差。（放在结构图后）
10、伸缩缝：竣工图按实际结构绘制，并重新计算工程量。

桥位平面竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
桥位平面图
编制

技术
负责人

监理

比例

图号

桥型布置竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
桥型布置图
编制

技术
负责人

监理

比例

图号

桩位布置竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
桩位布置图
编制

技术
负责人

监理

比例

图号

桥台构造竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
桥台构造图
编制

技术
负责人

监理

比例

图号

桥墩构造竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
桥墩构造图
编制

技术
负责人

监理

比例

图号

结构挖方及锥坡竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
结构挖方及
锥坡图
编制

技术
负责人

监理

比例

图号

墩（台）帽竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
墩台帽图
编制

技术
负责人

监理

比例

图号

伸缩缝竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××
伸缩缝图
编制

技术
负责人

监理

比例

图号

七、分离式立交桥竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
1、扼要说明分离式立交工程概况。
2、设计变更情况，原因及依据。
3、在施工过程中执行原设计及变更情况。
4、在施工中采用新工艺、新材料情况，对不良地质的处理情况。
5、执行规范情况，工程质量自检情况。
6、质量事故处理情况。
7、隐蔽工程检查情况。
（四）竣工图表
1、跨线桥竣工图表要求同大、中桥。
2、若“被交道”进行过改建，要编制“被交道”竣工图，内容包括：纵断面竣工图、路面结构、路基断面和防护排水工程竣工图。

分离式立交桥竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
分离式
立交桥图
编制

技术
负责人

监理

比例

图号

八、互通式立交竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
1、互通式立交形式及工程概况。
2、设计变更情况，原因及依据。
3、执行原设计和变更情况。
4、在施工中采用新工艺、新材料情况。
5、对不良地质处理情况。
6、执行施工技术规范情况，工程质量自检情况。
7、质量事故处理情况。
8、隐蔽工程质量检查情况。
（四）竣工图表
1、平面竣工图，按施工后的实际地形、地貌修正原设计图后，即成竣工图。
2、线位数据竣工图。由于匝道等相互之间关系复杂，除移位、变动较大需要重新绘制竣工图外，其他将施工中发现的误差纠正后即为竣工图。
3、纵断面竣工图，主线、匝道及被交道路基横断面竣工图，路面结构竣工图，连接部竣工图等均按实际施工的高程、坐标、桩号进行绘制。
4、跨线桥竣工图表要求如同大、中桥。
5、匝道内涵洞、通道、防护及排水工程竣工图表按参照本章有关章节。
6、收费设施（收费岛、收费雨棚、电缆沟等）竣工图。
7、原设计图中互通立交工程量一览表保留不动，另增加一张互通立交竣工工程量一览表，以利对照。

互通式立交桥竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
互通式
立交桥图
编制

技术
负责人

监理

比例

图号

九、桥涵通用图竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
（四）通用竣工图表
1、可提交一套本合同段施工用的通用图，如有变更和修改须另行绘制图纸并说明。
2、若预制构件为外购产品，例如水泥混凝土管节等，必须按厂方提供的实际配筋图绘制竣工图。

桥涵通用图竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
桥涵通用图
编制

技术
负责人

监理

比例

图号

十、隧道竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
1、工程概况。
2、施工组织设计、计划编制、调整等情况。
3、施工实际地质及工程变更情况。
4、采用新工艺、新材料情况。
5、执行施工规范及质量检测情况。
6、质量事故处理情况。
7、隐蔽工程质量检查情况。
（四）竣工图表
1、隧道平面竣工图：路线线位、隧位如无变更，可利用原设计图。
2、隧道纵断面竣工图：
①围岩类别、地质特征均按实际地质情况填写。
②衬砌类型均按实际衬砌方案填写。
③图表中“设计高程”改为“竣工高程”。
3、洞口建筑竣工图：洞口、翼墙、排水无变化，可利用原设计图。
4、隧道建筑限界及衬砌内轮廓竣工图。
5、洞身衬砌竣工图：根据洞身实际地质情况，变更锚喷支护、衬砌施工方案的，要分别标出变化段桩号和变更后的施工方案。
6、隧道防水竣工图。
7、明洞衬砌竣工图。若衬砌方案变更，要将变更后的施工方案反映在竣工图上。
8、隧道路面结构竣工图。
9、照明、通风设施布置竣工图。
10、工程数量竣工表。原设计图中注明的内容，竣工图中均应反映，必要时还须增加图表。

隧道平面竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
隧道平面图
编制

技术
负责人

监理

比例

图号

隧道纵断面竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
隧道纵断面图
编制

技术
负责人

监理

比例

图号

隧道纵断面竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
洞口建筑图
编制

技术
负责人

监理

比例

图号

隧道建筑限界及衬砌内轮廓竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
隧道建筑限界及衬砌内轮廓图
编制

技术
负责人

监理

比例

图号

隧道洞身衬砌竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
隧道
洞身衬砌图
编制

技术
负责人

监理

比例

图号

隧道防水竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
隧道防水图
编制

技术
负责人

监理

比例

图号

隧道明洞衬砌竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
隧道
明洞衬砌图
编制

技术
负责人

监理

比例

图号

隧道路面结构竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
隧道
路面结构图
编制

技术
负责人

监理

比例

图号

隧道照明、通风设施竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
隧道照明、通风设施图
编制

技术
负责人

监理

比例

图号

十一、交通安全设施竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
1、工程概况。
2、设计变更情况、原因及依据。
3、施工过程中执行原设计及变更情况。
4、采用新工艺、新材料的情况。
5、执行施工技术规范和质量自检情况。
（四）竣工图表
1、内容包括：防撞护栏、隔离栅、标志、标线、照明设施和紧急电话等项目的竣工图及有关表格。
2、图表中起讫桩号和工程数量均以竣工的起讫桩号和数量填写。
3、原设计图中涉及的内容竣工图均应反映，必要时还须增加图纸。

交通防撞护栏竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
交通
防撞护栏图
编制

技术
负责人

监理

比例

图号

交通隔离栅竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
交通
隔离栅图
编制

技术
负责人

监理

比例

图号

交通标志竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
交通
标志图
编制

技术
负责人

监理

比例

图号

交通标线竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
交通
标线图
编制

技术
负责人

监理

比例

图号

交通照明设施竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
交通
照明设施图
编制

技术
负责人

监理

比例

图号

交通紧急电话竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
交通
紧急电话图
编制

技术
负责人

监理

比例

图号

十二、电缆管道竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
1、扼要说明通信工程的内容和工程施工情况（通信工程中的土建部分）。
2、工程变更情况、原因、依据等。
3、在施工中执行原设计及变更情况。
4、执行技术规范及质量自检情况。
（四）竣工图表
1、电缆管道布置竣工图及表格。
2、人孔、手孔竣工图及表格。
3、所有原设计图表中反映的内容，竣工图中均应反映，不能遗漏。

电缆管道竣工图

第 页
共 页
。
青海省公路局
××至××公路××段K××+×××-K××+×××
电缆管道图
编制

技术
负责人

监理

比例

图号

人孔、手孔竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
人孔、手孔图
编制

技术
负责人

监理

比例

图号

十三、环境保护设施竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
1、扼要说明环境保护工程的内容和工程施工情况。
2、工程变更原因及依据。
3、在施工中执行原设计及变更情况。
4、执行技术规范及质量自检情况。
（四）竣工图表
1、隔音墙竣工图（表）。
2、绿化工程竣工图（表）。
3、列出“竣工”与“设计”工程数量表
4、原设计图表中反映的内容，竣工图中均应反映

隔音墙竣工图

第 页
共 页
。
青海省公路局
××至××公路××段K××+×××-K××+×××
隔音墙图
编制

技术
负责人

监理

比例

图号

绿化工程竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
绿化工程图
编制

技术
负责人

监理

比例

图号

十四、其它路产分布竣工图

说 明
（一）封面
（二）目录
（三）竣工说明
1、扼要说明“其它路产”工程的内容和工程施工情况。
2、工程变更的原因、依据。
3、在施工中执行原设计及变更情况。
4、执行技术规范和质量自检情况。
（四）竣工图表
1、房建工程竣工图（表）。
2、为养护、运营所确认的路产（例如苗圃等）竣工图。
3、列出“竣工”与“设计”工程数量对照表。
4、原设计图表中反映的内容，竣工图中均应反映。

房建工程竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
房建工程图
编制

技术
负责人

监理

比例

图号

苗圃等其它路产竣工图

第 页
共 页

青海省公路局
××至××公路××段K××+×××-K××+×××
苗圃等
其他路产图
编制

技术
负责人

监理

比例

图号
