IESD用户手册.docx

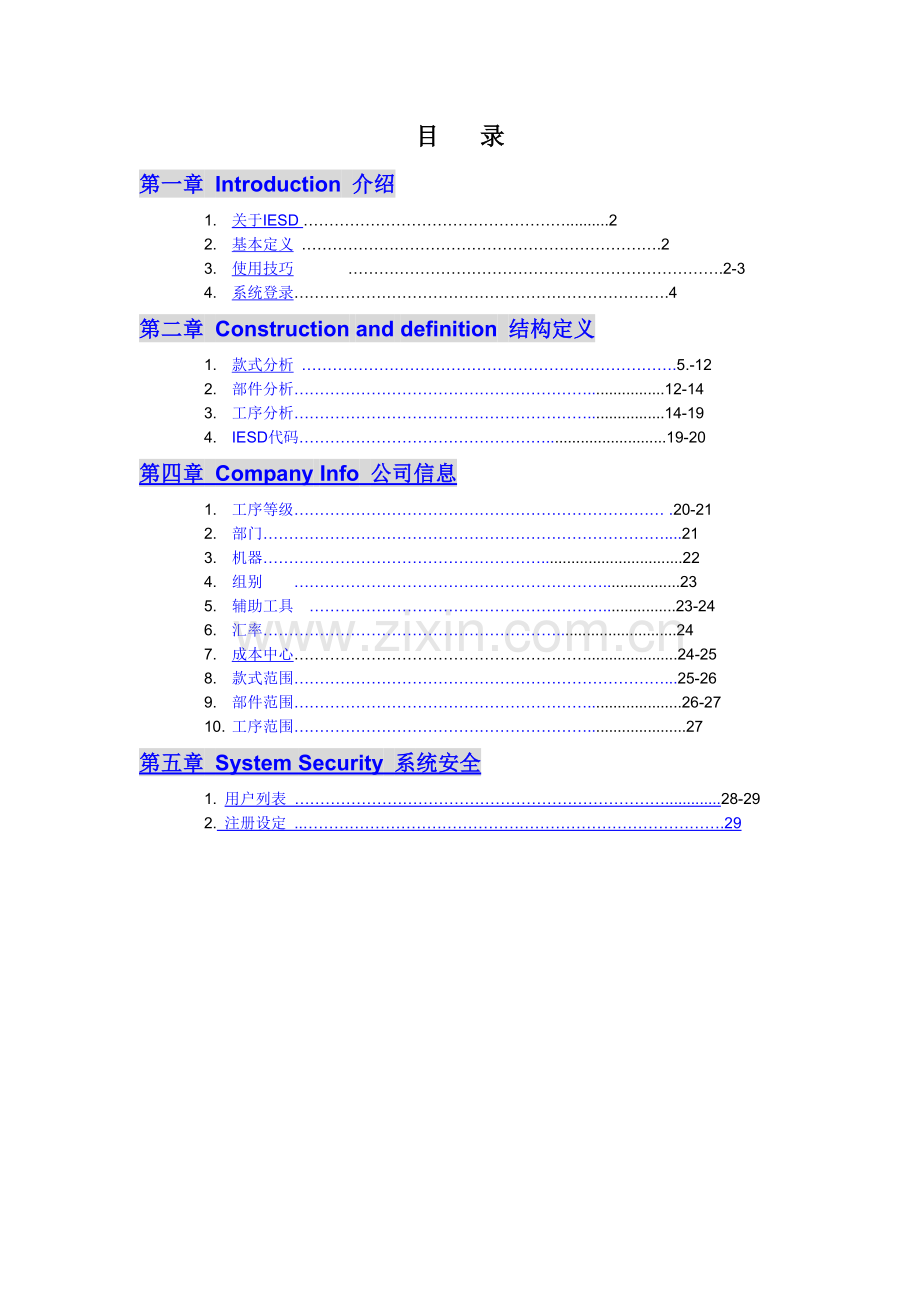

目 录
第一章 Introduction 介绍
1. 关于IESD ……………………………………………..........2
2. 基本定义 …………………………………………………………….2
3. 使用技巧 ……………………………………………………………….2-3
4. 系统登录……………………………………………………………….4
第二章 Construction and definition 结构定义
1. 款式分析 ……………………………………………………………….5.-12
2. 部件分析…………………………………………………..................12-14
3. 工序分析…………………………………………………..................14-19
4. IESD代码…………………………………………............................19-20
第四章 Company Info 公司信息
1. 工序等级……………………………………………………………… .20-21
2. 部门……………………………………………………………………....21
3. 机器……………………………………………….................................22
4. 组别 ……………………………………………………..................23
5. 辅助工具 ………………………………………………….................23-24
6. 汇率…………………………………………………............................24
7. 成本中心………………………………………………….....................24-25
8. 款式范围………………………………………………………………...25-26
9. 部件范围…………………………………………………......................26-27
10. 工序范围………………………………………………….......................27
第五章 System Security 系统安全
1. 用户列表 ……………………………………………………………….............28-29
2. 注册设定 ..……………………………………………………………………….29

第一章 Introduction 介绍
1. 关于IESD
IESD的全称是Industrial Engineering Sewing Data即工业工程车缝数据，是由马来西亚的GPRO公司开发的一款基于动作研究的标准工时制定系统。
Website :公司站点：

2. Definition 基本定义
l 本系统涉及到用户名和密码是区分大小写的。
l 所有具有锁定（Lock）/解锁（Unlock）的数据，Unlock以后才能被修改。
l 系统界面布局。

3. Using Skill 使用技巧

l New(新建) :即款式，部件及工序的新建按钮，要新建相关资料将用到此键。
l Edit:（编辑）：可使用对相关的款式，部件以及工序进行修改的按键。
l Delete(删除)：可删除不需要的资料和信息的按键。
l Report(报表)：可将款式，部件和工序信息以网页报表形式导出的按键。
l Excel(表格)：可将款式，部件和工序信息以excel表格形式导出的按键。
l Search(搜索)：可利用此搜索按键进行所需要的款式，部件及工序的搜索。

（*款式搜索可以对款式代码，款式描述及款式工序代码进行搜索，而部件及工序只提供代码搜索功能。）

l Quick View（快速浏览)：通过此功能可以快速找到需要的款式，部件及工序并浏览相关信息。

（所需要查看的款式，部件以及工序都在左边的视窗里浏览，但是不能对其进行修改，如需要修改请查看EDIT相关功能。）

4. System entry 系统登录
l 注意：用户名和密码是区分大小写的，，不过目前只支持English一种语言。用户名和密码输入完毕后按Enter键即可。

第二章 Definition 结构定义

1. Style Analysis 款式分析
l 鼠标左键单击菜单style analysis进入款式分析界面

l 款式分析保存在相应的层次之下。

l 选择款式并单击鼠标右键将出现相关功能菜单，可对该工序进行编辑，拷贝，粘贴，删除等动作。
l Lock/Unlock(锁定/解锁)：对选定的款式，部件以及工序进行锁定和解锁的功能键，此功能只有管理员才有此权限。
l Copy(拷贝)：对选定的款式，部件以及工序进行拷贝的功能键。
l Cut(剪切)：对选定的款式，部件以及工序进行剪切的功能键。
l Paste(粘贴)：对选定的款式，部件以及工序进行粘贴的功能键。
其他功能键的使用同视窗上部的功能菜单相同，详细请参阅使用技巧的说明。

l 双击选中的款式进入款式具体分析界面

l Save(保存)：对选中款式进行保存的功能键。
l Close(关闭)：关闭选中款式的功能键。
l Lock/Unlock(锁定/解锁)：对选中款式进行锁定的功能键，当款式被锁定时此功能键为解锁键。

General(主要信息)：
l Style Element Code(款式代码)：此代码将在款式建成后自动生成于后面的空格内。
l Style Element Title(款式名称)：此空格中需要手工填入款式的主要特征等信息。
l Style Description(款式描述)：此空格中需要手工填入款式的一些其他特征等信息。
l Customer(客户)：此空格中需要手工填入款式的客户信息。
l Created By(创建者)：显示创建者的信息。
l Amended By(修改者)：显示修改者的信息。
l Comments(注解)：对该款式需要注意的一些信息进行注释的空格，需要手工填入。
l Revision Remark(修改备注)：当对该款式修改时候针对情况填写原因的空格。

Workplace Layout and Sample Video(车台布置及款式录象)

l Lable1,2,3(图标1，2，3)：为将相关图形上传到此图标的路径。
l Sample Video(样板录象)：将相关录象上传的路径。
l Upload File(上传文件)：上传相关图片和录象文件的按键，在相关标签下点击Upload File将出现以下界面，然后可通过浏览寻找自己需要的图片或者影音文件，最后通过Upload键上传。

Costing Designs(成本设计)

Production Cost(生产成本)：
l SAM：标准浮余工时。
l Op Cost(员工成本)：通过标准浮余工时经过内核公式计算出的成本。
l Cutting(裁床)，Machining(车缝),Examination（检查）,Pressing（整烫）,Packing（包装）,Outwork（其他）。
l Employment Cost%(雇佣成本)：即雇佣员工从事生产所产生的成本费用。
l Direct Labour Cost%(直接劳动成本)：即从事生产所产生的直接劳动力费用。
l Overhead Cost%(间接费用)：即在生产中产生的管理，地皮等费用。
l Total Production Cost(总生产成本)：即以上所有成本之和。

Material Costing(材料成本)
l Fabric Cost(布料成本), Trimming Cost（辅料成本）, Thread Cost（线用量成本）, Accessory Cost（附件成本）, Packinging Cost（包装成本）。
l Total Material Cost(总材料成本)：即以上所有成本之和。

Selling Price calculation(销售价格计算)：
l Costing In(计算单位)：可通过下拉菜单选择需要的计算货币单位。
l Prime Cost(主要成本)：通过之前的成本汇总计算出的成本。
l Selling/Admin%(销售/管理成本)：销售中所产生的管理等成本。
l Quota%(数量)：因数量大小而引起的成本差异。

Production Machining Capacity(生产能力)：

l Team/Line(组别)：可通过下拉菜单选择生产的组别。
l Daily Production Target(每日产量目标)：根据SAM计算所得的生产目标数量。
l Operators Required @Std(员工需要量)：根据SAM计算所得的员工需要量。
l Available Operators(可用员工数)：根据组别选择而可用的员工数量。
l Minutes per Short Day(周末生产时间), Minutes per Normal Day（正常工作日生产时间）, Minutes per Week（一周生产时间）。
l Total Production Capacity(总产量)：通过工作时间和SAM所计算出的产能。

Style Result(款式结果)：

l Component Section Codes(部件代码)：对部件进行快速查找的功能键。点击后进入部件层次然后寻找需要的部件，之后双击使用。

l Operation Codes(工序代码)：对工序进行快速查找的功能键。点击后进入工序层次然后寻找需要的部件，之后双击使用。

l Change Description(更改描述)：点击并更改当前所选部件和工序的描述的功能键。

l Move(移动)：点击并移动当前所选部件和工序的顺序的功能键。
l Delete(删除)
l Add(添加)：可直接将所知道的部件及工序代码输入空格处并添加进款式的功能键。
Revision History(修改历史)：对相关款式的修改记录将显示于此，方便查询。

2. Component Section 部件部分
l 鼠标左键单击菜单component section进入部件部分界面

l 部件分析保存在相应的层次之下
。

l 选择部件并单击鼠标右键将出现相关功能菜单，可对该工序进行编辑，拷贝，粘贴，删除等动作.

其功能键的使用请参考款式分析里面的说明。

l 双击选中的部件进入部件具体部件分析界面

General(主要信息):
l Motion Element Code (部件代码)：此代码将在部件建成后自动生成于后面的空格内
l Motion Element Title(部件名称)：此空格中需要手工填入部件的主要特征等信息。
l Operation Description(工序描述)：此空格中需要手工填入工序的一些其他特征等信息。
其他请参照款式分析说明。

Workplace Layout and Sample Video(车台布置及款式录象)
具体请参照款式分析说明。

Machine Information(机器信息)
l Total SAM(总标准时间)：即部件内工序的时间之和。
l Basic Labour Cost(基本劳动成本)：即总标准时间换算后的货币单位。

Component Section Results(部件结果) & Revision History(更改历史)

部件结果及更改历史同款式结果及更改历史界面及功能基本一样，具体请参照款式分析说明。

3. Operation Analysis 工序分析
l 鼠标左键单击菜单operation analysis进入工序分析界面

l 部件分析保存在相应的层次之下

l 选择工序并单击鼠标右键将出现相关功能菜单，可对该工序进行编辑，拷贝，粘贴，删除等动作.

其他功能键的使用请参考款式分析里面的说明。

l 双击选中的工序进入工序具体分析界面

General（主要信息）
l Task Nature(工作性质)：通过下拉菜单选择高或低效率工作方式，其中高效工作方式中1分钟=2000TMU，而低效1分钟=1667TMU。
l Operation Element Code(工序代码)：此代码将在工序建成后自动生成于后面的空格内。
l Operation Element Title(工序名称)：此空格中需要手工填入工序的主要特征等信息
其他具体请参阅部件分析说明。

Workplace Layout and Sample Video(车台布置及款式录象)
具体请参照部件分析说明。

Pay File, Cost Centre and Department(工序等级，成本中心及部门)

l Pay Code(工序等级代码)：根据工序的难易度通过下拉菜单选择相应的代码。
l Pay Rate(工序等级工资比率)：根据所选择的工序等级代码将出现相应的工资支付比率。
l Cost Centre(成本中心)：根据工序的性质通过下拉菜单选择相应的成本归属。
l Department(部门)：根据工序的性质通过下拉菜单选择相应的部门归属。
l Department Code(部门代码)：根据所选择的工序所归属的代码将出现相应的部门代码。
l Bundle Time(绑包及解包时间)：工序前后裁片的绑包及解包的时间，固定为1.2分钟。
l Bundle Quantity(每包数量)：即一包裁片的件数，固定为20件/包。

Machine and Machine Accessories(机器及机器辅助工具)

Machine Information(机器信息)
l Machine(机器)：根据工序的要求通过下拉菜单选择相应的机器。
l RPM1，RPM2（机器转速1，2）：根据所选择的机器将出现相应的机器转速，一台机器可根据情况设置两个不同的转速。
l Stitch/CM（每厘米针距）：根据所选择的机器将出现相应的针距，一般针距设置为5。
l Width Bight(针迹宽度)：一般为0。
l Stitch/Class（针迹/等级）：一般为0。
l Stitch Type(线迹型号)：通常为制衣业通用的线迹代号来表示。
Machine Accessories(机器信息)
l 根据工序的要求在下拉菜单中选择所需要的辅助工具。。

Analysis Parameters/Results (分析参数/结果)

Operation Standard Time and Cost Calculation (工序标准时间和成本计算)
l Machine Time（机器时间）：即分析代码中的机器运行时间。
l Manual Time（手工时间）：即分析代码中的手工操作时间。
l TMU：即机器和手工的操作TMU时间。
l Basic Minutes(基本分钟)：即机器和手工操作TMU转换为分钟时间。
l Allowance%(浮余百分比)：即该工序使用机器与手工操作方式的浮余百分比。
l Standard Time(标准时间)：即机器及手工时间加上相应浮余时间。
l Manual%(手工百分比),Machine%(机器百分比)：即手工时间和机器时间在总时间内所占的比率。
l Contingency%(或然率)：即因为某些以外而引起的时间差异，一般不考虑，为0。
l Total SAM)(总标准浮余时间)：即{手工时间*（1+手工浮余%）+机器时间*（1+机器浮余%）}+绑包时间。
l Operation Cost(工序成本)：即总标准时间*工序等级支付率。

Capacities (产能)
l Minutes per Short Day(周末生产时间), Minutes per Normal Day（正常工作日生产时间）, Minutes per Week（一周生产时间）。
l Prod @ STD(标准产量):即在标准浮余时间下的生产数量。
l Prod @ Eff（生产效率）：即根据各自工厂情况而设定的生产达标效率的生产数量和时间
l Hour(生产小时)：即一个星期的生产时间。
l Normal Day(正工作日生产时间产量)，Short day(周末生产时间产量)，Week(一周生产时间产量)。
l Total Seam Length(车缝长度)

Operation Results(工序结果) & Revision History(修改历史)

l IESD Codes(部件代码)：对动作代码进行快速查找的功能键。点击后进入动作代码层次然后寻找需要的代码，之后双击使用。

l Sewing Codes(部件代码)：对车缝代码进行快速输入的功能键。点击后进入车缝代码输入界面，输入好后按Save键使用。
。
l Add(添加)：对动作代码和车缝代码进行快速输入的功能键，直接输入需要的动作代码和车缝代码，然后点击Add使用。
l %Diff of Catalog(类别比率)：即每个类别代码在分析中占的百粉比。
其他按键请参考款式结果说明。

4. IESD Code File IESD代码文件

l 鼠标左键单击菜单component section进入部件部分界面

l IESD代码保存在相应的动作层次之下，每一代码都被赋予一定的TMU值。

l 选择代码并单击鼠标右键将出现相关功能菜单，可对该代码进行编辑，删除等动作.

l New Folder(新建文件夹)：可建立新的动作类型文件的功能键。
l New IESD Code File(新建IESD代码)：可建立新的动作IESD代码的功能键。
l Refresh View(刷新)：对页面进行刷新，使数据重新加载的功能键。
其他功能键的使用请参考款式分析里面的说明。

第三章 Company Info 公司信息
公司信息中的数据是款式分析和计算的重要参数，通过在公司信息里各项目的设定能产生不同的计算结果。
1. Pay File 工序等级
l 鼠标左键Company Info进入Pay File界面。

l 双击所选工序等级文件进入设置界面

l 可通过Edit键进行内部内容的更改。
其他功能键的使用请参考使用技巧说明。

2. Departments 部门
l 鼠标点击Departments进入相关界面。

l 双击所选工序等级文件进入设置界面

l 可通过Edit键进行内部内容的更改。
其他功能键的使用请参考使用技巧说明。
内部信息内容请参考工序分析说明。

3. Machine 机器
l 鼠标点击Machine进入相关界面。

l 双点所选机器文件夹进入机器界面

l 双击所选机器文件进入设置界面

l 可通过Edit键进行内部内容的更改。
其他功能键的使用请参考使用技巧说明。
内部信息内容请参考工序分析说明。

4. Lines/Teams 组别
l 鼠标点击Lines/Teams进入相关界面。

l 双击所选组别文件进入设置界面

l 可通过Edit键进行内部内容的更改。
其他功能键的使用请参考使用技巧说明。
内部信息内容请参考款式分析说明。

5. Accessories 辅助工具
l 鼠标点击Accessories进入相关界面.

l 双击所选辅助工具文件进入设置界面

l 可通过Edit键进行内部内容的更改。
其他功能键的使用请参考使用技巧说明。
内部信息内容请参考工序分析说明。

6. Currency Rate 汇率
l 鼠标点击Accessories进入相关界面.

l 双击所选汇率文件进入设置界面

l 可通过Edit键进行内部内容的更改。
其他功能键的使用请参考使用技巧说明。
内部信息内容请参考工序分析说明。

7. Cost Centres 成本中心
l 鼠标点击Cost Centres进入相关界面.

l 双击所选成本文件进入设置界面

l 可通过Edit键进行内部内容的更改。
其他功能键的使用请参考使用技巧说明。
内部信息内容请参考部门说明。

8. Style Ranges 款式范围
l 鼠标点击Style Ranges进入相关界面.

l 通过界面上的命令按键或者点击鼠标右键选择相应的选项。

l New Range(新范围)：通过New Range键可以设置款式的存储范围。点击进入以下界面。
其他按键及功能请参考IESD Code说明。

l Start Of Range(范围开始)：在空格处输入范围的起始代码。
l End Of Range(范围结束)：在空格处输入范围的结束代码。
l Range Description(范围描述)：在空格处输入范围的描述。

9. Component Section Ranges 部件范围
l 鼠标点击Component Sections Range界面。

l 通过界面上的命令按键或者点击鼠标右键选择相应的选项。

其按键及功能请参考Style Range说明。

10. Operation Ranges 工序范围
l 鼠标点击Operation Ranges进入界面。

l 通过界面上的命令按键或者点击鼠标右键选择相应的选项。

其按键及功能请参考Style Range说明。
第四章 System Security 系统安全（仅限管理员使用）
1. User List 用户列表
l 鼠标点击User List进入界面。

l 通过界面上的命令按键或者点击鼠标右键选择New新建一个用户，进入以下界面。

User Date(用户信息)
l User Name(用户名)：将用户名输入空格处。
l Password(密码)：将密码输入空格处。
l User Full Name(用户全名):将用户全名输入空格处。
l System Access Level（系统权限）：可通过下拉菜单选择Member(用户)，Admin(管理员)为用户设定角色。
l User Birth Data(用户生日信息)：在空格处输入用户的生日信息。

Main Access Levels(用户信息)

此界面可以设定不同拥护之间的权限，可分别设置style analysis(款式分析)，component section analysis(部件分析)，operations analysis(工序分析)以及Company Info(公司信息)的权限。可选权限为：
l No Access(无权限)：对此部分无任何权限。
l Read-Modify-Print(阅读-修改-打印)：对此部分只有阅读，修改及打印权限。
l Read Only + Print(阅读+打印)：对此部分只有阅读和打印的权限。
l Read Only Access(阅读)：对此部分只有阅读的权限。

2. Registry Setting 注册设定
l 鼠标点击Registry Setting进入界面。

此界面主要为公司信息及软件注册信息，而最后的MTM Standard可通过下拉菜单选择MTM100或则MTM120即低效率或高效率作为计算方式。
关于高低效率可参考工序分析说明。
