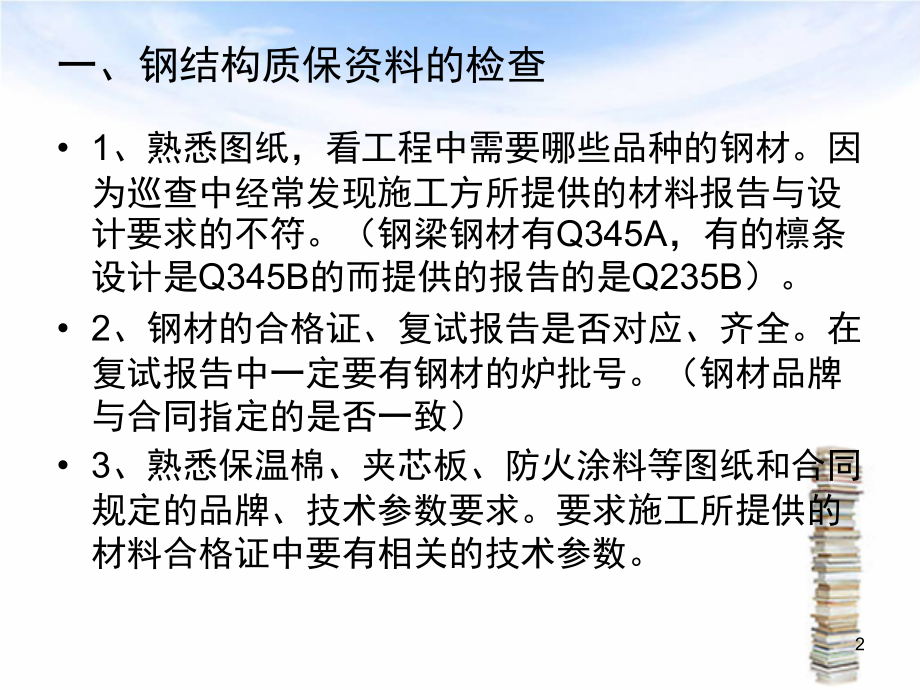

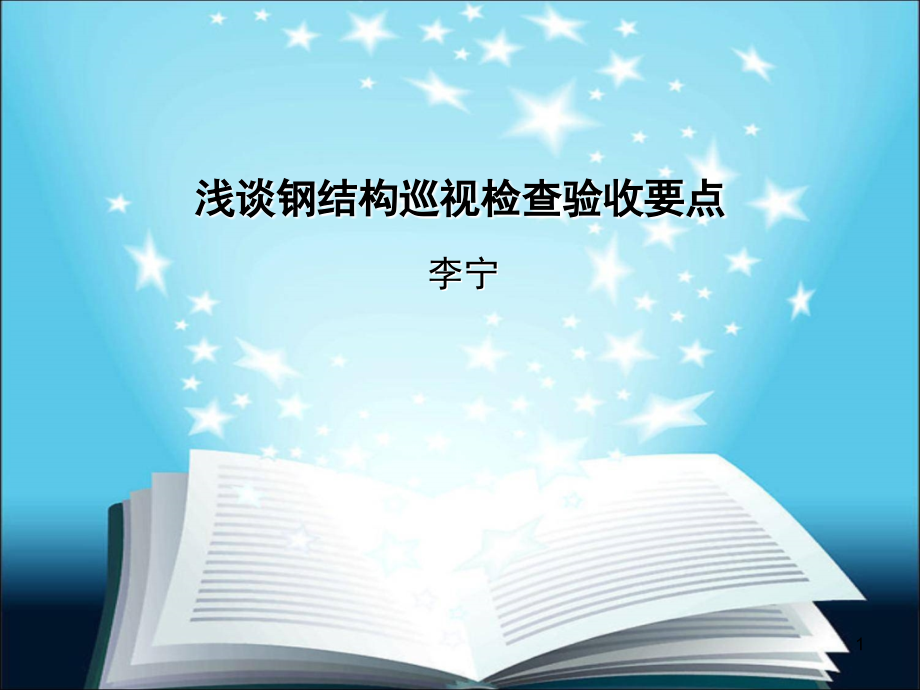

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,浅谈钢结构巡视检查验收要点,李宁,1,一、钢结构质保资料的检查,1、熟悉图纸，看工程中需要哪些品种的钢材。因为巡查中经常发现施工方所提供的材料报告与设计要求的不符。（钢梁钢材有Q345A，有的檩条设计是,Q345B,的而提供的报告的是,Q235B,）。,2、钢材的合格证、复试报告是否对应、齐全。在复试报告中一定要有钢材的炉批号。（钢材品牌与合同指定的是否一致）,3、熟悉保温棉、夹芯板、防火涂料等图纸和合同规定的品牌、技术参数要求。要求施工所提供的材料合格证中要有相关的技术参数。,2,钢材的炉批号,3,二、钢结构构件质量的检查,1、钢梁几何尺寸进场的施工要检查，对上下翼缘板、腹板的钢材厚度要检查。特别是腹板，因为不好检查，施工方容易偷工减料。,2、对进场的檩条、拉条、系杆、隅撑要进行检查。特别是隅撑，施工方容易使用非标产品。,3、对彩钢板、镀锌板或镀铝锌板进行厚度及材质检查。,4,钢梁此处（水平支撑顶端穿梁处）可以量出腹板厚度,5,三、钢结构安装质量的检查,钢构单位在安装过程中经常出现以下质量问题：,1、钢梁底座、檩条、隅撑、钢梁上翼缘的立板等螺栓孔经常由于偏差而在现场气割。,2、水平系杆经常由于长度不足而在现场补焊。,3、钢梁连接板处存在缝隙且高强螺栓不符合要求。,4、拉条、斜拉条、水平支撑经常拉不紧。水平支撑在端头处存在搭接焊。,5、拉条、隅撑等螺栓经常缺少垫片。在有些图中会要求局部拉条的垫片采用50,505厚的垫板。,6,6、检查钢梁是否偏位，该问题是钢构施工方无法推卸的责任。因为图纸中已明确说明具体钢梁及构件放样以实际测量为准。,7、在屋脊下面要检查是否有屋脊托板、拉条是否有套管。,8、屋面板在检查过程中要注意烤漆层是否脱落开裂、屋面板是否有孔洞、屋面板咬口是否到位。,9、在山墙、天沟处的泛水板处理一定要达到设计要求，天沟在沉降缝处一定要断开。,10、屋面板使用的自攻螺丝一定要是热镀锌的，不能用拉铆钉及普通的自攻螺丝代替。,7,系杆由于长度不足而补焊一段且未采用螺栓与钢梁连接,8,钢梁偏位较严重。该问题要经过实际测量出偏差数据并要通过设计院认证。,9,斜拉条、水平支撑未张拉紧,10,水平支撑穿梁处应是圆弧状，钢构单位用角钢代替,11,根据水平支撑圆弧钢板位置且另一面没有的情况下可以断定该梁安装反了。,12,钢柱地脚螺栓和斜支撑螺帽下缺少垫块,13,隅撑直接焊死在檩条上,14,钢梁连接板处存在缝隙，存在下部的高强螺栓未拧到位，返工的时候一定要使用的新的高强螺栓。,15,钢梁高强螺栓这一面也必须有垫片，然后在检查是否露出3丝,16,根据檩条泛红，可以说明面漆涂刷不到位,17,由于钢梁之间的间距不一致，而导致檩条现场气割孔。,18,拉条缺少垫片,19,水平支撑的花篮错误，水平支撑在该处要套丝直接锚入花篮内。,20,屋脊与山墙处存在漏水隐患。,21,屋面板存在孔洞且彩钢板面漆磨损严重,22,钢梁未落在柱顶,23,系杆与预埋件焊死（未采用螺栓连接）,24,钢梁底座下未做抗剪件,25,钢梁未做防锈处理,26,天沟生锈较严重,27,3mm,后的檩条实测厚度为,2.4mm,28,8mm,后的钢板实测厚度为,6.0mm,29,钢梁连接板处得缝隙过大,30,保温棉的铝箔纸破坏,31,The end,thank you!,谢谢,32,
