FT3８Ｍ 短信终端设备

用 户 指 南

网址：
Email: support@
电话：[phone] 传真：[phone]

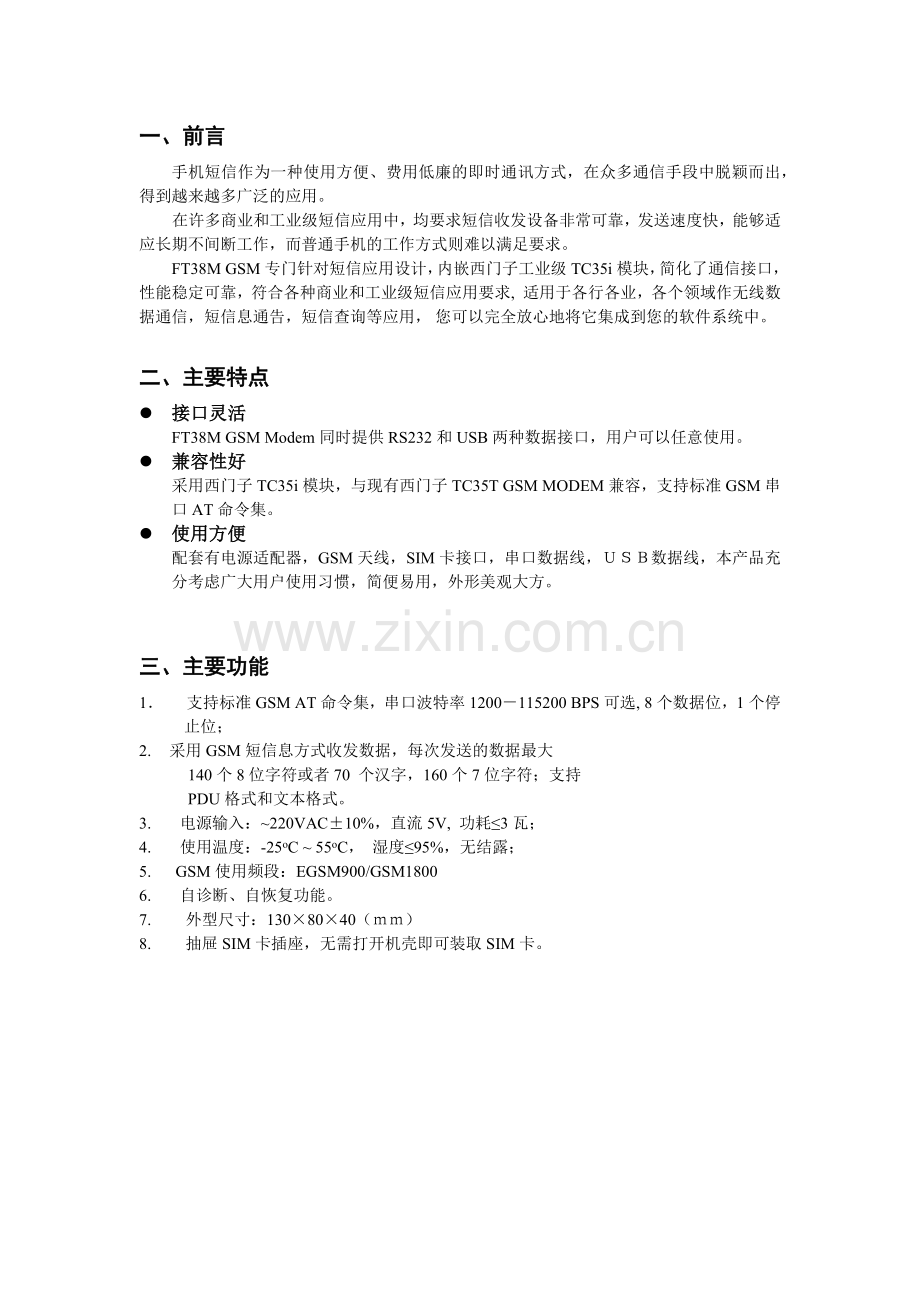

一、前言
手机短信作为一种使用方便、费用低廉的即时通讯方式，在众多通信手段中脱颖而出，得到越来越多广泛的应用。
在许多商业和工业级短信应用中，均要求短信收发设备非常可靠，发送速度快，能够适应长期不间断工作，而普通手机的工作方式则难以满足要求。
FT38M GSM专门针对短信应用设计，内嵌西门子工业级TC35i模块，简化了通信接口，性能稳定可靠，符合各种商业和工业级短信应用要求, 适用于各行各业，各个领域作无线数据通信，短信息通告，短信查询等应用， 您可以完全放心地将它集成到您的软件系统中。

二、主要特点
l 接口灵活
FT38M GSM Modem同时提供RS232和USB两种数据接口，用户可以任意使用。
l 兼容性好
采用西门子TC35i模块，与现有西门子TC35T GSM MODEM兼容，支持标准GSM串口AT命令集。
l 使用方便
配套有电源适配器，GSM天线，SIM卡接口，串口数据线，ＵＳＢ数据线，本产品充分考虑广大用户使用习惯，简便易用，外形美观大方。

三、主要功能
1． 支持标准GSM AT命令集，串口波特率1200－115200 BPS可选, 8个数据位，1个停止位；
2. 采用GSM短信息方式收发数据，每次发送的数据最大
140个8位字符或者70 个汉字，160个7位字符；支持
PDU格式和文本格式。
3.      电源输入：~220VAC±10%，直流5V, 功耗≤3瓦；
4.      使用温度：-25oC ~ 55oC， 湿度≤95%，无结露；
5.      GSM使用频段：EGSM900/GSM1800
6.      自诊断、自恢复功能。
7. 外型尺寸：130×80×40（ｍｍ）
8. 抽屉SIM卡插座，无需打开机壳即可装取SIM卡。

四、接口说明
接口
说明
电源
5V DC电源
SIM卡接口
抽屉SIM卡插座
天线
GSM 双频天线
ＵＳＢ接口
ＵＳＢ数据通信口
ＲＳ２３２接口
RS232<->RJ１１接口

状态灯
红色
电源指示灯
绿色
SIM卡指示灯
橙色
网络状态指示灯

接口示意图：

注：安装SIM卡,在SIM卡插口旁边有一个黄色的小按钮，用笔尖按压该按钮即可取出SIM卡抽屉。将SIM卡放入抽屉，然后再放回SIM卡插口里面。

产品清单
为了方便用户使用，我们配备了完整的短信设备套件，包括：
1．FT38M GSM MODEM   2. 电源
3. 串口数据线 4. USB数据线
5. 天线 6．配套光盘
另外，我们除了在FT38M GSM Modem套件中提供试用版短信收发软件，方便您对FT38M进行测试外，还可根据您的需求，单独提供成熟的二次软件开发包，您可以无需了解GSM底层的通信协议，只需要调用二次开发包提供的接口API函数，即可实现稳定可靠的短信收发功能，极大地提高您的产品开发进度，在现有软件产品中轻松集成短信功能，详情见相关产品页面。
测试步骤：
１. 运行光盘中的usb驱动程序zs0103.exe，文件路径（\zs0103setupfiles\zs0103.exe）。
２.图所示，将SIM卡插入FT35A GSM MODEM右侧面的插座中。

３.连接USB或串口数据线，若是串口线，则将RJ45水晶头连接FT38M RJ11插座，RS232 串口侧连接电脑的串口。
４.接好电源，直流输出端连接FT38M电源接口，这时红色指示灯亮，若前面连接的是USB线，计算机将自动安装设备。
打开Windows自带的超级终端

4．选择相应串口

5．配置串口

6.启动终端后，先关闭串口，然后重新打开串口
7．测试AT 等命令：

如果+CSQ后面的值在11－31之间，表示FT38M GSM Modem已经登陆GSM网络，可以正常工作。
（其他命令，详见GSM AT命令集）

8．短信测试
启动光盘\TestTool目录下的SMSTest.EXE程序并设置相应串口号

先设置串口（缺省是com1），然后在手机号编辑框中填入接收方手机号码，点击发送消息按钮，即可测试短消息发送功能。该测试软件可以立即显示发送结果。

9.USB驱动安装
如果您需要采用USB接口方式，请先安装 FT38M USB驱动程序
运行FT38M USB驱动目录下的Install.exe：

点击 Install按钮即可完成安装：

把FT38M通过USB接入计算机后，系统串口设备中会增加一个虚拟串口的短信设备。
注：当您采用USB接口方式时，你仍可以使用FT38M配套的5V电源，这样FT38M在工作时由计算机USB接口和配套5V电源同时供电，这种供电方式比单独采用USB接口供电的方式性能更加稳定。
六、应用范围举例
GSM/SMS机房监控和远程维护管理系统
银行、储蓄点机房监控，电信机房动力环境监控。通信行业远端无人值守站机房监控和远程维护（如移动通信基站、微波站、光纤中继站等）其他无人值守点（如仓库、办公楼等）监控
GSM/SMS/GPS移动车辆监控调度系统
公安、110、交警车辆监控调度
银行运钞车、邮政运输车监控调度
出租车管理调度
公交车辆调度和指示
集团车辆监控调度
GSM无线接入系统
无线固定电话接入（WLL）
无线磁卡电话
火车、汽车、轮船等移动载体付费电话
移动性证卷交易和信息查询
公安移动性数据（身份证、犯罪档案等）查询
交警移动性数据（车辆、司机档案等）查询
通信维护人员线路资料查询
其他外勤人员移动性数据查询
GSM/SMS城市公用事业实时监控维护系统
煤气调压站实时数据采集和自动控制
自来水、污水管网实时监控和维护
热力系统实时监控和维护
电力系统城市中电网实时监控和自动补偿
其他GSM应用领域
移动性书记和Internet接入
移动性办公及管理
工业遥感遥测遥控、信息回报
