土方开挖方案-徐州机械厂.doc

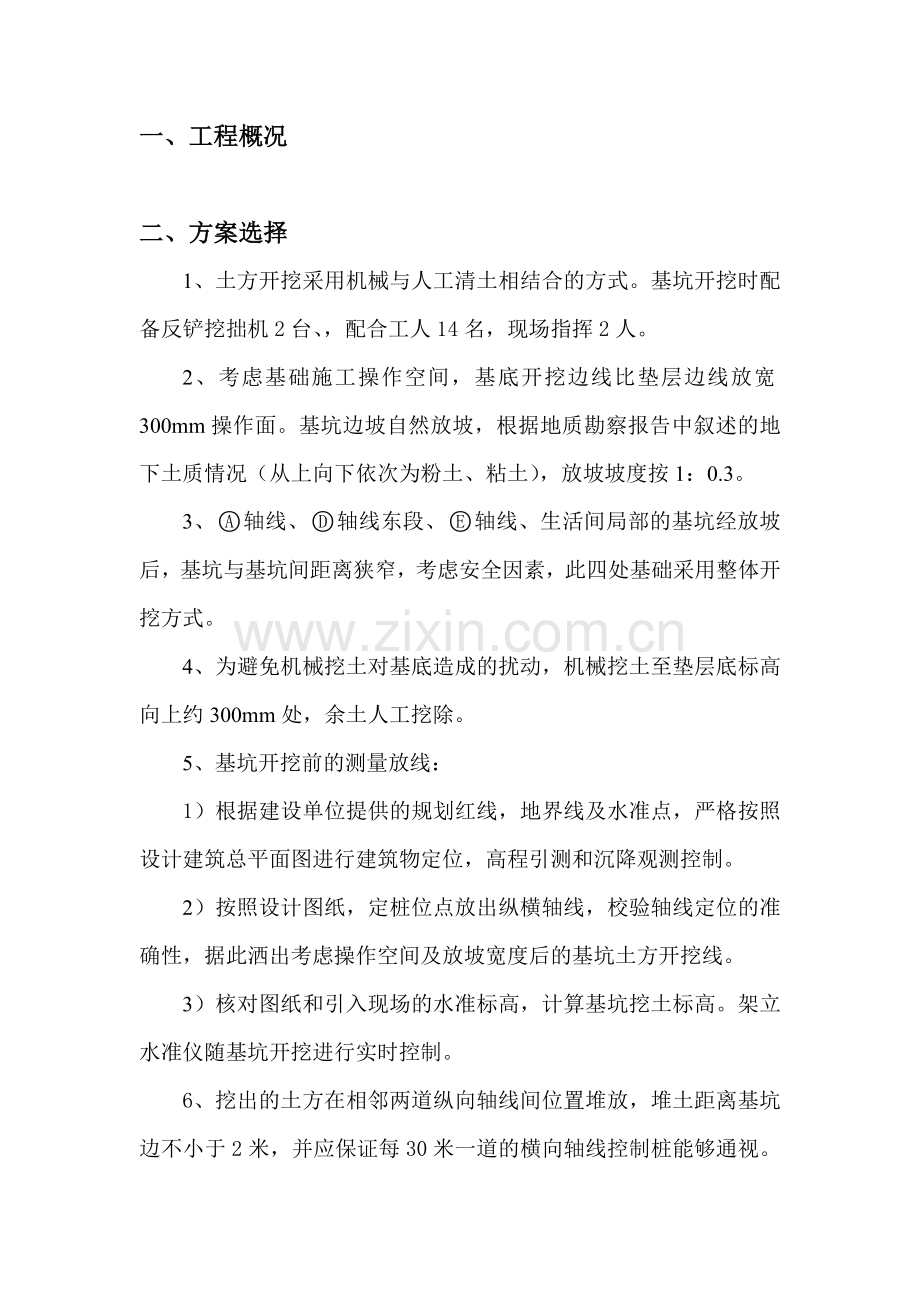

一、工程概况

二、方案选择
1、土方开挖采用机械与人工清土相结合的方式。基坑开挖时配备反铲挖拙机2台、，配合工人14名，现场指挥2人。
2、考虑基础施工操作空间，基底开挖边线比垫层边线放宽300mm操作面。基坑边坡自然放坡，根据地质勘察报告中叙述的地下土质情况（从上向下依次为粉土、粘土），放坡坡度按1：0.3。
3、轴线、轴线东段、轴线、生活间局部的基坑经放坡后，基坑与基坑间距离狭窄，考虑安全因素，此四处基础采用整体开挖方式。
4、为避免机械挖土对基底造成的扰动，机械挖土至垫层底标高向上约300mm处，余土人工挖除。
5、基坑开挖前的测量放线：
1）根据建设单位提供的规划红线，地界线及水准点，严格按照设计建筑总平面图进行建筑物定位，高程引测和沉降观测控制。
2）按照设计图纸，定桩位点放出纵横轴线，校验轴线定位的准确性，据此洒出考虑操作空间及放坡宽度后的基坑土方开挖线。
3）核对图纸和引入现场的水准标高，计算基坑挖土标高。架立水准仪随基坑开挖进行实时控制。

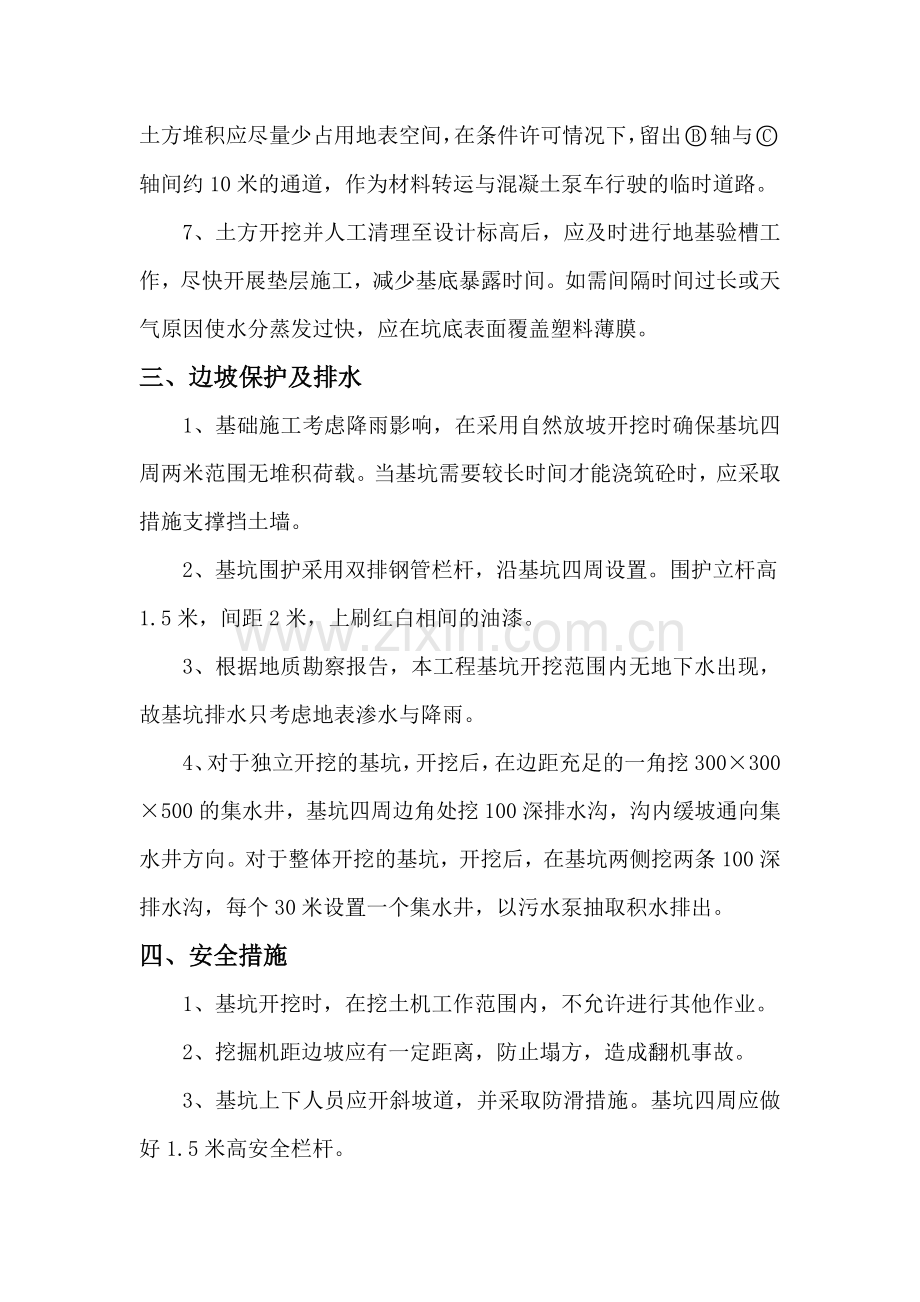

6、挖出的土方在相邻两道纵向轴线间位置堆放，堆土距离基坑边不小于2米，并应保证每30米一道的横向轴线控制桩能够通视。土方堆积应尽量少占用地表空间，在条件许可情况下，留出轴与轴间约10米的通道，作为材料转运与混凝土泵车行驶的临时道路。
7、土方开挖并人工清理至设计标高后，应及时进行地基验槽工作，尽快开展垫层施工，减少基底暴露时间。如需间隔时间过长或天气原因使水分蒸发过快，应在坑底表面覆盖塑料薄膜。
三、边坡保护及排水
1、基础施工考虑降雨影响，在采用自然放坡开挖时确保基坑四周两米范围无堆积荷载。当基坑需要较长时间才能浇筑砼时，应采取措施支撑挡土墙。
2、基坑围护采用双排钢管栏杆，沿基坑四周设置。围护立杆高1.5米，间距2米，上刷红白相间的油漆。
3、根据地质勘察报告，本工程基坑开挖范围内无地下水出现，故基坑排水只考虑地表渗水与降雨。
4、对于独立开挖的基坑，开挖后，在边距充足的一角挖300×300×500的集水井，基坑四周边角处挖100深排水沟，沟内缓坡通向集水井方向。对于整体开挖的基坑，开挖后，在基坑两侧挖两条100深排水沟，每个30米设置一个集水井，以污水泵抽取积水排出。
四、安全措施
1、基坑开挖时，在挖土机工作范围内，不允许进行其他作业。
2、挖掘机距边坡应有一定距离，防止塌方，造成翻机事故。
3、基坑上下人员应开斜坡道，并采取防滑措施。基坑四周应做好1.5米高安全栏杆。
4、卸土堆离开边坡一定距离（2米以上），以防造成坡坍方。
5、重物距边坡安全距离:汽车不小于3米,起重机不小于4米,土方堆不小于1米,堆土高不大于1.5米,材料堆放,不小于2米。
6、放坡开挖基坑应在坡顶外设置截水沟或挡水土堤，防止地表水溃刷坡面和基坑外排水再回流渗入坑内。
7、放坡开挖应在开挖过程中，对边坡土体位移与沉降，坑内隆起，地下水及周边管线，道路等进行施工监测。
五、可能出现特殊问题的处理
1、防止边坡塌措施
1）边坡塌方原因分析：
A、盲目进行地基基础施工常造成地基础施工的排水不当，土方处理不善、支护方法不当，导致塌方等事故发生。
B、未编制详细地基基础施工技术方案。
C、挖土不按规定放坡，坡顶部堆土多，基坑开挖较深，没有根据不同土层物性分别放成不同边坡，使局部土层边坡不稳定而坍塌。
D、在地表水，地下水活跃的地区开挖基坑时，缺乏降水和排水方法，由于水的影响，使土壤凝聚力下降而塌土。
2）防止边坡塌方措施：
A、开挖前，须核对地质勘察报告，掌握各层土质情况，施工周围环境，基坑深度地下水，地表水的情况，地层土质的内摩擦角，粘着力，湿度，密度等确定边坡坡度。
B、明确施工工艺，排水方案，开挖方向和挖土，运土，堆土的处理。
C、按规定，根据土质情况进行严格的放坡。
D、挖土必须随挖随运，不要在边坡上堆积过多，以免增加边坡上的压力。
2、防止滑坡的措施
1）产生原因分析：
A、边坡坡度不够，倾角过大，土体因雨水或地下水浸入，剪切应力增大，粘聚力减弱，使土体失稳而滑动。
B、地表水或地下水浸入坡体，破坏土体的内力平衡。
C、坡顶近距离堆载或过重车，扰动坡体。
2）防止措施
A、按规定放坡，及时排水，并做护坡。
B、密切观察，发现滑坡和坍塌方向，及时加固。
C、禁止在边坡边缘堆载，限制汽车停于边坡边缘道路上。
300（操作面）
800
φ48钢管打入土中500
2200~2400
—3.100
地表
